铣床用R8弹性夹紧夹头结构设计

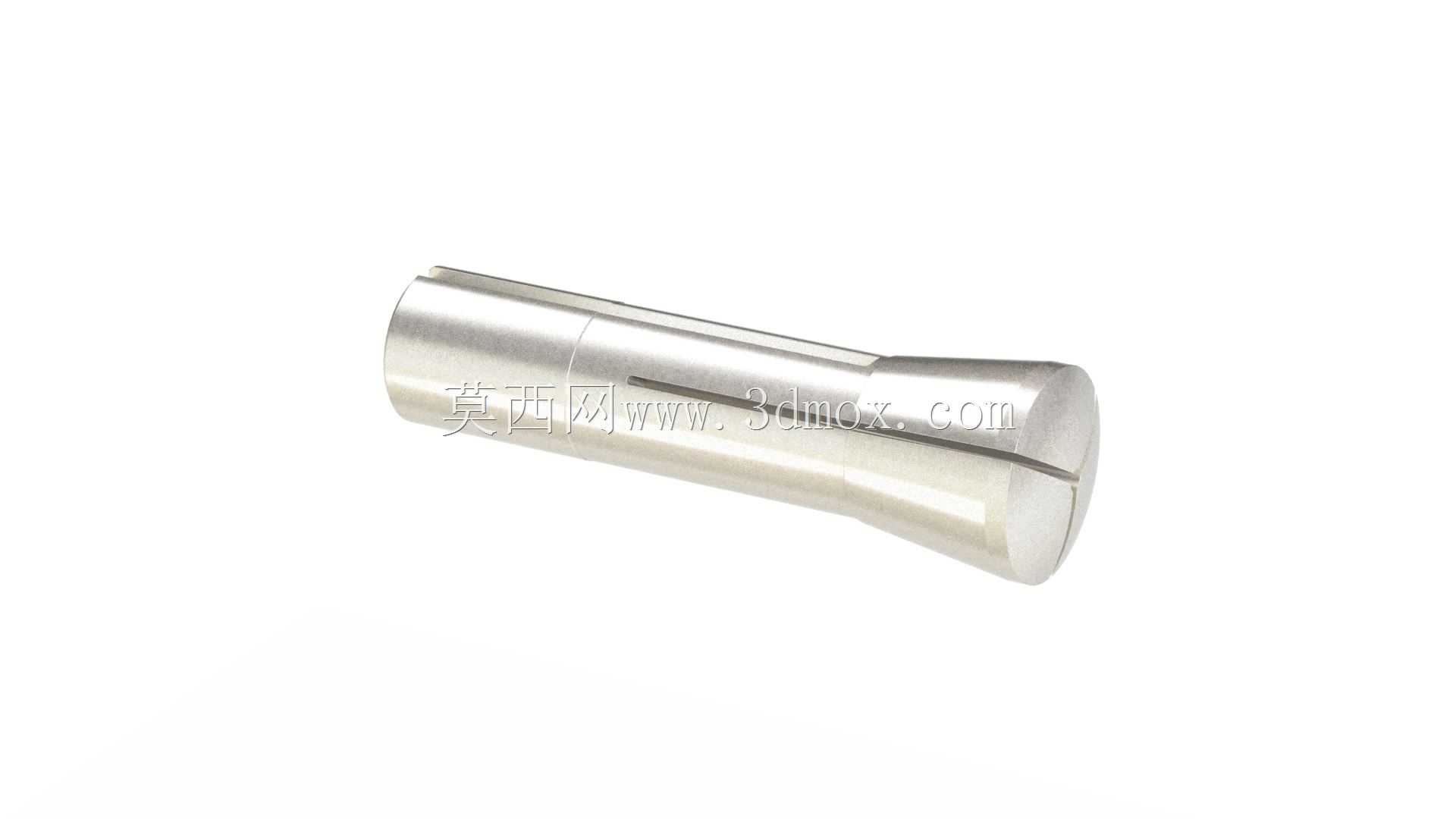

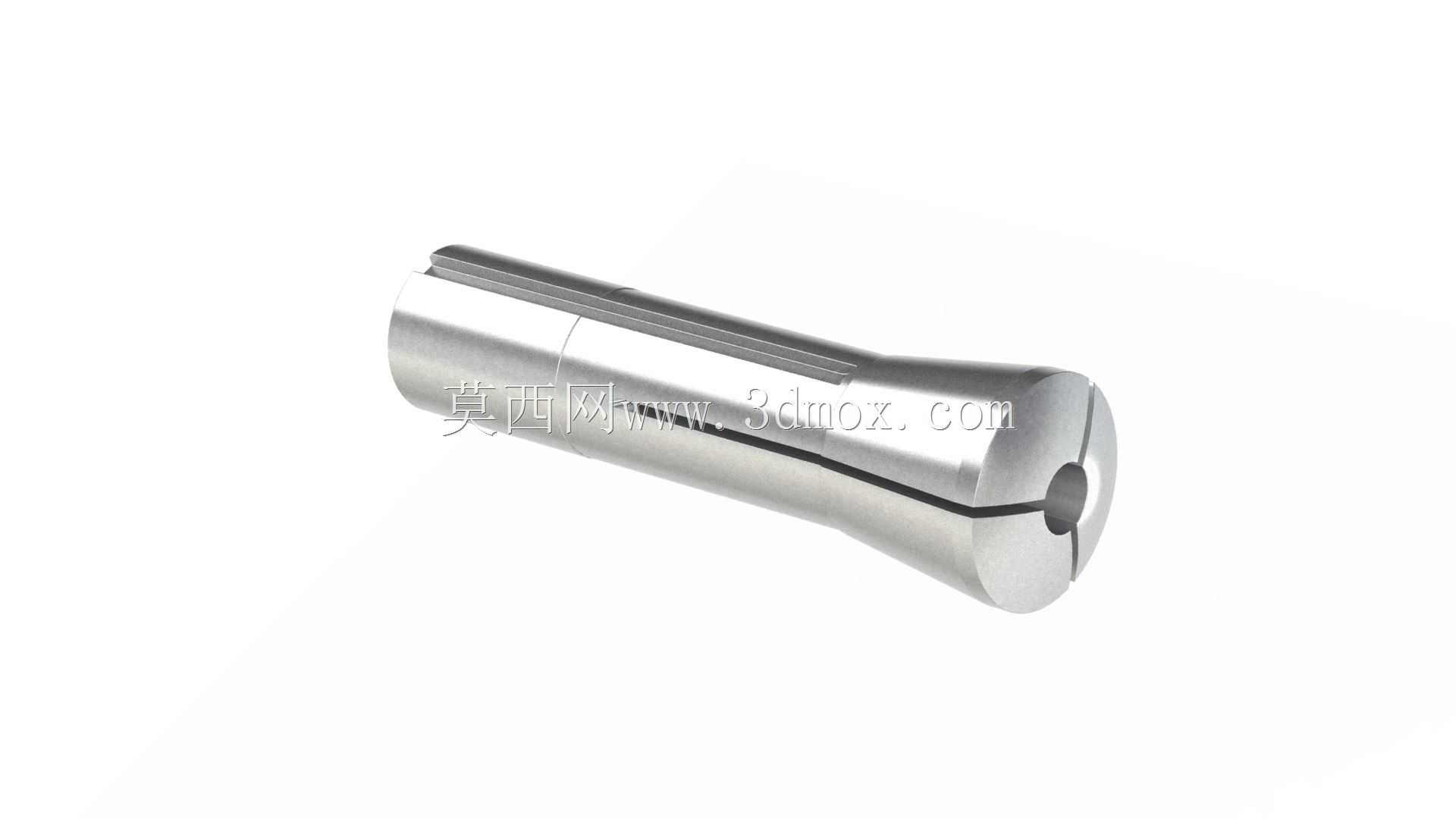

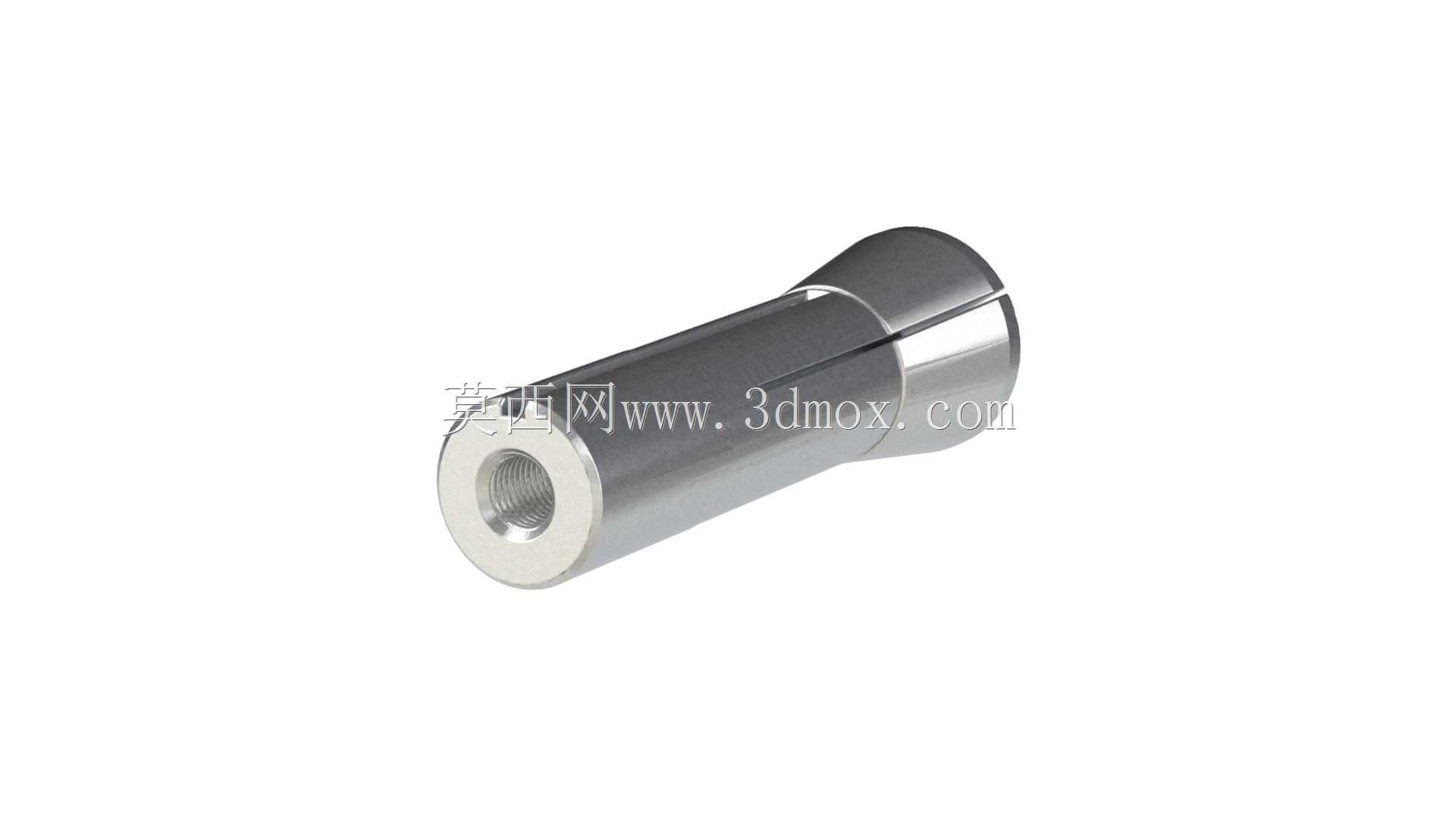

在普通立式铣床、炮塔铣的日常加工场景里，R8夹头是主轴端装夹刀具最常用的核心连接件，这类夹头的适配场景覆盖了立铣刀、钻头、铰刀等多种直柄切削刀具的装夹需求，相比普通钻夹头，它的装夹同轴度更高，夹紧刚性更足，能承受铣削加工时的径向切削力，减少加工过程中的刀具振颤。从结构设计逻辑来看，这款R8夹头采用了弹簧钢一体成型的结构，本体尾部带有与R8主轴锥孔完全匹配的外锥面，锥度贴合精度直接决定了装夹后的刀具跳动量，设计时锥面的粗糙度要求控制在Ra0.8以内，保证和主轴锥孔的贴合面积不低于85%，避免高速旋转时出现锥面打滑、刀具窜动的问题。夹头的轴向开有三条均匀分布的弹性收缩槽，槽的末端设计有应力卸荷孔，防止反复夹紧松开时槽根位置出现应力集中导致的开裂失效，当拉杆从主轴后端拉紧夹头尾部的螺纹段时，锥面受轴向拉力作用向内收缩，从而抱紧中间穿过的刀具直柄，实现刀具的可靠固定。从安装边界尺寸来看，这款夹头的外锥大端直径、总长度完全符合R8主轴的接口标准，装入主轴后锥面的轴向定位位置与主轴端面的距离控制在标准公差范围内，不需要额外调整垫片就能保证装夹到位，夹头的内孔直径覆盖常用的刀具柄径规格，不同内孔规格的夹头外轮廓尺寸保持一致，更换不同直径刀具时只需要更换对应内孔的夹头，不需要调整主轴端的其他结构。实际加工使用中，这类夹头的夹紧力分布均匀，刀具装夹后不会出现偏摆，能有效提升加工面的光洁度，延长刀具的使用寿命，设计时特意将收缩槽的位置避开了切削受力的主要承载区域，保证夹头在满负荷切削时不会出现本体变形，同时夹头的外圆做了防锈处理，车间日常使用中不容易生锈卡滞，更换刀具时的拆卸操作也更顺畅。在做三维结构设计时，特意保留了完整的设计树特征，弹性槽的切除特征、卸荷孔的拉伸特征、锥面的旋转特征都保留了可编辑的参数，后续如果需要调整内孔规格、修改槽的宽度参数，都可以直接在特征树上修改对应参数快速生成新的规格模型，不需要从头开始建模，能大幅减少同系列不同规格夹头的设计重复工作量。
