英制方形标准量块套件三维结构

　　在机械加工计量、工装检具校准、精密尺寸传递的日常作业场景里，标准量块是长度计量溯源体系里最基础的实物基准，这套英制方形量块套件，就是针对英制尺寸体系下的车间现场校准、量具比对、精密装调需求设计的实体基准件。不同于常规单件量块的零散配置，这套套件覆盖了英制尺寸段下从0.050英寸到4英寸的全量程尺寸组合，拆分了36件方形标准量块与81件动态模板量块，不同尺寸段匹配了对应的步距精度，小尺寸区间采用0.0001英寸的微步步距，满足微米级的尺寸比对需求，中等尺寸段采用0.001英寸、0.010英寸步距，兼顾日常校准的效率与精度覆盖，大尺寸段采用1.000英寸步距，快速覆盖大尺寸量程的校准需求。从设计思路上，方形量块的结构选择，

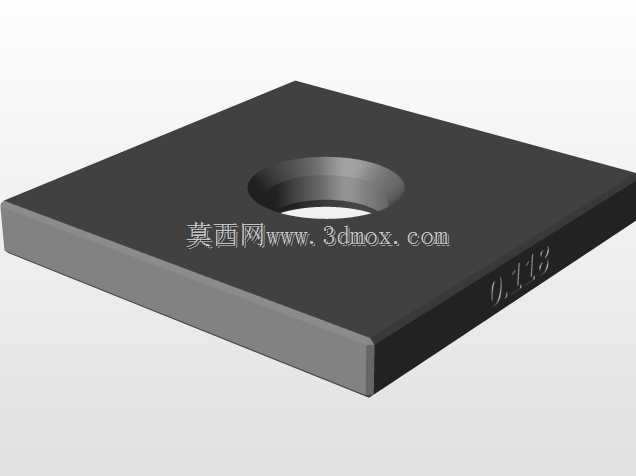

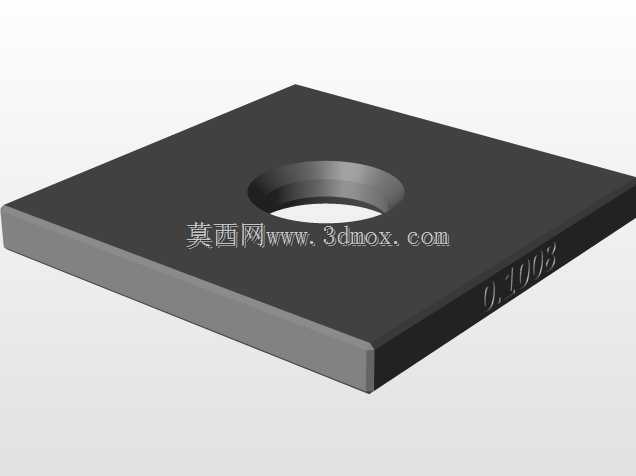

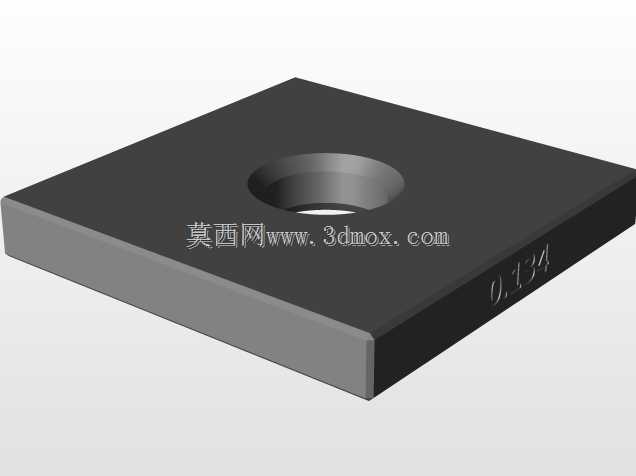

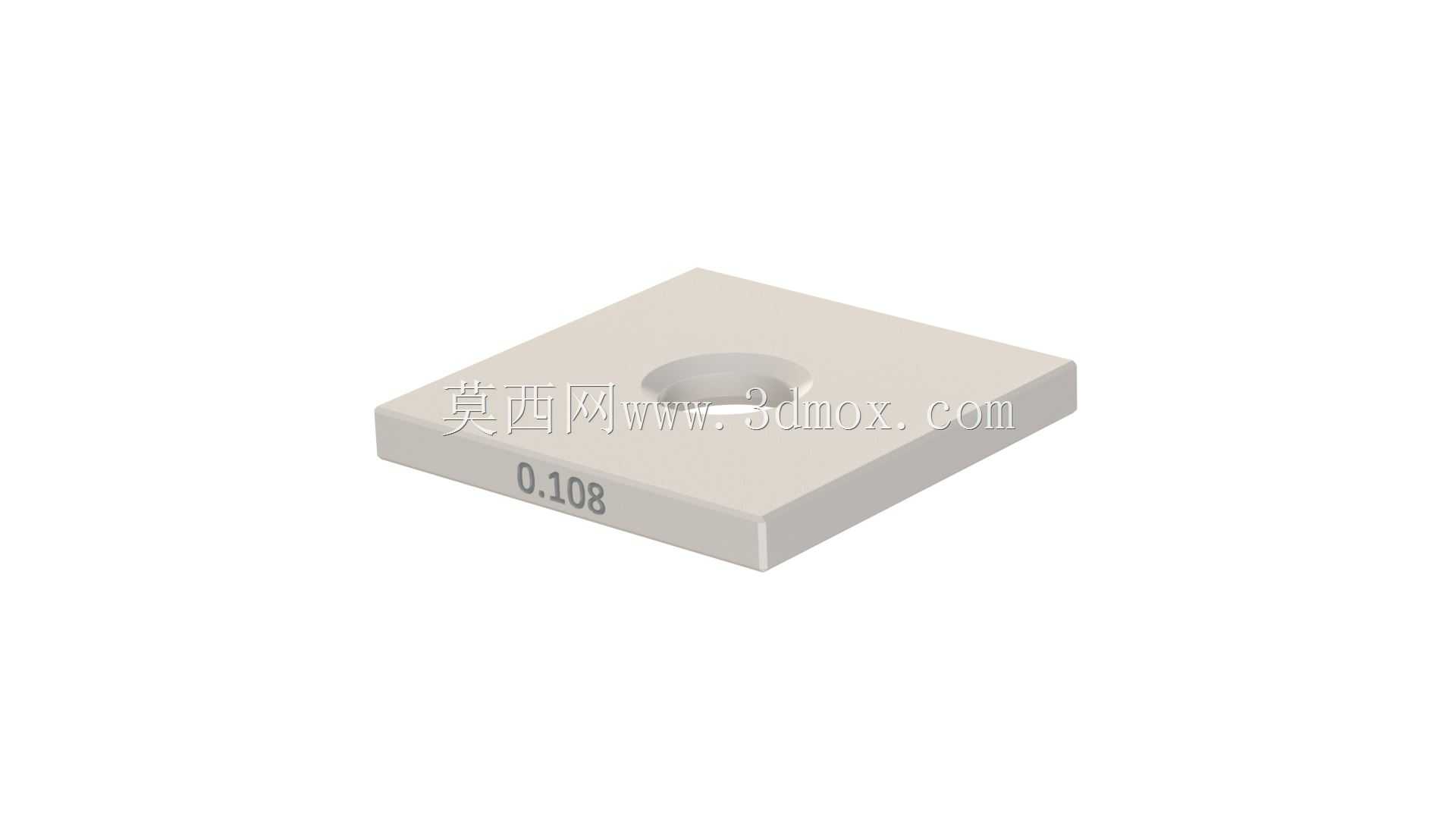

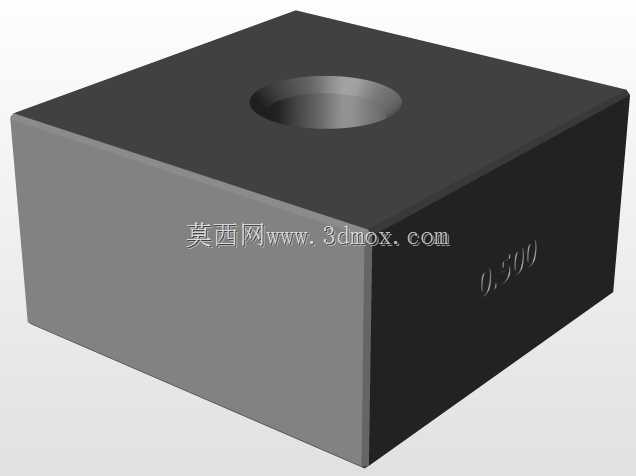

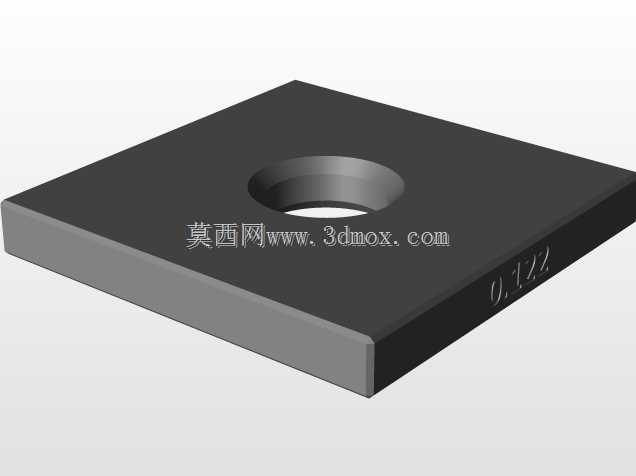

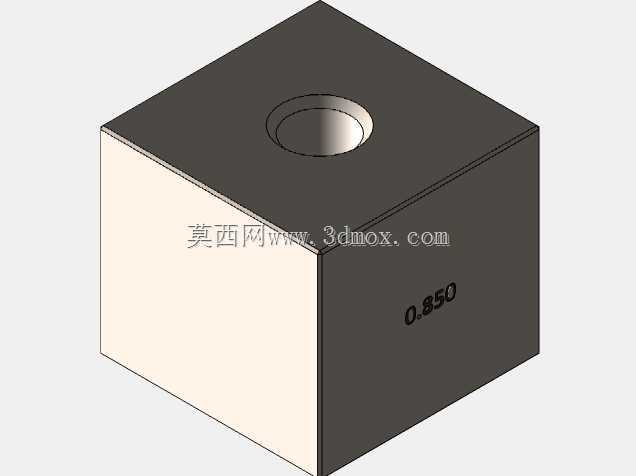

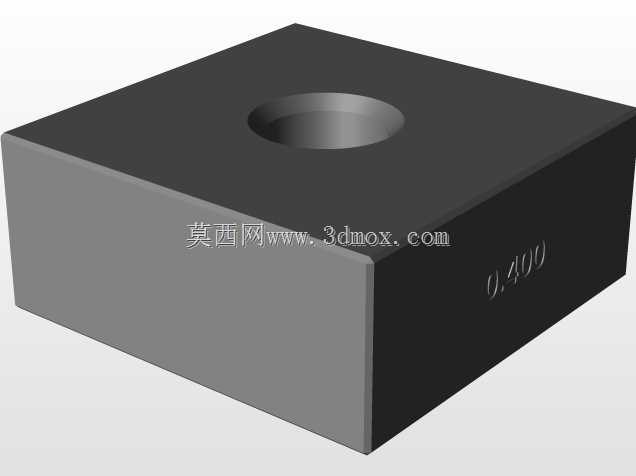

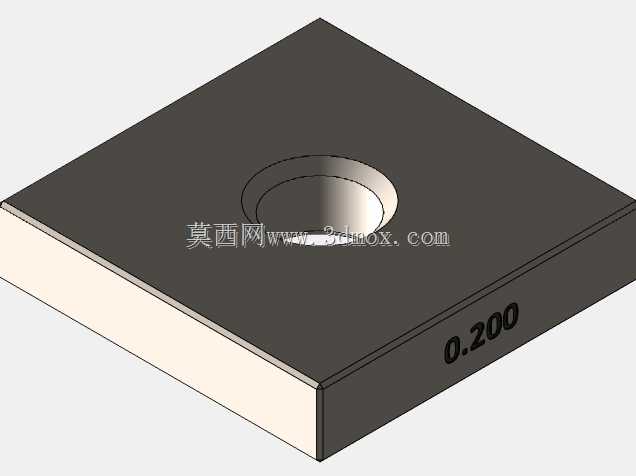

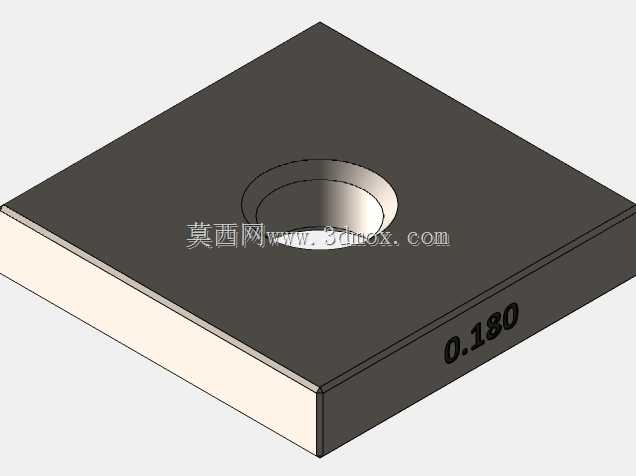

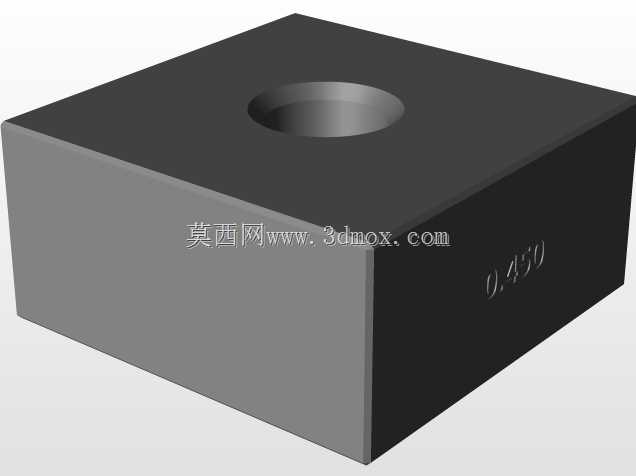

　　是为了兼顾量块的研合性与夹持稳定性，单块量块采用六面精磨的立方体结构，顶面开设的沉孔结构，是为了配合量块夹持器完成多块量块的组合拼接，当需要组合出特定非标尺寸时，可通过不同尺寸量块的研合叠放，快速拼出目标尺寸，沉孔可以让夹持杆穿过，避免叠合后的量块出现错位、松脱，保证组合尺寸的精度稳定性。量块侧面刻印的尺寸标识，采用凹刻工艺填充深色耐磨涂层，即便在车间频繁接触切削液、防锈油的环境下，标识也不会轻易磨损脱落，方便作业人员快速取放对应尺寸的量块，减少拿错尺寸导致的校准误差。从安装与使用边界来看，单块方形量块的六面平面度、平行度都满足英制0级量块的精度要求，研合面的表面粗糙度控制在Ra0.05以下，

　　保证两块量块叠合时可以通过分子吸附力紧密贴合，组合后的尺寸误差控制在微米级范围内。这套量块套件既可以单独使用单块量块完成千分尺、百分表的零位校准，也可以多块组合完成卡规、专用检具的尺寸标定，还可以作为精密工装的定位基准块，直接嵌入工装夹具的定位槽内，为精密零件装夹提供尺寸基准。在英制设备维修、进口零件加工的场景里，这套覆盖全尺寸段的量块套件，可以避免公制英制转换带来的尺寸误差，直接匹配英制尺寸体系的计量要求，减少尺寸换算的中间环节，提升车间计量校准的作业效率，同时全步距覆盖的尺寸配置，也能满足从微小零件尺寸检测到大型工装定位的多场景计量需求，不需要额外零散采购不同规格的量块，降低计量耗材的管理成本。
