AR-1535Rem适配7.62x39弹药混合结构枪械组件

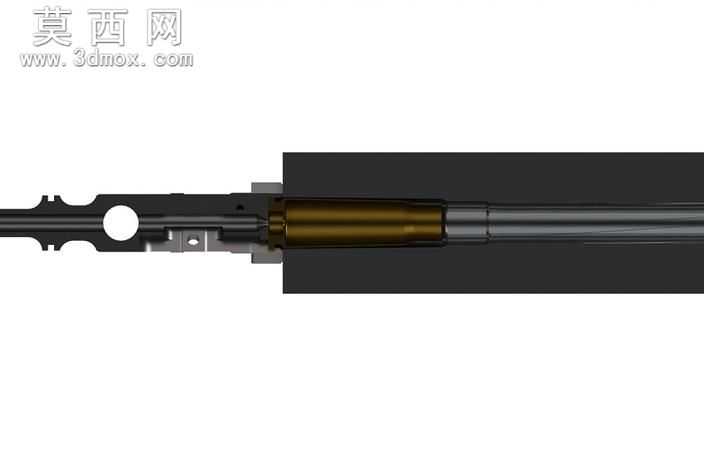

本作品为适配7.62x39规格弹药的AR-1535Rem枪械混合结构组件三维模型，建模过程严格遵循轻武器结构设计规范，以SolidWorks为核心建模工具，采用自顶向下的装配设计思路完成全结构搭建。建模初期先完成核心受力构件的参数化草图绘制，对机匣节套、弹膛定位段、供弹导引坡等关键配合部位，严格按照7.62x39弹药的弹壳锥度、弹头直径、全弹长度参数做尺寸约束，避免出现供弹卡滞、定位偏差的结构问题。模型采用多实体建模方式拆分不同功能构件，上机匣主体、枪管延伸段、弹膛适配衬套、抽壳钩让位结构分别独立建模后完成装配约束，各零件间的配合间隙按照轻武器实际装配公差设置，活动构件如枪机闭锁凸笋、抛壳挺让位槽的运动行程预留合理空间，可直观演示推弹入膛、闭锁定位的完整动作逻辑。材质渲染阶段针对不同构件的实际用材做区分设置，枪管内膛、弹膛段采用深色氮化处理金属材质，还原高耐磨表面的哑光金属质感；机匣主体采用航空铝合金的阳极氧化质感，表面做细微的颗粒纹理处理还原真实加工表面状态；嵌入弹膛的弹药模型采用黄铜弹壳的金属反光材质，弹头覆铜钢部分做偏暗的金属质感区分，不同材质间的粗糙度、反光度参数反复调试，让渲染效果贴近实物的视觉表现。结构设计上重点解决两种口径规格的适配问题，在保留原AR-1535Rem枪械闭锁结构、发射机安装位的基础上，重新设计弹膛段的内膛尺寸、供弹口的导引曲面，调整抽壳钩的抓壳槽尺寸以适配7.62x39弹药的弹壳底缘规格，同时对供弹路径上的导弹斜面做平滑过渡处理，减少供弹过程中的弹药卡滞概率。模型完整还原了混合适配结构的核心设计细节，包括节套部位的定位销孔、枪管与机匣的连接螺纹、弹膛衬套的压装定位结构，所有非标准结构均做了合理的工程化设计，不存在结构干涉、壁厚不足等不合理设计，既可以作为轻武器结构学习的参考模型，也可用于相关改装结构的原理验证，直观展示不同口径弹药适配改装的核心设计思路，清晰呈现各构件间的装配关系与受力传递路径。
