XM177枪械配套消音核心构件三维设计

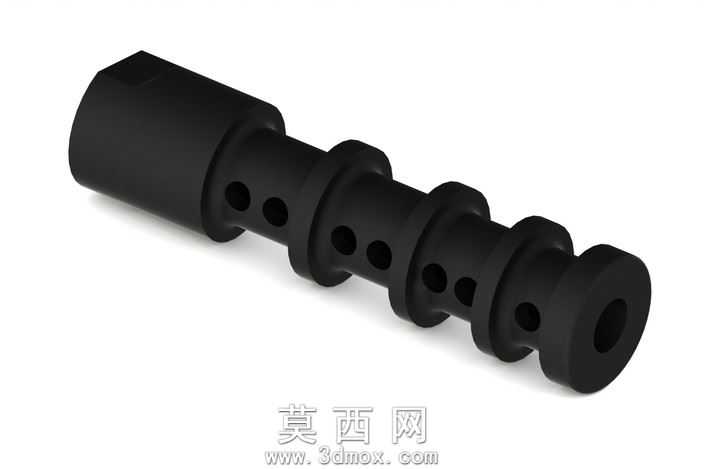

本作品为XM177卡宾枪配套的核心功能构件三维模型，建模过程严格参照早期柯尔特XM177配套核心部件的实物测绘尺寸进行1:1还原，采用SolidWorks软件完成全参数化建模，所有特征均保留完整建模历史，方便后续使用者根据实际需求调整尺寸参数。建模阶段首先通过基准面定位确定构件的整体轴向基准，依次完成主体外圆柱面的拉伸特征构建，再针对分段式的环形凸台结构采用旋转切除与拉伸结合的方式完成轮廓塑造，保证每一段环形凸台的外径、轴向间距都与实物尺寸完全匹配。针对构件表面分布的多组径向通孔，采用线性阵列配合圆周阵列的方式完成孔位排布，严格还原实物上每一组通孔的孔径、轴向位置与周向角度，确保孔道的连通性与结构合理性。模型的端部结构分别还原了一端的内六角连接位与另一端的内孔连接结构，所有倒角、圆角特征均按照实物的加工工艺要求添加，避免出现尖锐棱角，还原真实机加工零件的工艺细节。材质渲染阶段采用哑光黑色硬质阳极氧化金属材质，调整材质的粗糙度、金属度参数还原枪械配件表面的磨砂氧化质感，通过三点布光的渲染方式突出构件的柱体轮廓、环形凸台的层次结构与表面孔位的分布特征，渲染输出的效果图清晰展现构件的整体形态与细节特征。结构设计上完全遵循原部件的功能逻辑，分段式的环形凸台用于安装时的定位与密封，多组径向通孔用于实现气流的分流缓冲，两端的连接结构分别对应枪械的连接端口与后续功能组件的装配接口，所有结构之间不存在干涉问题，装配公差预留符合常规枪械配件的加工装配要求。设计过程中充分考虑了该部件的历史使用背景，还原早期卡宾枪在越战时期使用的配套核心部件的原始结构，没有添加额外的自定义修改，保证模型的结构还原度，可用于枪械结构原理演示、配件改装参考、相关科普内容制作等场景，模型的所有特征均可编辑，支持导出为多种通用三维格式用于不同的使用场景。
