平地机后装液压属具抓夹结构设计

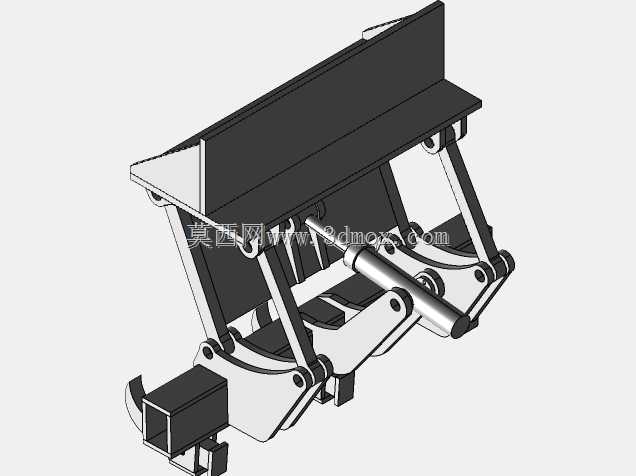

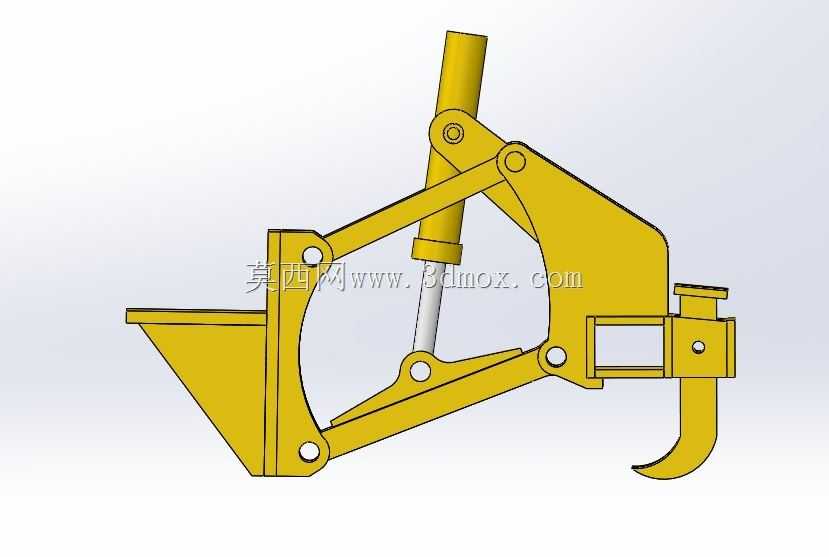

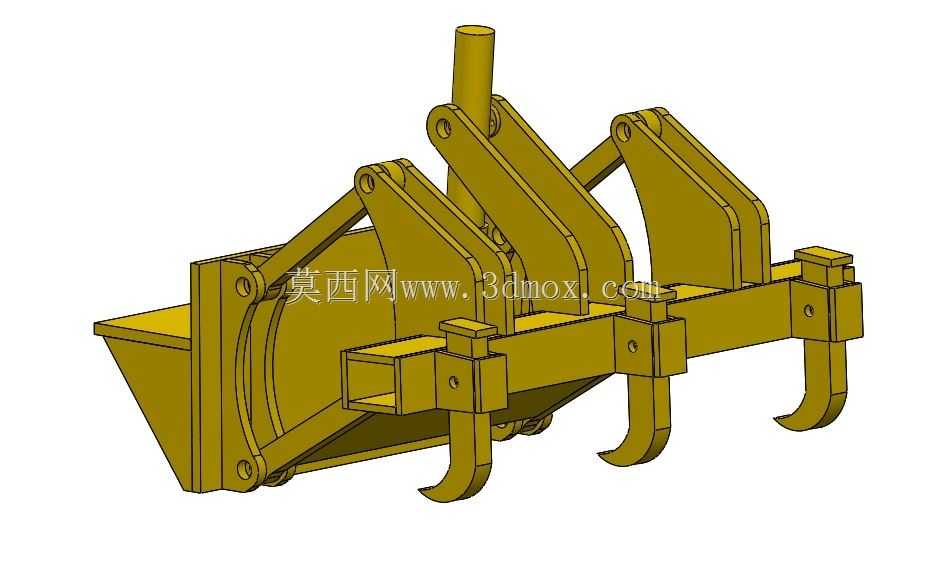

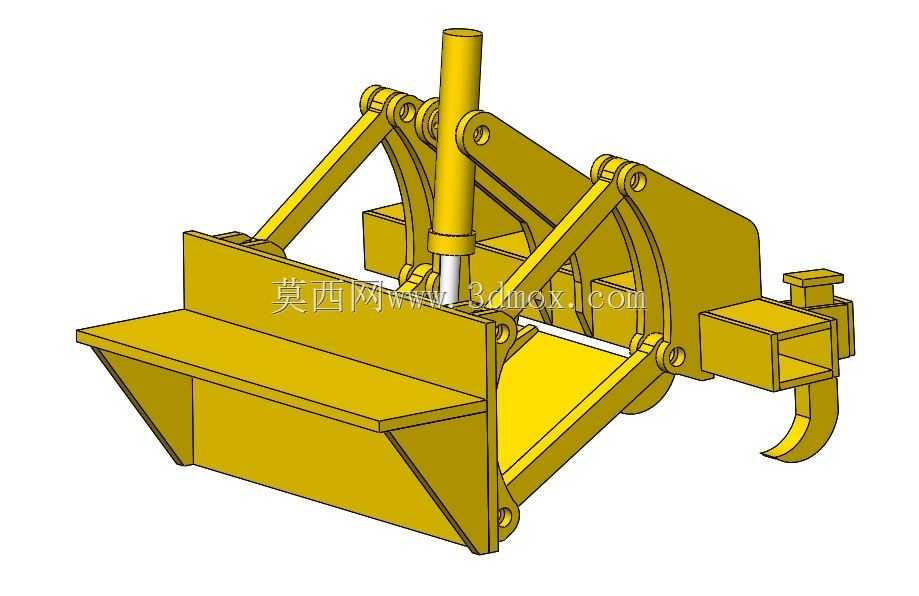

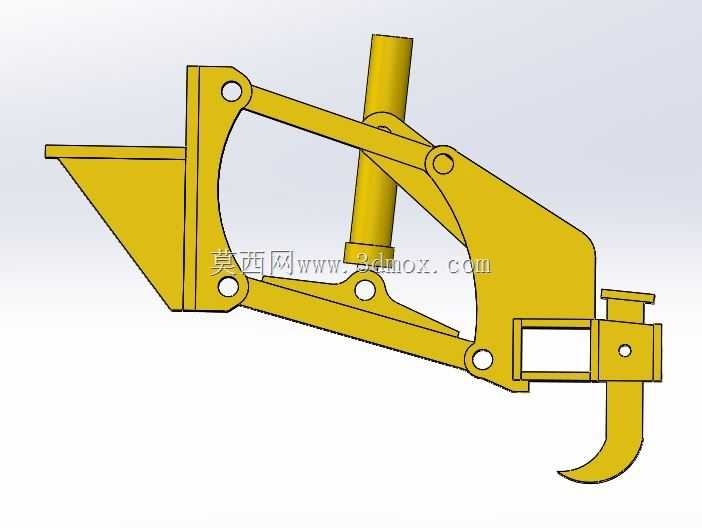

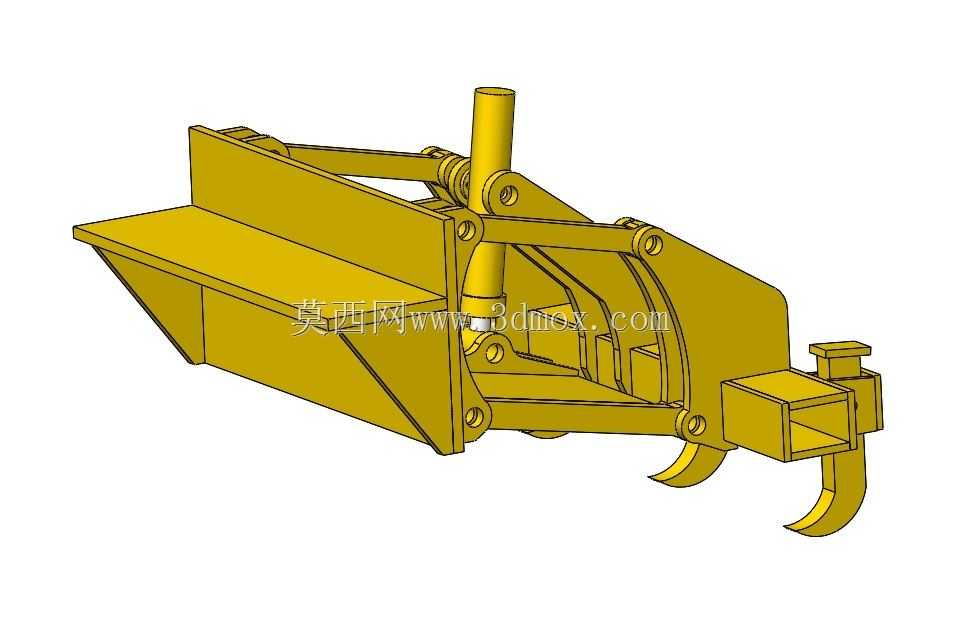

该结构为平地机后置挂载的液压驱动作业属具，主要适配平地机在场地整备、物料转运、零星装卸场景下的拓展作业需求，可在不更换主机的前提下，让平地机具备散料抓取、废旧物料清理、小型构件吊装夹持的能力，填补常规平地机仅能完成刮平作业的功能空白。从结构布局来看，整体采用铰接连杆式传力架构，上部设置与平地机后挂载点匹配的连接座，预留标准销轴安装孔位，可直接对接多数中型平地机的后附具挂装接口，无需对主机挂载结构做额外改制。核心执行元件为单作用液压油缸，缸体端与上铰接座销轴连接，活塞杆端与中间动臂铰接，通过油缸伸缩带动多组连杆完成钳口的开合动作，钳口一侧设置固定弯形钩爪，另一侧为带加强筋的平直夹板，闭合时可形成稳定的夹持力，既能抓取块状、条状的硬质物料，也能通过钩爪完成管材、小型构件的起吊拖拽作业。设计过程中优先考虑了作业时的受力传递路径，所有铰接点均采用镶嵌衬套的销轴连接，避免连杆铰接位出现偏磨，各连杆的受力截面做了变厚度处理，在应力集中的铰接耳板位置额外增设贴板加强，降低长期重载作业下的结构开裂风险。考虑到属具挂载后不能影响平地机原有刮平作业的通过性，整体收拢状态下的横向外廓尺寸控制在主机后轮内侧宽度范围内，最低离地间隙与主机后保险杠保持齐平，作业时钳口最大开合角度可覆盖常规散料堆的抓取宽度，油缸行程匹配夹持动作的全行程需求，液压管路接口预留标准快插接头，可直接对接平地机后置液压输出端口，无需额外加装控制阀组即可完成动作控制。结构的运动轨迹经过反复校核，开合过程中各连杆无运动干涉，收拢状态下钳口无突出尖锐结构，避免场地转场时剐蹭周边设施，钩爪端部做了圆弧过渡处理，既保证抓取时的咬合力，也避免夹持脆性物料时出现局部应力集中导致的物料破损。
