可夹持式手动锁紧台虎钳结构设计

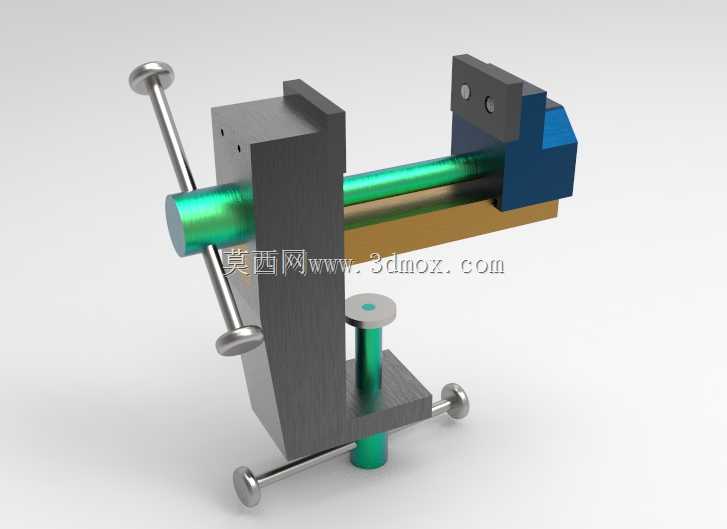

这款手动夹持工装的设计初衷，是适配小型加工工位、户外维修作业、教学实训场景下的工件固定需求，区别于传统固定式台虎钳，它自带C型夹持基座，可直接固定在工作台边缘、方管机架、临时操作台的边沿，无需提前打孔预埋螺栓，安装边界灵活，适配厚度在0到60毫米区间的台板，安装后不会在台面上留下永久性安装孔位，适合流动作业、临时工位搭建的使用场景。

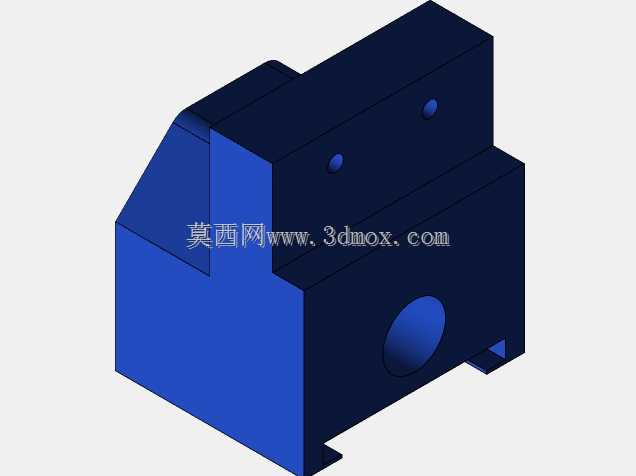

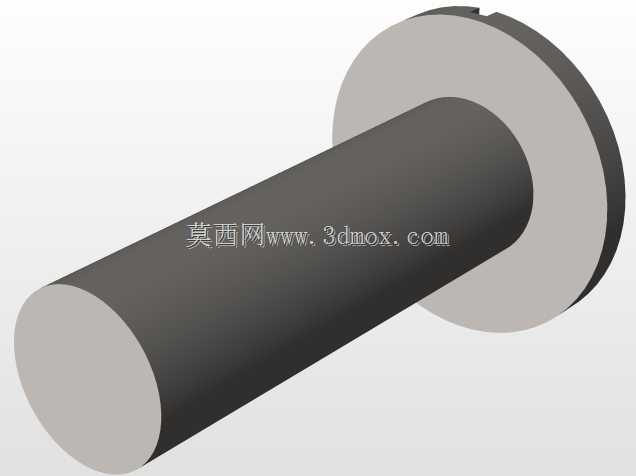

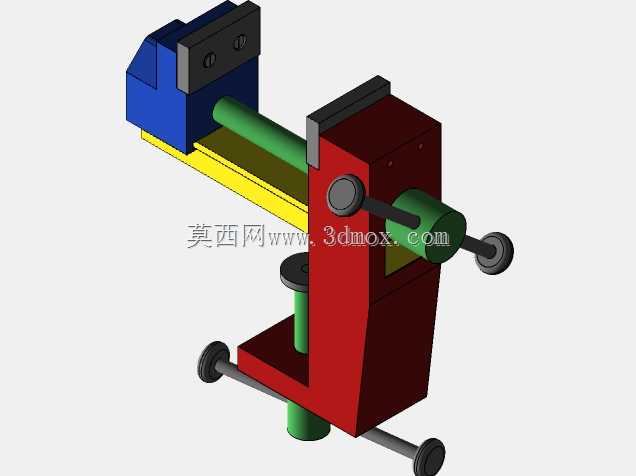

从功能结构来看，它采用双螺杆锁紧逻辑，下方垂直布置的调节螺杆负责将整个钳体锁紧在安装基座上，螺杆端部带圆形压盘，接触台面时可分散压紧力，避免压痕损伤工作台面；水平方向的主螺杆负责驱动活动钳口开合，钳口最大开合距离可达120毫米，可夹持规则形状的金属块、塑料件、小型加工零件，钳口部位做了可拆卸式硬质钳口板设计，磨损后可单独更换，无需更换整个钳体，降低长期使用的维护成本。主螺杆端部配十字形转动手柄，相比单柄手轮，施力时力臂更长，同等手力下可获得更大的夹持力，锁紧后可承受常规锉削、小型钻孔、零件打磨作业的切削力，不会出现工件移位的问题。

设计过程中优先考虑了操作便利性，钳体主体采用铸铁材质的结构逻辑，保证整体刚性的同时控制整体重量，活动钳口与钳身的配合面做了导向滑轨结构，开合过程无卡顿，钳口平行度控制在0.1毫米以内，夹持工件时不会出现翘边、夹偏的问题。水平钳身下方额外设置了一个可升降的辅助支撑顶杆，针对长条形工件夹持时，可托住工件悬空端，避免加工过程中工件下垂变形，提升夹持稳定性。整体外形尺寸控制在长220毫米、高180毫米、宽80毫米区间，占用工作台面积极小，收纳时可直接放入工具柜抽屉，不会占用过多仓储空间。

实际使用场景中，除了常规钳工加工作业，它还可作为小型焊接工装的辅助夹具、3D打印后处理的工件固定座、电子元器件拆解的固定台，适配多场景的轻量级夹持需求。结构上没有复杂的传动零件，所有部件均可拆解维护，日常使用仅需定期在螺杆螺纹处、导向配合面涂抹润滑脂，即可保证长期顺畅使用，不会出现卡滞、锈死的问题。钳身表面做了防锈处理，在潮湿的车间环境下也可长期存放，不会轻易锈蚀影响操作手感。
