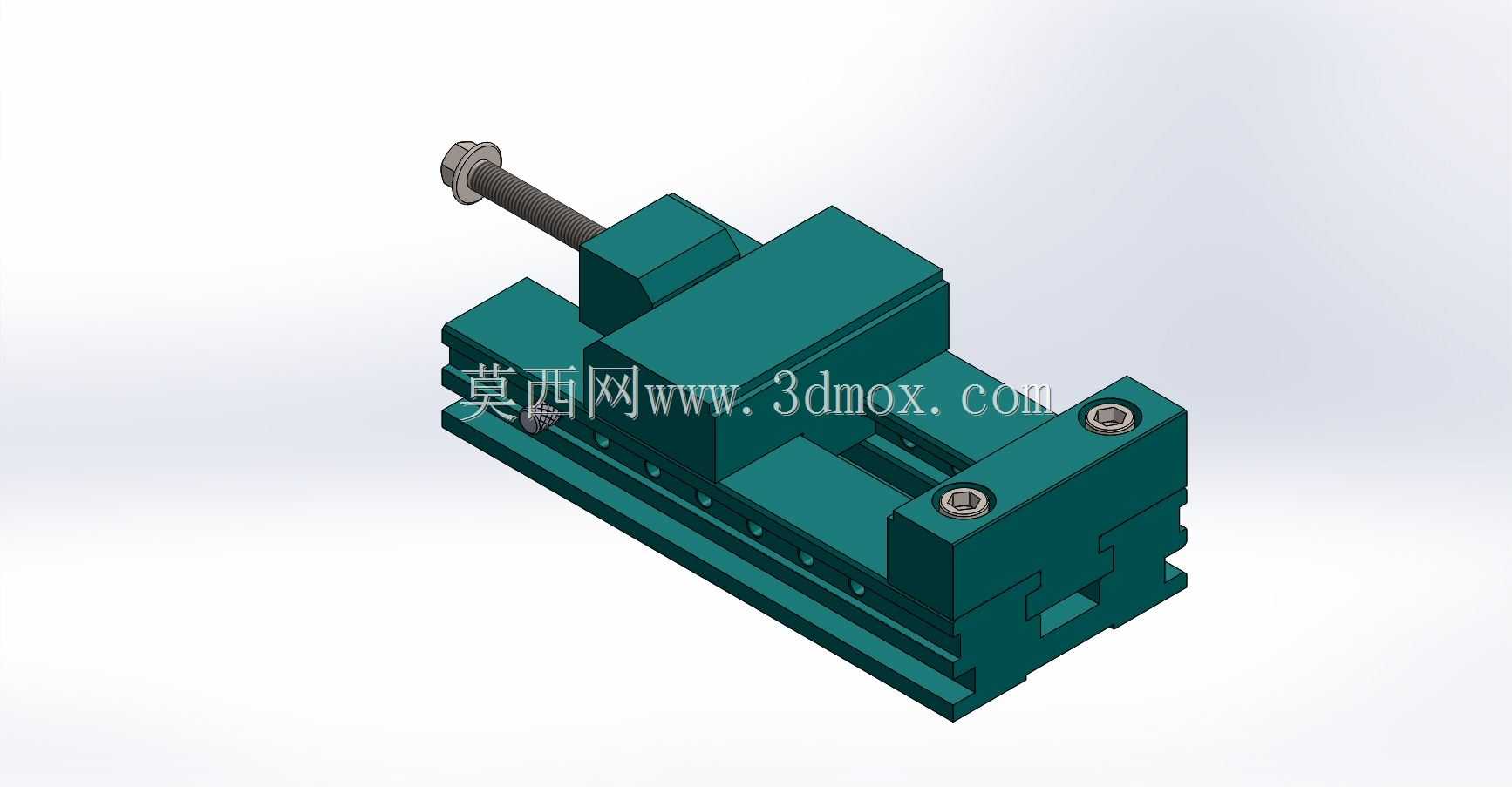

机用螺杆压紧式精密平口夹具结构

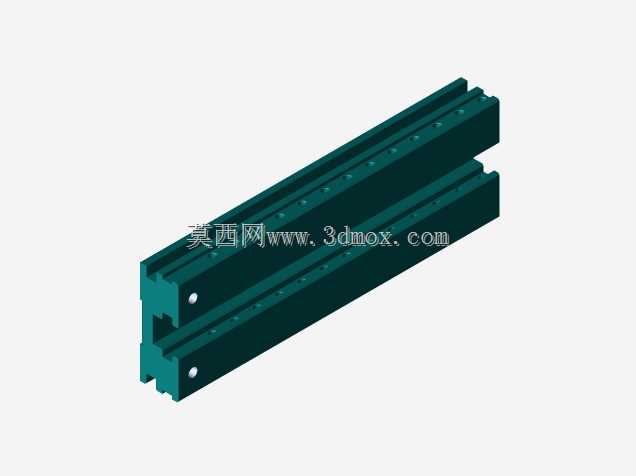

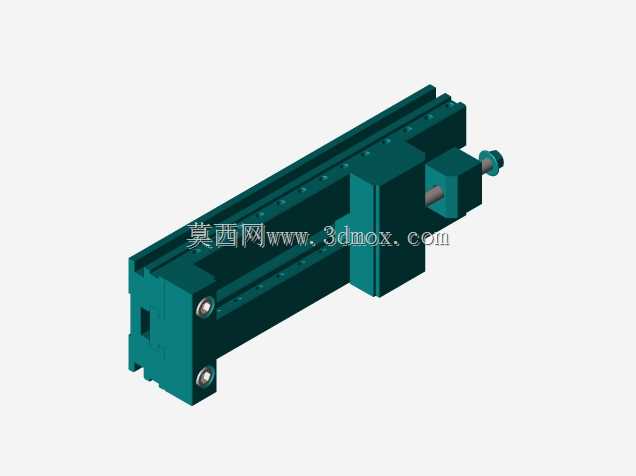

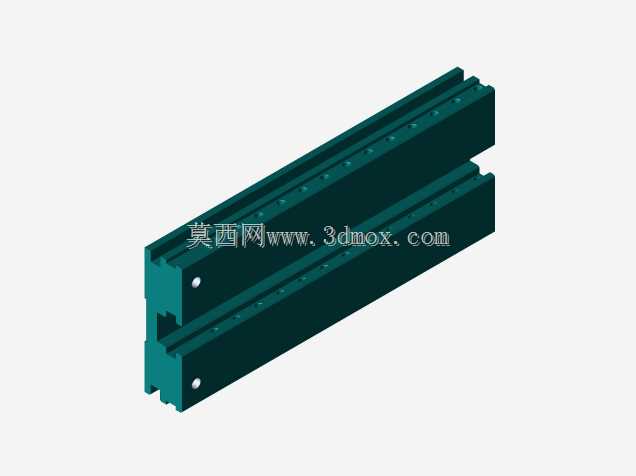

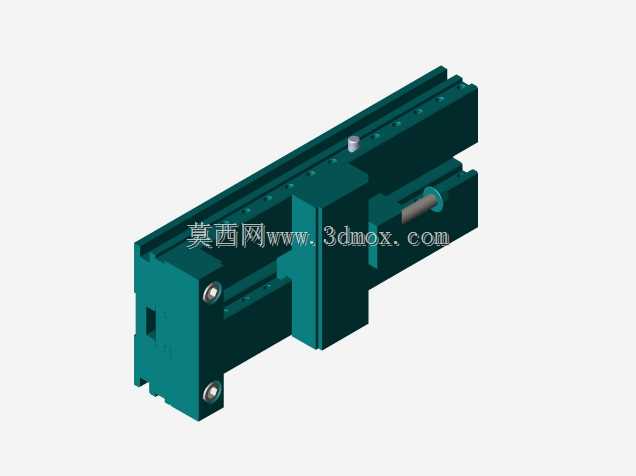

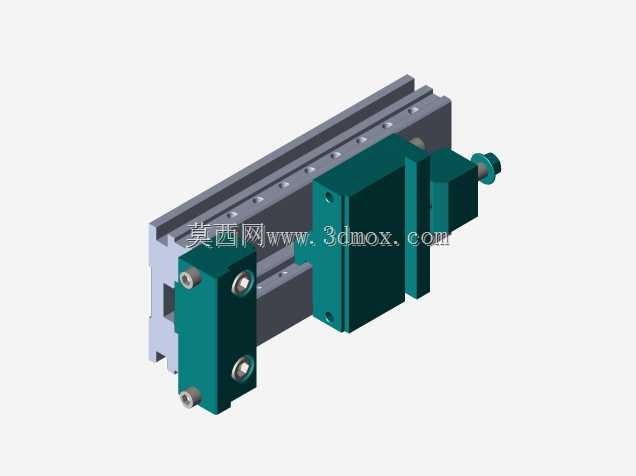

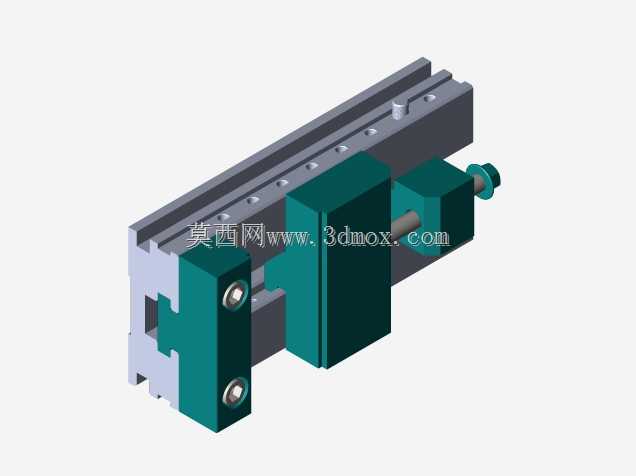

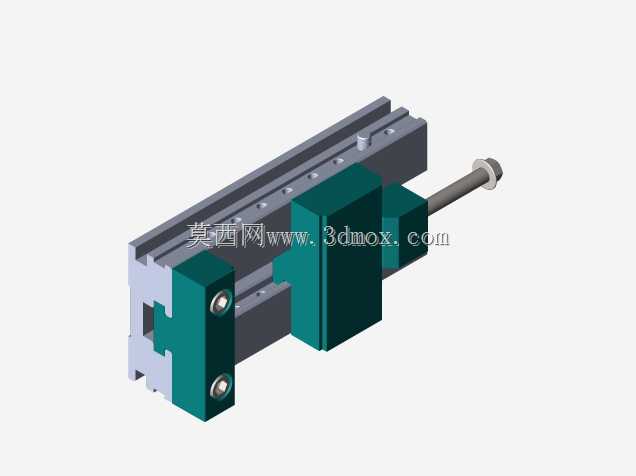

这款螺杆驱动的机用夹持工装，是数控加工、普通铣磨工序里最常用的工位夹持部件，日常在立式加工中心、数控铣床、平面磨床的工作台面上都能见到它的身影，核心作用是把待加工的坯料、半成品工件牢牢固定在工位上，抵消切削过程中刀具带来的径向、轴向切削力，避免工件出现位移、振颤，保证加工尺寸精度与表面质量。从结构设计逻辑来看，它采用了整体式滑动导轨基座，基座底面预留了与机床工作台T型槽匹配的安装沉孔，安装时可以通过T型螺栓快速完成工位固定，基座的导轨面做了等高研磨处理，活动钳身沿着导轨做直线往复运动，全程无偏摆卡滞，保证夹持面对固定钳口的平行度公差控制在合理范围内。驱动部分采用梯形螺纹螺杆传动，这类螺纹具备自锁特性，当施加足够的拧紧力矩夹持工件后，即便加工过程中存在持续振动，钳身也不会出现松退移位，不需要额外加装锁止结构就能维持足够的夹持力，螺杆端部的钳口连接位置做了浮动连接设计，避免螺杆转动时带动活动钳身出现俯仰偏斜，保证钳口面与工件全程均匀贴合。固定钳身与活动钳身的钳口位置都预留了可更换钳口板的安装螺孔，日常加工不同材质工件时，可以更换带齿纹、软质、V型等不同形式的钳口板，比如加持硬质金属坯料用带齿淬火钳口增加摩擦力，加持精加工面工件用铜质、铝质软钳口避免夹伤工件表面，加持轴类零件时更换V型钳口保证同轴度定位。从安装边界尺寸来看，这类平口钳的整体长宽高比例适配常规中小型机床的工作台行程，钳口张开行程覆盖常规中小尺寸零件的装夹需求，基座底部的安装孔位间距符合通用机床T型槽的间距标准，不需要额外制作过渡连接板就能直接安装使用。在实际CAM程序模拟环节，这类工装的三维模型可以直接导入加工仿真环境，提前模拟刀具走刀路径与钳身、钳口的干涉情况，避免实际加工中出现撞刀事故，同时也能提前确认工件装夹位置的合理性，优化走刀路径的空行程占比，提升加工效率。结构上所有滑动配合面都预留了润滑脂加注的间隙，日常维护时只需要定期在导轨面、螺杆螺纹位置涂抹润滑脂，就能长期维持运动顺畅，不会因为切屑嵌入出现卡滞，基座两侧还设计了排屑斜面，加工产生的金属切屑可以顺着斜面滑落，不会堆积在导轨缝隙里影响滑动精度。
