重型输送线用重载工业滚筒组件

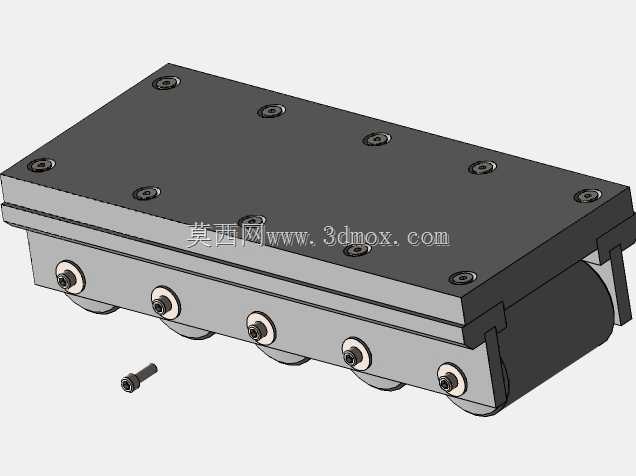

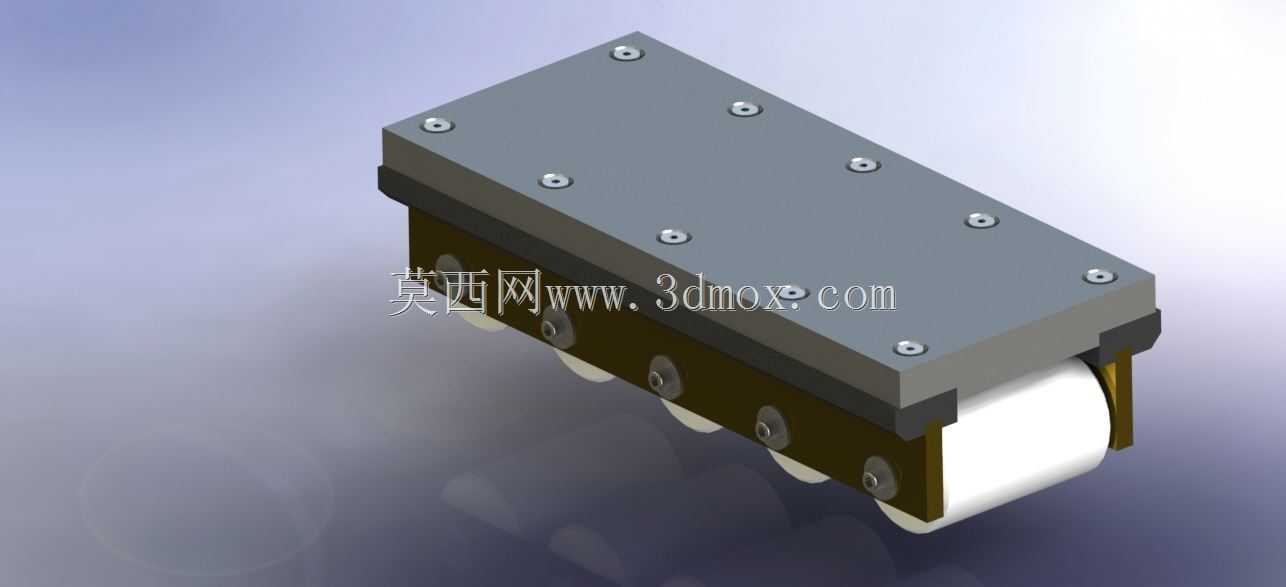

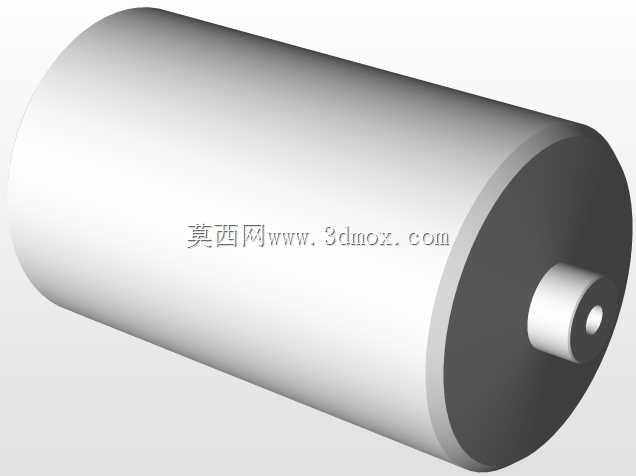

这款重载型工业滚筒组件，主要面向车间重型工件移载、自动化仓储重型货位输送、重载装配线工位流转这类大负载输送场景设计，区别于轻型输送线用的薄壁滚筒，这款组件从安装基座到滚轮本体都做了负载强化设计，能应对单工位数百公斤级的工件平移需求，不会出现普通轻型滚筒受压变形、转轴卡滞的问题。从结构设计来看，组件上部为整块铣削加工的安装基板，基板上均匀布置10个沉头安装孔，安装时可直接通过内六角螺栓将整个组件固定在输送线机架或者移载平台的安装基准面上，沉孔设计能保证螺栓头完全没入基板平面，不会突出平面干涉工件放置，安装孔的孔位公差按IT7级控制，能保证多组滚筒并排安装时的平面度误差控制在0.1mm以内，避免工件输送过程中出现卡顿、偏移。基板下方为承载支架，支架两侧设置有转轴固定位，滚轮本体采用耐磨工程材质包覆金属内芯，既保证滚轮的径向承载能力，又能降低工件接触面的磨损，避免金属硬接触刮伤工件表面。滚轮的突出高度经过精准计算，安装后滚轮顶面高出安装基板下沿的尺寸经过匹配设计，保证工件放置后完全由滚轮承载，基板侧面不会与工件底面产生摩擦。在实际产线应用中，这类滚筒组件常成排布置在重型托盘输送线的接驳位、重型工装板的回流线、大型钣金件的装配移载工位，不需要额外设置复杂的驱动结构，依靠工件与滚轮的滚动接触，就能大幅降低人工推移重型工件的作用力，相比普通滑动支撑结构，能降低70%以上的推移阻力，同时减少工件底面的划伤概率。设计过程中特意将支架与基板的连接做了模块化处理，后期维护时如果单个滚轮出现磨损，不需要拆卸整个安装基板，只需要拆卸对应滚轮的转轴销就能完成滚轮更换，大幅降低产线维护的停机时间。组件的整体安装边界做了统一规划，宽度、长度尺寸适配市面上主流的重载铝型材机架和方管焊接机架的安装间距，不需要用户额外做安装位的二次加工，直接替换原有轻型滚筒组件就能完成重载升级。滚轮的转动间隙控制在0.05mm以内，既保证转动灵活无卡滞，又不会出现径向窜动导致的工件输送偏移，对于需要精准定位的装配工位，这种低窜动设计能减少工件到位后的位置偏差，降低后续定位机构的调整工作量。
