蛋糕叉生产用渐进式冲压成型工装

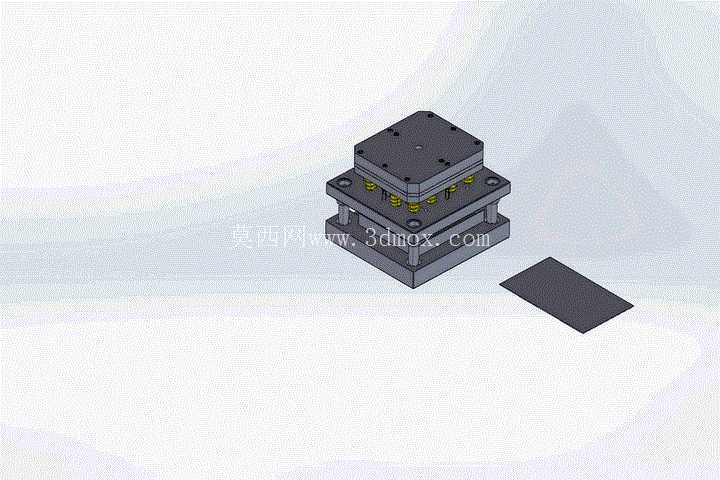

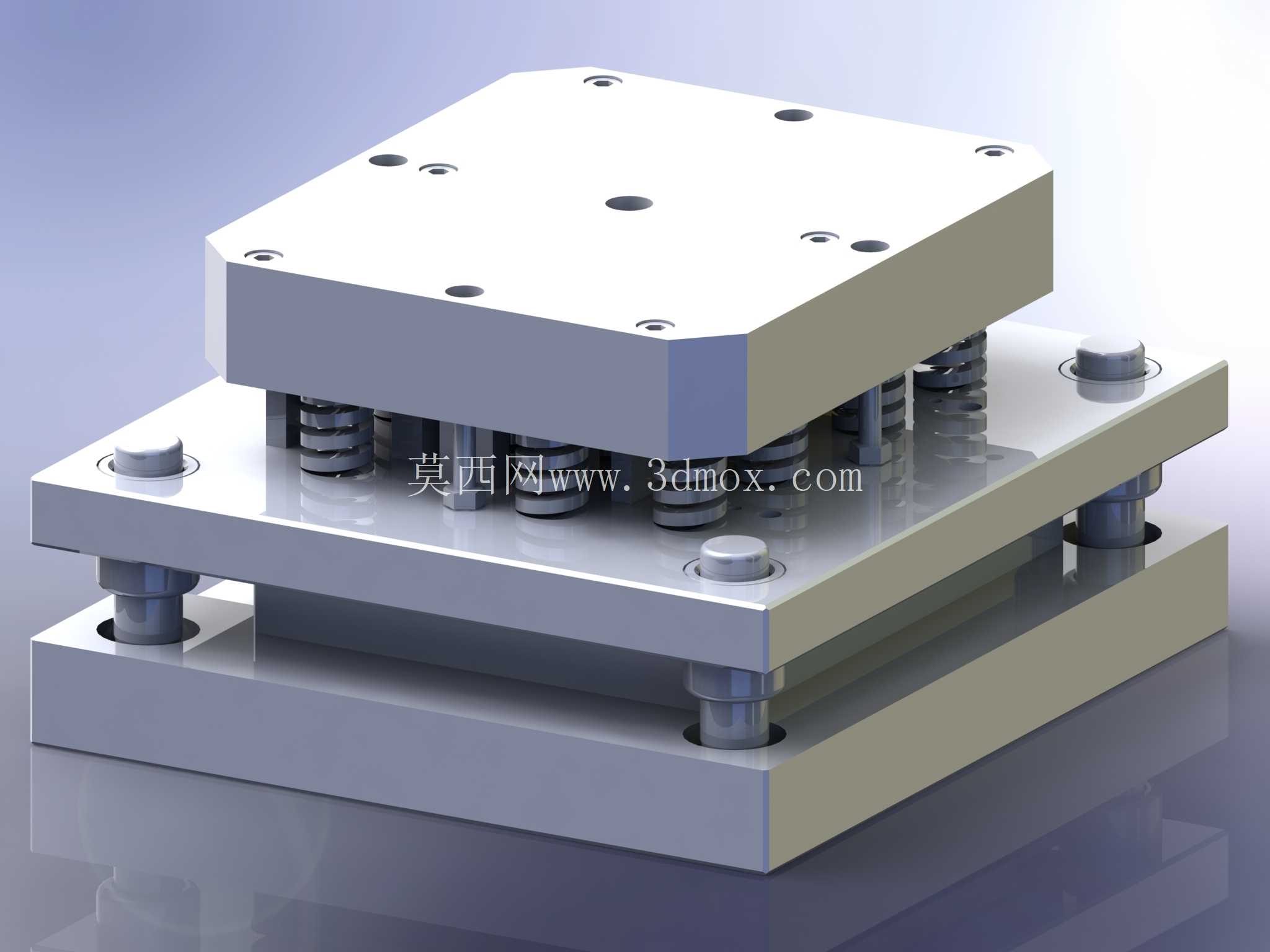

　　这套渐进式成型工装主要面向小型一次性餐具的连续冲压生产场景，针对蛋糕叉这类带细长叉齿、薄型平板基体的小尺寸五金件，解决单工序模生产时定位误差大、工序周转效率低、叉齿成型一致性差的问题，适配常规开式可倾压力机的安装接口，可直接装夹在普通冲压设备台面上完成连续送料冲压作业。从结构布局来看，整套工装采用三层模板叠装设计，上下模座均选用45号钢调质处理，保证长期冲压受力下的平面度与刚性，避免模板变形导致的合模错位。上下模之间布置四组对称导柱导套，导柱采用SUJ2轴承钢淬火处理，表面粗糙度控制在Ra0.8以内，配合间隙控制在0.02mm以内，保证连续冲压过程中上下模的对中精度，避免叉齿冲裁时出现毛刺过大、齿形歪斜的问题。

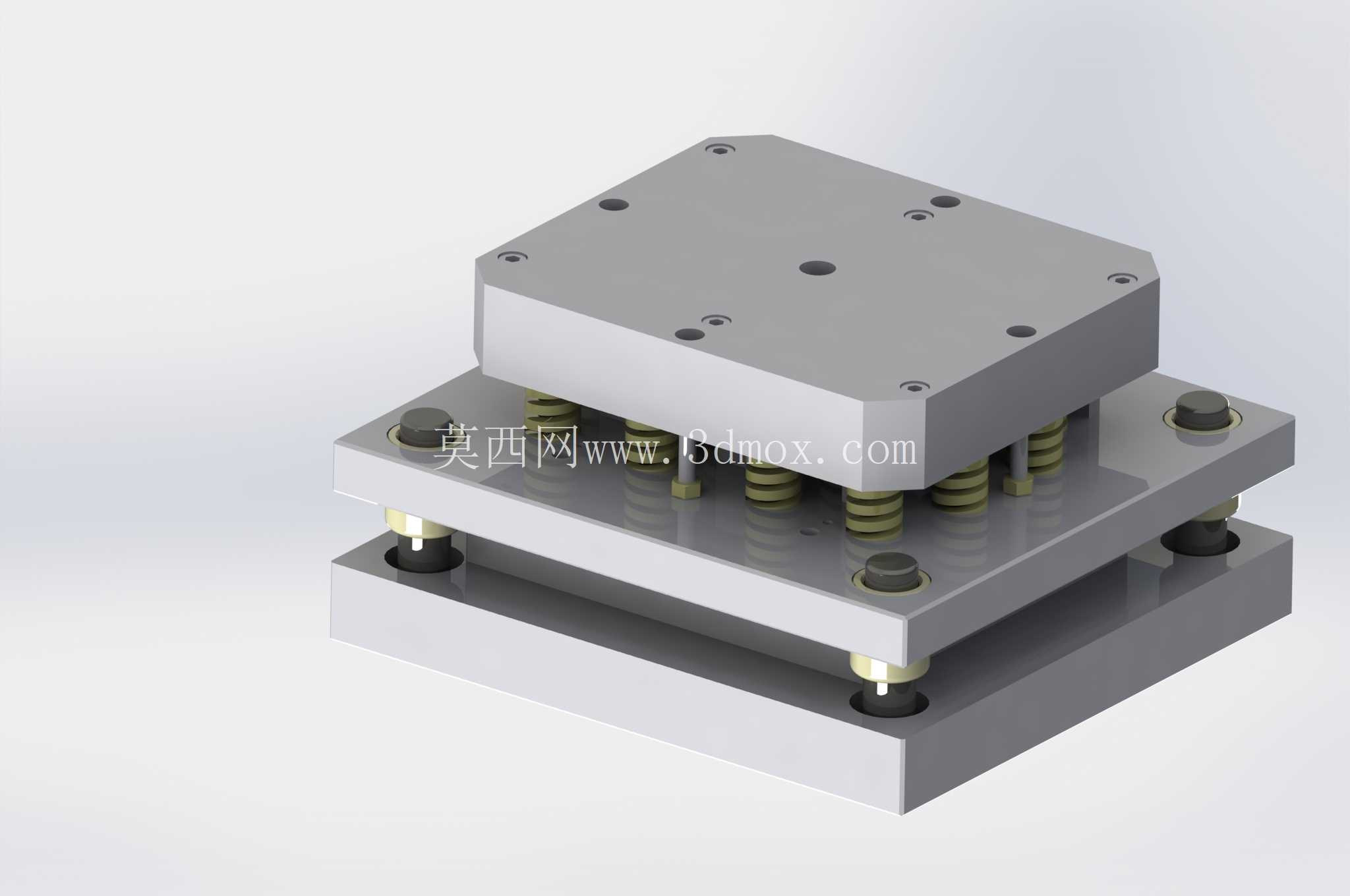

　　弹性卸料部分均匀布置矩形截面螺旋弹簧，弹簧预压量按照冲裁力的15%设置，保证卸料力均匀作用在板料上，避免薄料冲压时出现带料、翘曲变形，同时在送料方向设置定位挡块，配合条料侧刃定位，保证每一步送料步距误差控制在0.05mm以内，满足多工位连续成型的精度要求。设计过程中优先考虑了薄料冲压的工艺特性，针对蛋糕叉的叉齿部分，冲裁凸模采用镶拼式结构，单个齿形凸模单独加工后装入固定板，当个别凸模出现崩刃、磨损时可单独更换，无需拆卸整套模具，大幅降低后期维护成本。

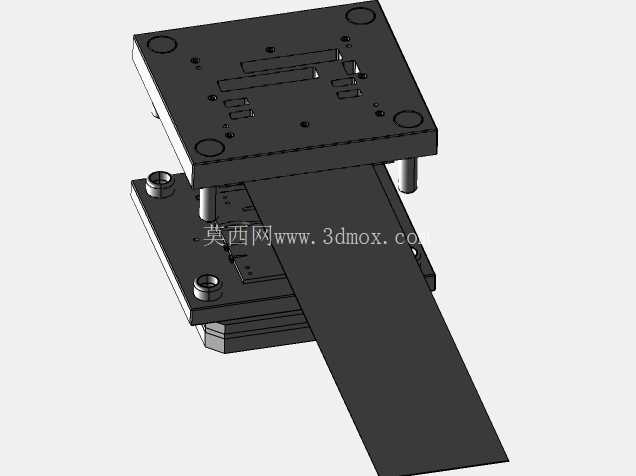

　　凸模与凹模的冲裁间隙按照料厚的8%选取，适配0.3-0.5mm厚度的食品级不锈钢或者镀锡板料，冲裁断面光亮带占比可达到料厚的三分之一以上，满足餐具类产品的边缘无毛刺要求，避免使用过程中出现划手的问题。成型工位的排布按照工艺顺序依次设置，第一步完成条料的侧刃冲切定位，后续工位依次完成叉齿的分步冲裁、叉体外形落料，最后一步完成成品件的推料出模，所有工位的型孔加工均采用慢走丝线切割加工，保证位置精度与表面粗糙度，减少成型过程中的料屑粘附。安装边界方面，下模座的安装槽尺寸适配常规16吨开式压力机的工作台面孔位，模柄采用标准直径50mm的压入式结构，可直接与压力机滑块连接，上下模合模高度控制在180mm-220mm的调节范围内，无需额外加装垫板即可适配多数中小型冲压设备的闭合高度要求。日常生产过程中，导柱部位需定期添加冲压润滑油，弹簧每完成10万次冲压后检查预紧力，出现疲劳松弛时及时更换，凸模刃口每生产5万件后进行一次刃磨，保证冲裁断面质量。

　　这套工装的连续生产节拍可达到每分钟60-80次，相比单工序模生产效率提升3倍以上，同时减少了工序间的人工周转，降低操作人员的劳动强度，成型后的蛋糕叉平面度控制在0.1mm以内，叉齿对称度误差不超过0.08mm，完全满足食品餐具的尺寸精度与外观要求，适配小五金件的大批量连续生产需求，在小型餐具、日用五金冲压加工场景中具备较好的通用性，仅需更换对应工位的凸凹模镶件，即可适配不同规格叉类、勺类小零件的冲压生产。
