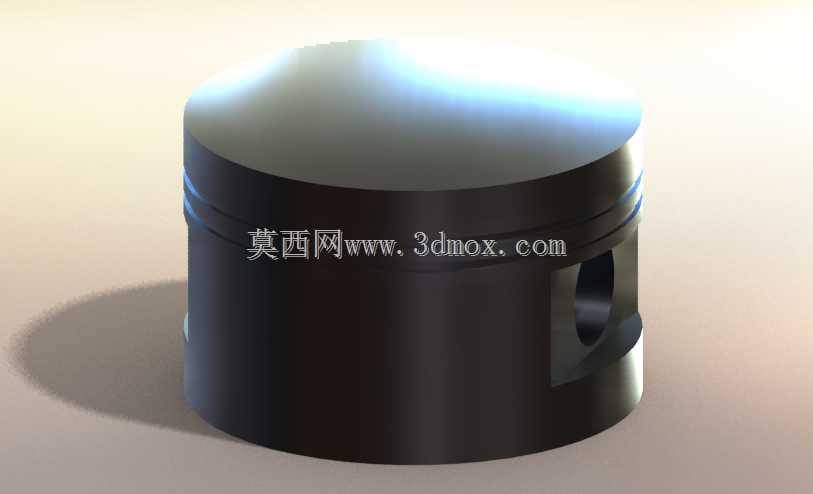

内燃机用活塞结构三维建模作品

在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键部件，其工作状态直接决定动力输出效率与整机运行寿命。日常做结构设计时，首先要明确活塞的实际工作边界：它需要在气缸套内做高频往复直线运动，顶部直接承接燃烧室内燃油爆燃产生的高压燃气推力，通过活塞销把作用力传递给连杆，最终带动曲轴旋转完成热能到机械能的转换。从实际应用场景来看，这类活塞不仅适配常规车用汽油机、柴油机，在小型通用动力机械、农用动力机组、固定式发电机组的内燃机结构中也有广泛应用，不同工况下的设计侧重点会有明显差异，比如高转速机型会优先控制活塞整体质量降低往复惯性力，大扭矩重载机型则会强化顶部与环槽区域的结构强度。

设计这款活塞结构时，首先要匹配对应气缸的安装边界，活塞外径需与气缸内径保持合理的配合间隙，间隙过大会导致燃气窜漏、机油上窜，间隙过小则会在热膨胀状态下出现拉缸、卡滞故障。活塞顶部的型面设计并非平面结构，要配合燃烧室的整体气流组织、喷油嘴喷射角度做适配性的凹腔或凸顶造型，保证油气混合均匀度，提升燃烧效率，顶部边缘的倒角处理也要避开气门运动的干涉边界，避免活塞运行至上止点时与进排气门发生碰撞。

活塞头部的环槽结构是密封功能的核心载体，环槽的宽度、深度、平面度公差直接决定活塞环的安装适配性，气环槽用来安装气环，阻断高压燃气向曲轴箱窜通，油环槽则用来布置油环，刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽之间的环岸结构需要做强度校核，承受燃气压力与热负荷的双重作用，避免长期运行后出现环岸断裂、活塞环卡滞的问题。

活塞裙部的设计要兼顾导向与承载功能，裙部的型线通常会做中凸变椭圆处理，适配活塞工作时的热变形与受力变形，保证活塞在全工况温度区间内都能与气缸壁保持均匀贴合，避免出现局部偏磨、敲缸的异响问题。裙部开设的活塞销座孔是动力传递的关键连接位置，销座孔的同轴度、圆柱度公差直接影响活塞销的装配状态，销座与活塞内腔的过渡位置会做圆角强化处理，降低应力集中系数，避免高频交变载荷下出现疲劳裂纹，部分重载机型的销座内部还会设计衬套安装位，提升销座的耐磨性能。

建模过程中需要重点关注各结构的过渡圆角处理，尤其是活塞内腔、销座与裙部连接位置、环槽根部的圆角，这些位置都是应力集中的高发区域，不合理的直角过渡会大幅降低零件的疲劳寿命。同时要考虑活塞的冷却需求，部分强化机型的活塞内部会设计冷却油腔，让机油在油腔内循环带走顶部的热量，降低活塞整体工作温度，避免材料高温强度下降。实际装配时，活塞需要与活塞环、活塞销、卡簧配套组装，活塞销的长度要控制在合理范围，避免销端伸出刮伤气缸壁，卡簧槽的尺寸要匹配标准卡簧规格，保证卡簧安装后不会在往复运动中脱出。

从运动特性来看，活塞在气缸内的运动并非单纯的直线运动，会受到连杆摆动带来的侧推力作用，因此裙部的承压面设计要匹配侧推力的作用方向，保证受力均匀，降低活塞对气缸壁的冲击载荷。不同燃料类型的内燃机活塞设计也有区别，汽油机活塞顶部通常更平整，配合平顶燃烧室实现高压缩比，柴油机活塞顶部则多有深度较大的凹坑，作为燃烧室的一部分实现油气的涡流混合。建模时还要兼顾加工工艺的可行性，所有结构的拔模角度、加工余量都要符合实际生产要求，避免出现无法加工的倒扣结构，环槽的加工精度要满足磨削工艺的可达性，销座孔的尺寸公差要适配铰削、珩磨的工艺要求。
