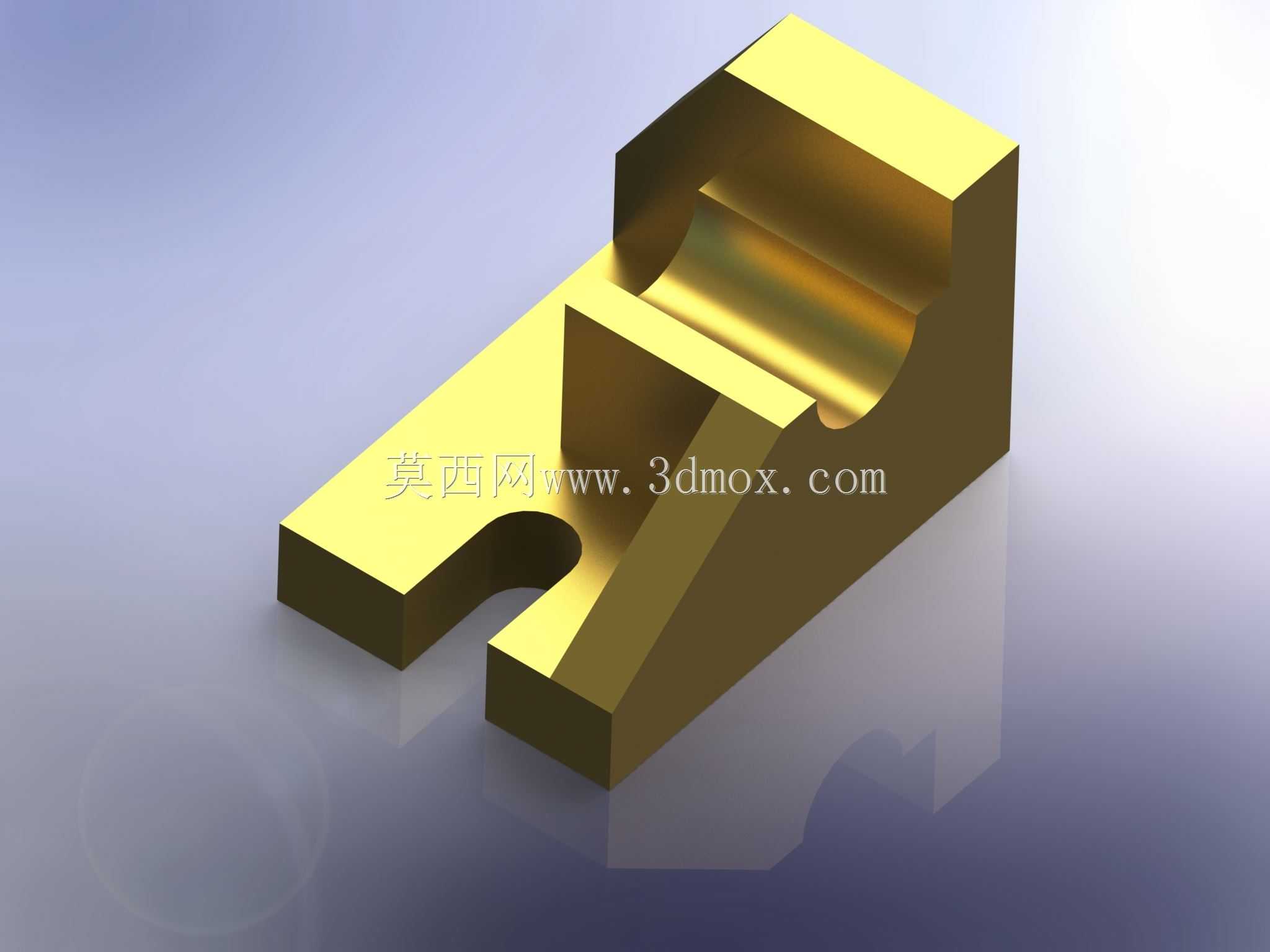

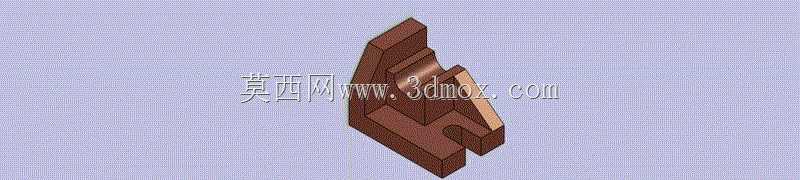

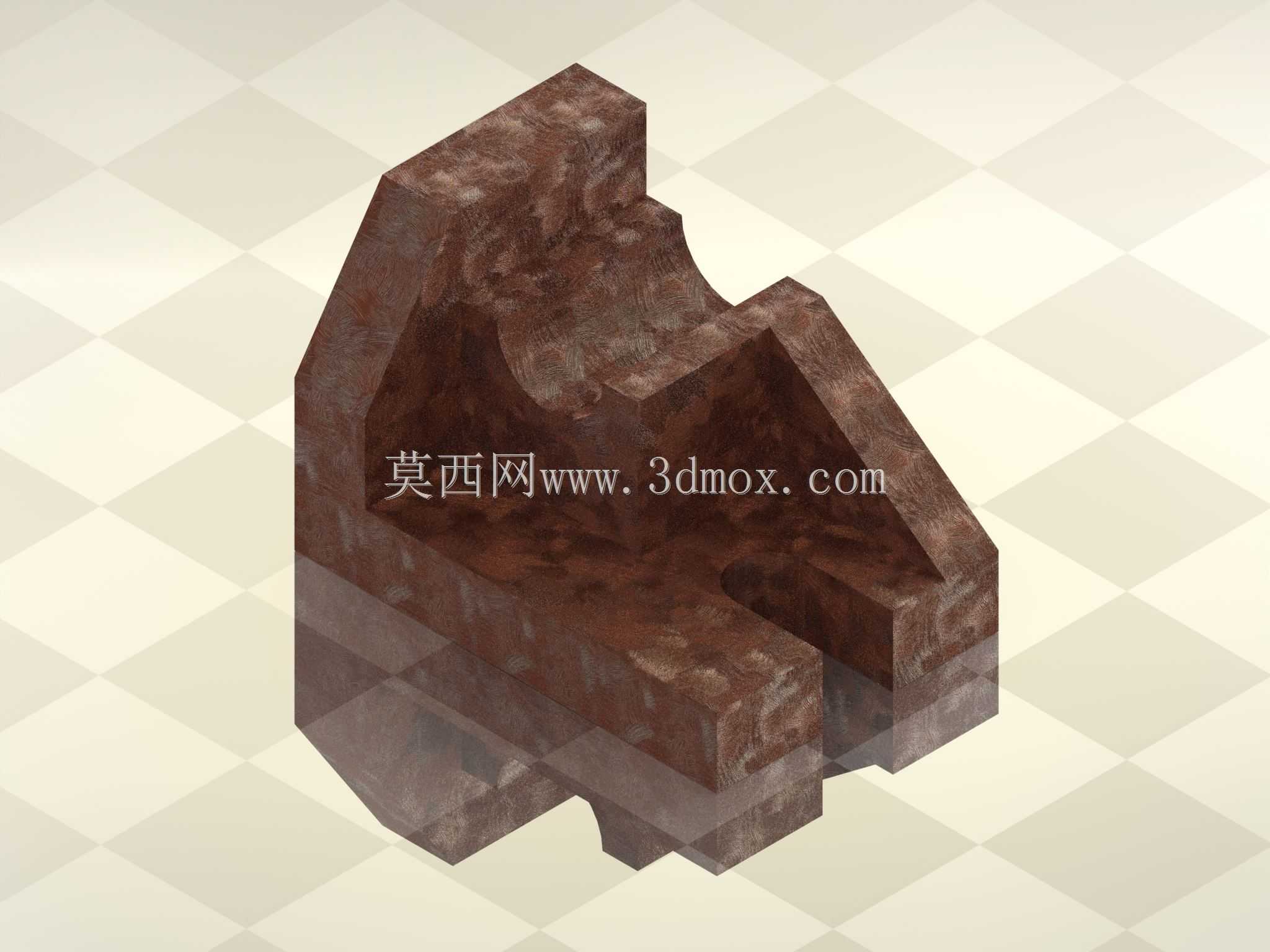

这类带圆弧卡槽的异形支承构件,多应用在工装夹具的定位工位、小型专用设备的工件承载单元,以及自动化输送线的末端挡停定位环节,核心作用是为带圆柱面的轴类、套类工件提供稳定的侧向支承与轴向限位,避免工件在加工、检测或者转运过程中出现径向窜动、角度偏移的问题。从结构设计逻辑来看,构件主体采用方块式基体做承载基础,保证自身安装后有足够的刚性,不会受工件压紧力或者切削载荷影响出现形变;上部开设的半圆弧卡槽,圆弧半径与待支承工件的外圆半径做公差配合,接触区域采用面接触形式,相比点接触、线接触的支承结构,能大幅降低接触应力,避免工件表面被压伤,同时圆弧槽的轴向长度经过匹配设计,既能覆盖足够的工件接触长度保证支承稳定性,又不会过多占用工位的安装空间。构件前端开设的U型开口槽,是为了适配工位上的快装锁紧结构,安装时不需要完全拆卸锁紧螺栓,只需将构件沿开口槽推入安装位再拧紧螺栓即可完成固定,后期更换维护时也能快速拆卸,大幅缩短工装换型的调整时间。侧面的斜向加强筋结构,连接了前端伸出的支承臂与后部的基体方块,针对构件受力时的弯矩集中区域做补强,因为前端支承臂在承载工件时,受力点距离安装基面有一定距离,会产生持续的弯曲力矩,斜向筋的设置能在不额外增加整体壁厚、不浪费材料的前提下,将弯曲应力顺畅传递到基体部分,避免支承臂根部出现应力断裂的问题。在安装边界的尺寸把控上,构件底部的安装基面做了平面度公差要求,保证安装后与设备安装板完全贴合,不会出现安装倾斜导致圆弧卡槽轴线偏移的问题;整体的外形轮廓做了倒角处理,所有锐边都倒出了工艺圆角,既避免安装调试时划伤操作人员,也能减少应力集中导致的构件开裂风险。圆弧卡槽的槽底位置预留了微小的排屑间隙,当应用在机加工工位时,切削产生的金属碎屑可以顺着间隙排出,不会堆积在槽内导致工件定位不准,也避免碎屑被挤压在工件与卡槽之间刮伤工件加工面。这类构件的材质多选调质处理的45号钢或者黄铜,前者适合承载较大载荷的切削加工工位,后者适合有色金属工件、精密轴类的检测定位工位,不会划伤工件的精加工表面。在实际选型适配时,需要重点核对圆弧卡槽的直径尺寸与待支承工件的匹配度,同时确认U型安装槽的开口宽度与现场所用锁紧螺栓的规格适配,构件的总高度要匹配工位的支承高度要求,保证工件安装后轴线与加工主轴、检测探头的轴线保持同轴,避免出现定位偏差影响加工或者检测精度。在建模过程中,这类构件需要重点管控圆弧槽与安装基面的位置度公差,斜向筋与基体、支承臂的连接位置要做圆角过渡,避免建模时出现尖锐的连接棱边导致后续加工时出现应力集中,U型槽的两侧面要保证平行度,避免安装时出现卡滞问题。
