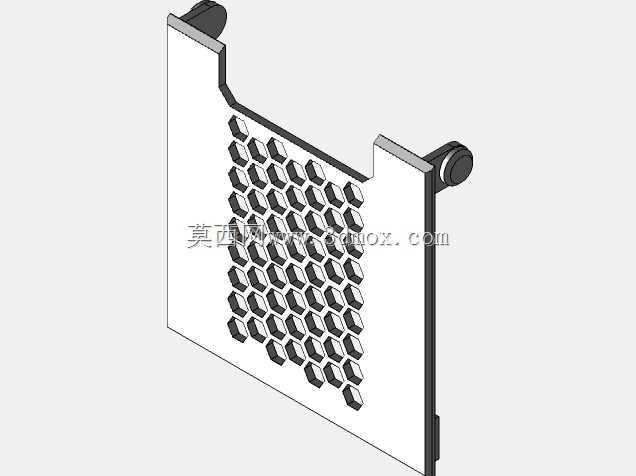

适配2020铝挤框架的RAMPS控制板防护外壳

　　这款外壳的设计初衷，是解决桌面级FDM设备电控部分裸露带来的积尘、误触、散热无组织的常见问题，适配对象为搭载RAMPS1.5控制板、采用DRV8825步进驱动的开源3D打印设备，尤其匹配采用2020系列铝挤压型材搭建框架的机型，不管是DIY组装的Atomic U300机型，还是同框架规格的其他自制桌面3D打印机，都可以直接套用安装。

　　从实际使用场景来看，桌面级3D打印机的电控板如果长期裸露在车间或者工作室环境中，打印过程中飘散的PLA、ABS耗材微尘会附着在驱动芯片、接线端子表面，轻则造成接插件接触不良，重则堆积在芯片散热片缝隙里阻碍热量散发，引发驱动过流丢步、甚至芯片烧毁的故障；另外裸露的接线端子如果被工具、线材误碰，很容易造成短路烧板，日常维护时也容易被板上的插针刮伤，这款外壳就是针对这些实际痛点做的结构优化。

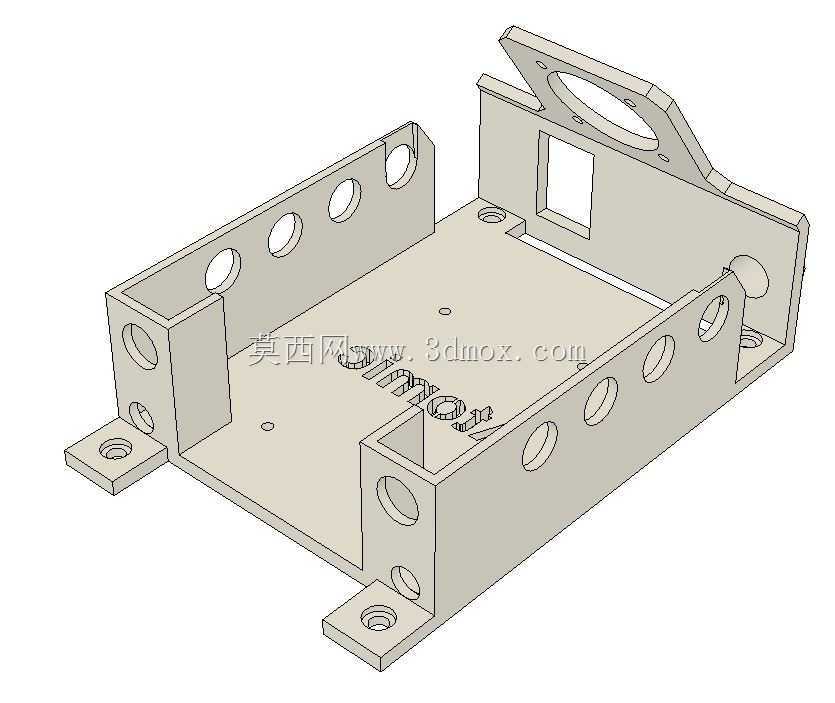

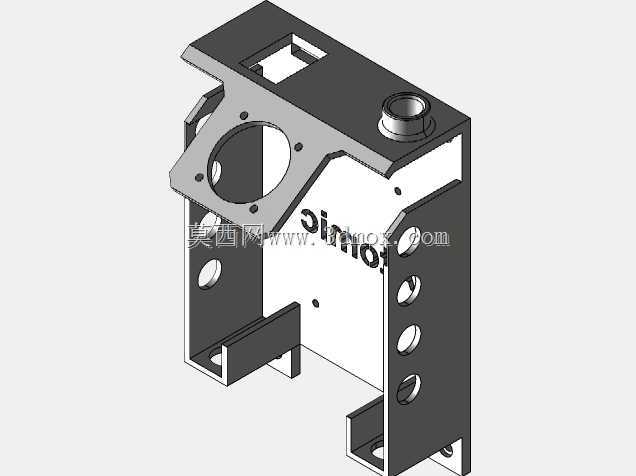

　　功能设计上，外壳预留了独立的电源开关安装位，不需要额外在型材框架上打孔固定开关，所有强电进线可以通过外壳侧边的过线口规整收纳，避免线材散乱缠绕在运动部件上。散热结构是这款外壳的设计重点，没有采用简单的开孔方案，而是做了定向的风道结构，配套的冷却风扇直接对接外壳内部的导风槽，气流可以直接吹到DRV8825驱动芯片的散热片以及RAMPS板的电源稳压模块区域，不会出现气流散逸、热量在壳内淤积的问题，风扇供电直接从控制板取电，设备开机后风扇同步运行，能够保证长时间连续打印时，电控部分的温度稳定在合理区间，不会因为长时间工作过热触发驱动保护。

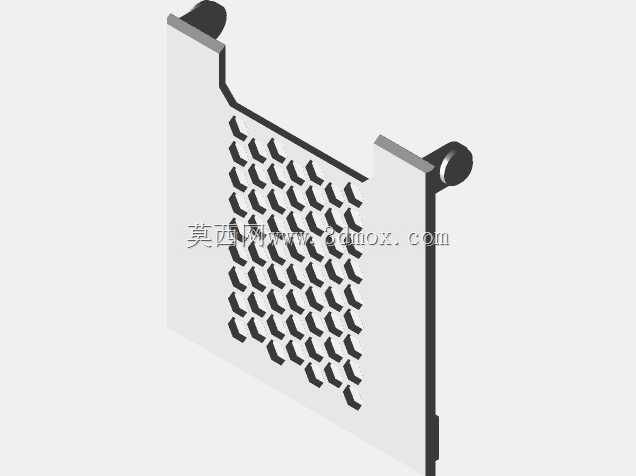

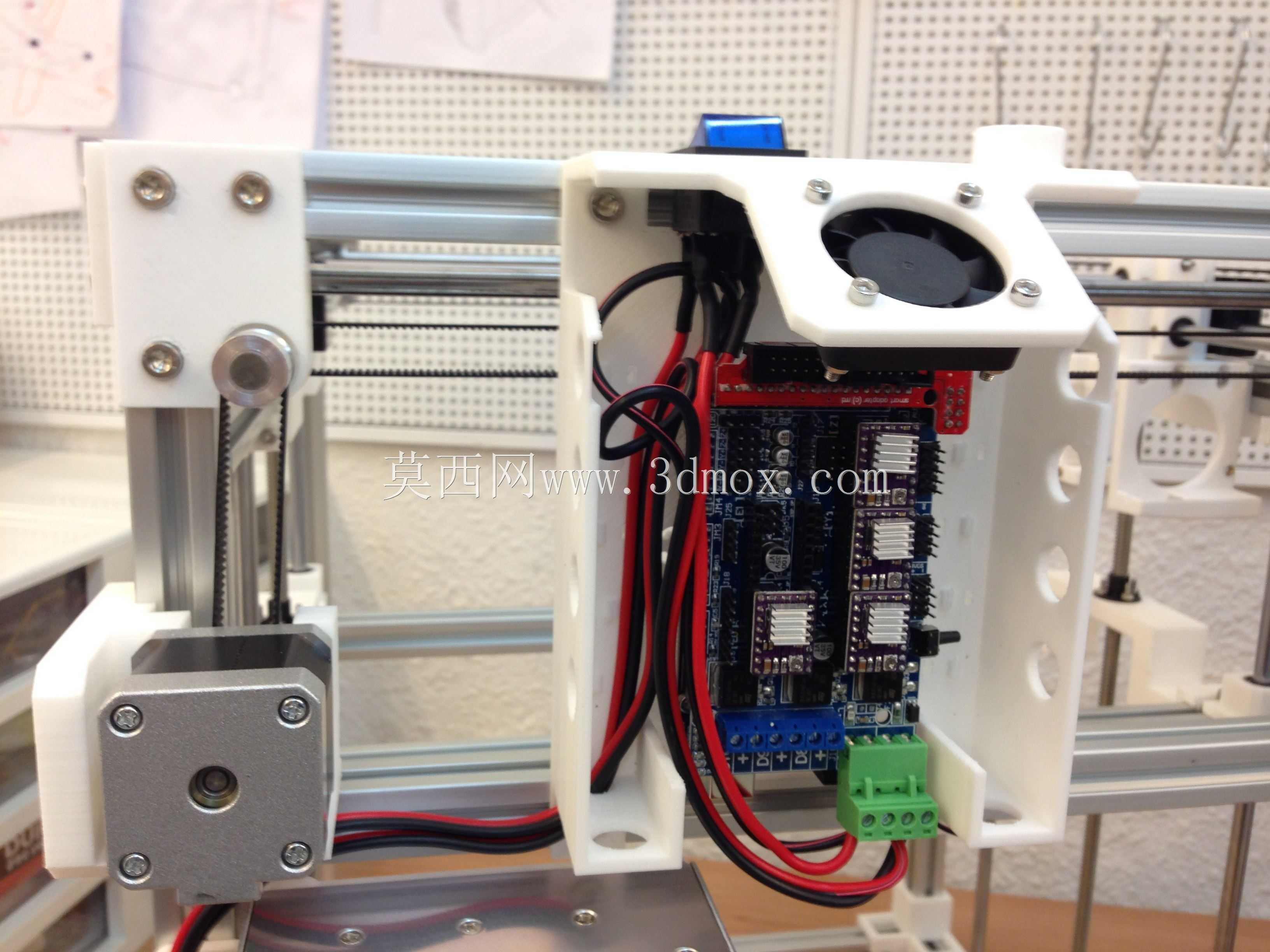

　　安装边界方面，外壳的固定孔位完全匹配2020铝型材的槽距标准，不需要对原有设备框架做任何打孔、切割改造，直接利用型材槽内的T型螺母就可以完成固定，安装位置可以根据设备的走线布局选择在框架侧面或者底部横梁处，不会和X、Y轴的运动行程产生干涉。外壳内部的空间做了精准的余量预留，控制板安装后，板上的所有插针、接线端子和外壳内壁之间都留有足够的操作空间，插拔步进电机线、热敏电阻线、加热床接线的时候不需要拆下整个外壳，只需要打开对应的侧盖就可以完成接线操作，日常维护的便利性做了充分考量。

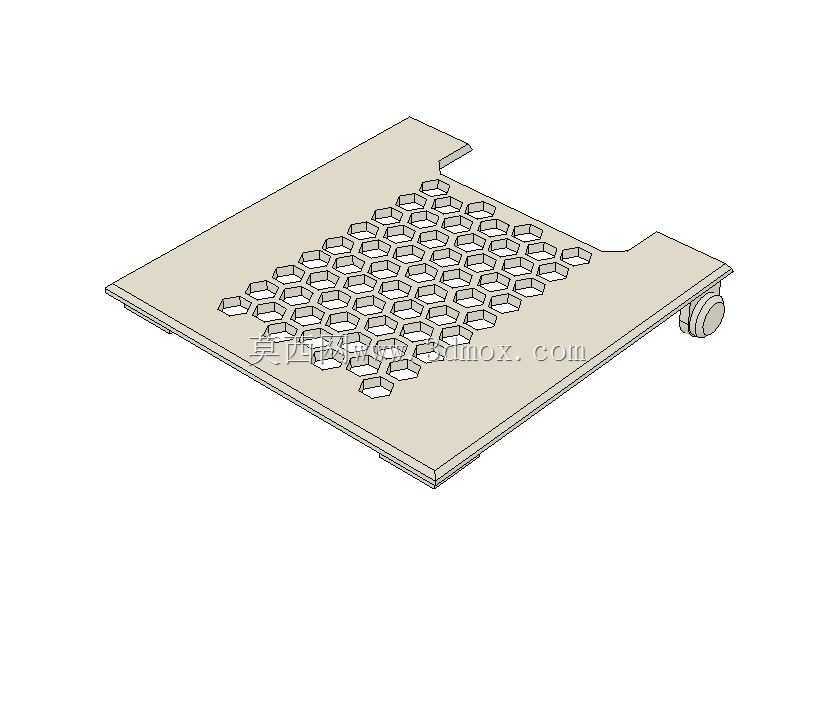

　　结构细节上，外壳的接缝处做了错位止口设计，即使不用密封胶条，也可以阻挡大部分的打印粉尘飘入壳内，同时不会影响散热气流的正常流通；外壳边缘做了圆角过渡处理，没有尖锐的棱角，安装和维护的时候不会划伤手部；所有的固定柱都做了加强筋处理，多次拆装也不会出现柱体断裂的问题，适配日常DIY调试过程中频繁拆装调整的使用需求。

　　从实际装机验证的效果来看，安装这款外壳之后，连续20小时以上的长时间打印作业中，DRV8825驱动的表面温度比裸露安装时低8-10摄氏度，没有再出现过因为驱动过热导致的层纹错位、丢步问题，设备周边的线材也更加规整，不会出现线材被同步带、带轮勾扯的风险，日常清理设备表面灰尘的时候，也不用担心清洁工具误碰到带电的接线端子，大幅降低了电控部分的故障概率。
