悬臂式工件表面自动研磨加工设备

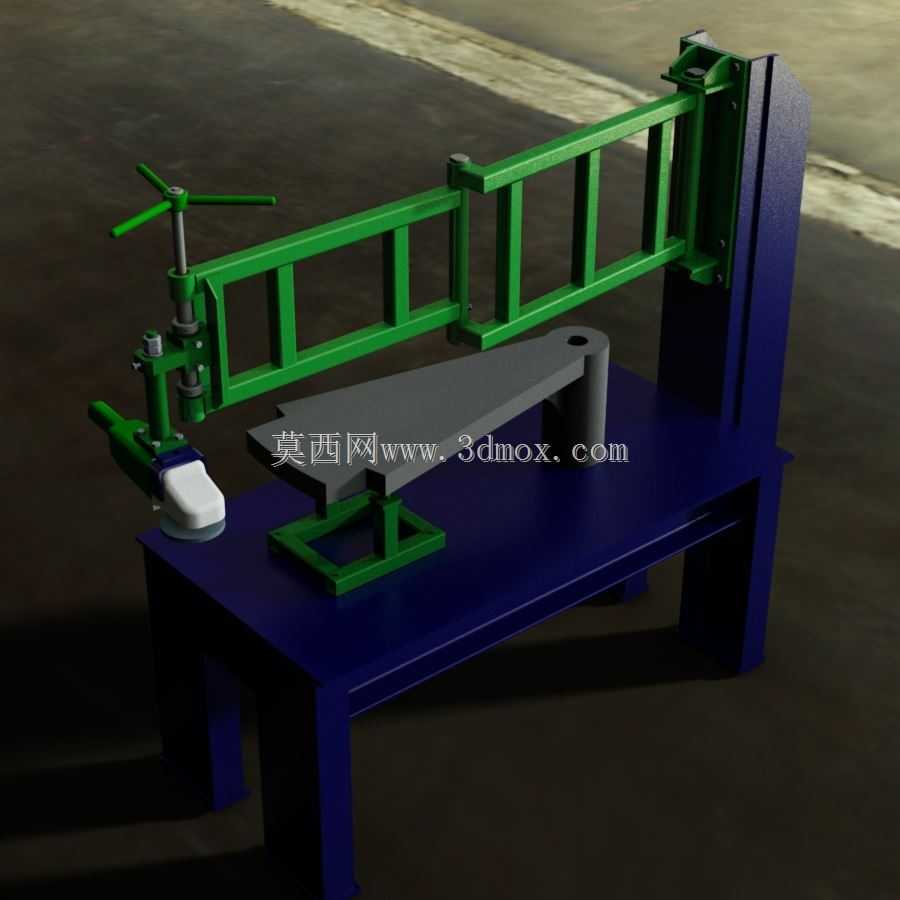

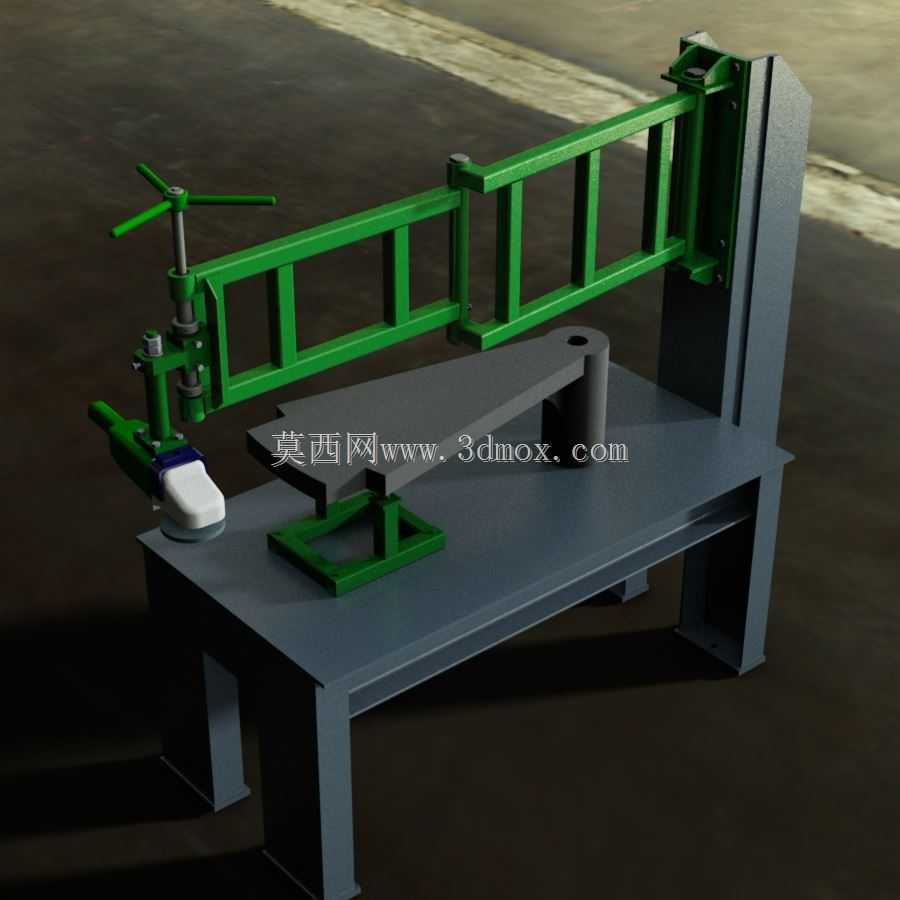

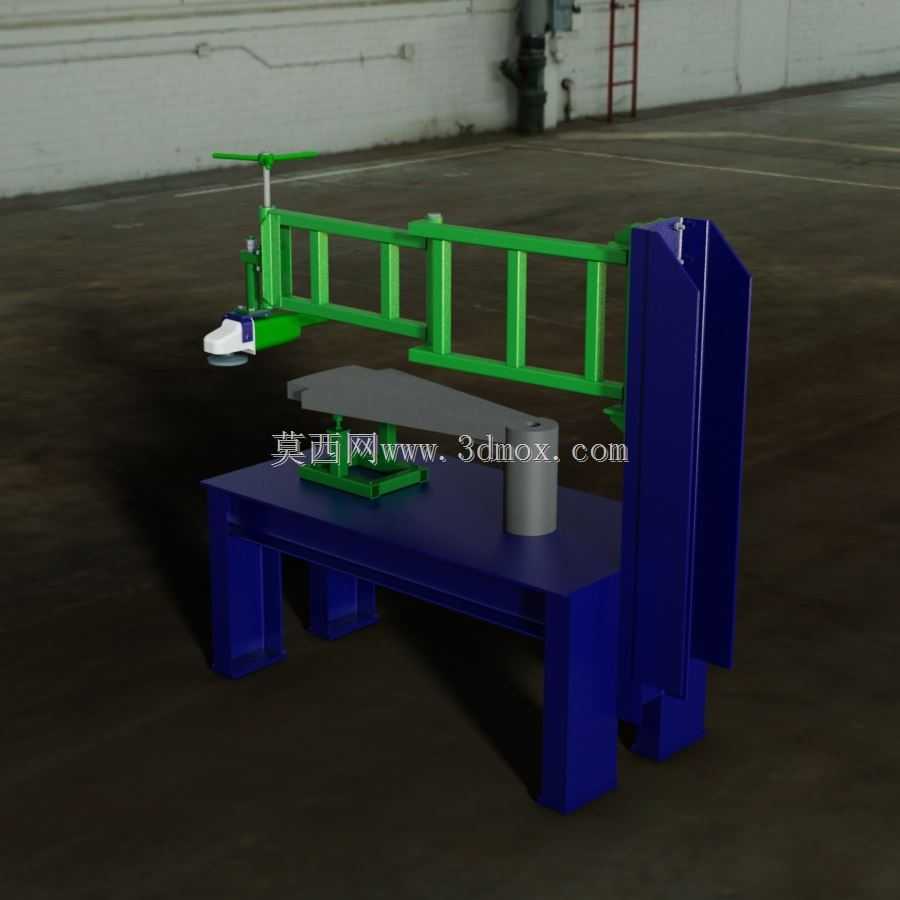

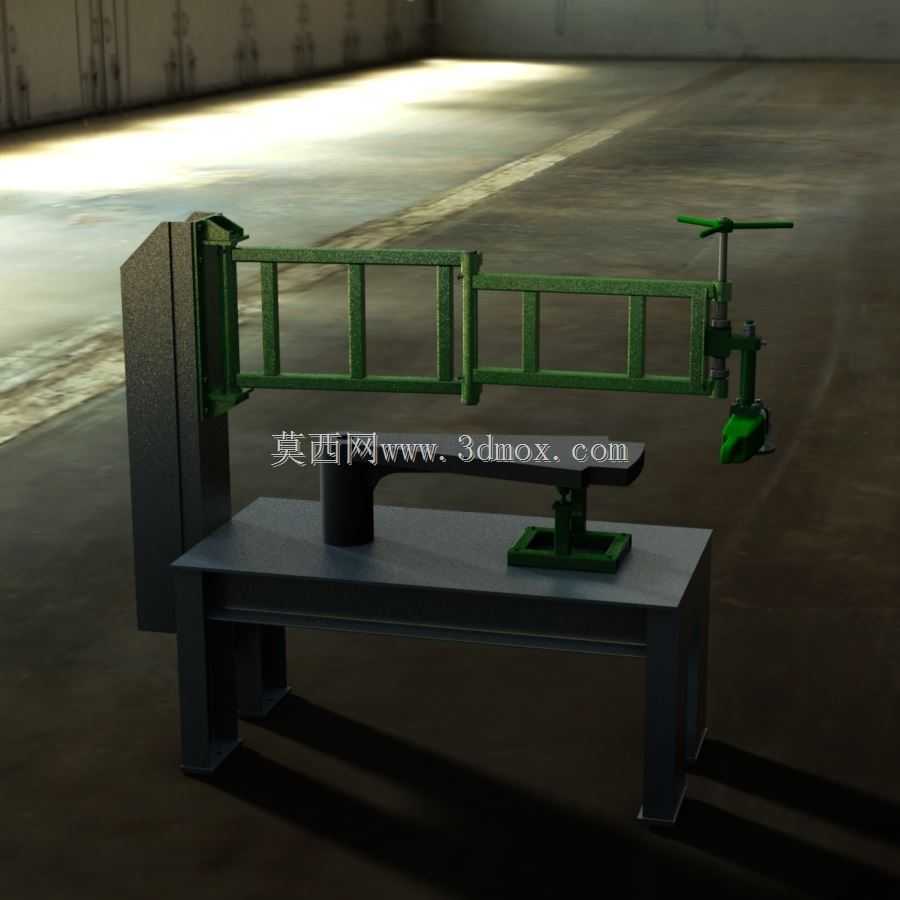

这款悬臂式自动研磨设备，主要面向中小型金属板材、型材类工件的平面磨削、去毛刺与表面光整加工场景，在五金加工、小型结构件预处理、钣金件后处理工序中有着较高的适配性，可替代人工手持角磨机完成重复性的研磨作业，降低操作工长期接触磨削粉尘、手持振动带来的职业健康风险，同时能保证加工面的研磨一致性，减少人工操作带来的表面粗糙度不均问题。设备整体采用落地式台架作为承载基础，底部为厚重的箱型支腿结构，可有效抵消研磨头作业时产生的振动，避免整机在加工过程中出现位移或共振，台面上预留了通用工装安装孔位，可根据待加工工件的外形快速适配简易夹具，无需对台架本体做二次改造即可完成不同规格工件的装夹固定。悬臂组件采用框架式矩形梁结构，沿竖直立柱做横向跨度调节，水平方向的行程覆盖整个工作台面的加工范围，研磨执行端安装在悬臂的滑移座上，可沿悬臂梁做纵向进给，同时研磨头自带垂直方向的浮动补偿结构，在工件表面存在小幅平面度误差时，可自动调整下压量，避免出现局部过磨或者研磨不到位的情况。设计过程中优先考虑了作业的可达性，悬臂的伸出长度经过反复校核，既保证最大加工范围覆盖常规中小型工件的尺寸边界，又避免悬臂过长导致刚性不足，在研磨头施加额定磨削压力时出现梁体下挠，影响加工面的平面度。竖直立柱与台架的连接位置采用加强筋结构做加固处理，承载悬臂整体滑移时的侧向载荷，设备的安装边界预留了足够的操作空间，侧面无突出的干涉结构，可直接靠墙布置或者接入小型加工流水线的工位中，无需额外预留过大的设备周边间隙。研磨头的进给采用手动粗调加自动微动进给的组合方式，操作工可根据工件的研磨余量快速调整初始高度，后续研磨过程中设备可按照预设的进给量自动完成走刀，走刀路径覆盖整个待加工面，无需人工反复调整位置。设备的整体结构没有冗余的复杂传动部件，日常维护仅需定期检查悬臂滑移导轨的润滑情况、研磨头的磨耗状态即可，维护门槛较低，适合小型加工车间的日常生产使用。
