螺旋传动式手动升降夹持工装结构

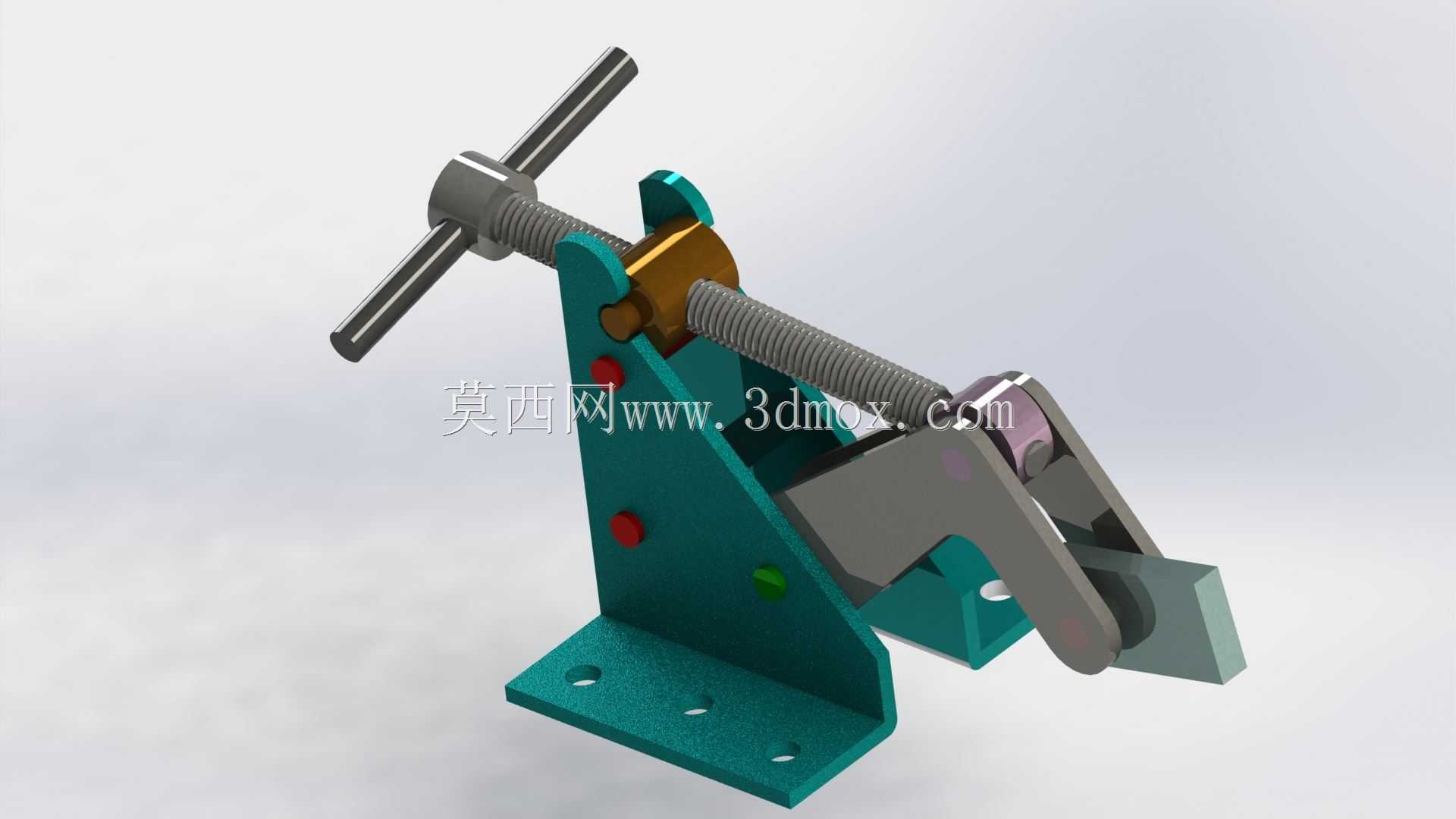

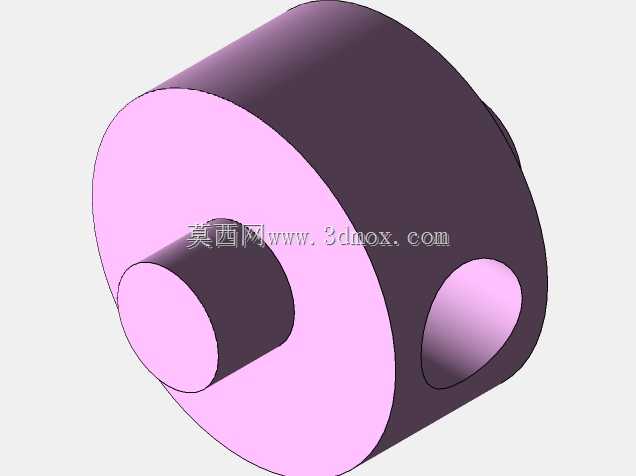

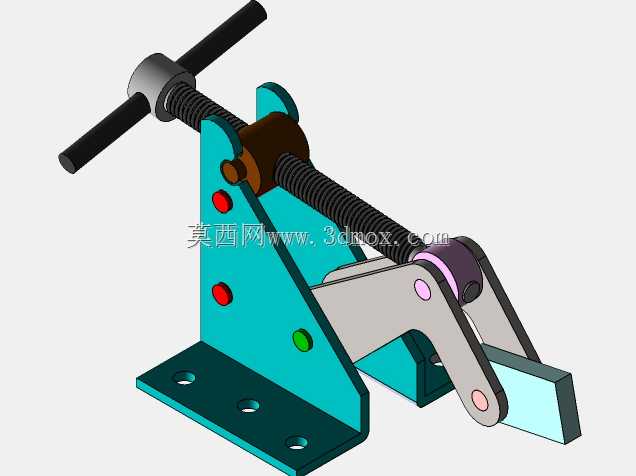

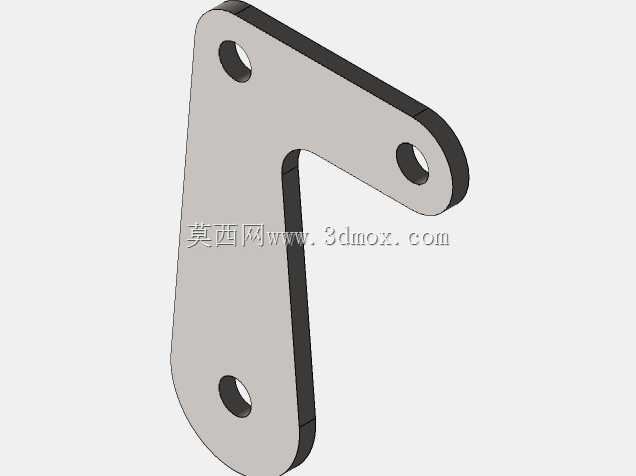

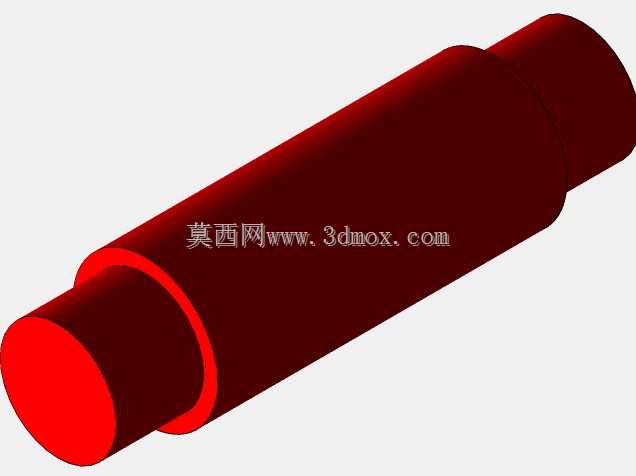

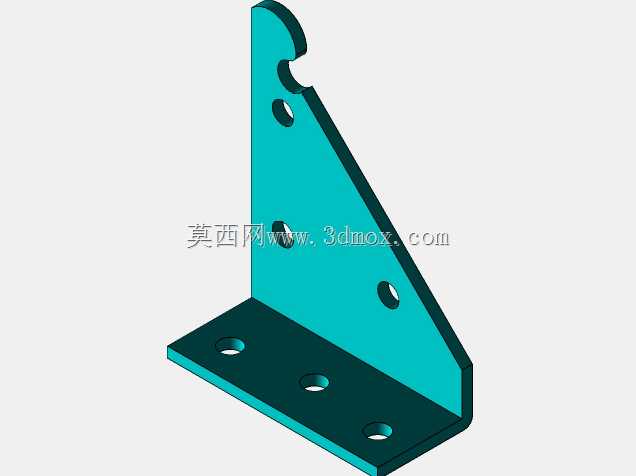

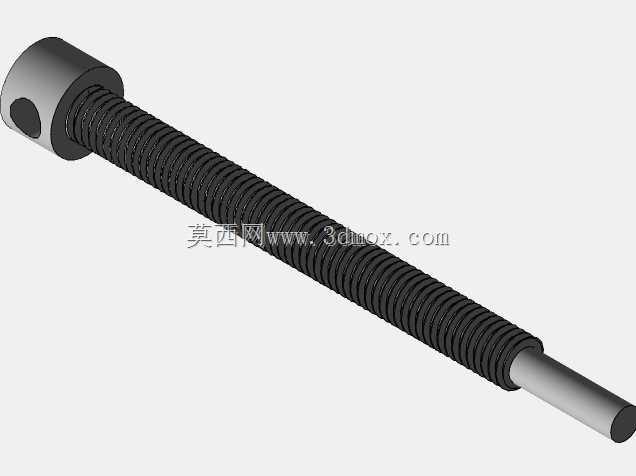

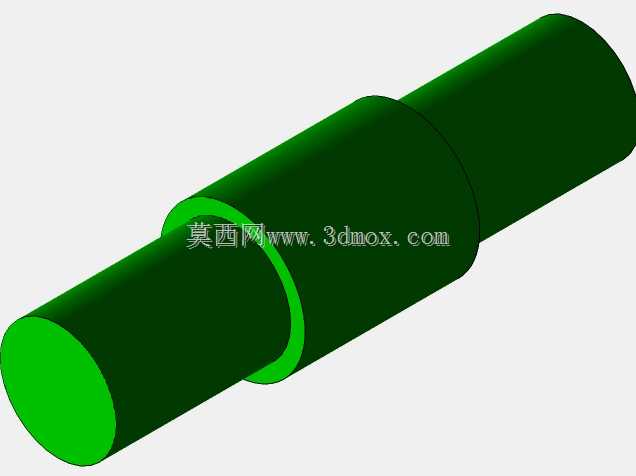

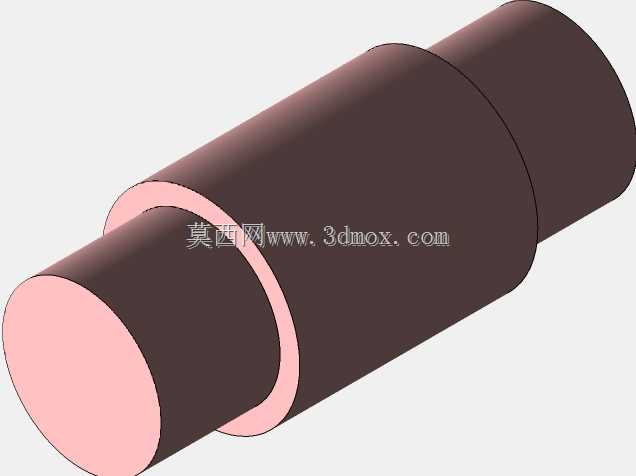

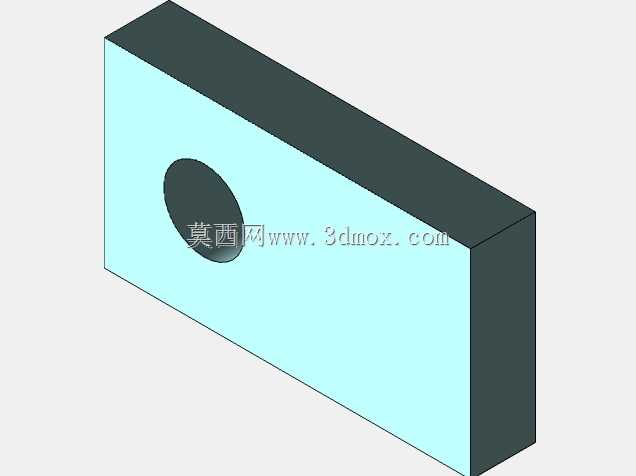

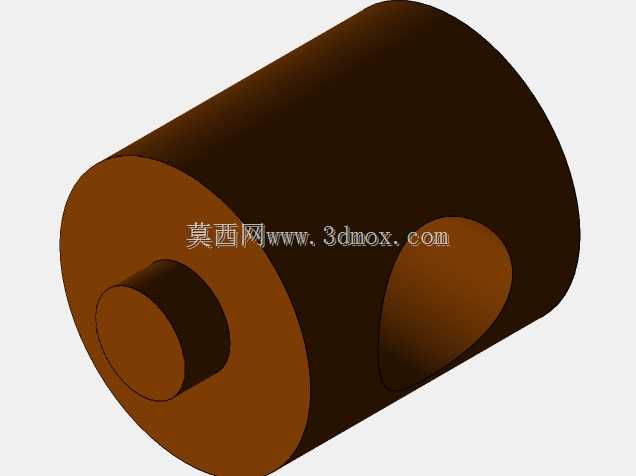

这款螺旋驱动的升降夹持结构，常被应用在小型机加工工位的工件托举定位、轻型设备检修时的部件顶升支撑，以及装配线上需要小范围高度调整的工装夹持场景，相比液压类顶升结构，它不存在密封件老化泄漏、低温环境油液黏度变化导致动作卡滞的问题，在无气源、无液压动力源的零散维修工位、野外临时作业场景下适配性更强。从结构设计逻辑来看，整体采用立式L型安装基座作为承载主体，基座底板预留四个对称分布的安装通孔，可通过螺栓直接固定在工作台面、设备机架的预设安装位上，安装时需保证基座立板与安装面的垂直度公差控制在0.1mm以内，避免螺杆传动时出现偏磨卡滞。核心传动部件采用梯形传动螺杆，配合T型转动手柄实现手动输入扭矩，梯形螺纹的自锁特性可以保证升降到任意位置时都不会出现负载下滑，无需额外增加锁紧机构，简化了整体结构的零件数量。螺杆的直线运动通过铜制滑动螺母转化为摆臂的摆动顶升动作，摆臂与基座、压头之间均采用圆柱销铰接，铰接位置预留了足够的转动间隙，同时通过不同颜色的圆柱销区分固定销与活动铰接销，方便装配和后期维护时快速识别。前端的压头采用楔形结构，既可以对平面工件进行垂直方向的顶升支撑，也可以通过楔形面卡入工件的卡槽位置实现夹持固定，兼顾顶升和夹紧两种功能。整体结构的活动部件之间没有采用复杂的滚动轴承，而是通过配合面的精度控制实现滑动摩擦传动，零件加工难度低，普通铣床、车床即可完成所有金属零件的加工，后期维护仅需定期在螺纹副、铰接销位置涂抹润滑脂即可，维护成本极低。设计时充分考虑了手动操作的力臂匹配，T型手柄的长度经过扭矩核算，普通成年男性单手操作即可输出足够的顶升力，满足额定负载范围内的升降调整需求，整体外轮廓在完全收回状态下不会占用过多工位空间，安装边界可适配多数小型工作台的安装尺寸，不会和周边的加工刀具、装配工具产生运动干涉。
