快脱式棘轮扳手结构三维数模

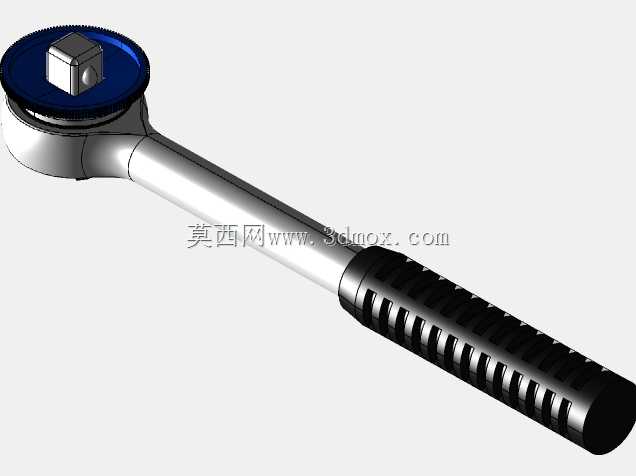

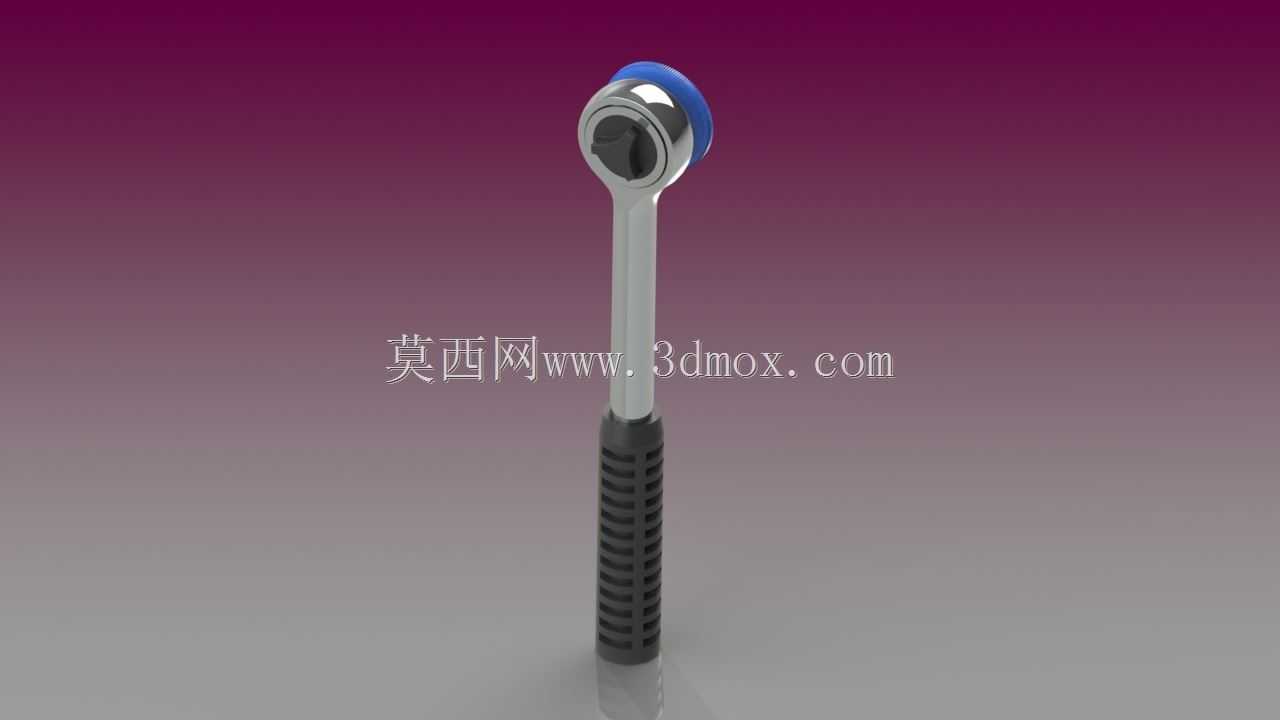

日常设备维保、装配产线工位上，这类带防滑握柄的棘轮扳手是出镜率极高的手动紧固工具，和普通开口、梅花扳手相比，核心优势在于小角度回转即可完成紧固件的旋紧或拆卸，不需要反复脱开套头重新对位，在管路密集、设备内部操作空间局促的场景下，能大幅降低操作难度，提升作业效率。从结构设计逻辑来看，这款棘轮扳手的头部集成了单向棘轮棘爪啮合结构，头部顶端的蓝色拨片是换向开关，拨向不同侧即可切换旋紧、旋松的作业方向，不需要将扳手从紧固件上取下翻转，适配连续作业的需求；头部侧面预留的快脱结构，能够快速更换不同规格的套筒头，覆盖多规格螺栓、螺母的紧固需求，减少工位上工具的摆放数量。握柄部分采用带环形防滑槽的橡塑包覆设计，握持时的摩擦力足够，即便是手上沾有机油、切削液的工况下，也不容易出现打滑脱手的情况，握柄的长度经过力矩匹配设计，既能够保证手动施加足够的紧固力矩，又不会因为力臂过长导致力矩过载损伤螺纹或紧固件，同时整体重量控制在手动长时间作业不易产生疲劳的区间。建模过程中，头部棘轮机构的棘爪啮合间隙是重点校核的部分，间隙过大会导致回程空转角过大，影响小空间操作的便利性，间隙过小则容易出现卡滞，换向拨片的行程做了限位设计，拨到对应档位后能够可靠锁止，不会在作业过程中自行跳档。套筒连接位的尺寸公差按照通用方驱标准做了匹配，能够和市面主流规格的标准套筒实现互换，头部外轮廓做了圆弧过渡处理，没有尖锐棱角，在狭小空间操作时不容易刮碰周边零部件或划伤操作人员。整体外形的安装边界也做了适配优化，头部外径控制在合理范围，能够伸入部分沉孔、凹槽内的紧固件位置作业，握柄的直径符合成年人手掌握持的人机工程尺寸，长时间握持不会有明显的硌手感，整体结构没有多余的冗余设计，兼顾了结构强度和操作便携性，适合作为手动工具类的结构设计参考、装配工位工具选型的数模参考使用。
