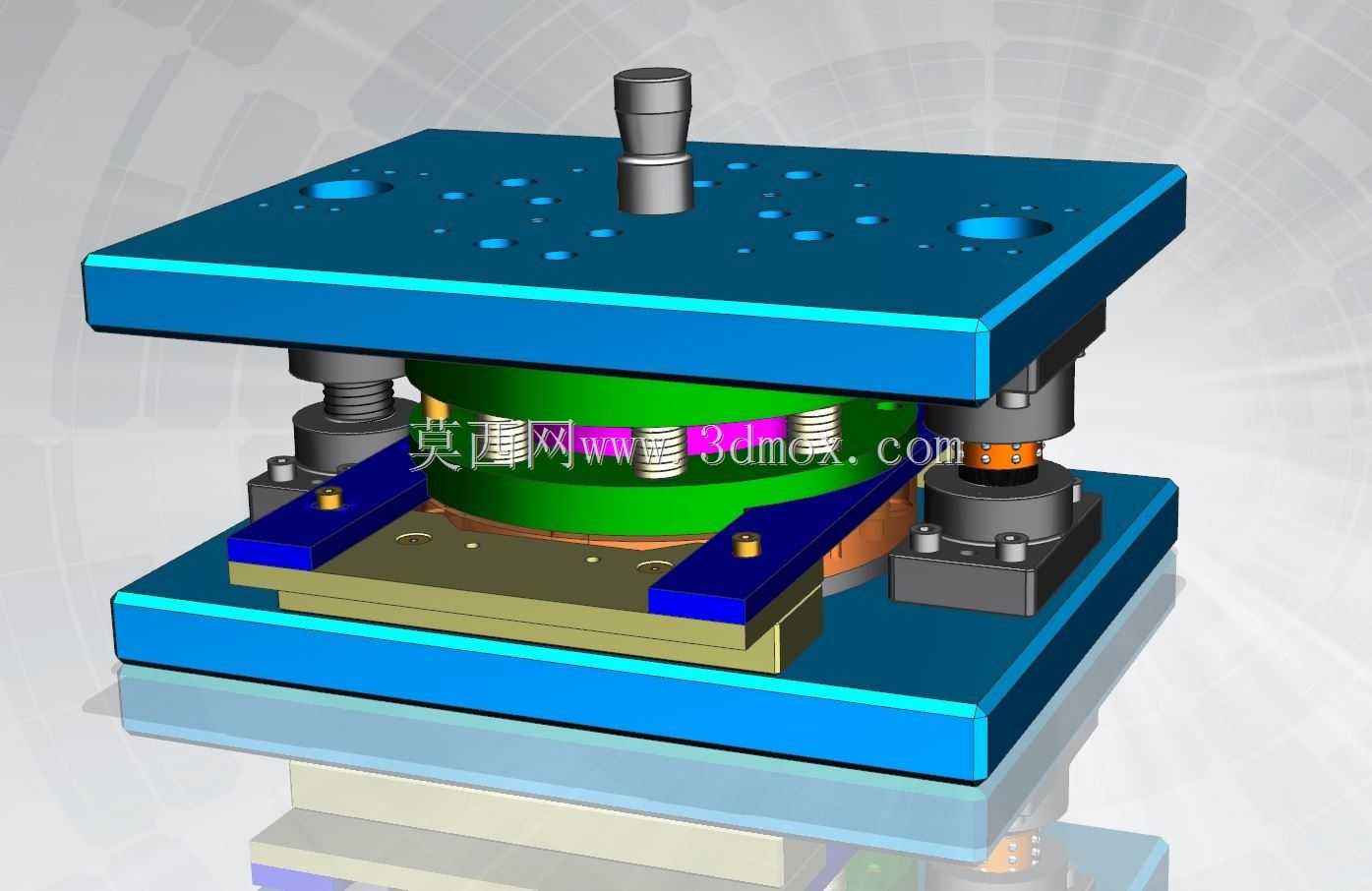

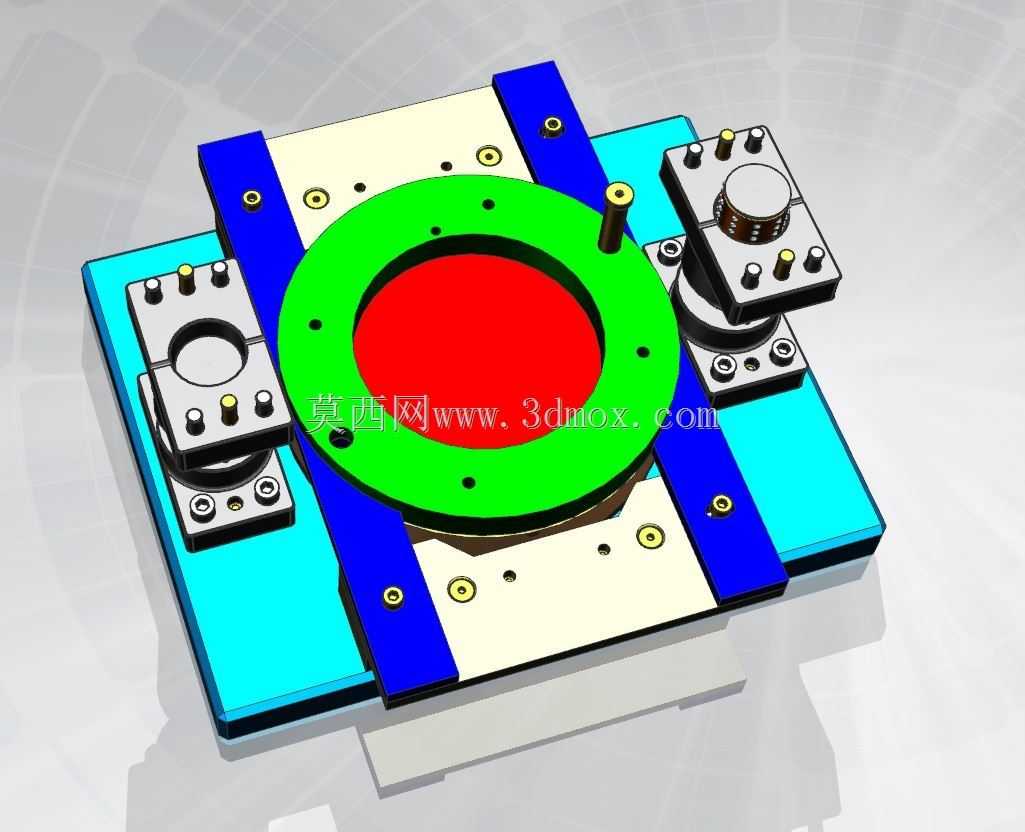

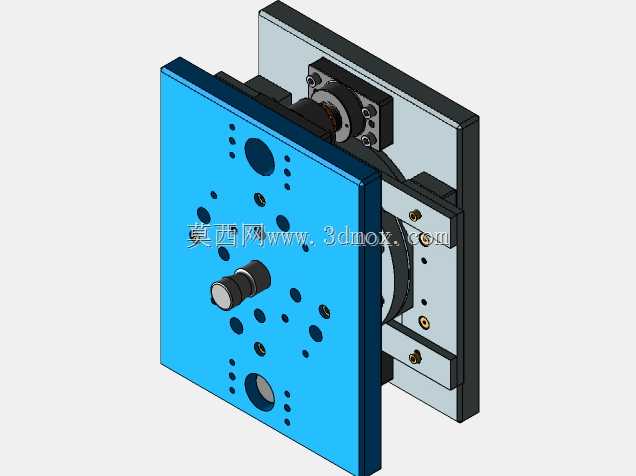

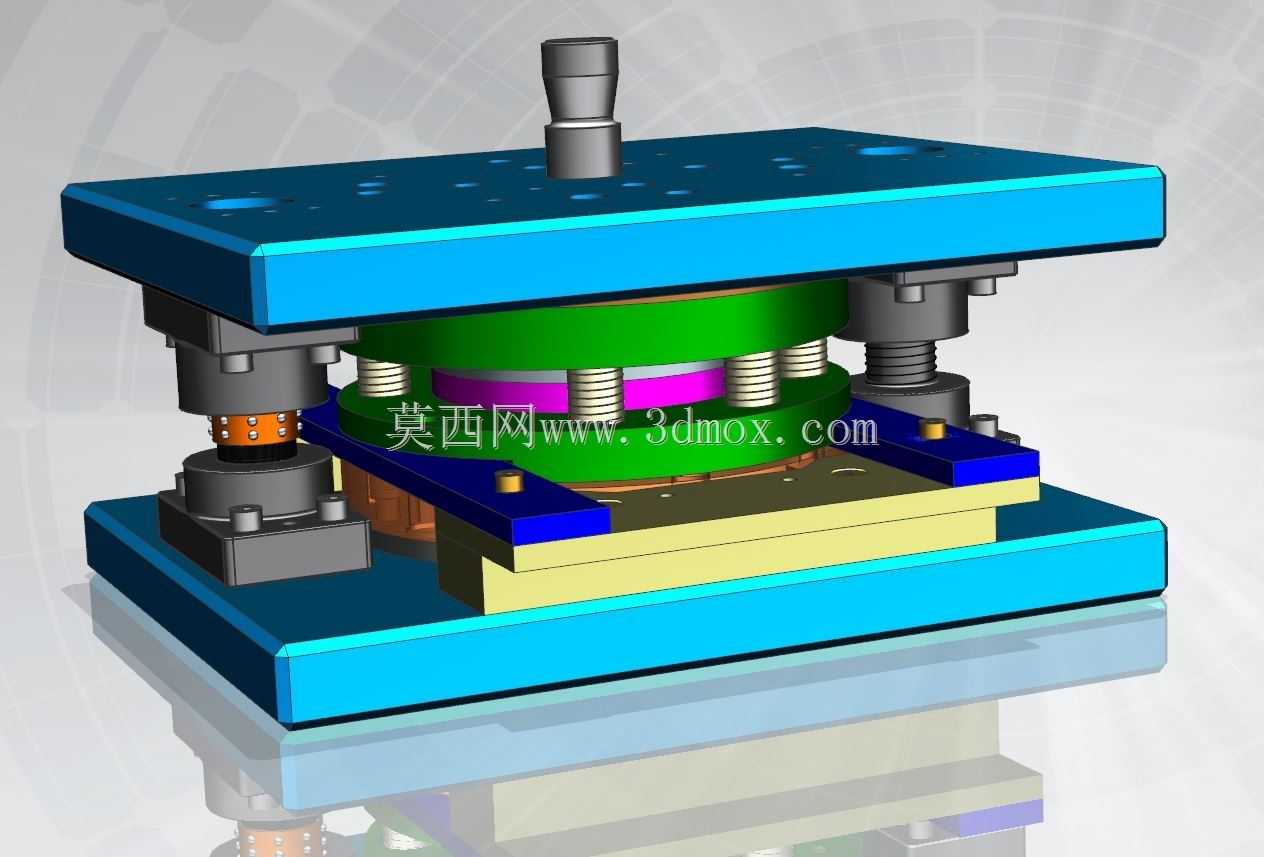

带100mm组件的成熟冲裁工装结构

这套冲裁结构主要面向五金板材批量冲切加工场景，在中小型冲压产线、五金件加工车间中可直接适配常规开式压力机完成安装使用，核心承担金属薄板的轮廓冲裁、型孔冲切工序，能稳定完成0.5-3mm厚度冷轧钢板、镀锌板的冲切作业，冲切断面平整无明显毛刺，可满足一般五金结构件、家电钣金配件、小型汽车冲压件的冲裁精度要求。整套结构采用标准模架作为基础承载，上下模座通过四角导柱导套实现精准合模导向，导柱配套的独立导套组件自带润滑储油结构，可在连续冲压工况下降低导向副磨损，长期运行仍能保持稳定的合模精度，避免啃模、冲裁间隙偏移等常见问题。上模部分设置的模柄可直接与压力机滑块安装孔适配，无需额外加装转接法兰，安装对位便捷，上模座均匀排布的多组安装孔可适配不同规格的凸模固定座，方便后续根据冲裁件型面调整凸模排布，拓展冲裁加工的适配范围。中部弹性卸料组件采用矩形截面螺旋弹簧提供卸料力，弹簧沿凸模周边均匀排布，冲裁完成后上模回程时可稳定将箍在凸模上的板材剥离，避免带料问题影响连续送料作业。下模部分设置的凹模组件通过定位块与下模座精准定位，配套的压料板可在冲裁前压紧待加工板材，减少冲裁过程中板材的翘曲变形，保证冲裁件的平面度。整套结构核心冲裁组件直径为100mm，安装边界可适配台面尺寸不小于400mm*300mm的常规中小型压力机，上下模座闭合高度可根据配套压力机的闭合行程通过加装垫板调整，适配性较强。设计过程中充分考虑了冲压作业的受力均衡性，所有承压部件均做了等强度校核，凸模与凹模的冲裁间隙按板材厚度的5%-8%设置，兼顾冲切断面质量与模具使用寿命，导柱、弹簧、紧固螺钉等标准件均采用行业通用规格，后期维护更换配件无需单独定制，可降低产线运维成本。整套结构的导向精度可达IT7级，冲裁出的工件尺寸公差可稳定控制在±0.05mm范围内，能满足绝大多数常规五金冲压件的精度要求，无需后续二次修边工序。
