VINCO热金属压印加工工装结构

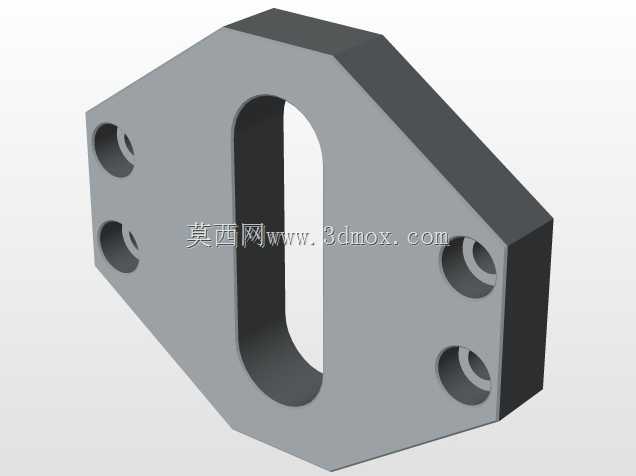

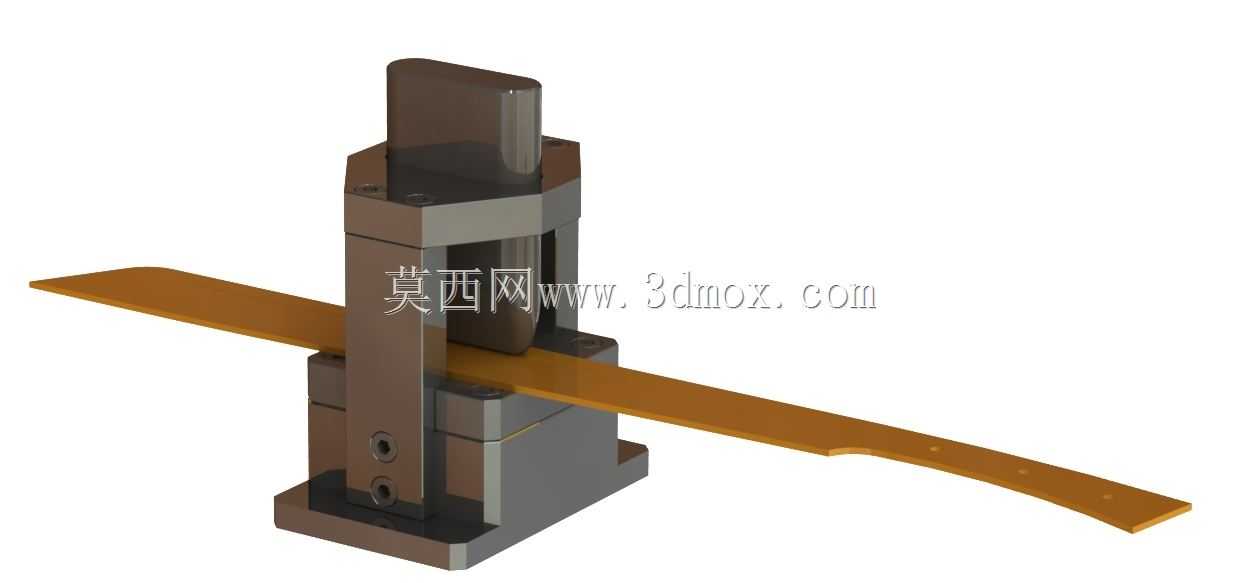

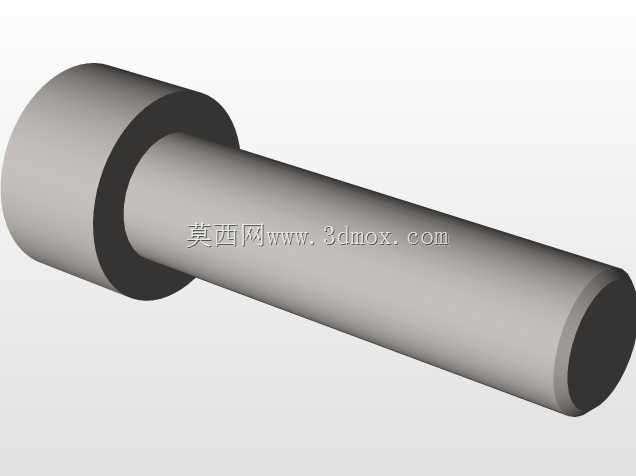

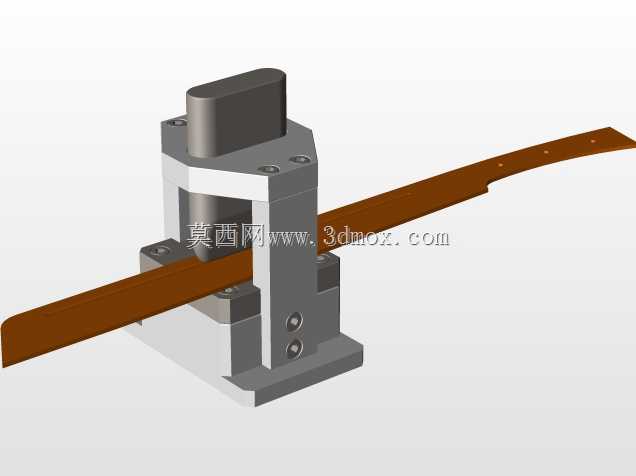

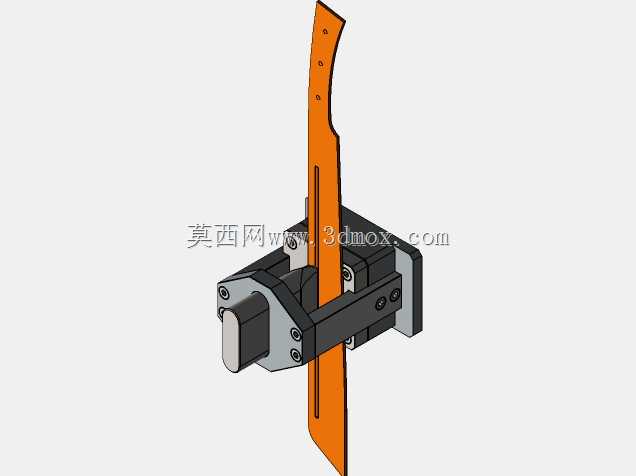

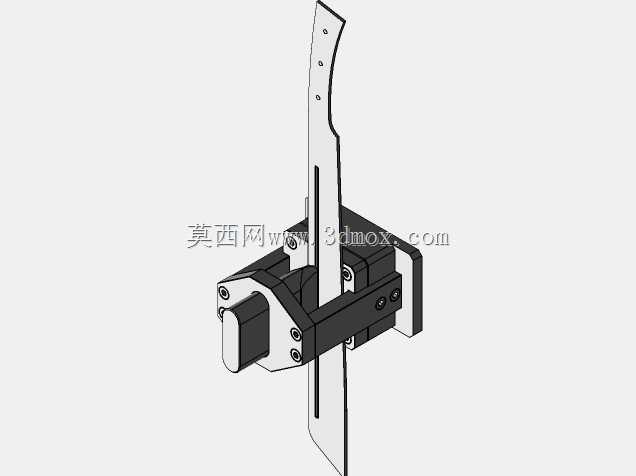

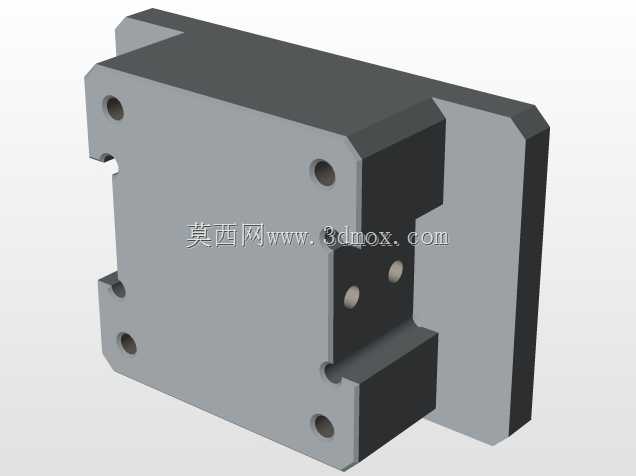

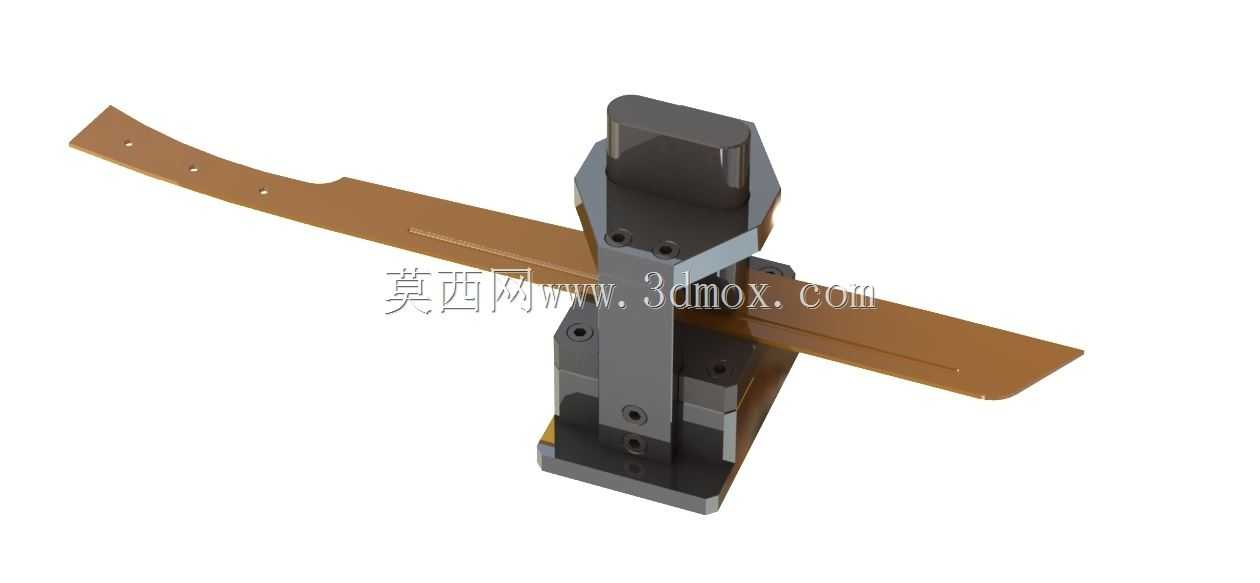

这套热金属印刷工具主要面向薄型金属带料的表面压印、标识烫压加工场景，在五金饰件、金属表带、小型五金配件的生产线中，常作为工位级工装搭配手动压力机或小吨位气动压床使用，用来在铜质、不锈钢等薄金属带材表面压制清晰的永久性标识、纹理或品牌印记。从结构设计来看，整体采用立式导向布局，底部为方形安装基座，基座上开设两处同轴安装孔，可通过内六角螺栓直接固定在压机工作台面，安装边界控制在小尺寸工位范围内，不会占用过多台面上的操作空间，适配多数小型台式压机的工作台安装孔位。主体导向部分采用方柱式滑动配合结构，上下模的同轴度通过方柱的滑动面保证，避免压合过程中出现偏载导致的压印深浅不均问题，上模工作端为定制的压印成型头，可根据加工需求更换不同的压纹、字模端头，下模对应位置设置带料承托面，承托面与上模工作面的平行度在装配时通过配磨保证，确保压印区域受力均匀。带料定位依靠横跨工装主体的承托导槽实现，导槽宽度适配对应厚度的金属带料，带料可沿导槽水平送进，实现连续工位的压印加工，导槽末端设置微小的抬升弧度，方便操作人员手动推送带料时顺畅送进，不会出现带料卡滞、刮擦工件表面的问题。设计过程中优先考虑了手动操作的安全性，上模的滑动行程做了限位设计，最大下行行程刚好满足压印深度需求，避免操作人员误操作导致的模头过压损坏，同时滑动配合面预留了润滑脂加注空间，长期高频使用时可定期加注润滑脂保证滑动顺畅，减少导向面的磨损。整体结构没有复杂的传动部件，所有零件均采用常见的五金加工工艺即可制作，基座、导向柱采用45号钢调质处理，工作模头采用合金工具钢淬火处理，兼顾结构刚性与工作端的耐磨性，日常维护仅需定期清理导槽内的金属碎屑、检查固定螺栓的锁紧状态即可，适合小批量五金加工车间的工位级压印作业使用，也可集成到小型自动化带料加工线中作为压印工位执行单元，适配连续化的生产节拍。
