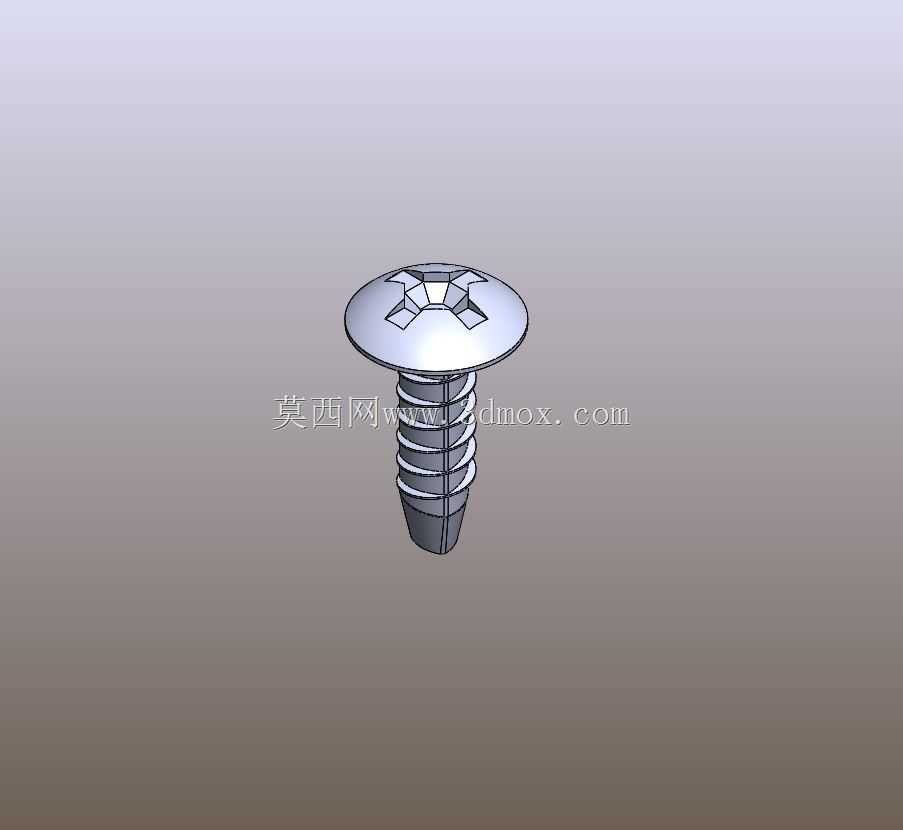

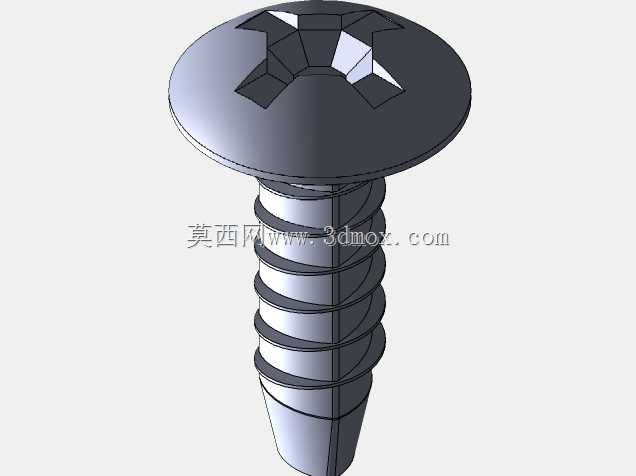

M3x10盘头十字自攻螺钉结构设计

日常做消费电子外壳装配、小型电气控制柜内部元件固定、薄金属板与塑料件的连接场景里，这类M3规格的自攻螺钉是选型表中出现频率极高的紧固件。不同于需要预先攻丝的机牙螺钉，这款自攻螺钉的螺纹牙型经过专门优化，牙距较普通机牙螺钉更宽，牙侧角经过切削角度调整，拧入预制的光孔时可以直接在被连接件的孔壁上挤压成型出匹配的内螺纹，省去了单独攻丝的工序，在批量装配的产线上能大幅缩减单工位的操作时长。从结构设计细节来看，头部采用大直径盘头结构，螺钉头下表面带有平整的承压面，拧入到位后承压面与被连接件表面完全贴合，不会出现头部嵌入软质塑料件表面导致的连接松动问题，同时较大的头部直径可以分散锁紧时的压应力，避免薄塑料件或者薄铝板被压溃变形。头部的驱动槽采用十字槽设计，匹配常规的十字螺丝刀即可完成拧紧操作，槽深经过合理控制，既不会因为槽太浅导致拧紧时容易打滑脱槽，也不会因为槽深过大削弱螺钉头部的结构强度，日常装配时即使是普通操作工人也能快速对准批头，降低装配失误率。螺杆部分总长度为10mm，螺纹段覆盖螺杆大部分长度，尖端做了收窄的导向设计，对准预制孔时不需要刻意扶正就能顺利导入，不会出现孔位对偏导致的螺纹乱牙问题。实际选型时需要注意，这款螺钉适配的被连接件总厚度建议控制在2mm到8mm之间，预制光孔的直径需要根据被连接件的材质调整：如果是ABS、PC这类常见的工程塑料，光孔直径建议开2.5mm到2.6mm；如果是0.8mm到1.5mm厚的冷轧薄钢板，光孔直径建议开2.7mm到2.8mm，这样既能保证足够的螺纹啮合长度，获得可靠的锁紧力，也不会因为孔太小导致拧入时扭矩过大，出现螺钉拧断或者被连接件开裂的问题。在小型家电外壳装配、灯具内部结构固定、低压电气元件安装这类场景中，这款螺钉的锁紧力完全可以满足日常使用的抗振动要求，不需要额外搭配螺母使用，能有效减少装配时的零件数量，降低物料管理的复杂度。建模过程中需要重点关注螺纹牙型的收尾过渡部分，靠近螺钉尖端的螺纹是逐渐收浅的，这个过渡段的长度会直接影响拧入时的导向顺畅度，不能直接把全牙型的螺纹直接切到尖端，否则实际使用时会出现开头几牙无法顺利切入工件，导致孔口被撑裂的问题。另外头部的十字槽和头部外圆的同轴度也需要控制在合理公差范围内，不然批量装配时自动锁螺丝机的批头会出现无法顺利入槽的情况，影响自动化装配的效率。
