小型数控设备用500W风冷主轴安装壳体

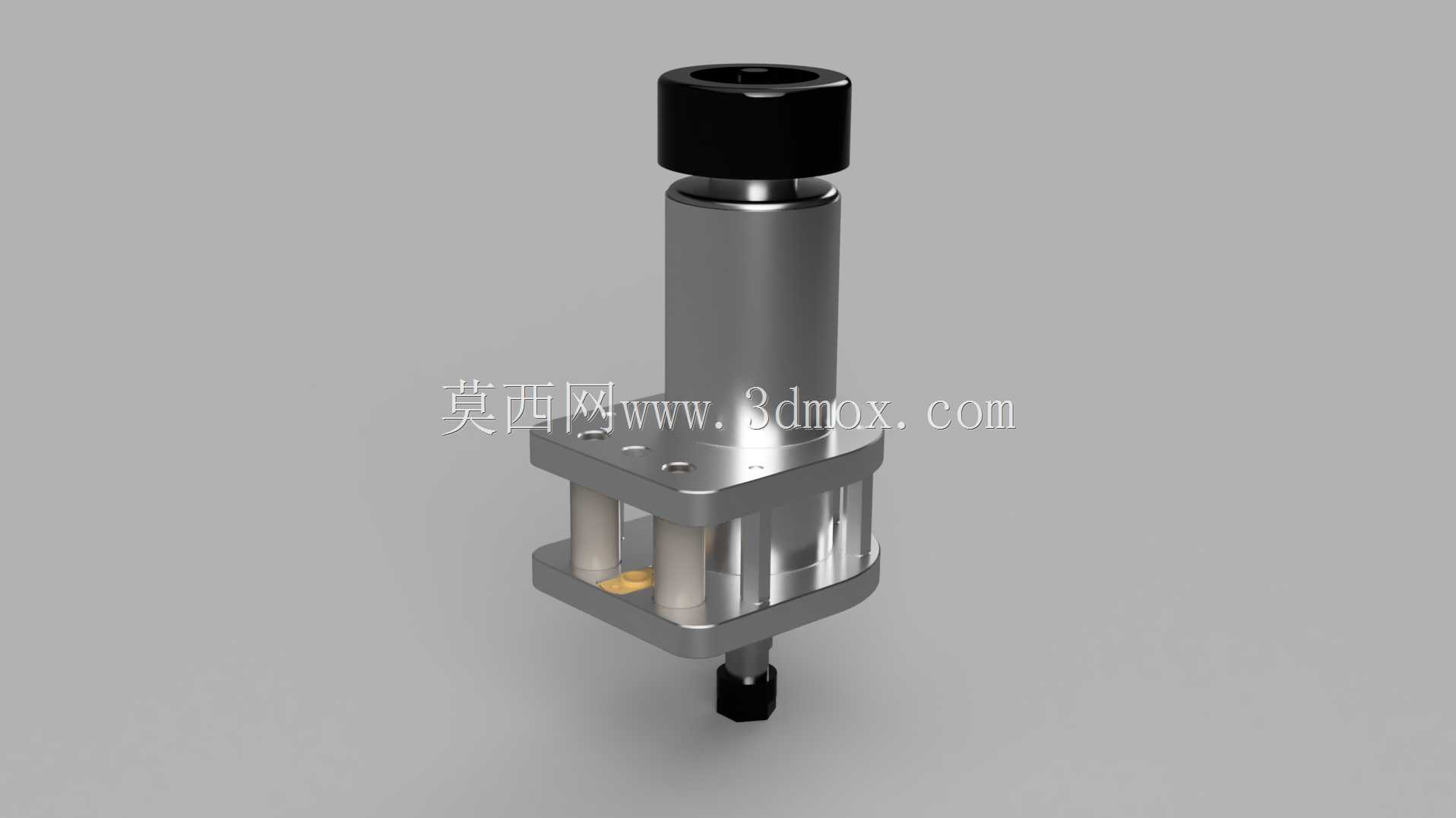

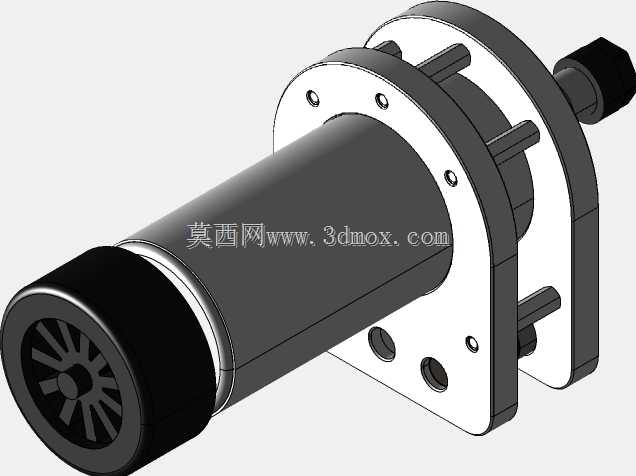

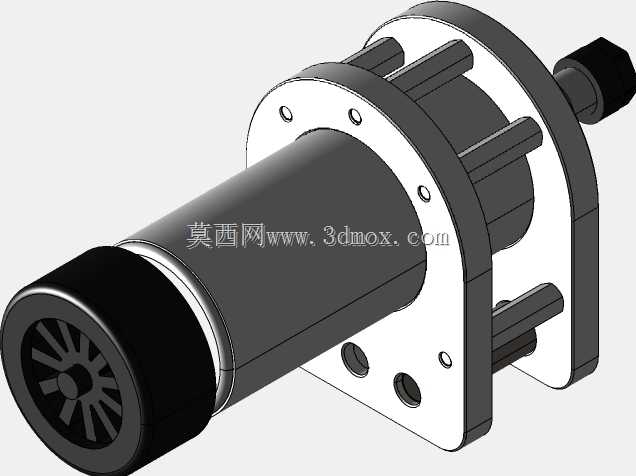

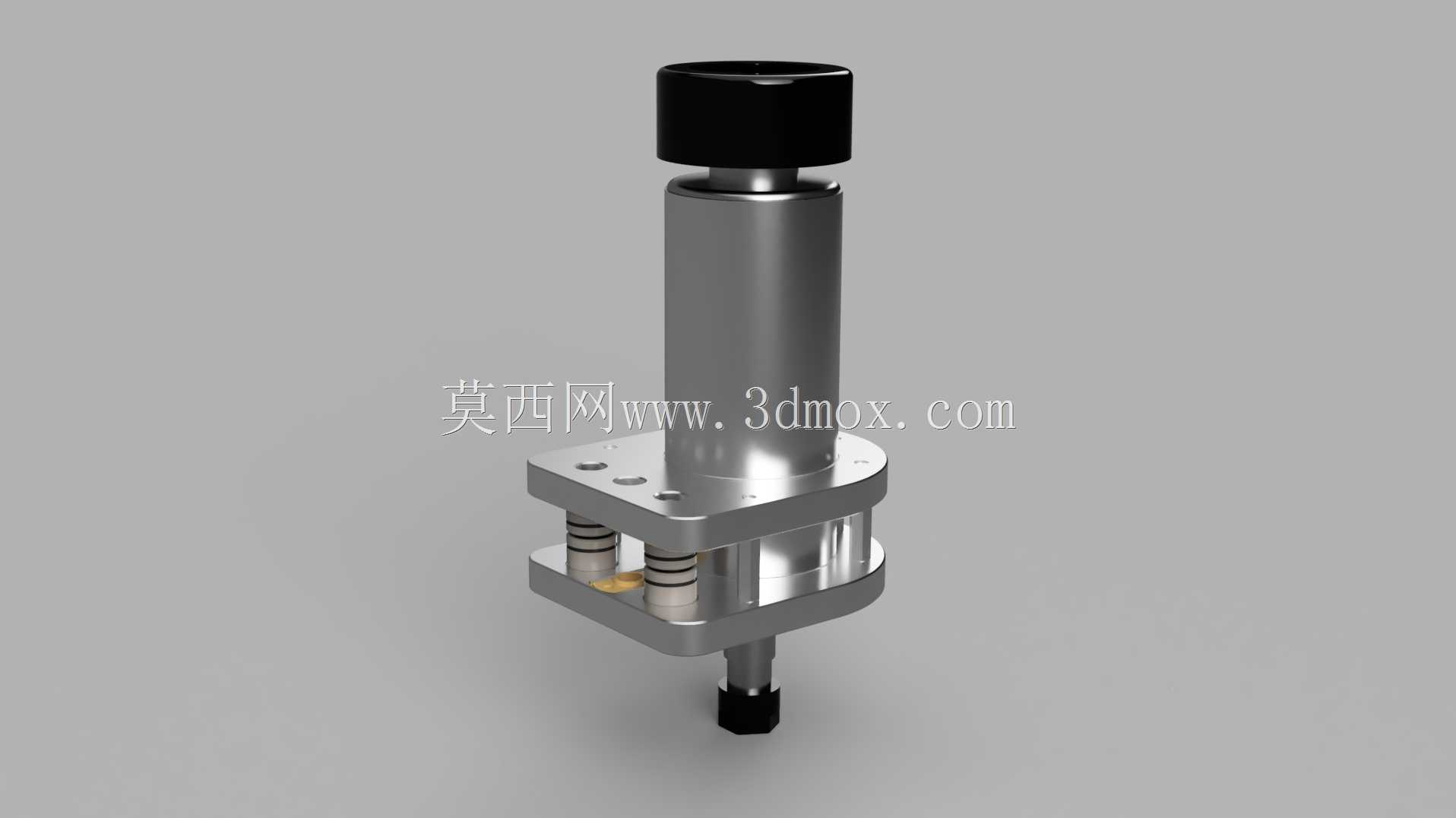

这款主轴壳体主要适配桌面级小型CNC加工设备的500W风冷主轴，常见于小型数控雕刻、软金属铣削、PCB加工等轻负载加工场景，用来完成主轴的固定安装、Z向滑动导向的集成承载，解决小型设备主轴安装零散、Z轴运动同轴度差的常见问题。设计过程中优先考虑了现有小型设备的Z轴安装空间兼容性，做了两种不同高度的版本适配不同的行程需求，35mm库存安装高度对应的版本可实现约40mm的Z向有效行程，40mm高度版本预留的Z向活动余量约5mm，50mm高度版本可实现约15mm的Z向活动余量，选型时可根据自身设备的Z轴安装腔高度、所需加工深度灵活匹配，避免出现壳体安装后超出行程边界、或者Z轴下探深度不足无法完成加工的问题。结构设计上把主轴固定座和线性轴承安装位做了一体化集成，不需要额外加装转接板来固定导向轴，减少了装配环节的累积误差，能有效提升Z轴上下运动的同轴度，降低主轴高速运转时的径向跳动。不同高度版本匹配了不同的线性轴承配置，40mm高度版本搭配4个LM8S线性轴承，适合轻负载、快进给的雕刻加工场景，运动阻力更小，响应速度更快；50mm高度版本搭配2个LM8LUU加长型线性轴承，导向接触长度更长，承载刚性更好，适合小进给量的软金属铣削加工，能减少Z轴运动过程中的偏摆，提升加工表面质量。壳体的主轴安装孔做了同轴度公差约束，和上端的锁紧螺母配合可以牢牢抱紧主轴外壁，避免高速运转时主轴出现打滑移位；下端预留了刀具安装的避让空间，不会干涉夹头、螺母的装拆操作；侧面的轴承安装孔做了定位止口，装配线性轴承时可以直接卡入到位，不需要额外调整轴承的同轴位置，降低现场装配的调试难度。整体外形采用方正的安装法兰结构，四个角预留了和Z轴滑台连接的安装孔位，安装时可以直接对齐现有滑台的孔位完成固定，不需要额外打孔改装，适配多数桌面级CNC3018系列设备的安装接口，能直接替换原有强度不足的塑料主轴座，提升整机Z轴的结构刚性。
