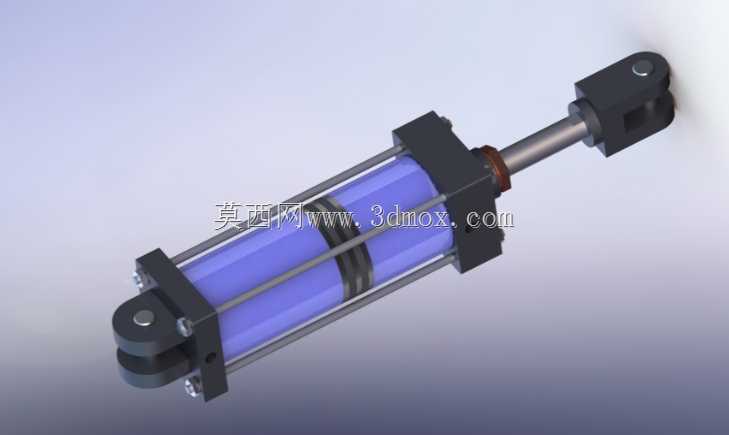

双耳环安装式拉杆型液压活塞缸结构

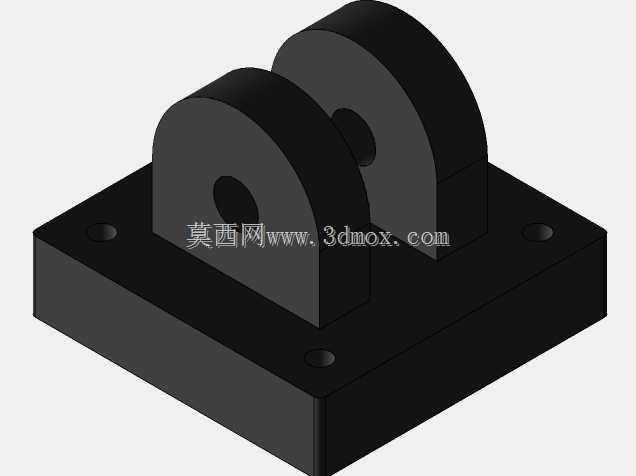

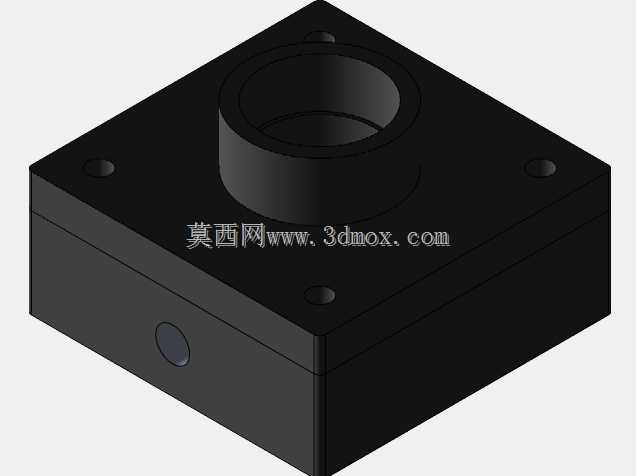

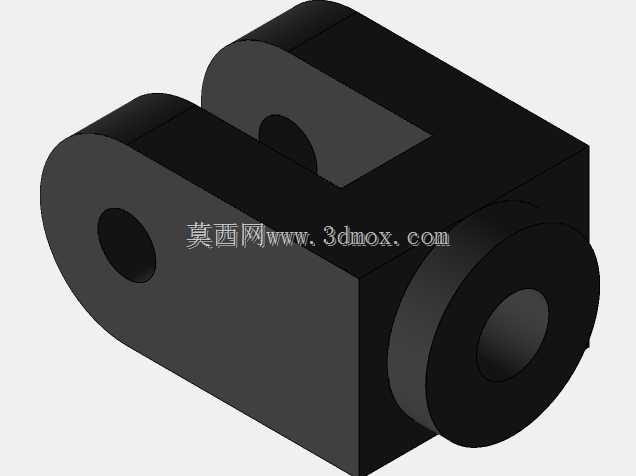

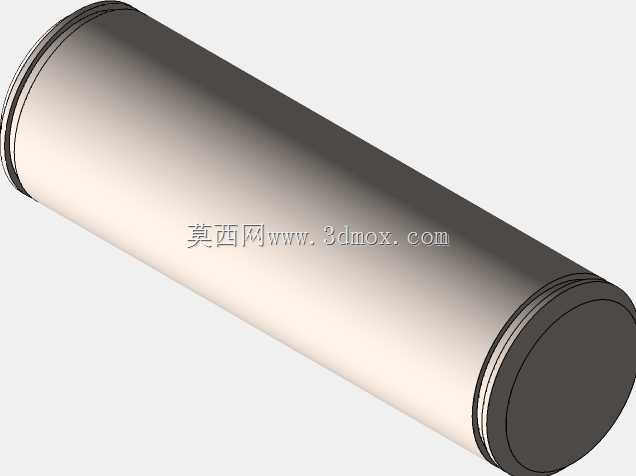

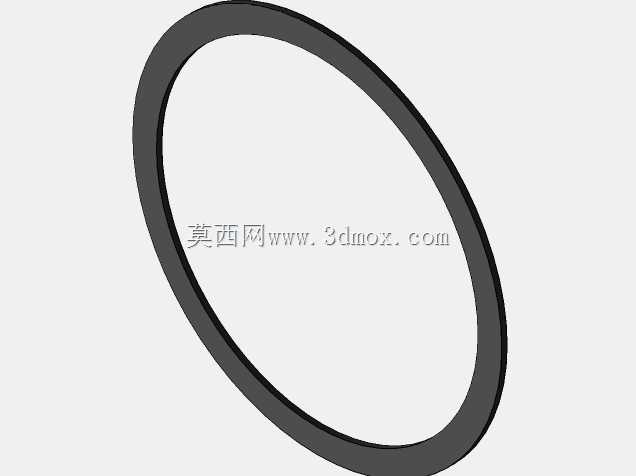

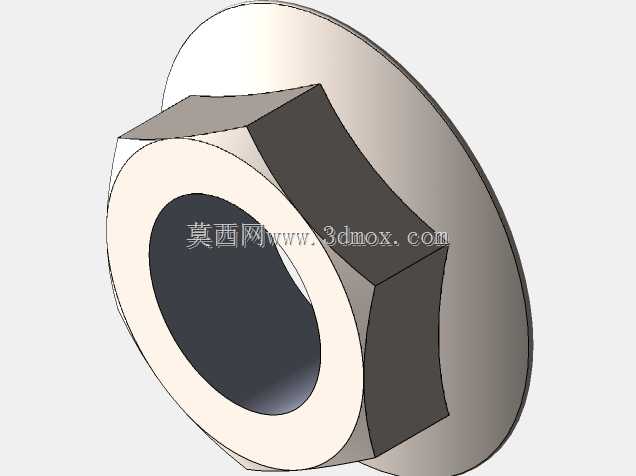

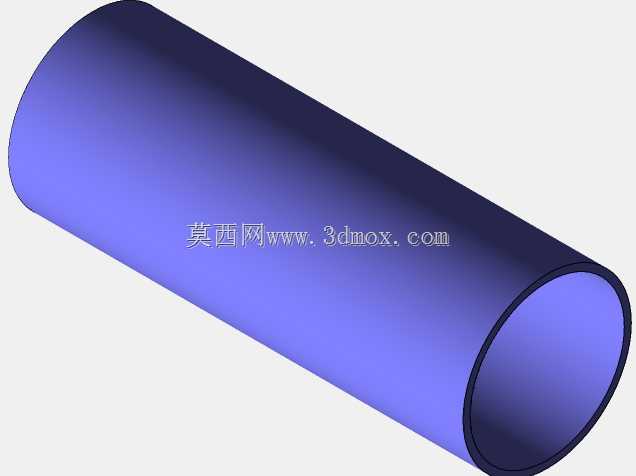

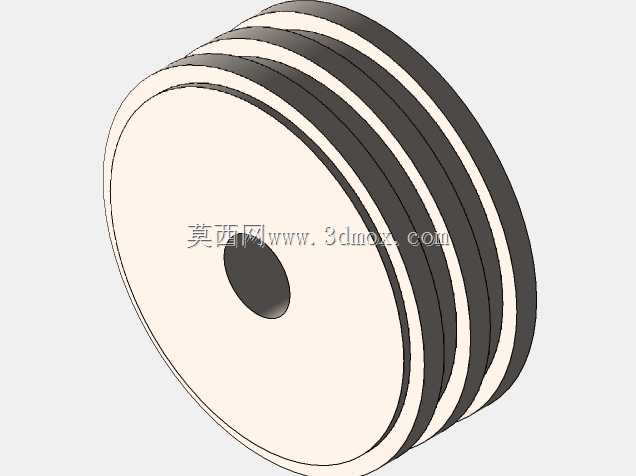

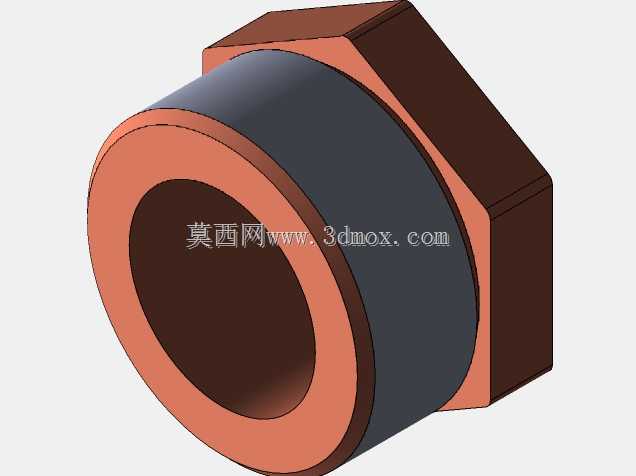

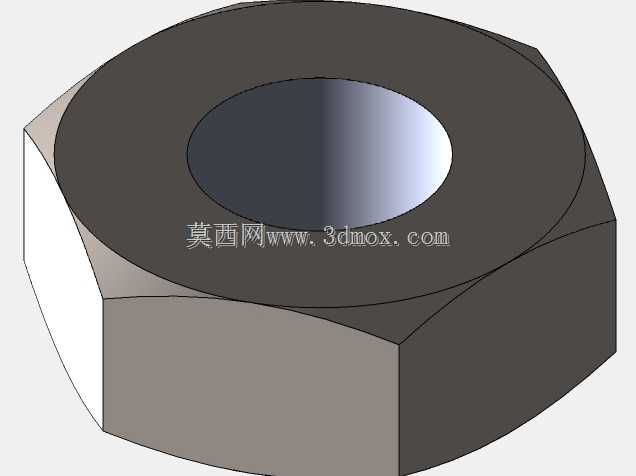

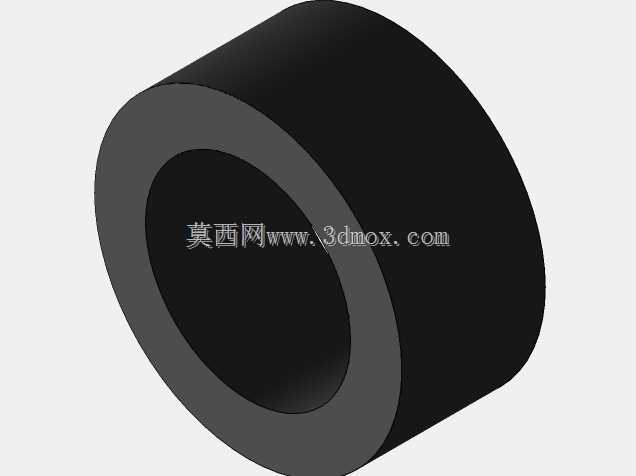

在各类工业液压传动系统中，这类拉杆式双耳环连接的液压活塞缸，是实现直线往复力输出的核心执行部件，常见于机床工装夹紧回路、工程机械作业机构、自动化生产线推料工位、重型设备姿态调整单元，能够将液压系统的压力能稳定转换为机械能，带动负载完成指定行程的直线推拉动作。从结构设计逻辑来看，该缸采用四根通长拉杆完成前后端盖与缸筒的轴向锁紧，相比法兰焊接式缸体，拉杆结构的拆装维护门槛更低，密封件更换、缸筒内壁检修时无需破坏主体焊接结构，端盖与缸筒的同轴度可通过拉杆预紧力的均匀调整实现校准，能有效降低活塞杆运行过程中的偏磨风险。两端的双耳环铰接结构，是为了适配安装基座存在小幅角度摆动的工况，避免设备运行过程中因机架形变、负载受力方向偏移产生的径向附加力直接作用在活塞杆与导向套上，延长导向环、杆密封的使用寿命，铰接孔内可配套自润滑轴套，减少日常运维的润滑频次。缸体内部活塞采用双道密封搭配导向支撑环的结构，将缸筒内腔分隔为无杆腔与有杆腔两个独立容腔，通过两个油口的压力油进出切换，带动活塞杆完成伸出与缩回动作，活塞上的支撑环可避免活塞金属本体与缸筒内壁直接接触摩擦，降低缸筒内壁拉伤的概率，同时能承受一定的侧向负载，适配多数非纯轴向受力的作业场景。从安装边界来看，这类缸的外形尺寸遵循通用拉杆液压缸的尺寸规范，缸筒外径、活塞杆直径、两端耳环的孔距与孔径都匹配常规安装接口，选型时可直接对应系统压力、额定输出力、行程长度的需求完成适配，无需额外定制安装转接件。设计过程中需要重点校核拉杆的预紧力是否满足额定工作压力下的轴向抗拉需求，避免高压工况下端盖出现渗漏，同时要核算活塞杆的长径比，行程较长的工况下需要额外考量活塞杆伸出后的挠度，避免活塞杆弯曲变形引发卡滞。缸筒内壁的粗糙度、活塞与缸筒的配合间隙、导向套与活塞杆的同轴度，都是影响油缸内泄量、启动压力、运行平顺性的核心参数，建模时所有密封槽的尺寸都需要对应密封件厂商的样本规范，不能随意设定槽宽与槽深，否则会直接影响密封效果与使用寿命。
