槽轮式间歇传动机构结构设计

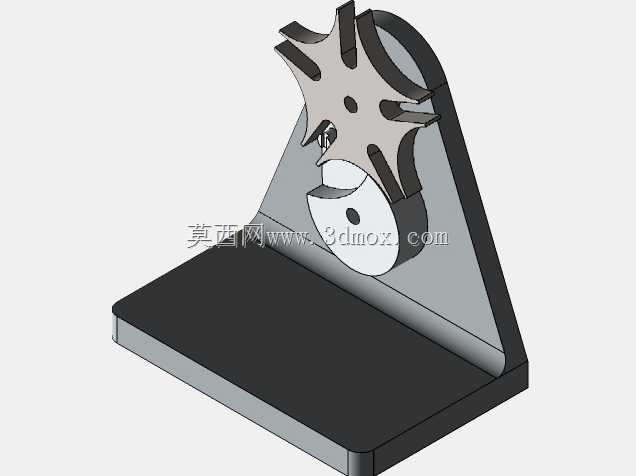

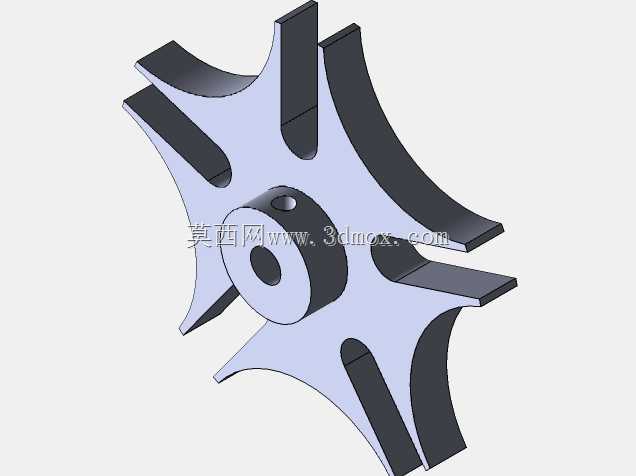

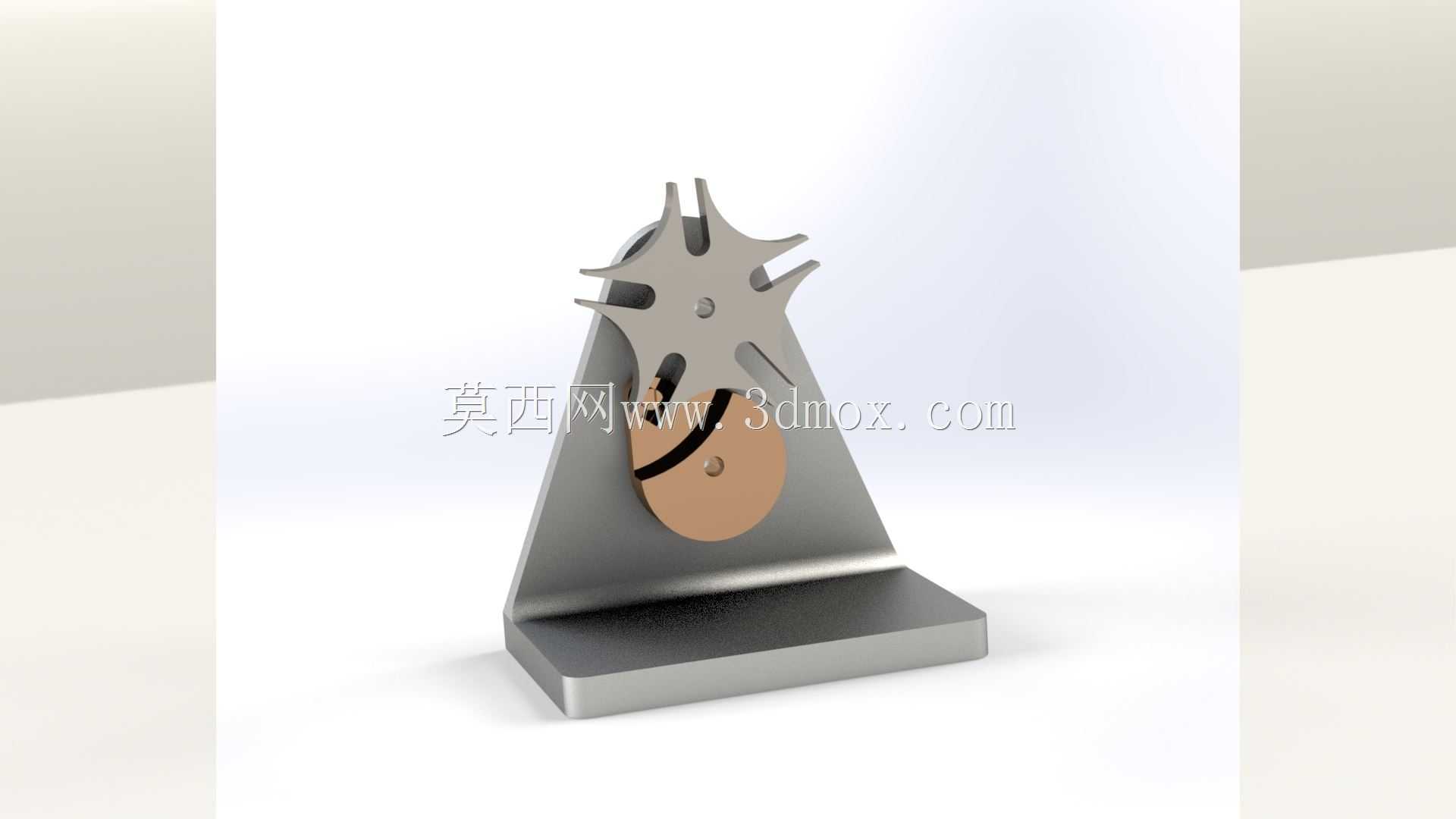

该间歇传动机构常被用于需要实现周期性转位、步进送料的自动化产线工位切换场景，比如多工位装配台的分度转位、包装设备的间歇送料、印刷机械的步进走纸，以及轻工机械里需要固定角度间歇转动的执行端，能将主动件的连续匀速转动转化为从动件的周期性间歇转动，相比棘轮机构传动平稳性更好，冲击载荷更小，适合中低速、分度精度要求适中的工位传动场景。从结构设计来看，整个机构采用立式支座安装形式，底部为带安装孔的矩形安装底座，可直接通过螺栓固定在设备安装台面，安装边界需预留主动拨盘的转动空间，以及槽轮转动时的径向避让尺寸，整体安装高度适配常规桌面级自动化设备的安装空间，支座采用三角形立板支撑结构，保证传动过程中的支撑刚度，避免拨销入槽时产生结构形变影响传动精度。主动件为带圆柱拨销的偏心圆盘，拨销采用圆柱结构，入槽时能平滑切入槽轮的径向槽，减少刚性冲击，圆盘上设置的锁止弧在槽轮停歇阶段能与槽轮的凹弧面完全贴合，保证停歇时段槽轮的位置固定，不会出现惯性窜动，这一设计直接决定了工位停歇时的定位稳定性，不需要额外增加锁止定位结构就能实现可靠的停歇定位。从动槽轮采用星形多槽结构，径向槽的数量直接决定每次间歇转动的分度角度，该结构的槽型设计做了槽口圆角过渡，避免拨销进出槽时出现卡滞，槽轮与输出轴采用键连接传递扭矩，输出轴端可直接连接转台、送料辊等执行部件。设计过程中需要重点校核拨销进入径向槽时的切入角度，保证拨销的运动方向与槽的中心线切线方向重合，减少附加径向载荷，同时要计算槽轮的运动系数，保证停歇时间与运动时间的配比符合工位动作的时长需求，锁止弧的配合间隙需要控制在合理范围，间隙过大会导致停歇时的位置窜动，间隙过小则会出现转动卡滞、磨损加剧的问题。整个机构的传动副没有复杂的齿轮啮合结构，加工装配难度低，日常维护只需要定期在拨销与槽的接触面、转轴支撑处添加润滑脂即可，适合在无剧烈冲击、环境清洁的工业场景下长期运行，相比凸轮式间歇机构，加工成本更低，装配调试难度更小，对于分度精度要求在丝级以下的中低速间歇传动场景，具备很高的应用性价比。
