十字槽沉头自攻螺钉3mm规格三维结构

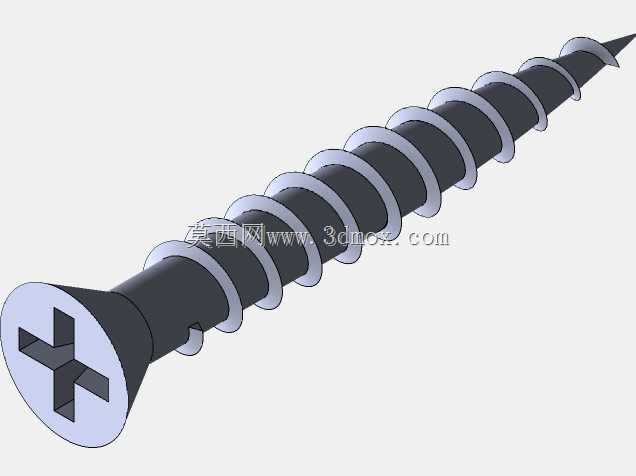

日常做消费电子外壳装配、小型家电壳体拼接、薄钣金件快速固定的时候，很少有人会特意关注一颗3mm规格自攻螺钉的细节，但恰恰是这类用量极大的通用紧固件，建模时的细节偏差往往会导致后续装配干涉、锁附滑牙、头部凸起影响外观等一系列问题。这版模型还原的是十字槽沉头自攻螺钉的完整结构，先从实际使用场景说起，这类小规格螺钉最常出现在塑料壳体的自攻锁附场景，比如路由器底壳、小型充电器外壳、桌面小家电的上下盖拼接，不需要预先攻丝，直接通过螺钉自身的螺纹在预制的光孔内挤压出啮合螺纹，装配效率远高于机丝螺钉加螺母的组合，也不需要额外的垫片来调整头部高度。

从设计思路上看，沉头结构的核心作用是让螺钉头部完全沉入工件的沉孔内，锁附完成后头部表面与工件表面齐平，不会出现凸起刮蹭、影响外观平面度的问题，建模时特意还原了沉头的90度锥角，这个角度是行业通用的标准锥角，和常见的沉头钻、沉头铣刀的加工角度完全匹配，不会出现螺钉放不进沉孔、或者头部沉入深度不足的问题。头部的十字槽深度和槽型尺寸也做了精准还原，槽口的倒角做了细微处理，实际装配时十字批头可以顺利导入槽内，不会因为槽口边缘的锐边导致批头打滑、拧花槽口的问题，很多新手建模时容易忽略槽口的导入倒角，实际生产中就会出现自动锁螺丝机批头对位不准、卡料的问题。

螺纹部分采用的是自攻螺钉专用的粗牙螺纹，牙型角、螺距都匹配3mm规格自攻钉的通用参数，螺纹尾部的导向锥做了渐进收窄的处理，锁附时可以顺利对准预制孔，不会因为尾部太尖戳伤孔壁另一侧的元器件，也不会因为尾部太钝导致锁附扭矩过大、塑料柱开裂。螺杆部分的光杆段和螺纹段的同轴度在建模时做了严格约束，实际高速锁附时不会出现螺钉摆动、晃偏孔位的问题。

说到安装边界，这类3mm自攻螺钉适配的预制光孔直径通常在2.2mm到2.5mm之间，根据被锁附材料的硬度调整，ABS类软胶料可以取偏小的孔径，PC、玻纤增强类硬塑料可以取偏大的孔径，沉孔的直径需要做到5.5mm左右，深度控制在2.2mm，才能保证螺钉头部完全沉入不凸起。锁附时的扭矩需要控制在0.3N·m到0.5N·m之间，扭矩过大很容易拧滑塑料柱内的螺纹，导致锁附失效，扭矩不足则会出现壳体拼接缝隙、松动异响的问题。

很多结构工程师在做装配体建模时，往往直接调用标准件库的螺钉，但通用标准件库的模型经常会出现螺纹牙型简化过度、沉头角度偏差、槽型尺寸不准的问题，导出工程图或者做运动仿真时容易出现干涉报错，这版模型把所有装配相关的关键尺寸都做了精准还原，不管是用来做整机装配的干涉检查，还是做锁附工艺的模拟，都能直接复用，不需要再反复调整尺寸。另外在做薄钣金件的固定时，这类3mm自攻螺钉也可以搭配翻边孔使用，翻边高度控制在3mm左右时，螺纹啮合的牙数足够，锁附强度可以满足一般的钣金护罩、设备外壳的固定需求，不需要额外焊接螺母或者压铆螺母柱，能有效降低加工成本。

从结构细节上看，螺钉头部和螺杆衔接的位置做了微小的退刀过渡，不会出现应力集中的问题，实际承受拉力时不会在头杆衔接的位置断裂，很多廉价螺钉的失效问题就出在这个位置，因为加工时退刀槽过深，导致截面强度不足，受冲击时容易断头。螺纹的牙顶做了微小的圆角处理，不是锋利的锐边，锁附时不会过度切削塑料孔壁，导致塑料碎屑掉落在壳体内部造成电路短路的隐患，这也是很多人容易忽略的细节，锐边的螺纹牙在拧入塑料时会刮下大量碎屑，而带微小圆角的牙型是挤压成型螺纹，产生的碎屑极少，更适合电子类产品的内部装配。
