M4规格十字槽沉头螺钉结构设计

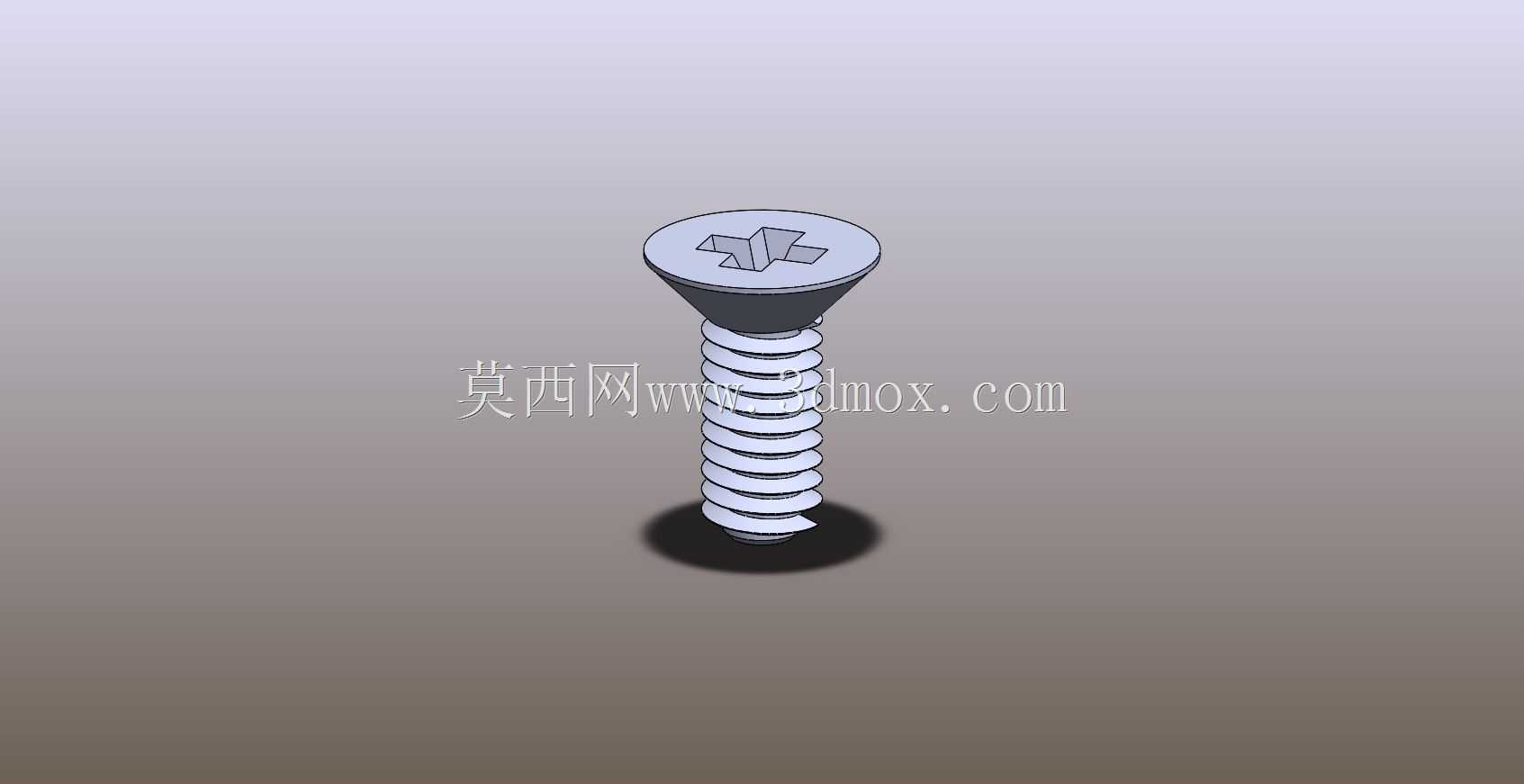

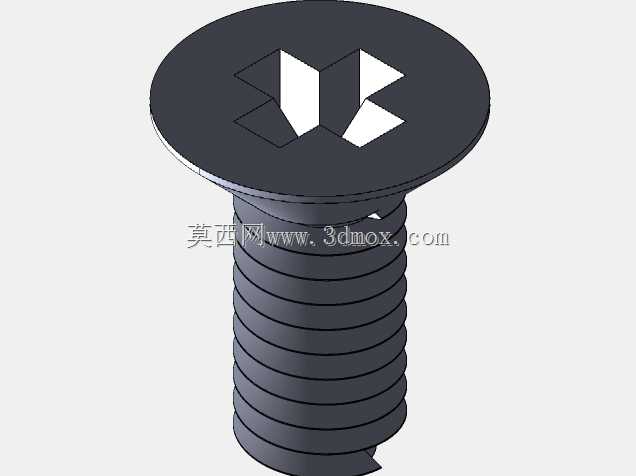

在各类机电设备装配、钣金结构连接、消费电子外壳固定、小型工装夹具组装场景中，沉头十字槽螺钉是应用频次极高的紧固连接件，这款M4规格的沉头螺钉，设计时充分考量了沉头安装的齐平要求，头部采用90度标准沉头锥角，能够完全嵌入预制的沉孔内部，安装完成后螺钉头部不会突出被连接件表面，不会对设备外部轮廓造成干涉，也能避免突出的棱边剐蹭操作人员或周边管线，在需要平整外观面的设备外壳、钣金护板、装饰面板连接场景中适配性极强。头部的十字槽结构采用Phillips标准槽型设计，槽型的深度、锥度与十字螺丝刀的配合间隙经过合理匹配，装配时螺丝刀能够与槽型充分贴合，施加拧紧力矩时不容易出现滑牙、脱槽的问题，既适合手动螺丝刀的小批量装配作业，也能适配电动螺丝刀的自动化批量拧紧工位，在装配线上能有效降低装配不良率。螺杆部分采用标准公制粗牙螺纹设计，螺纹牙型的牙距、牙高都符合通用紧固件的公差要求，螺纹表面顺滑无毛刺，拧入预制螺纹孔或者自攻适配的预制底孔时，阻力均匀，不会出现卡滞、偏斜的问题，能够提供稳定的轴向锁紧力，保证被连接件之间的贴合紧密性，不会因为设备运行中的振动出现松脱。设计过程中，沉头头部的直径、厚度与M4螺杆的尺寸做了合理匹配，既保证头部有足够的承压面积，拧紧时不会压溃被连接件的沉孔接触面，也不会因为头部尺寸过大导致沉孔加工量增加，给前端的钣金加工、机加工环节增加不必要的工序成本。安装时需要注意，被连接件上的沉孔深度要与螺钉头部的厚度匹配，保证螺钉拧紧后头部端面与被连接件表面齐平，同时螺纹旋合长度要满足受力要求，针对不同材质的被连接件，比如铝合金、塑料、冷轧钢板，需要匹配对应的底孔尺寸，避免出现螺纹滑牙或者锁紧力不足的问题。这类螺钉在日常的设备维护、样机试制、小批量设备组装中都属于常备的标准紧固件，建模时还原了螺纹的完整牙型、头部的槽型细节以及沉头锥面的结构，能够直接用于装配干涉检查、BOM清单统计、装配工艺模拟等环节，帮助结构设计人员在设计阶段就验证连接方案的合理性，提前规避安装干涉、沉孔深度不匹配、螺钉长度选型错误等常见问题，减少后续样机试制阶段的改模、返工成本。
