ESP8266NodeMCU开发板Lua外壳结构

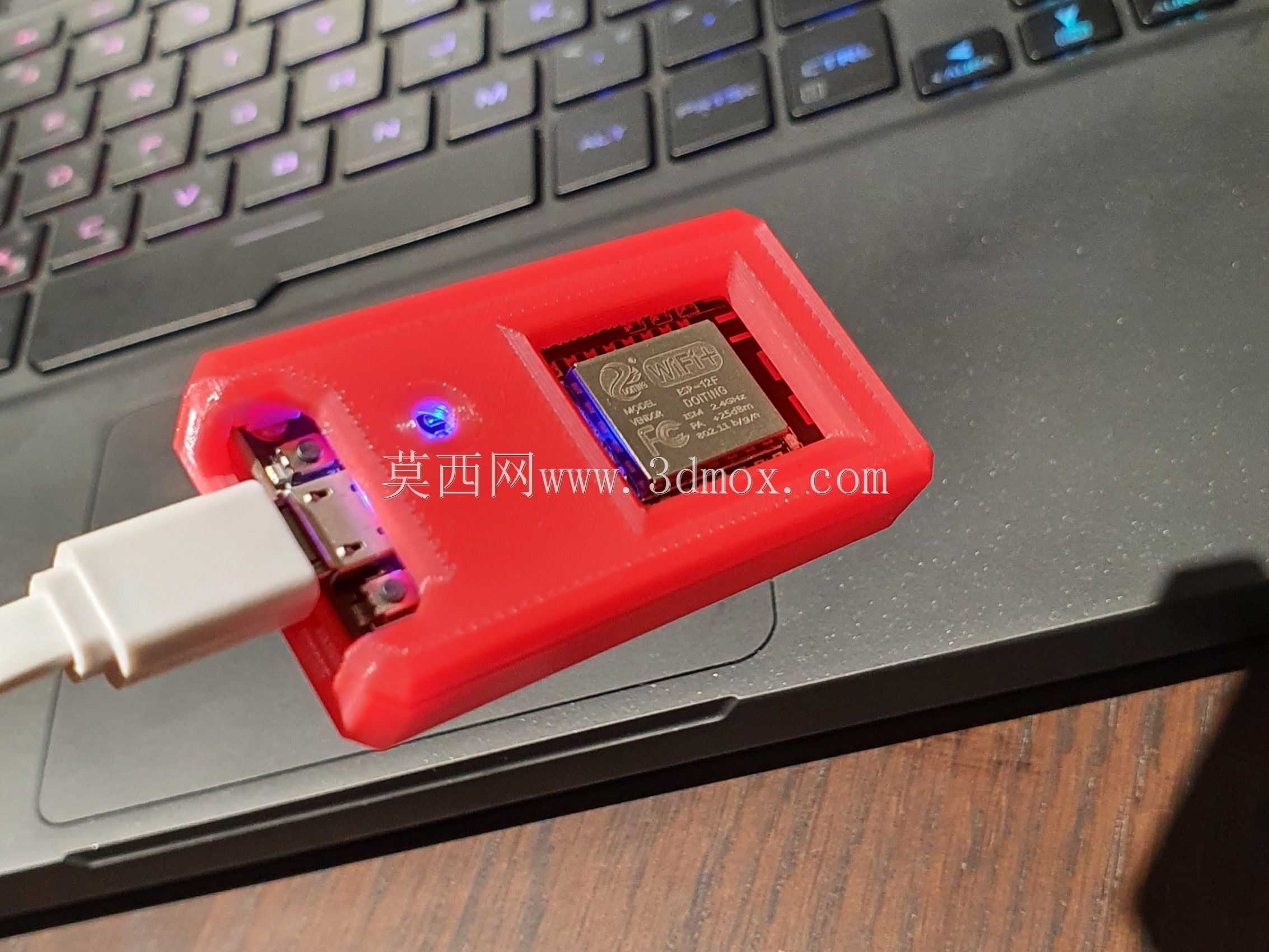

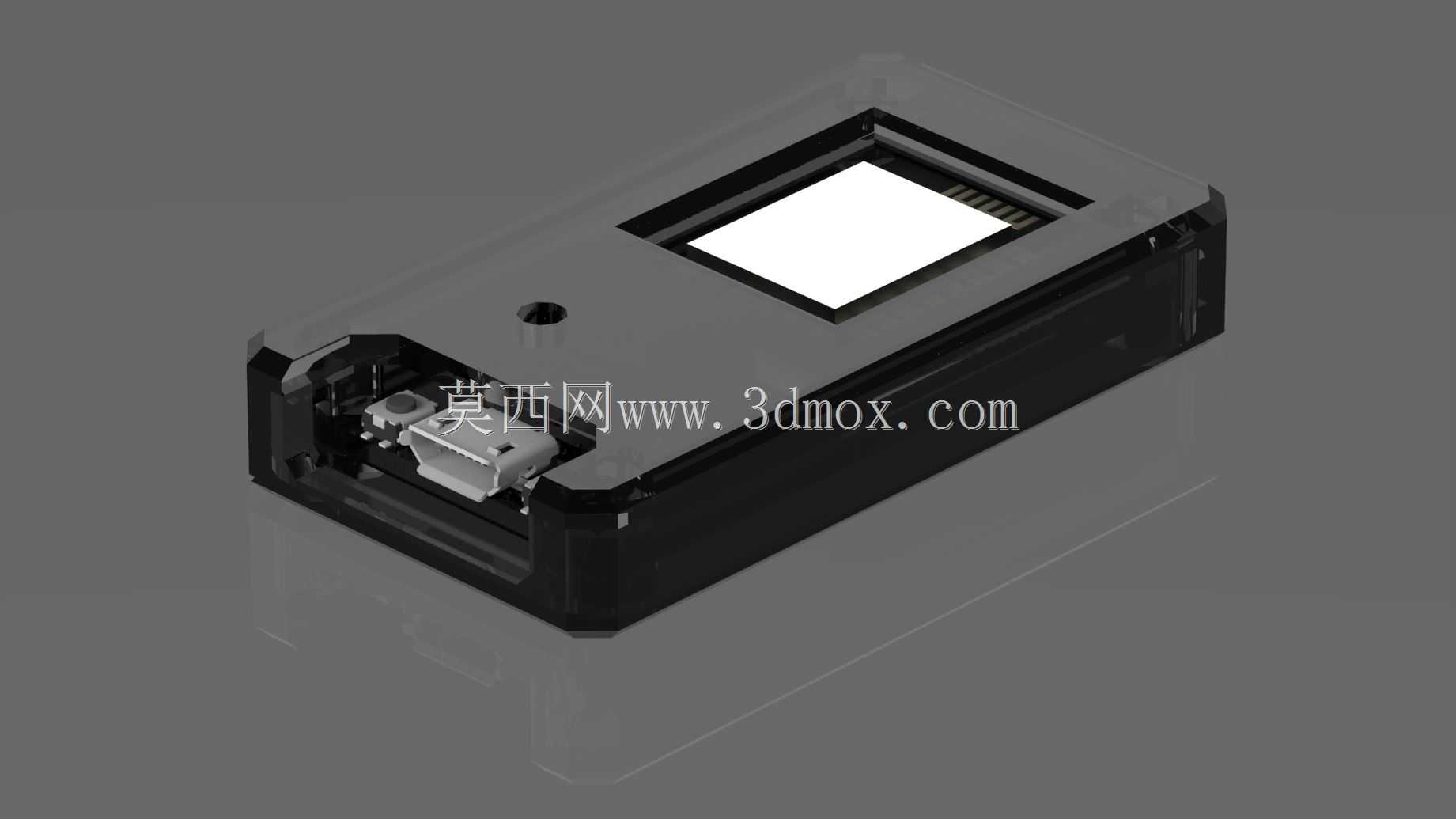

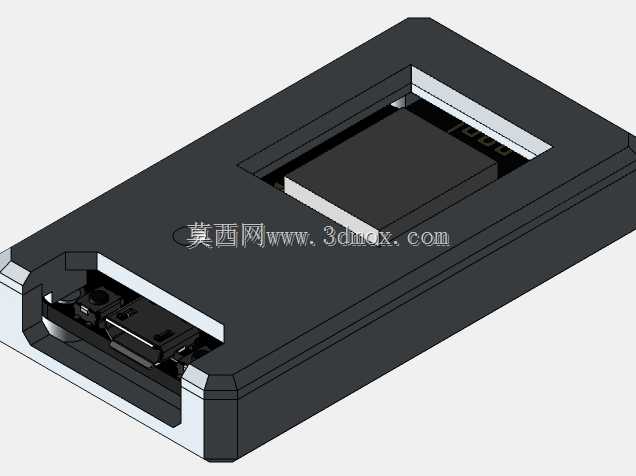

这款壳体是针对ESP8266 NodeMCU Lua开发板设计的配套防护结构，日常在嵌入式开发、物联网终端原型搭建场景中使用频率极高。做过物联网项目的工程师都清楚，裸板在调试、部署阶段很容易出现引脚误碰短路、积灰落尘、接口受力松脱的问题，这款壳体刚好能覆盖这些实际使用中的痛点。从结构设计来看，壳体采用上下扣合的装配方式，不需要额外螺丝固定，拆装时直接沿合模缝轻轻撬开即可，日常烧录固件、外接杜邦线的时候不用完全拆开壳体，操作便利性很高。壳体对应开发板的USB接口位置做了精准的开口避让，不会出现数据线插不到位、接口被壳体边缘顶住的情况，Micro USB接口完全外露，不管是短款还是带屏蔽壳的数据线都能顺畅插拔。顶部预留的方形开窗刚好对应开发板的板载LED区域，调试时可以直接观察指示灯的闪烁状态，不用拆开壳体就能判断模块的运行、联网状态，这点在现场部署调试的时候能省不少麻烦。壳体侧面针对开发板的排针区域做了半开放的槽位设计，外接传感器、执行器的时候，杜邦线可以直接从槽位引出，不会被壳体挤压线皮，也不会因为线材弯折导致排针虚接。从安装边界来看，壳体的内部型腔完全贴合NodeMCU开发板的外形轮廓，板卡放入后不会出现窜动，四周的限位筋刚好卡住板卡的四个边角，即使在振动较大的工业现场临时部署，板卡也不会在壳体内移位。壳体的壁厚控制在1.5mm左右，兼顾了结构强度和轻量化需求，日常手持调试时不会因为用力握持导致壳体变形，同时整体重量很轻，挂载在小型设备外壳上也不会带来额外的负重负担。做原型验证的时候，这款壳体可以直接把裸板的带电部分全部包裹住，避免调试过程中桌面的金属螺丝、导线头等杂物掉在板卡上造成短路，也能防止焊接残留的焊锡渣掉落到引脚之间引发故障。对于需要长期固定在设备内部的节点，这款壳体的背部预留了平整的安装面，可以用双面胶或者扎带直接固定在设备内壁，不需要额外设计安装支架，能大幅缩短原型搭建的周期。壳体的边缘做了圆角过渡处理，没有尖锐的毛边，手持操作的时候不会划手，日常收纳放在工具包内也不会刮伤其他工具或者线材。
