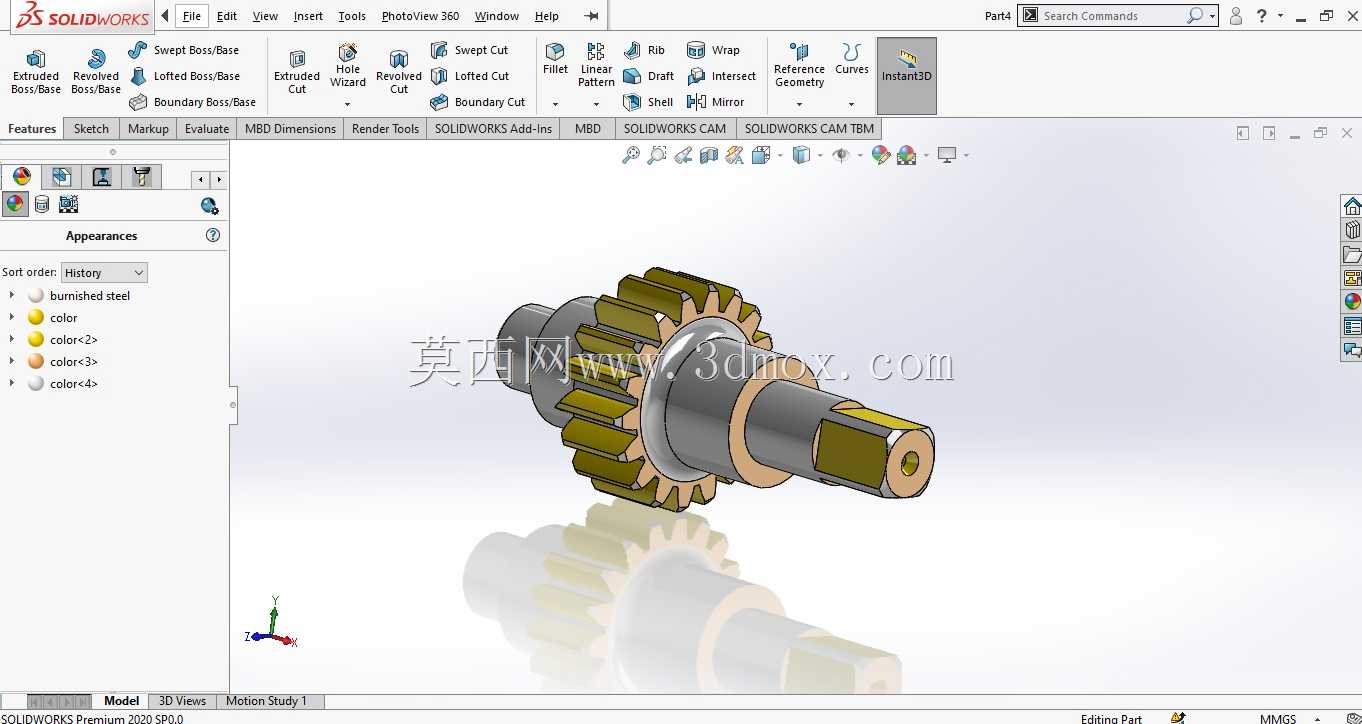

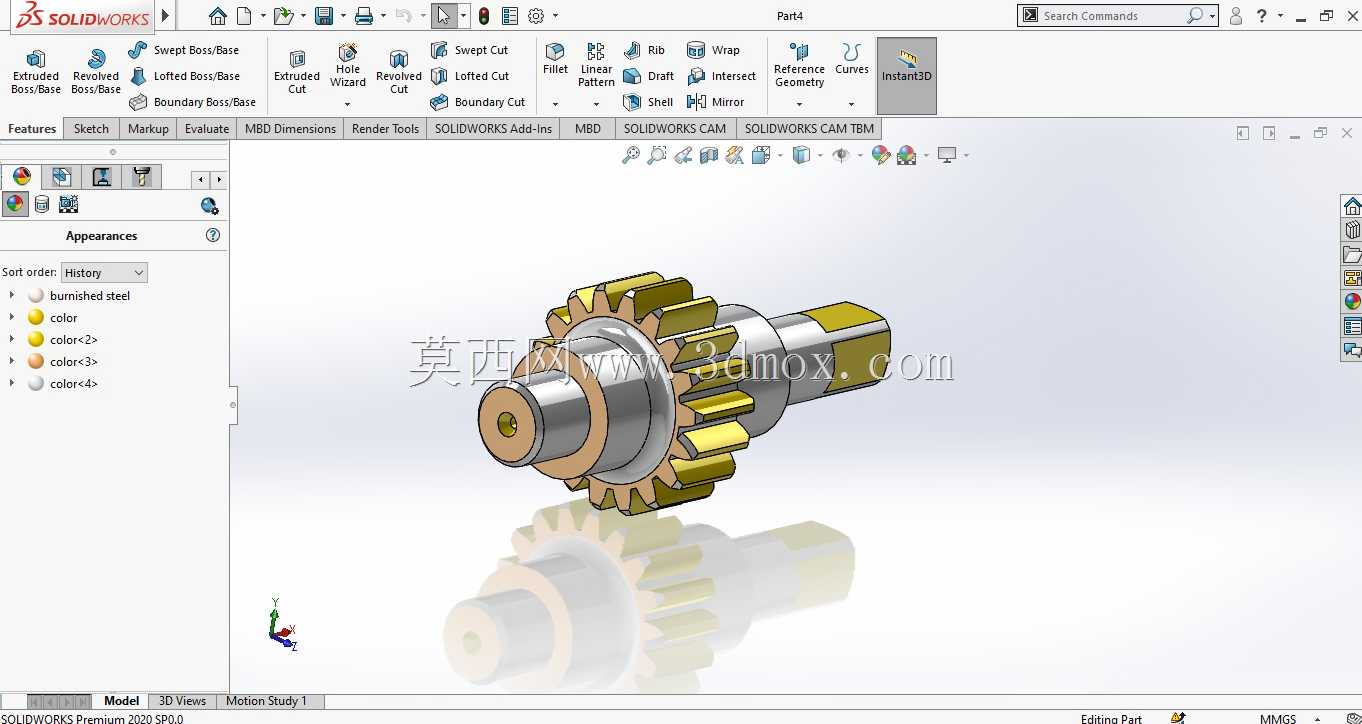

SolidWorks设计的带安装键槽齿轮轴结构

这类齿轮轴属于传动系统里的集成式核心零件，和分体装配的齿轮、轴结构不同，它直接将轮齿加工在轴体上，省去了齿轮与轴的键连接、过盈配合装配环节，能有效避免传动过程中配合间隙带来的回程误差，在中小载荷、传动精度要求较高的动力传递场景中应用十分广泛。从实际使用场景来看，这类结构常见于小型减速器的输入输出端、精密机床的进给传动单元、自动化输送设备的动力接驳位置，也会用在部分小型工程机械的辅助传动机构里，承担扭矩传递、转速匹配的核心作用。

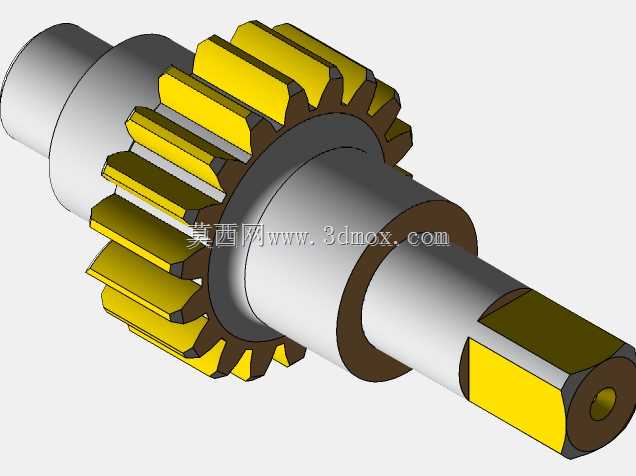

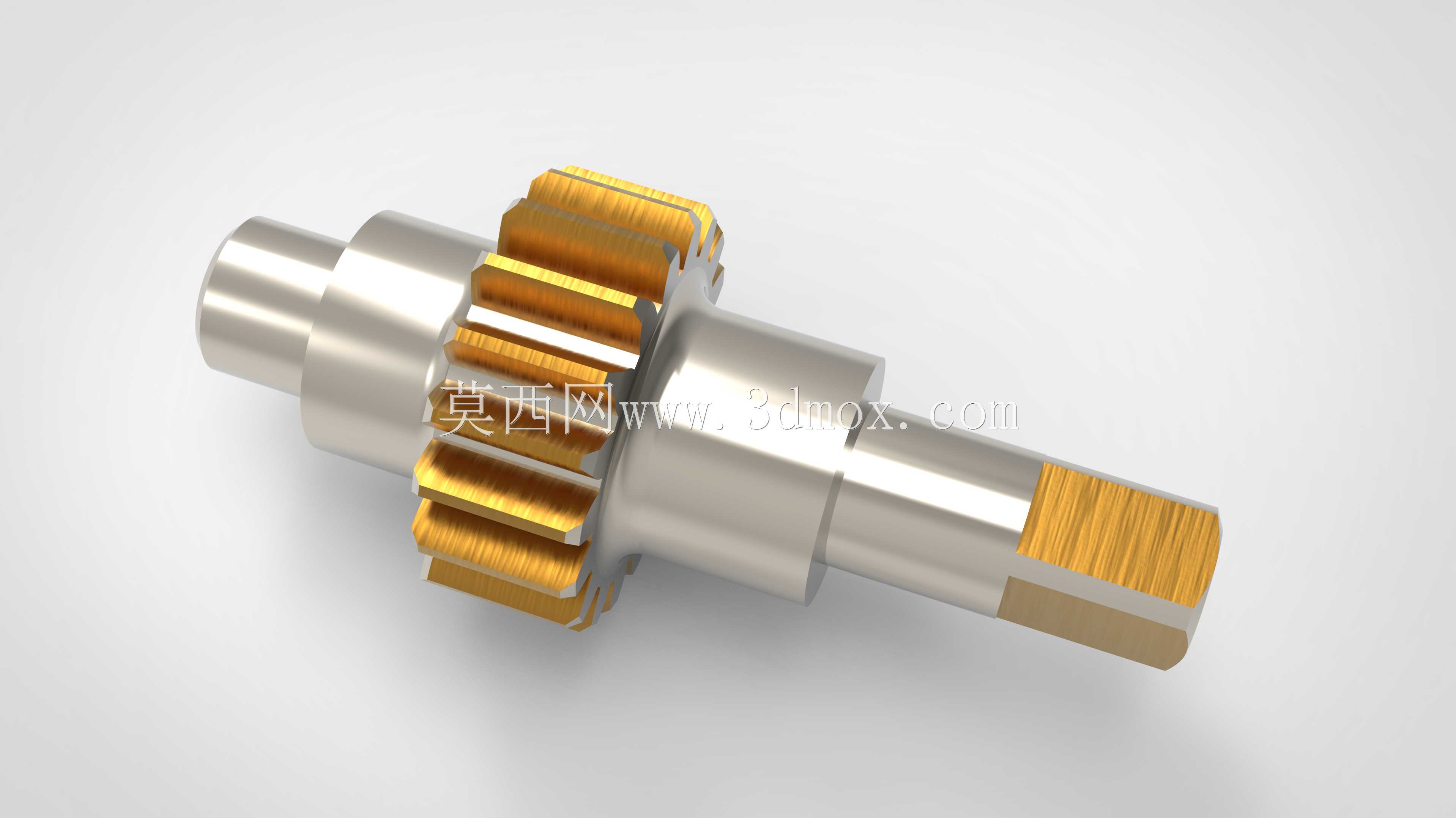

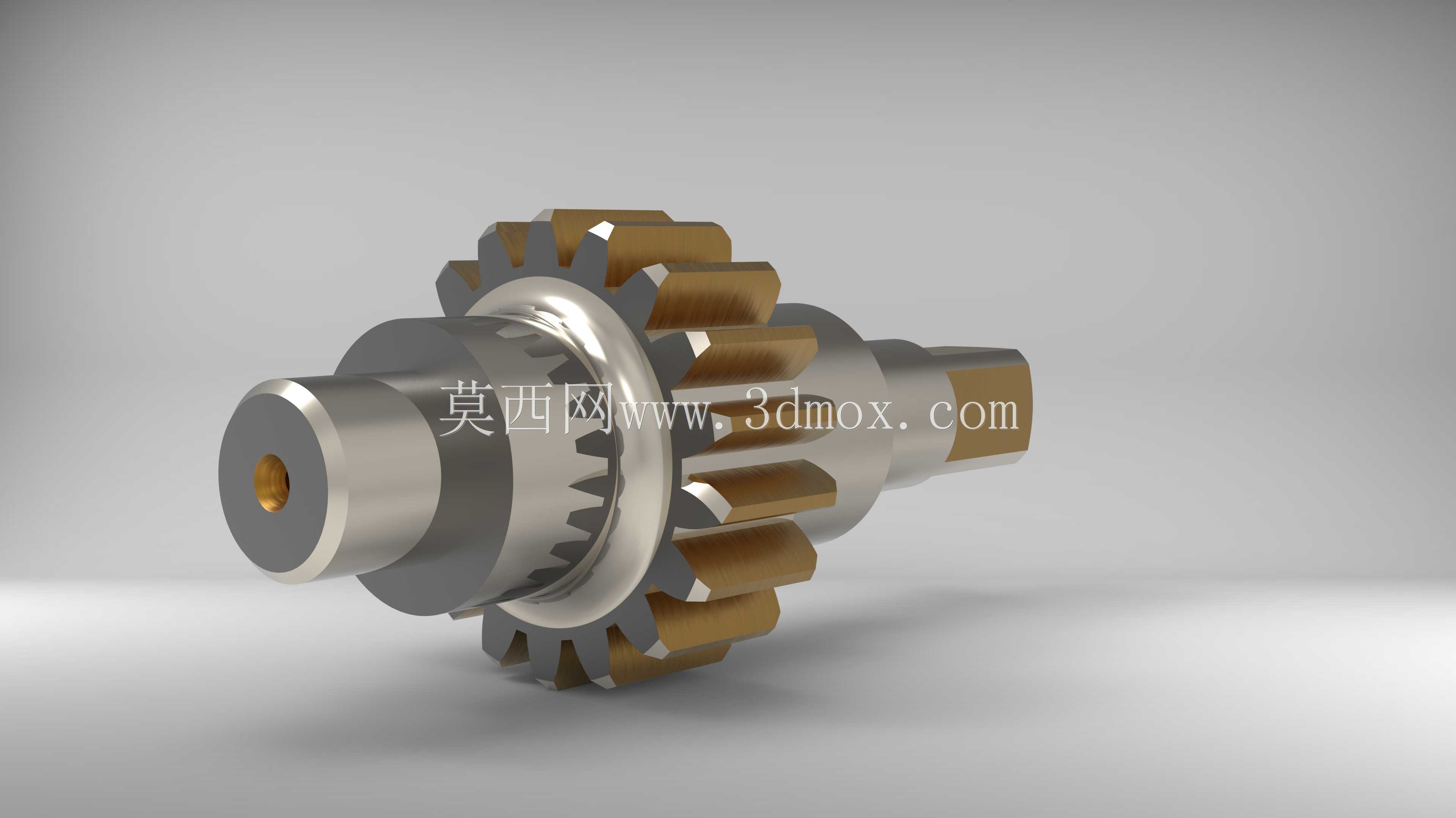

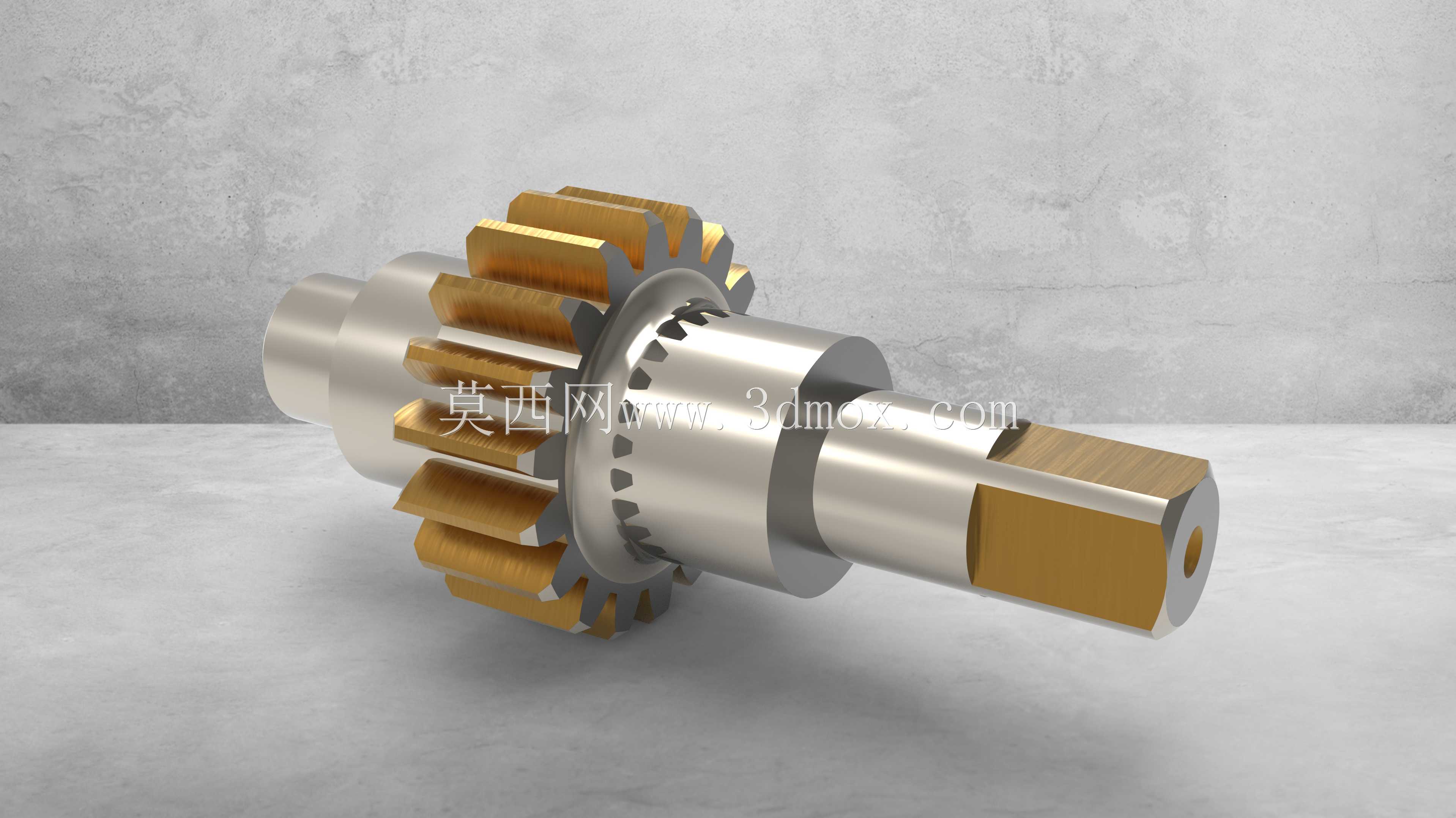

从结构设计逻辑来看，这款齿轮轴的轮齿段设置在轴身中部，两侧分别延伸出不同直径的轴颈段，用来匹配对应规格的滚动轴承，实现轴体在设备腔体内部的回转支撑；轴的一端加工有标准平键键槽，用来和外部动力输入端的带轮、联轴器或者电机输出轴形成周向固定，保证扭矩传递过程中不会出现相对打滑，轴端的中心小孔则是加工过程中用来做顶尖定位的工艺孔，也可在装配时作为注油孔或者轴向定位的销孔使用。轮齿采用直齿圆柱齿形设计，加工难度低于斜齿结构，装配时不需要额外调整轴向啮合间隙，对安装空间的轴向尺寸要求更低，适配多数开式、半开式的传动工况。

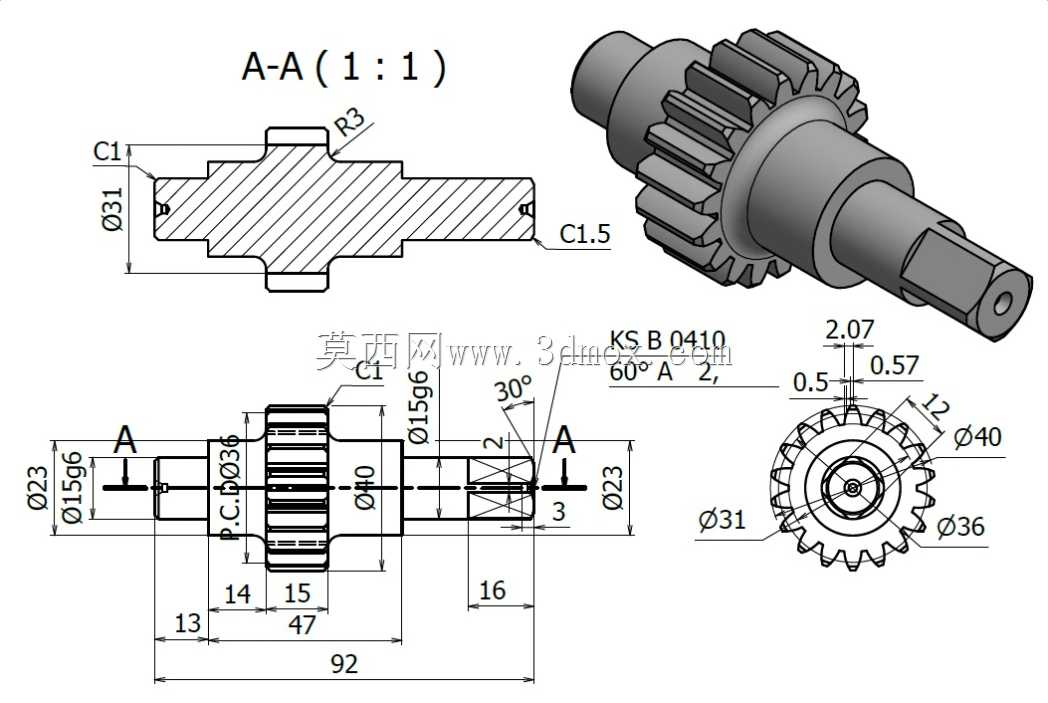

在安装边界的尺寸把控上，设计时需要优先确认几个核心尺寸的匹配关系：首先是两侧轴颈的直径公差，必须和选配轴承的内孔公差形成符合要求的过渡配合，避免过盈量过大导致轴承装配后游隙过小、回转卡滞，或是间隙过大导致轴系跳动超差；其次是键槽的宽度、深度以及轴向位置，要和对接零件的键槽尺寸完全匹配，键的长度不能超出轴端的安装段长度，防止装配时出现干涉；轮齿部分的齿顶圆直径要和配对齿轮的中心距匹配，保证啮合时的齿侧间隙处于合理范围，既不能间隙过大导致传动冲击、噪音超标，也不能间隙过小导致轮齿啮合卡滞、磨损加剧。

实际选型应用时，这类集成式齿轮轴更适合传动扭矩不超过150N·m、转速在1500rpm以内的工况，如果载荷过大，轮齿根部的应力集中会更容易导致断齿失效，这也是设计时在轮齿和轴身衔接位置做了过渡圆角处理的核心原因，圆角结构能有效分散齿根位置的弯曲应力，提升零件的抗疲劳寿命。轴身的不同直径段之间都设计了退刀槽结构，既方便磨削加工时的退刀操作，也能在装配时给轴承、轴套等零件提供轴向定位的贴合面，保证各装配件的轴向位置精度。
