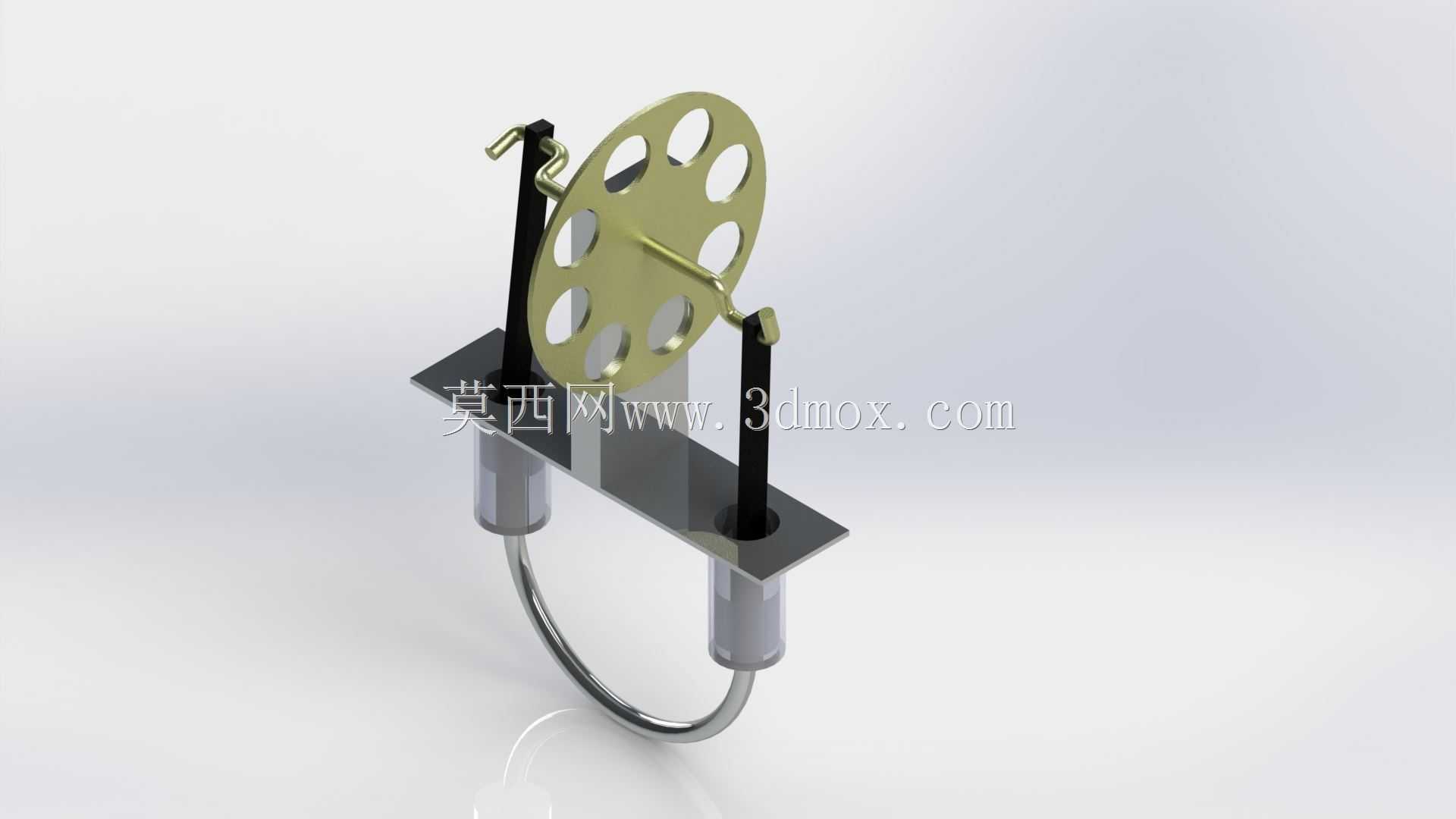

外燃式斯特林动力装置结构设计

　　在分布式微动力供能、教学演示装置、余热回收利用的场景里，斯特林循环的动力装置始终占据着独特的应用位置，这类依靠闭式循环工质受热膨胀、遇冷压缩实现动力输出的设备，不需要像内燃机那样完成缸内爆燃过程，对热源的适配范围极宽，从工业余热、生物质燃烧热到聚焦式太阳能集热都能作为其动力输入来源，在偏远区域离网供能、低噪动力需求场景下的适配性远高于传统内燃动力单元。

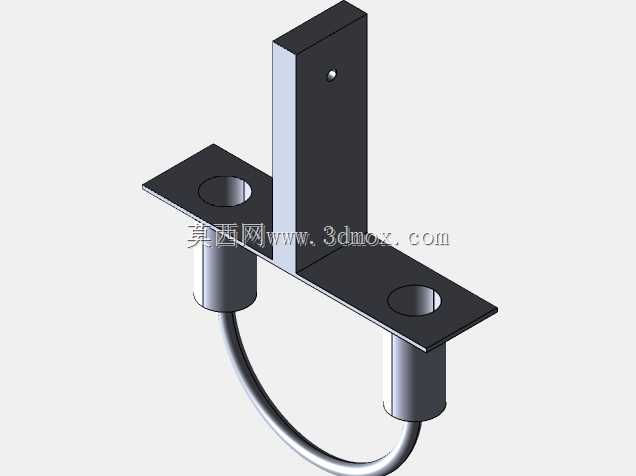

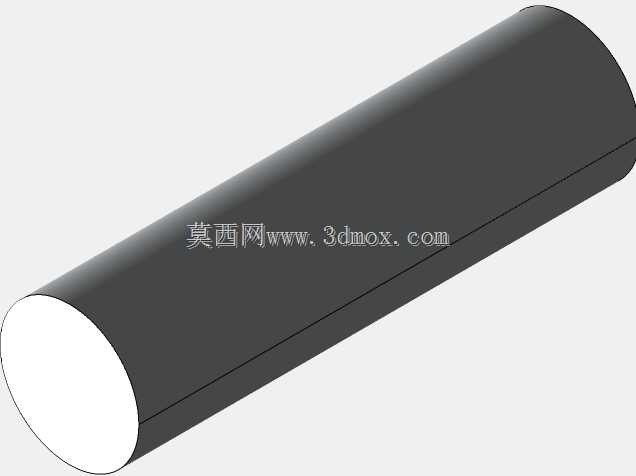

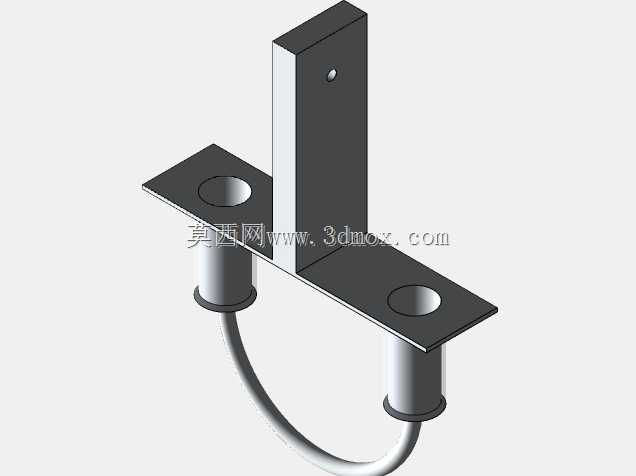

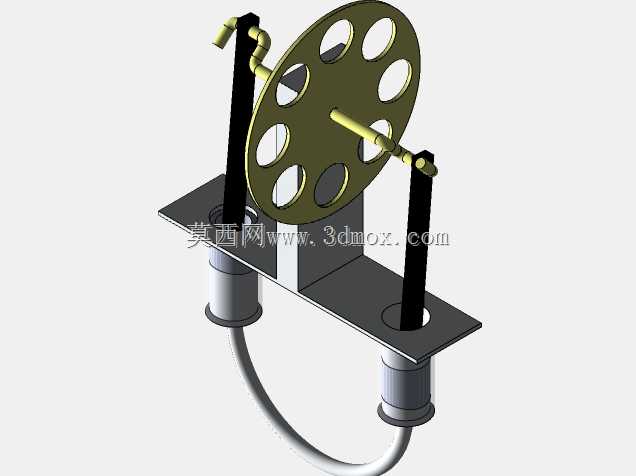

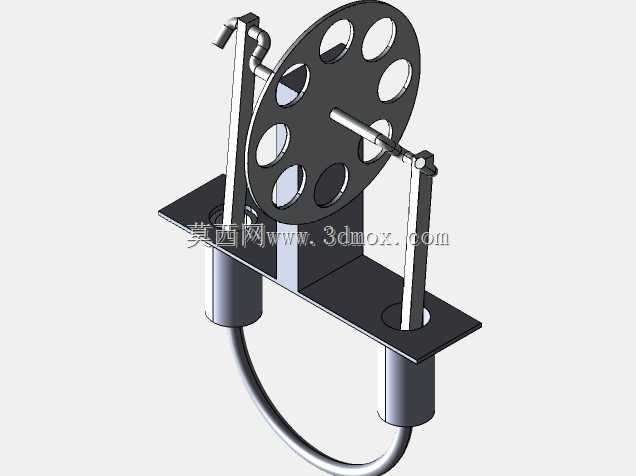

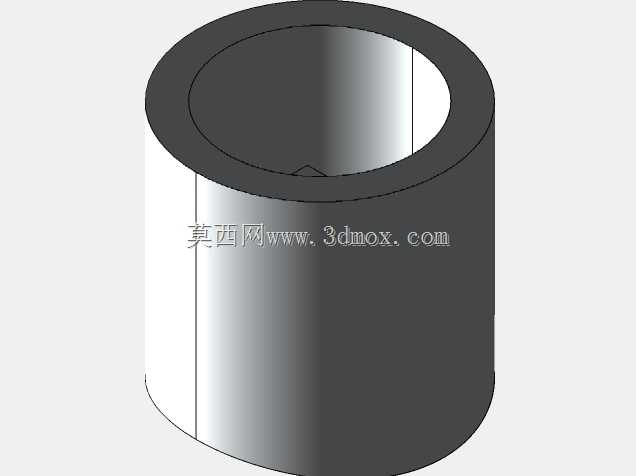

　　做这套结构的三维设计时，最先敲定的是动力缸与置换缸的轴线排布逻辑，没有采用常见的斜盘传动或者菱形传动结构，而是选择了加工难度更低、装配公差更容易控制的曲柄连杆平行排布方案，两个缸体的轴线保持平行，置换缸负责驱动工质在冷热腔之间循环流动，动力缸负责将工质的压力波动转化为曲轴的旋转扭矩，这种排布的好处是缸体密封件的安装面都处于同一加工基准上，后期做气密测试时不需要反复调整工装定位，普通立式加工中心就能完成所有壳体件的平面铣削与孔位加工，不需要定制专用的多轴加工夹具。

　　从实际安装边界来看，整套动力装置的核心运动部件都包裹在一体式的铸铁壳体内部，曲轴的输出端预留了标准平键连接位，可直接对接小型发电机、微型水泵或者教学演示用的负载转盘，不需要额外加装联轴器转接座；冷热端的换热结构做了分体式设计，热端采用耐高温的不锈钢换热翅片，可直接接触500摄氏度以内的各类热源，冷端预留了水冷循环的流道接口，对接常规的闭式水冷循环系统就能维持稳定的冷端温度，避免长时间运行后冷端温度抬升导致循环效率下降。

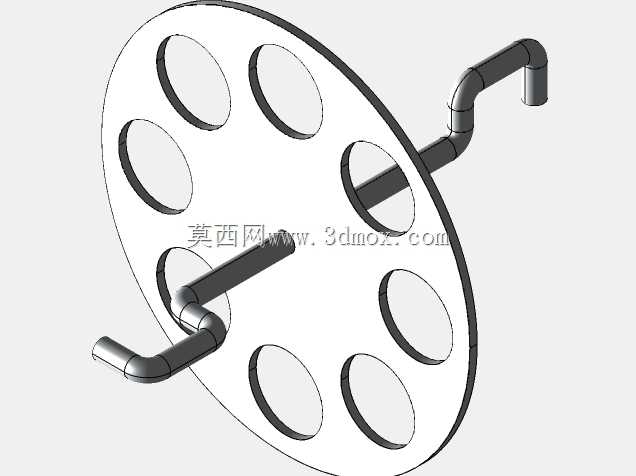

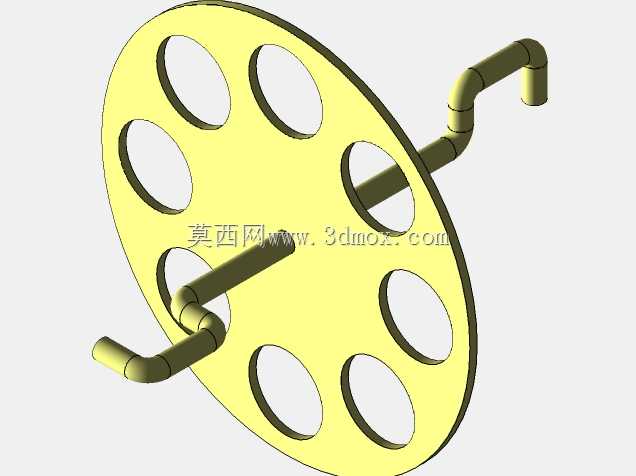

　　设计过程中特意调整了曲柄的配重平衡结构，没有采用外置的平衡飞轮结构，而是将配重块集成在曲轴的曲柄销同侧，在保证运转惯性满足循环要求的前提下，大幅压缩了整机的轴向尺寸，整套装置的安装固定孔位按照通用小型动力单元的标准间距设置，可直接替换同功率等级的小型内燃机安装位，不需要重新加工设备的安装基座。工质流道的拐角位置全部做了圆弧过渡处理，减少工质在循环过程中的流动阻力，避免因为流道突变造成的压力损失，置换活塞的密封环采用填充聚四氟乙烯材质，不需要额外加注润滑油就能实现长期无磨损运行，也避免了润滑油混入工质流道后附着在换热壁面，降低冷热端换热效率的问题。

　　在功能特性上，这套结构的运转转速区间维持在每分钟200转到1200转之间，低转速下就能输出稳定的扭矩，不需要搭配减速机构就能直接驱动低转速负载，运转过程中没有内燃机的爆燃冲击，整机的振动与噪音水平远低于同功率的汽油发动机，非常适合对噪音控制有要求的室内教学演示、住宅周边微动力供能场景。冷端与热端的连接位置采用了金属石墨缠绕垫片密封，可承受反复的温度交变冲击，不会因为长期冷热循环出现密封失效漏气的问题，后期维护只需要定期检查密封件的老化状态，不需要对核心运动部件做频繁拆解保养。

　　考虑到不同应用场景的热源适配需求，热端的换热翅片做了模块化设计，可根据对接的热源类型更换不同密度的翅片结构，对接烟气余热时采用大间距翅片避免积灰堵塞，对接太阳能集热热源时采用高密度翅片提升换热效率，不需要改动核心的缸体与传动结构就能完成适配，大幅降低了不同场景下的改造成本。曲轴的支撑位置采用了带密封的深沟球轴承，可承受一定的径向载荷，输出端连接皮带轮或者齿轮负载时不会出现轴系窜动问题，轴承的润滑采用长效润滑脂填充，出厂完成注脂后可连续运行数千小时不需要补充润滑。
