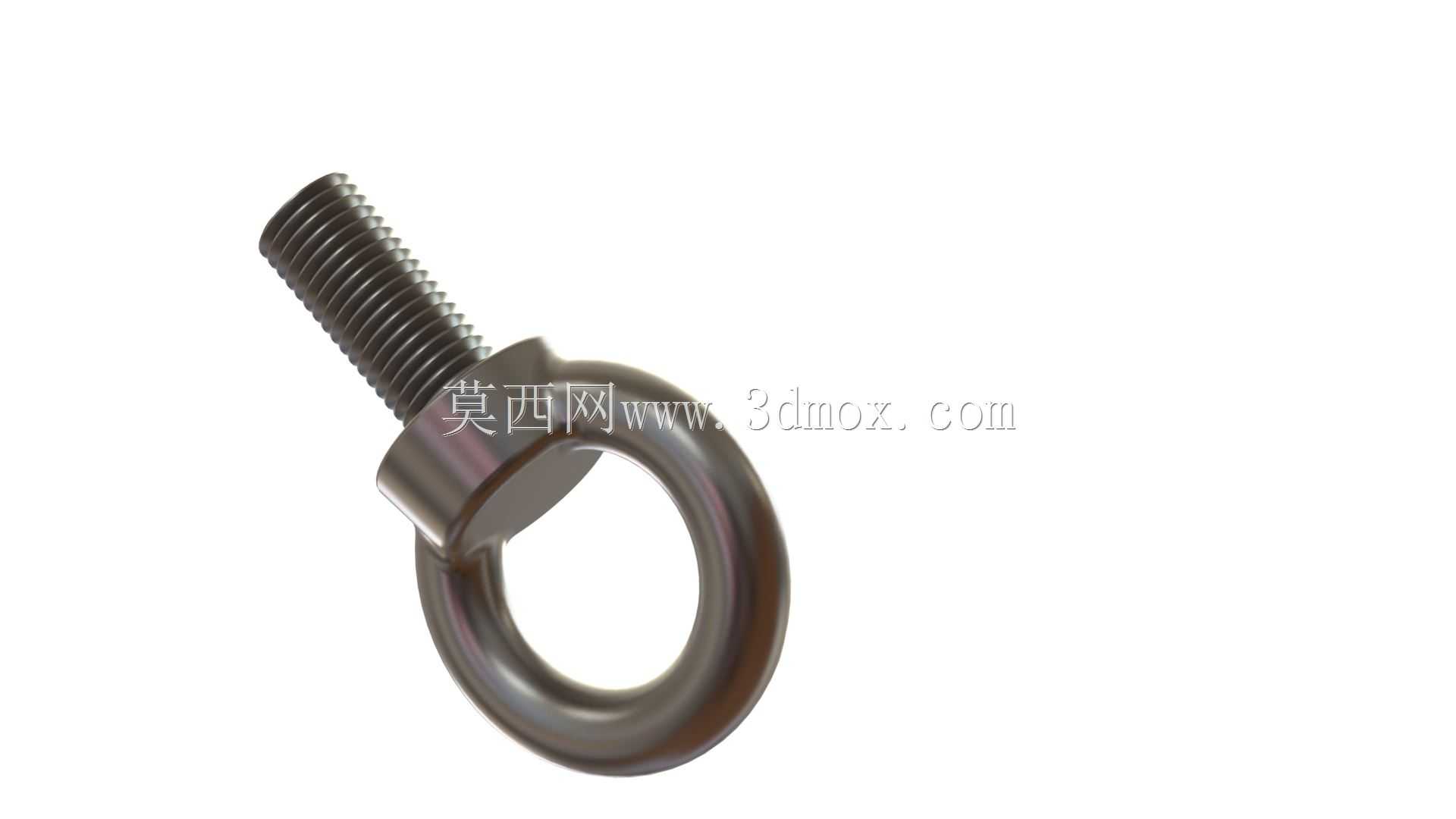

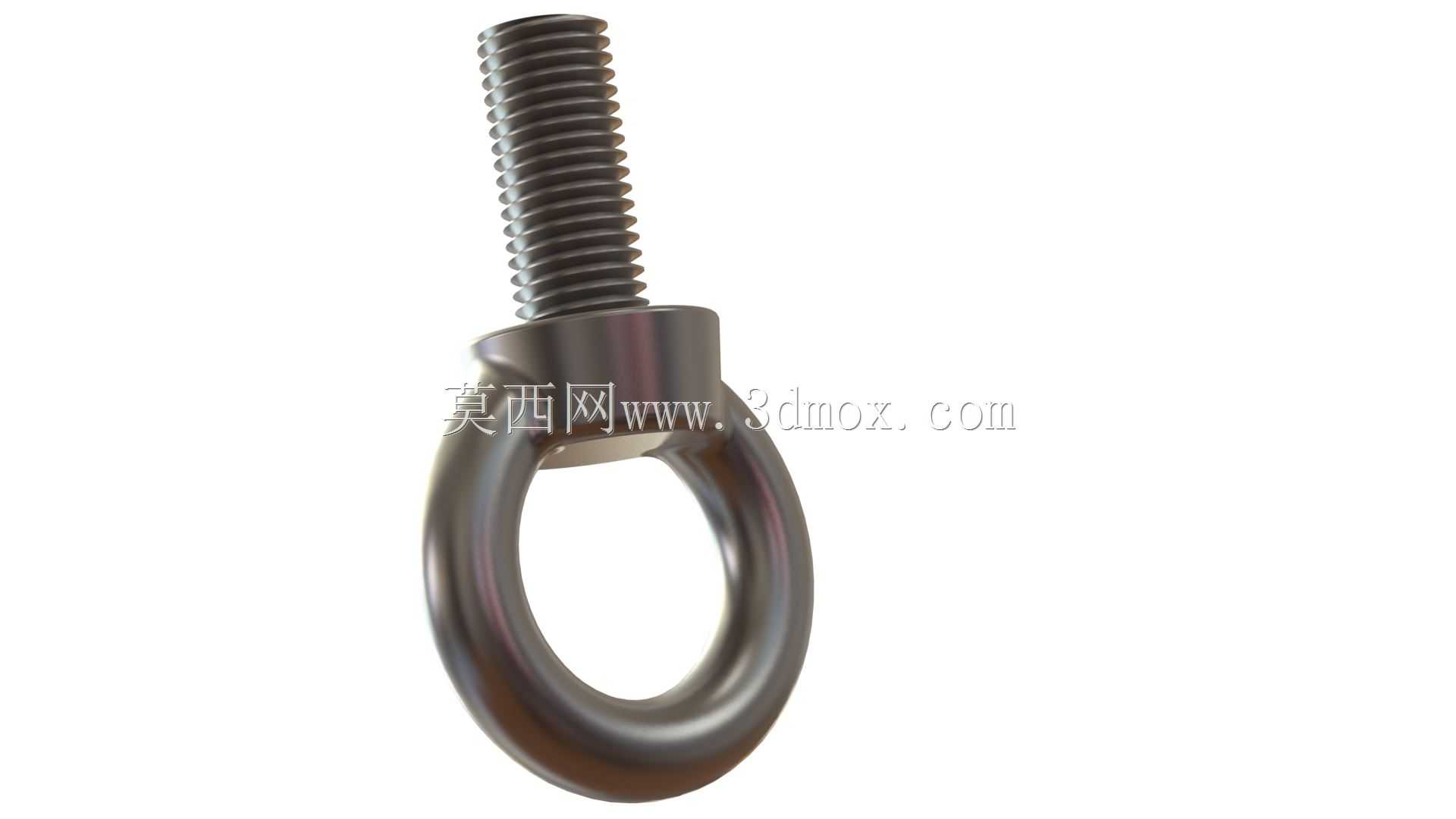

带环形吊耳的外螺纹起重连接紧固件

　　在车间重型设备移位、户外钢结构吊装、生产线模组拆装这类需要频繁起吊重物的作业场景里，吊环螺栓是最常被用到的受力连接零件，它直接衔接被吊工件与起重吊索，是吊装链路里不能出现失效风险的核心受力件。做这个零件的三维建模时，最先要敲定的是螺纹段的规格匹配性——外螺纹部分需要和被吊工件上的预制内螺纹孔完全适配，建模时要严格遵循普通公制螺纹的牙型角、螺距、牙顶牙底间隙参数，不能出现建模时螺纹啮合干涉的问题，否则实际装配时要么拧不到位导致有效啮合长度不足，要么强行拧入破坏工件内螺纹，直接埋下吊装断裂的隐患。环形吊耳部分的设计要重点考量受力分布，吊环的内孔直径要匹配常用卸扣、吊钩的穿入尺寸，不能做的过小导致常规吊具无法穿入，

　　也不能过大造成不必要的结构冗余增加零件自重；吊环与螺杆衔接的过渡圆角是建模时绝对不能省略的结构，直角过渡会在起吊受拉时产生严重的应力集中，很容易在交变载荷下从衔接处断裂，建模时要根据螺杆公称直径匹配对应的圆角半径，保证应力能够平缓过渡到螺杆段。从安装边界来看，螺杆段的有效旋合长度要满足吊装载荷对应的螺纹啮合深度要求，不能为了节省材料缩短旋合长度，同时吊环下端与螺杆衔接的承压台肩要做平整，装配时台肩面要完全贴合被吊工件的安装面，避免起吊时出现偏载，让吊环承受额外的弯曲应力。实际作业里，这类吊环螺栓除了垂直起吊的场景，偶尔也会遇到小角度斜拉的工况，建模时吊环的截面要采用圆形截面设计，相比异形截面能更好的适配不同方向的拉力，

　　不会因为受力方向偏移出现局部应力陡增的问题。另外要注意，吊环的闭合处是整环加工成型的结构，建模时不能做成焊接拼接的结构，焊接位置的强度离散性大，在重载冲击下很容易从焊口处开裂，整环成型的结构能保证整个吊环的材质力学性能一致，受力时没有明显的强度薄弱点。在做结构校验的时候，要重点核算螺杆最小截面积处的抗拉强度、吊环截面的拉弯组合强度，以及台肩面的挤压强度，三个位置的安全系数都要满足起重吊具的相关规范要求，不能只看单一位置的强度参数。很多新手建模时容易忽略螺纹收尾部分的结构，实际加工时螺纹末端会有不完全牙的退刀段，建模时要把这部分结构做出来，避免装配时螺纹末端顶到工件螺纹孔底部，导致台肩无法贴合安装面，出现吊装时螺栓松动的问题。

　　还有吊环内孔的边缘要做微小的倒角处理，避免吊装时吊索、卸扣和孔边尖锐棱边反复摩擦，割伤吊索的纤维芯或者磨损卸扣的接触面，长期使用后出现吊索断裂的次生风险。这类紧固件在不同的应用场景下会匹配不同的螺纹规格，小规格的多用于仪器设备、小型工装的吊装移位，大规格的则用于重型钢结构、大型设备本体的吊装，建模时参数化的结构设计可以快速调整螺杆直径、吊环尺寸来适配不同载荷等级的需求，不用每次重新搭建基础特征，能提升同系列零件的建模效率。
