Onipko螺旋转子风力发电装置结构设计

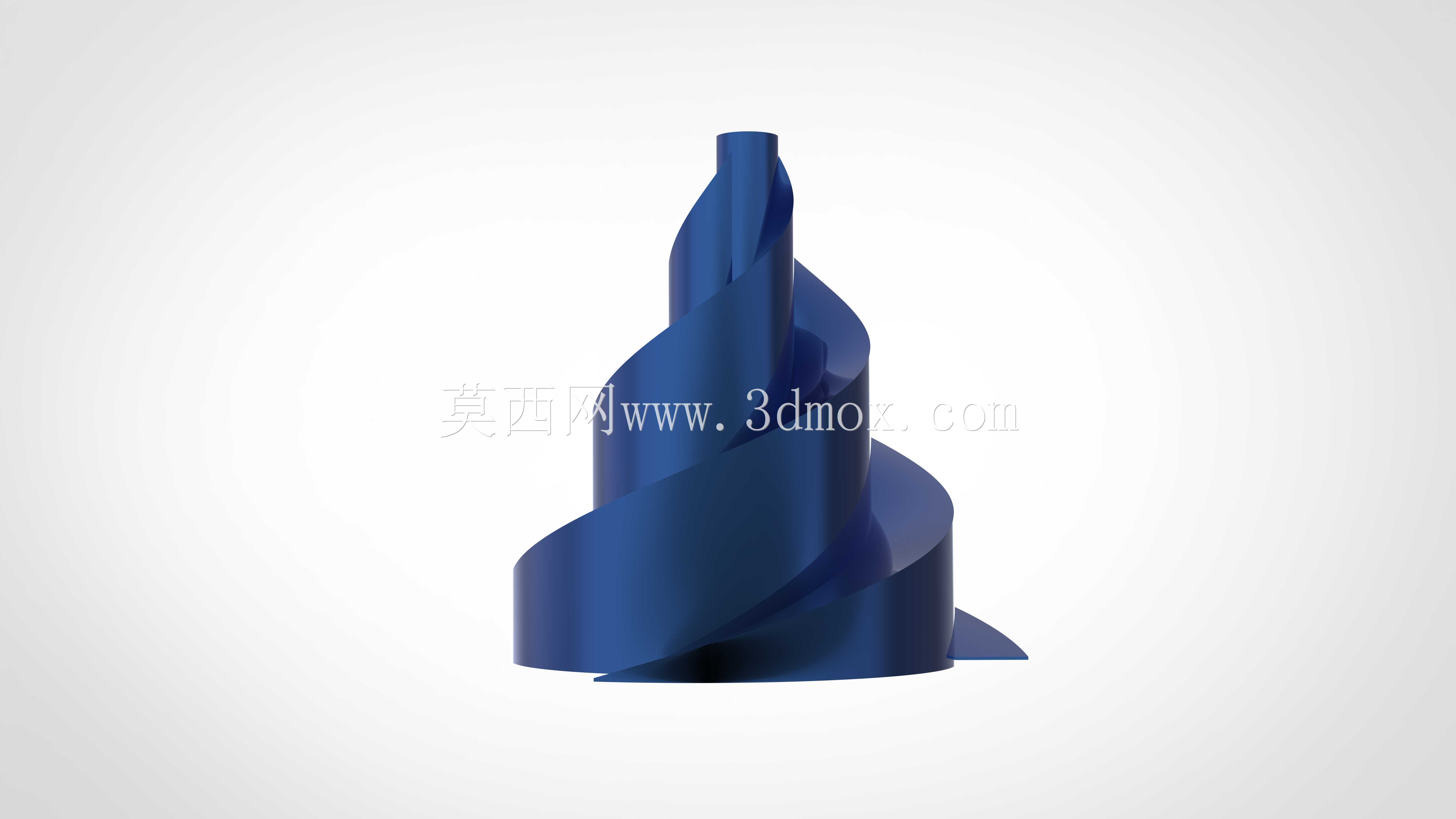

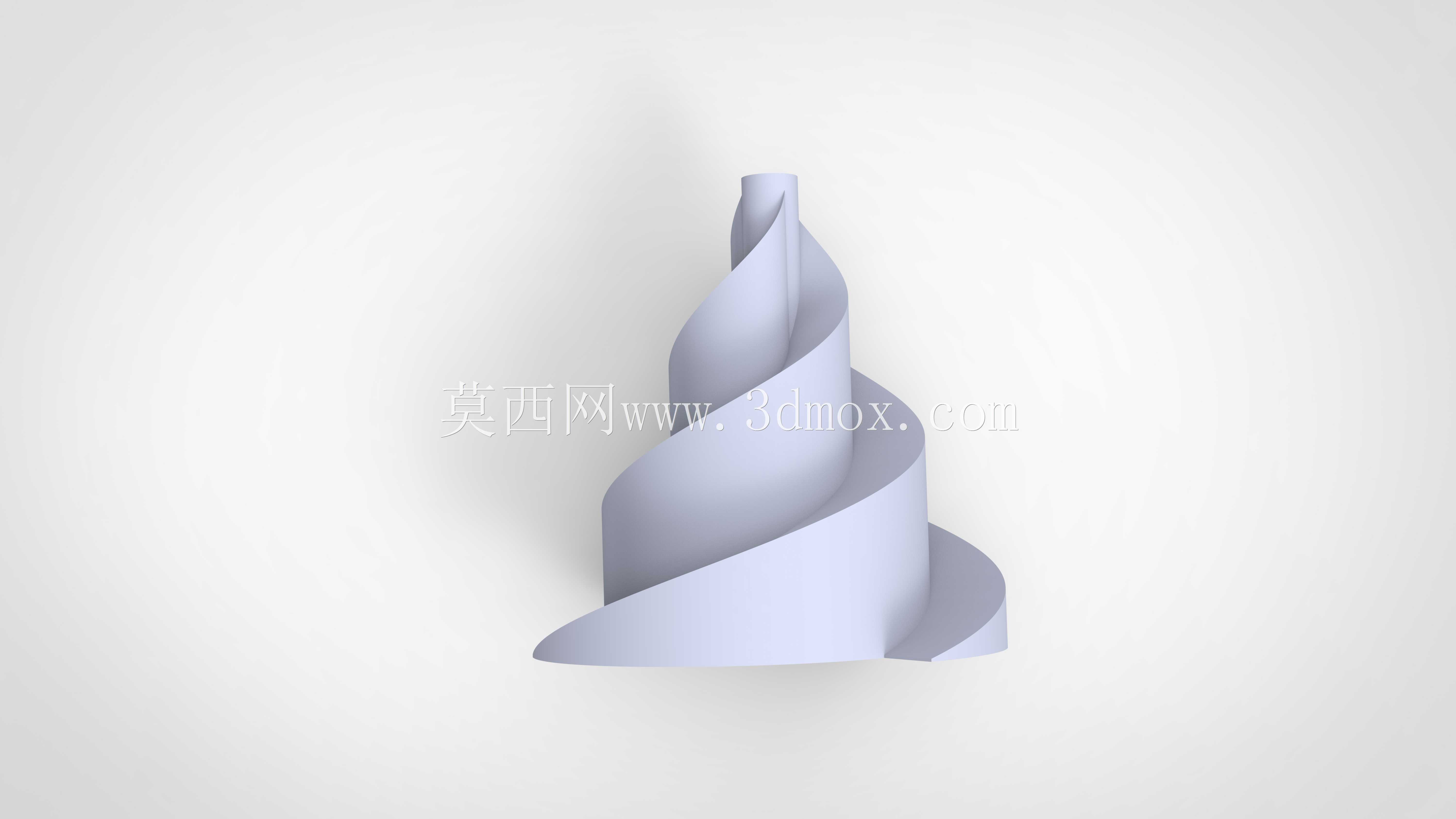

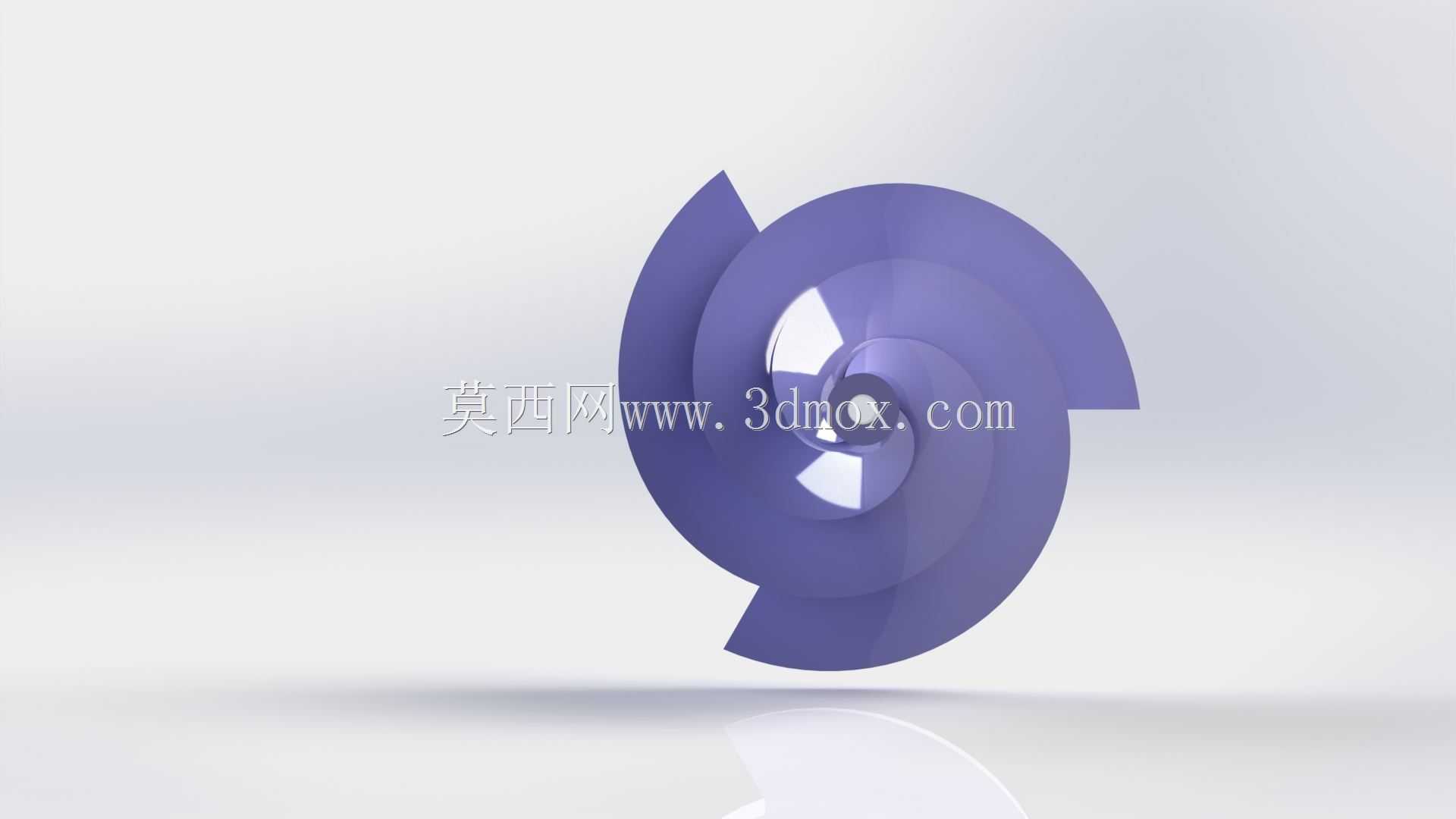

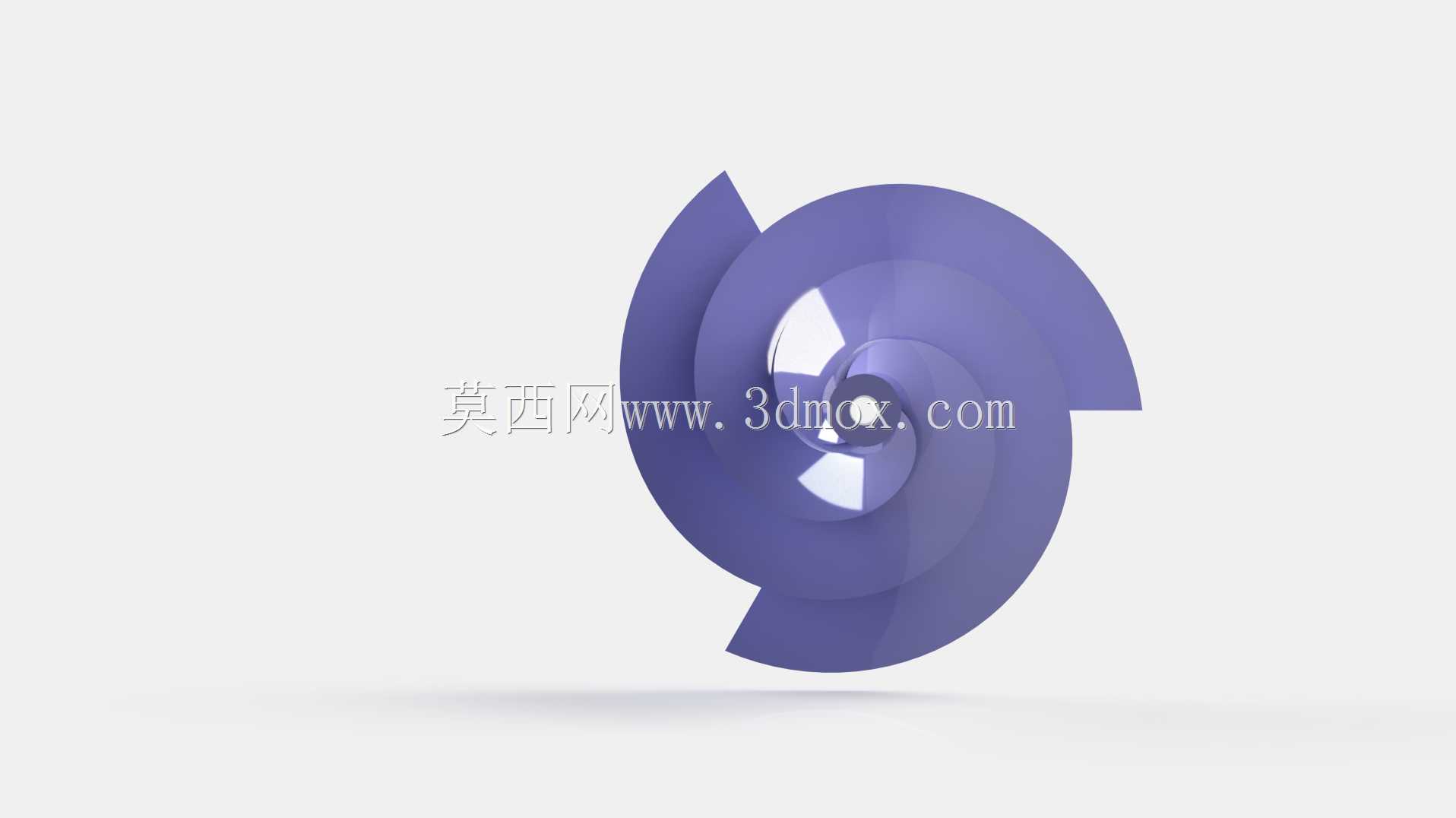

　　这款螺旋式转子结构针对低风速风能捕获场景做了定向优化，和传统水平轴三叶片风机的结构逻辑差异明显，整体采用同轴螺旋递进的曲面构型，从进气端到出气端的叶片曲面沿轴向连续扭转，没有传统叶片的尖锐叶尖结构，能大幅降低叶尖涡带来的气动损失，在城市楼宇间、近地面紊流风场这类风向不稳定、风速波动大的场景里，不需要额外加装偏航对风机构，任意水平方向来风都能推动转子绕中心轴旋转，大幅简化了配套的支撑与传动结构。

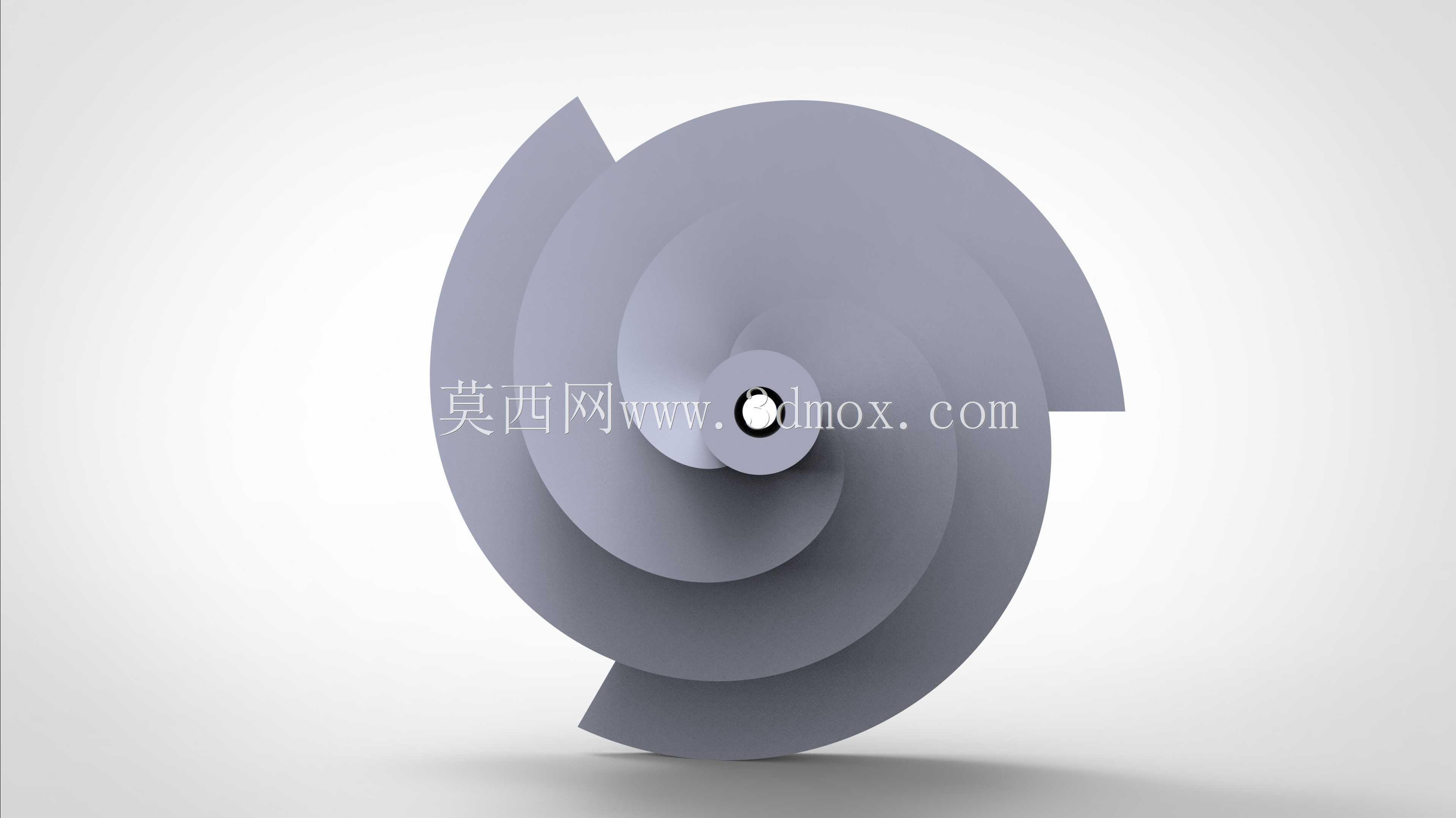

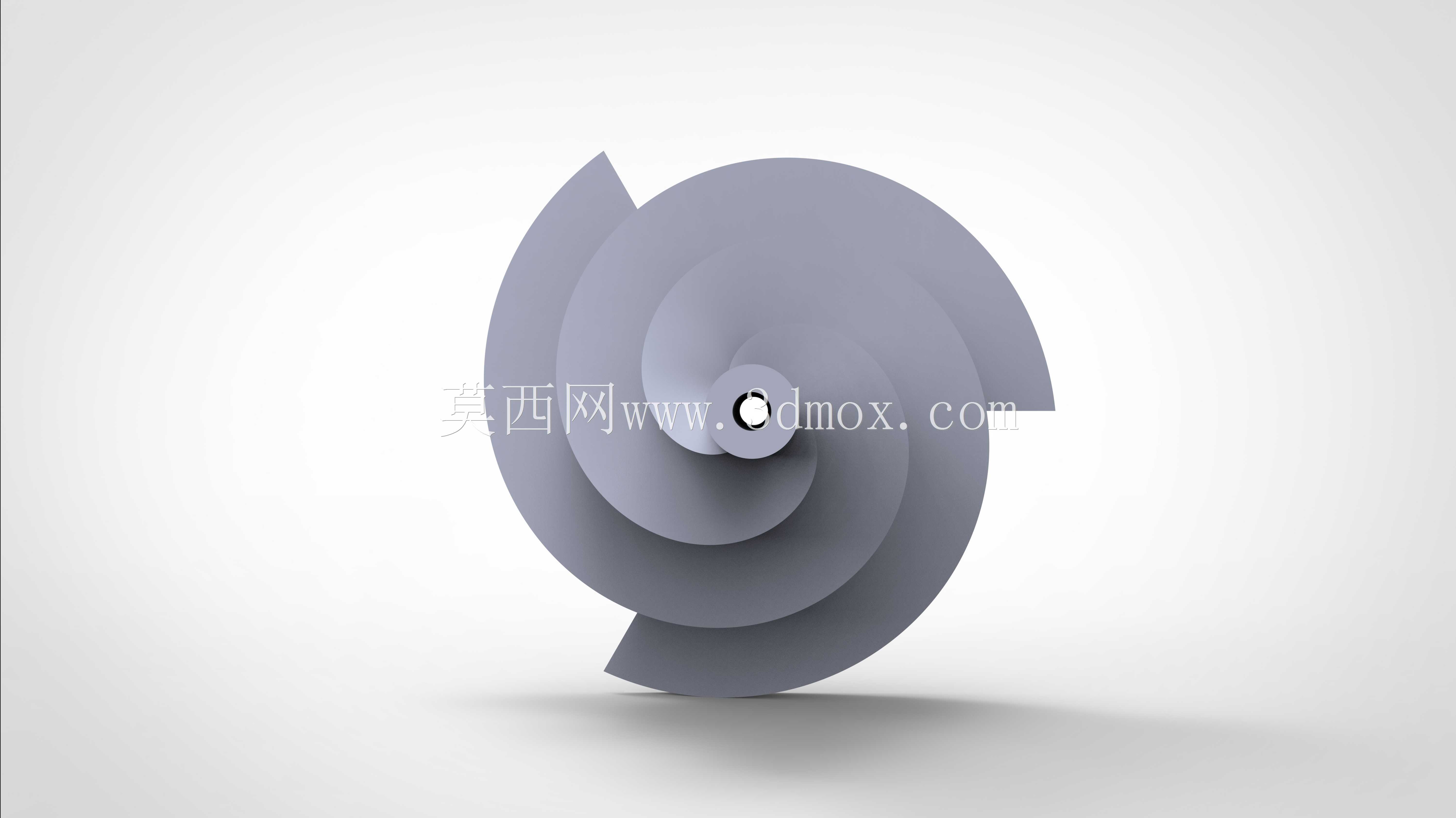

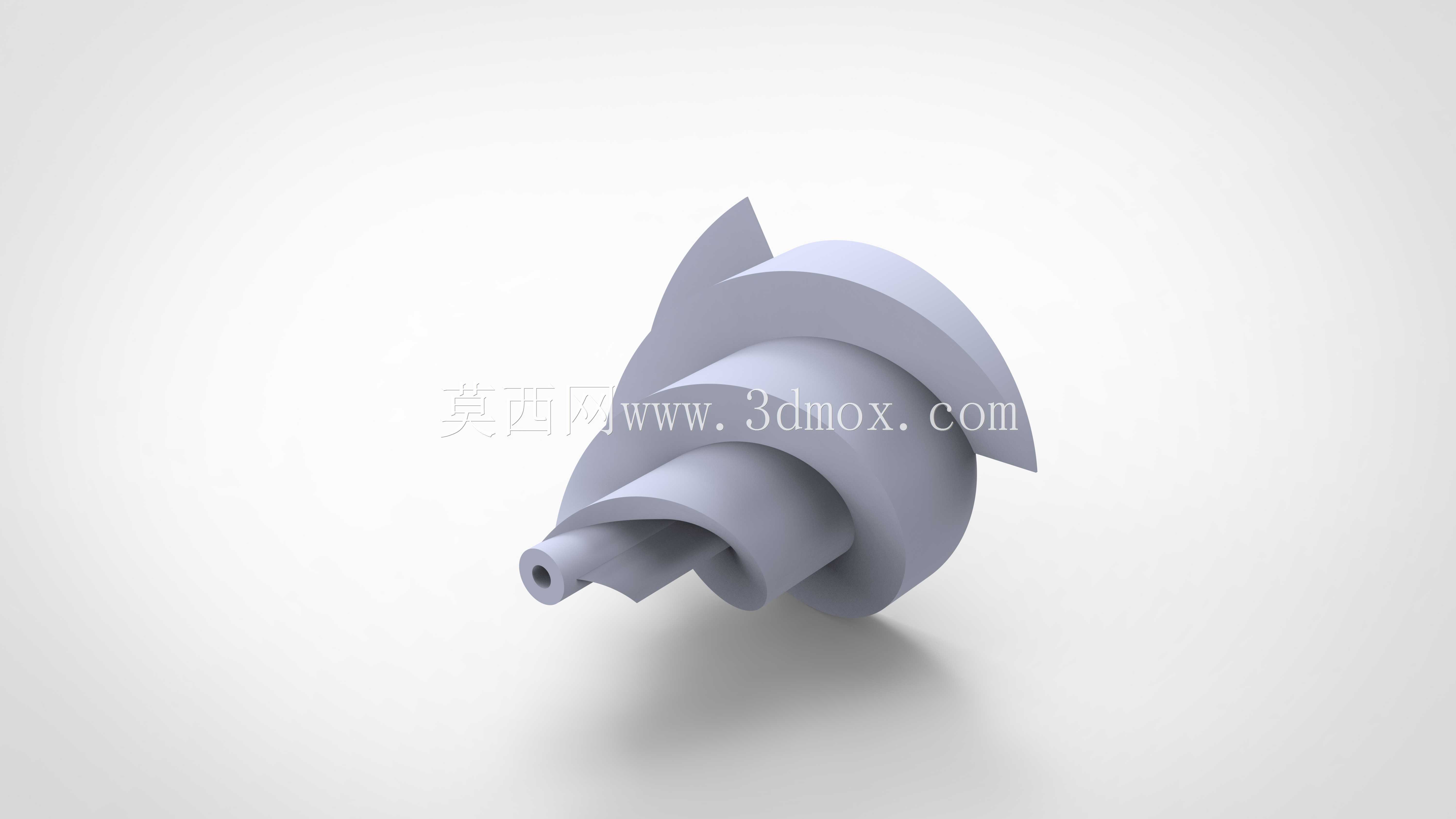

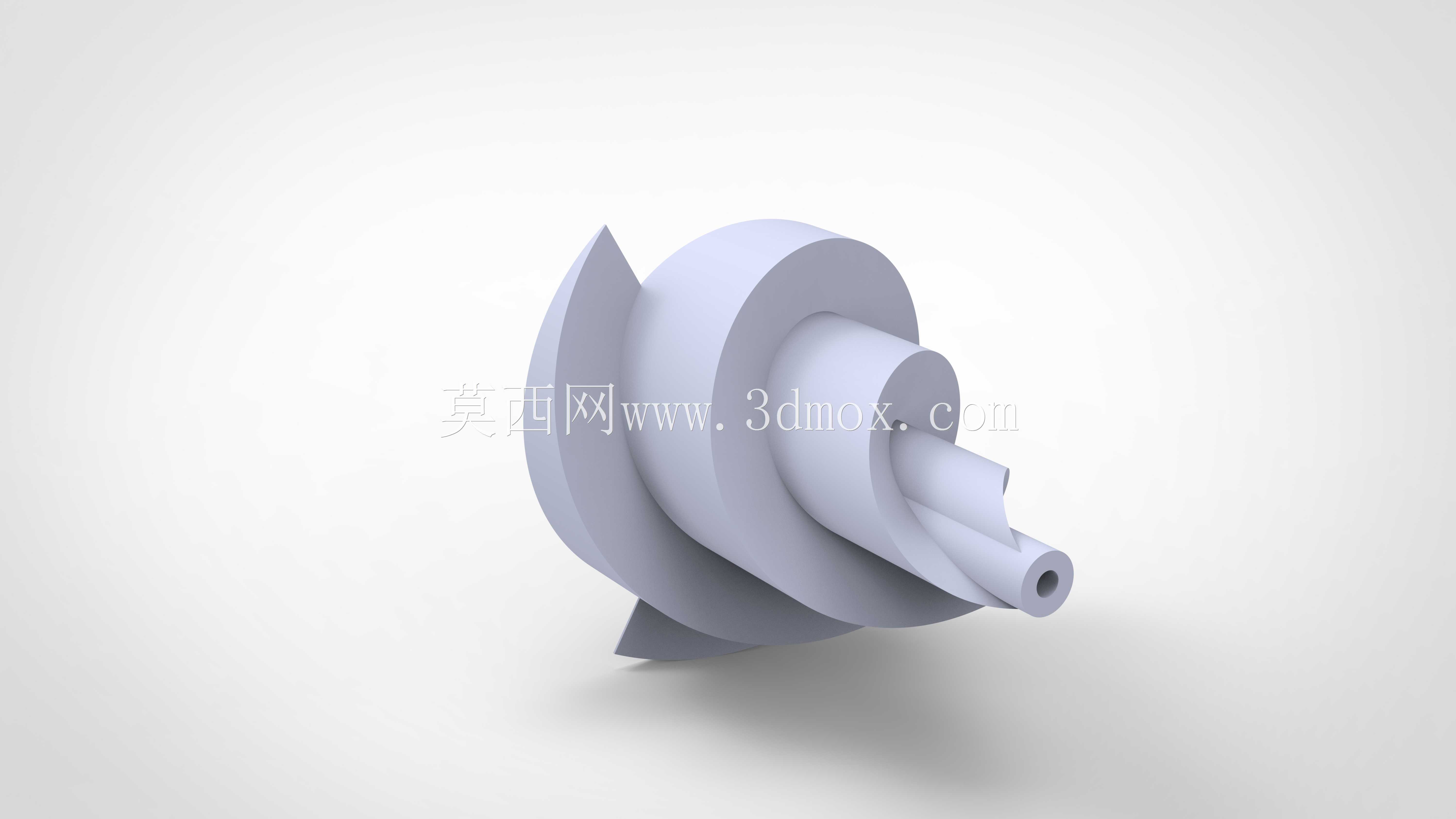

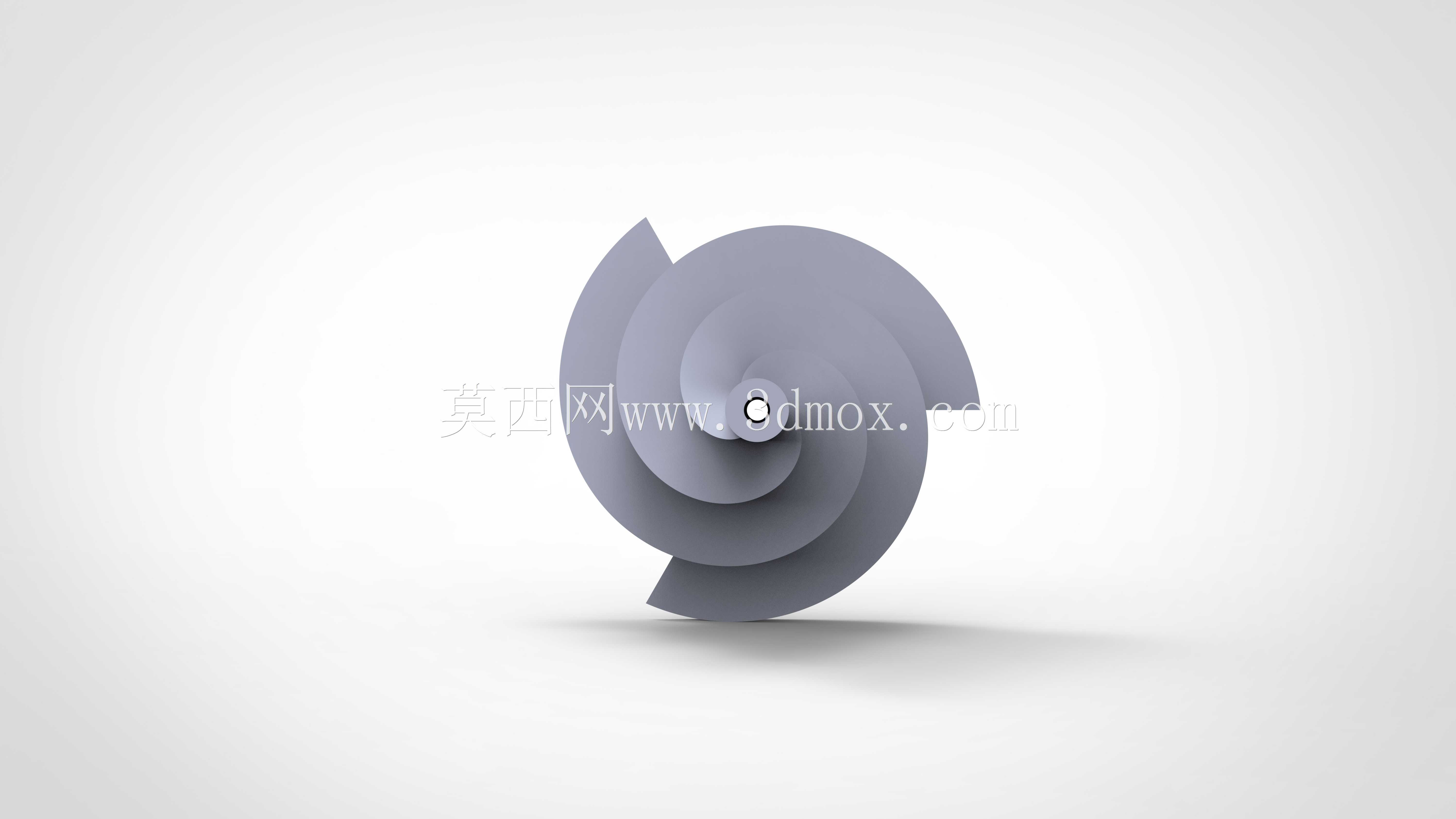

　　从结构细节来看，转子中心为带通孔的阶梯轴结构，前端的小孔可作为安装定位基准，直接和发电机输入轴做同轴配合，不需要额外设计转接法兰，阶梯轴的轴肩位置可直接匹配轴承内圈的安装尺寸，支撑端的跨距经过气动载荷校核，能覆盖常规3-5米安装高度下的风载弯矩，不会出现轴端挠度过大导致的扫膛问题。螺旋叶片的曲面厚度从根部到外缘做了连续渐变，根部和中心轴衔接位置的厚度最大，能承接旋转过程中叶片传递的离心力与气动推力，向外缘延伸的过程中厚度逐步收窄，在保证结构刚度的前提下尽可能降低转子整体转动惯量，让微风状态下也能顺利启动，不会因为惯量过大出现启动风速阈值过高的问题。

　　这类转子的实际应用场景并不局限于大型风场，更多适配分布式微能网的供电需求，比如户外监测设备的离网供电、偏远区域小型通讯基站的补能、民居风光互补系统的风能采集单元，因为没有外露的高速尖锐叶片，运行过程中的气动噪音比传统风机低很多，安装在人员活动区域附近也不会产生明显的噪音干扰，同时螺旋曲面的连续构型不会对低空飞过的小型鸟类造成明显伤害，生态兼容性更好。设计过程中需要重点考量曲面的扭转角匹配，不同轴向位置的叶片攻角要对应风场经过转子时的流速变化，从进气端到出气端的攻角逐步调整，让气流在整个流道内都能平稳推动叶片做功，避免出现局部气流分离导致的效率下降，同时叶片外缘的轮廓线做了顺滑的圆弧过渡，没有突兀的棱角，能降低紊流状态下的结构振动，减少长期运行过程中的疲劳损伤。

　　安装边界方面，这类转子的径向尺寸可以根据发电功率需求做等比例缩放，百瓦级功率的转子径向尺寸可控制在300毫米以内，轴向长度和径向尺寸的比例保持在1.2:1左右，安装时只需要保证转子前方1.5倍直径范围内没有明显的挡风遮挡物，就能达到设计的风能捕获效率，不需要像传统风机那样预留数倍直径的对风空间，对安装场地的面积要求更低。结构的维护成本也相对更低，整个转子为一体化构型，没有分体式叶片的连接螺栓结构，不存在长期运行后螺栓松动、叶片脱落的风险，日常只需要定期检查轴承的润滑状态即可，不需要频繁做叶片紧固、动平衡校准这类维护工作，适合在运维条件有限的偏远区域部署。在流道设计上，螺旋曲面形成的连续导流通道能让进入转子的气流沿轴向逐步减速，把动能充分传递给转子后再从尾端排出，不会像传统叶片那样出现气流绕叶尖逃逸的问题，风能利用效率比同尺寸的传统水平轴风机在低风速段高出不少，尤其是在风速3-8m/s的常见近地面风况下，功率输出的稳定性更好，不会因为风速小幅波动就出现输出功率大幅跳变的情况，能降低后端整流稳压电路的设计难度。
