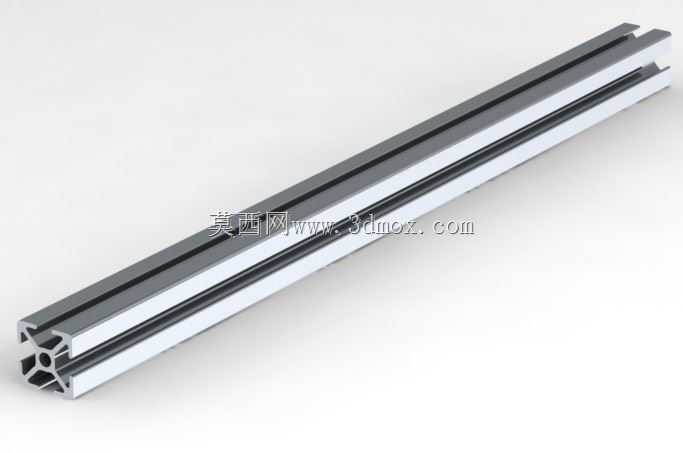

工业框架搭建用3030标准铝型构件

在非标自动化设备的机架搭建、小型工作台的主体框架、生产线旁的物料周转架、设备安全防护围栏的结构搭建场景里，30系列铝型材一直是结构工程师选型时的高频选项，其中3030规格的铝型材因为截面尺寸均衡，兼顾了结构强度与轻量化需求，在中小载荷的框架结构中应用极为广泛。这类铝型材采用槽口标准化设计，配套的T型螺栓、法兰螺母、角码、端盖、脚轮连接件等配件都形成了统一的安装标准，不需要额外做焊接或者复杂的机加工，只需要按照设计长度切割型材，通过标准连接件就能完成整架的组装，后期如果需要调整框架结构、增减功能工位，只需要拆卸对应位置的紧固件就能重新拼接，相比传统的方管焊接机架，拆装调整的灵活性提升非常明显，也不会出现焊接变形、焊疤打磨影响外观的问题。从截面结构来看，这款3030铝型材采用了多腔体加强筋设计，四个方向都预留了标准安装槽，槽口尺寸适配通用的M6、M8规格紧固件，不管是在型材的哪个面安装钣金护板、亚克力挡板、导轨安装座、传感器支架，都可以直接通过槽内预装的螺母完成固定，不需要在型材表面额外钻孔攻丝，大幅减少了现场加工的工作量。在实际选型时，需要注意这类型材的安装边界：单根型材的直线度公差控制在每米0.5mm以内，拼接成整体框架后，端面的平面度公差可以通过角码的锁紧程度微调，相邻两根型材垂直拼接时，配合专用直角角码可以将垂直度误差控制在0.2mm以内，完全满足普通自动化设备的机架安装精度要求。如果是用于搭建有一定动载荷的结构，比如带小型输送线的机架、需要安装振动送料器的工作台，可以在型材腔体内部穿入加强钢条提升整体刚性，不需要更换更大规格的型材就能提升载荷能力。在设计这类铝型材框架的三维结构时，需要提前预留好紧固件的安装操作空间，比如槽内螺母的滑入空间、角码安装时扳手的操作间隙，避免出现组装时紧固件无法锁紧的问题；同时要注意型材端面的连接处理，如果是需要对接加长的型材，要配套使用专用的型材对接件，保证对接后的同轴度，避免拼接处出现错位影响后续配件的安装。另外，这类铝型材的表面经过阳极氧化处理，耐磨耐腐蚀，不需要额外做表面喷涂处理，组装完成后的框架外观整洁，在车间环境下长期使用也不会出现锈蚀掉漆的问题，不管是用于生产车间的设备机架，还是实验室的测试工作台，或是仓储区域的轻型物料架，都能满足长期使用的结构强度与外观要求。
