OBM卧式离心泵工业设备三维设计作品

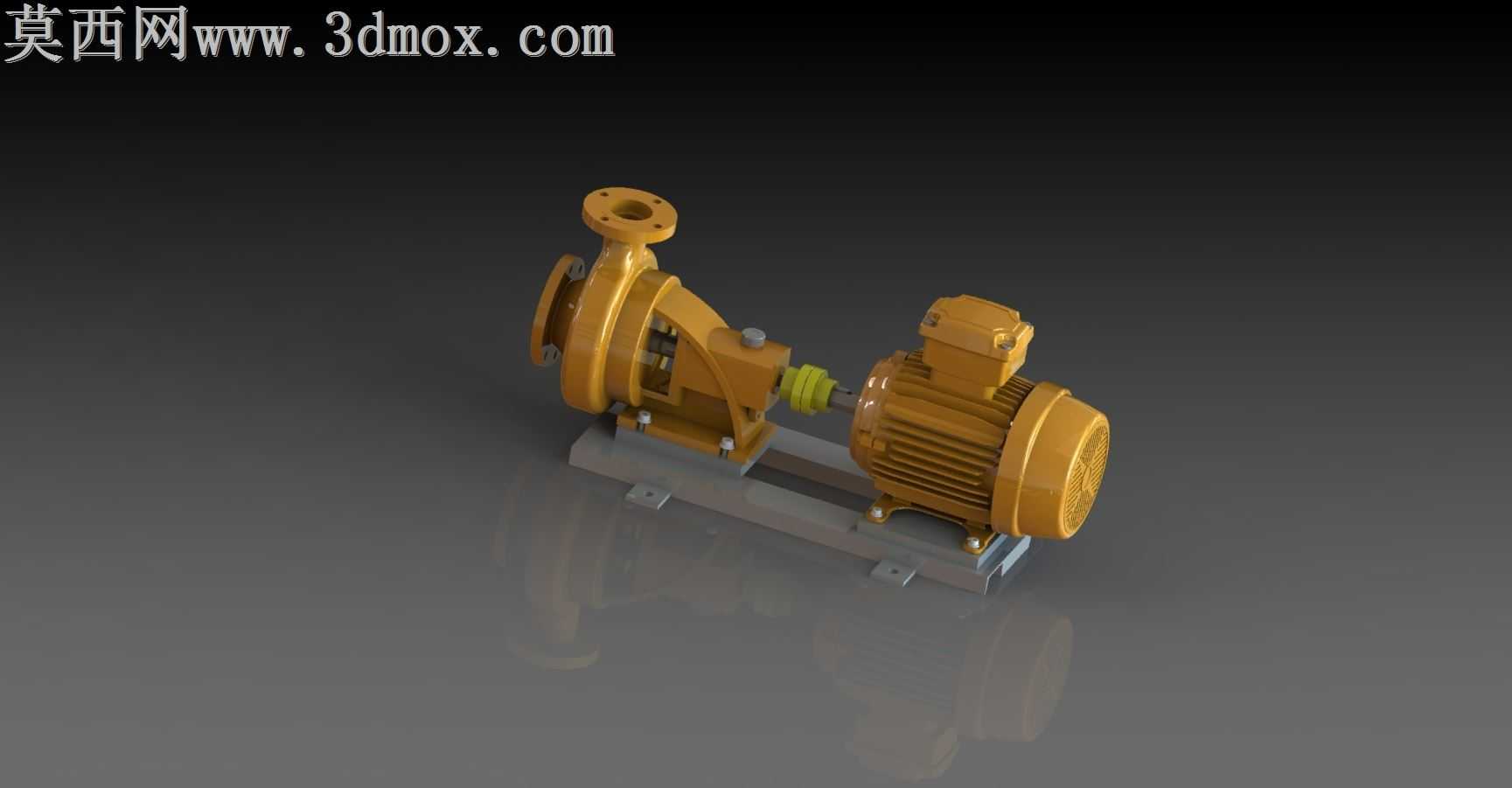

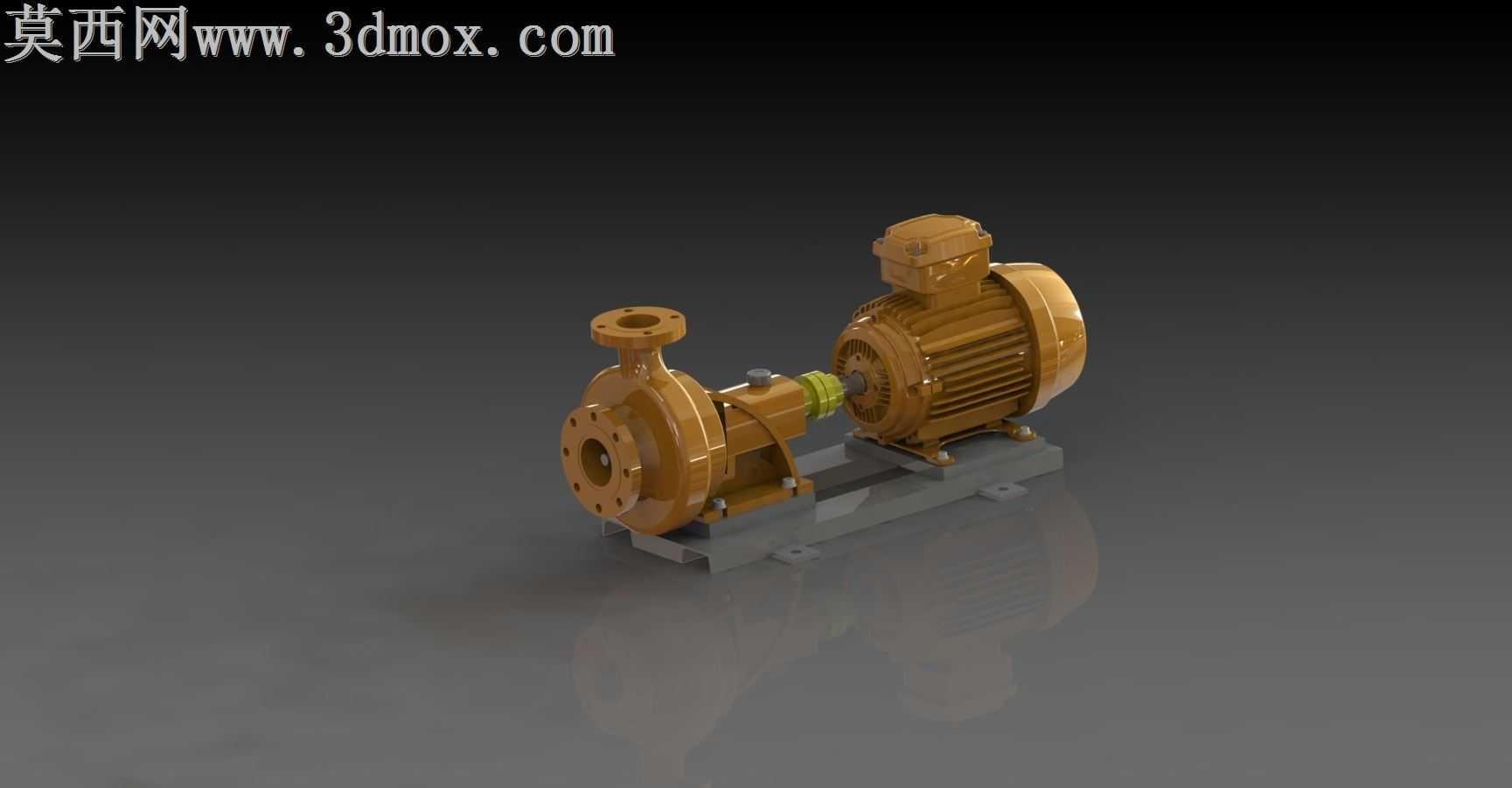

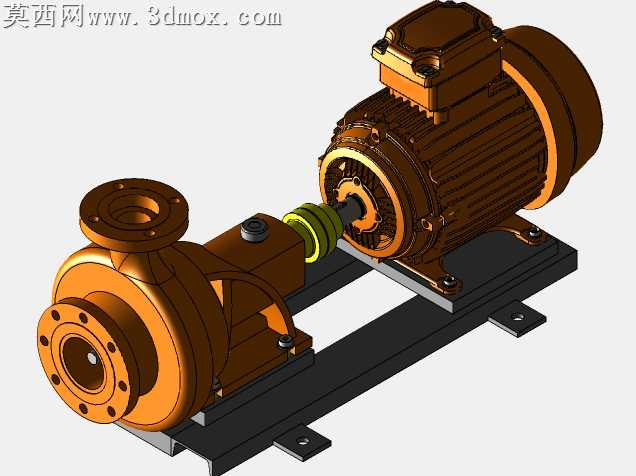

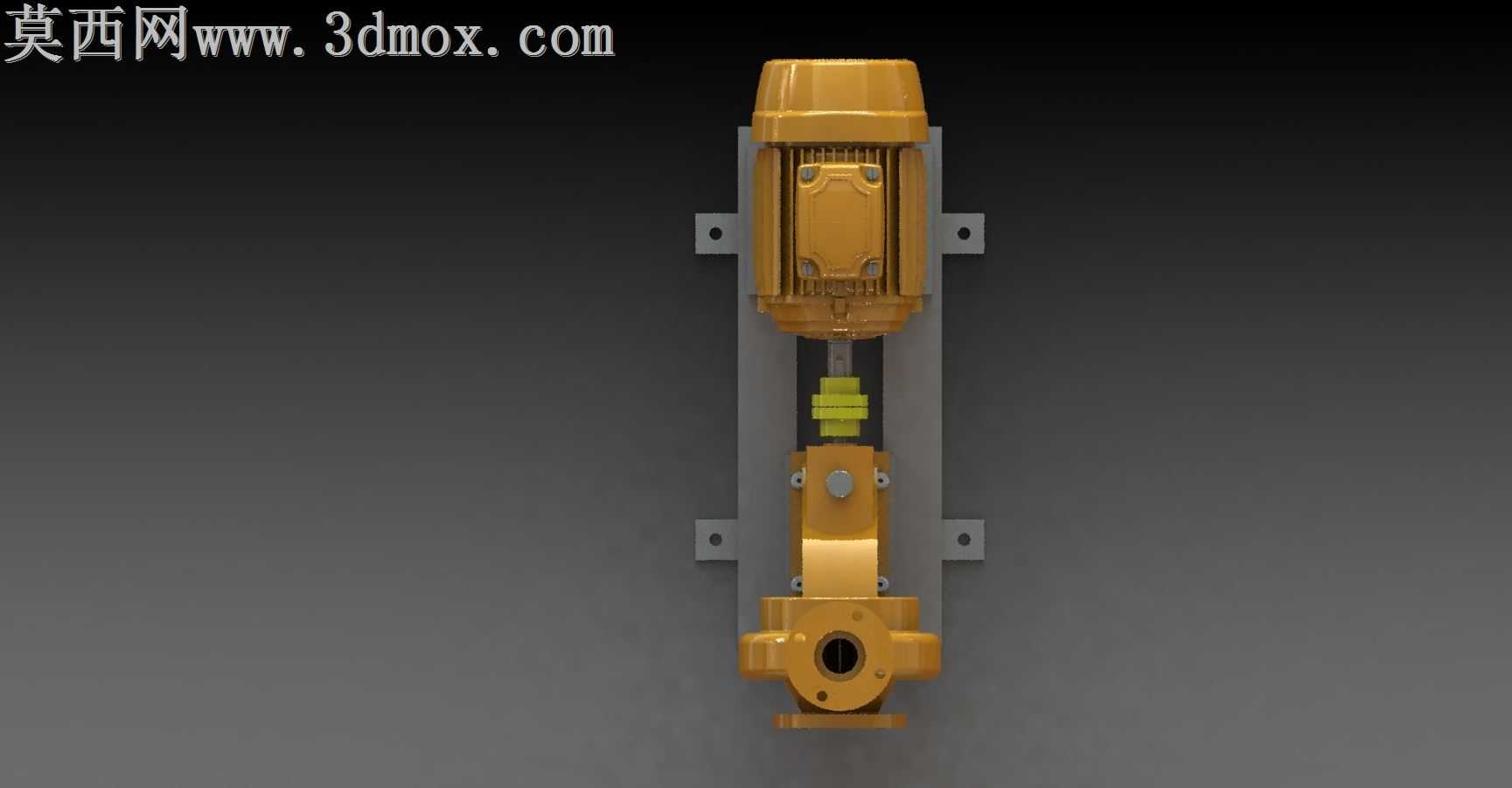

本作品为OBM型卧式离心泵的三维数字化设计成果，建模过程严格遵循离心泵实际生产制造的尺寸规范与结构逻辑，完整还原了该类泵组的全部核心组成部件。建模阶段采用参数化设计思路，依次完成泵体蜗壳、叶轮腔室、进出口法兰、密封组件、联轴器结构、配套驱动电机、共用安装底座的独立建模，各部件间的装配关系完全匹配实际设备的安装公差要求，可清晰呈现泵体与电机通过联轴器实现动力传输的结构逻辑，进出口法兰的螺栓孔位、密封面结构均按照行业标准尺寸进行1:1还原，能够直观展示流体从入口进入叶轮腔、经蜗壳导流后从出口输出的完整流道走向。材质渲染阶段针对不同部件的实际材质属性进行参数调整，泵体与泵盖部分采用铸钢材质的哑光棕黄金属质感，还原铸造工件表面的细微颗粒质感与金属反光特性；电机外壳采用同色系的散热筋结构金属材质，清晰呈现电机壳体的散热鳍片结构细节；联轴器护罩部分采用半透明工程塑料材质，可隐约观察内部的联轴器连接结构；安装底座采用灰铸铁材质的哑光深灰质感，还原铸铁底座的厚重质感与表面防锈涂层效果；连接螺栓、铭牌等小部件分别采用镀锌亮面金属、塑料铭牌的对应材质，不同材质间的粗糙度、反光度、折射参数均经过反复调试，最终渲染效果贴近真实工业设备的视觉观感。结构设计上充分考虑该类离心泵的实际应用特性，共用底座的安装孔位、减震垫位置均做了细节还原，泵体与电机的同轴度装配关系清晰明确，密封组件的填料函结构、轴承支撑位置均做了精细化建模，既可以用于产品展示、教学演示场景，也可为后续的工程出图、结构优化、虚拟装配调试提供可靠的三维模型基础，整体模型结构完整，细节丰富，各部件无干涉错位问题，能够准确呈现卧式离心泵的真实构造与工作原理。
