杠杆式液压压紧工装夹具结构设计

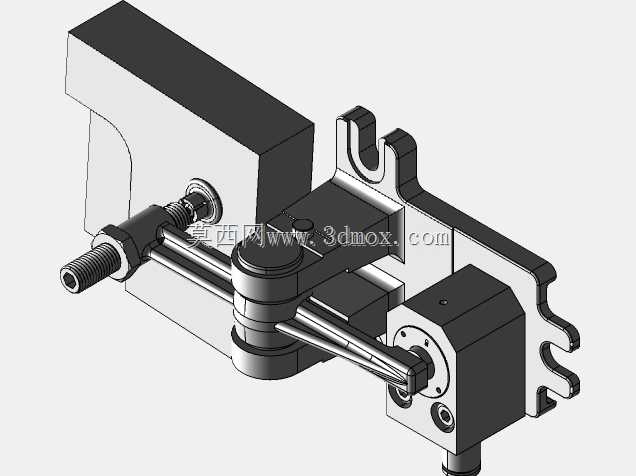

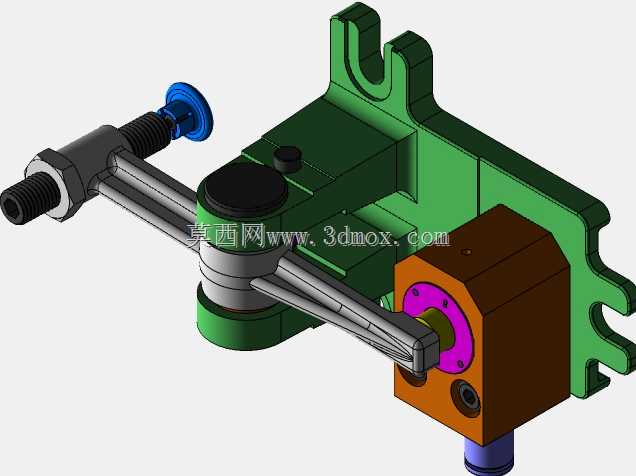

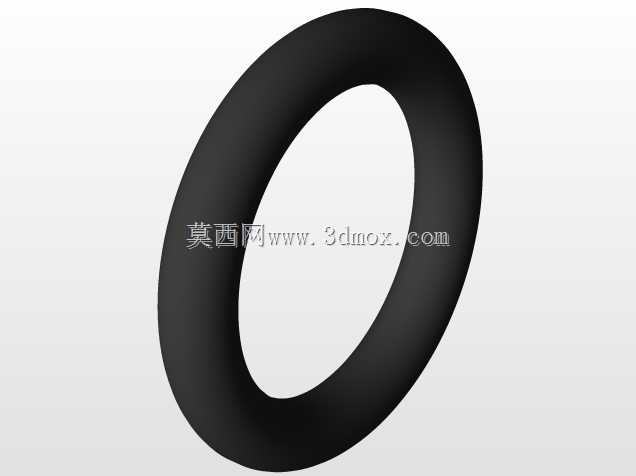

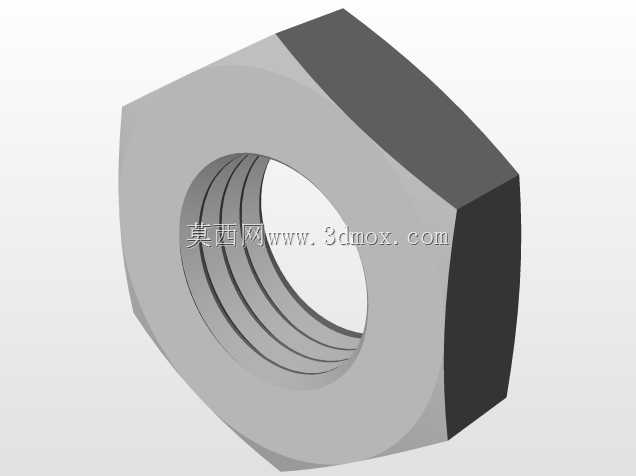

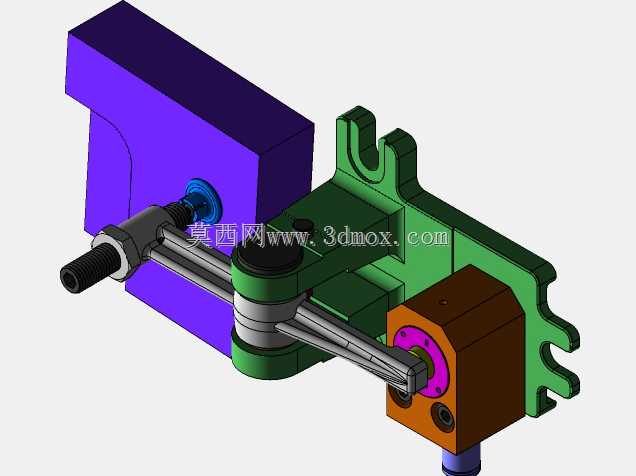

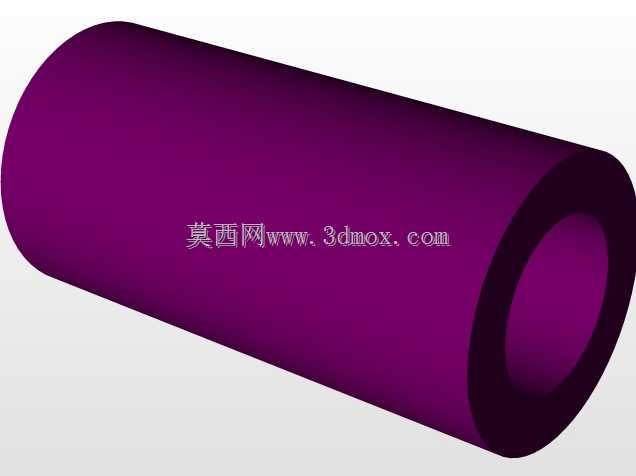

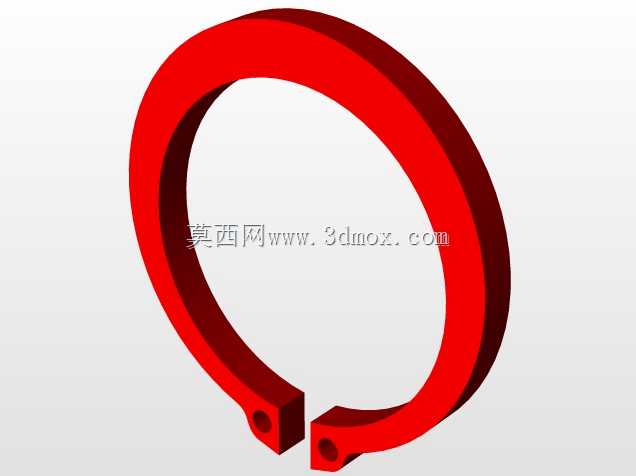

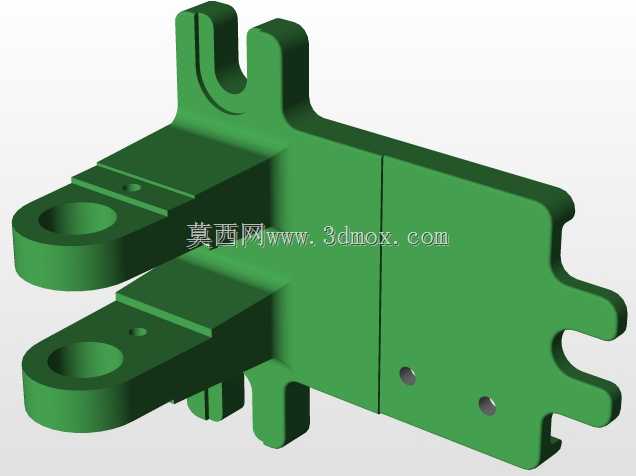

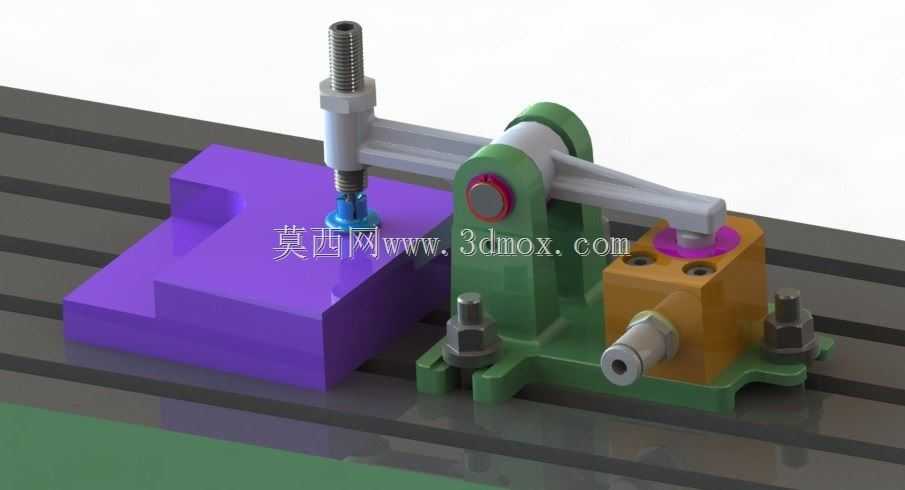

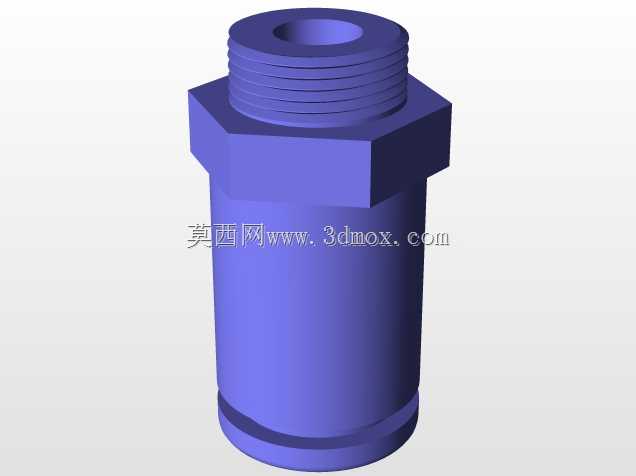

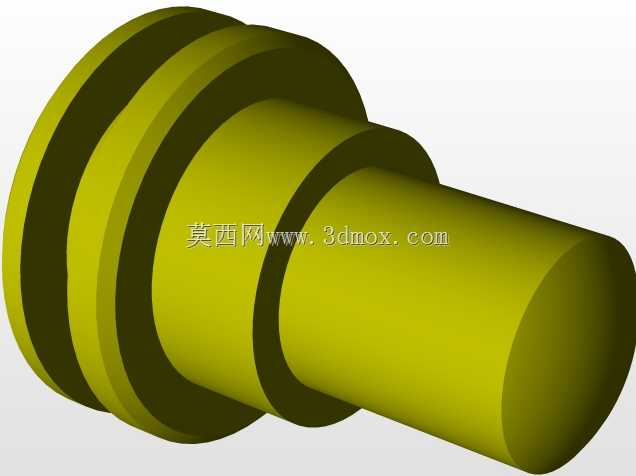

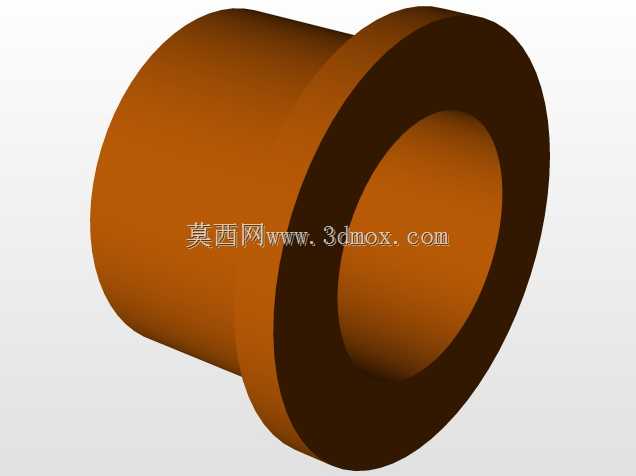

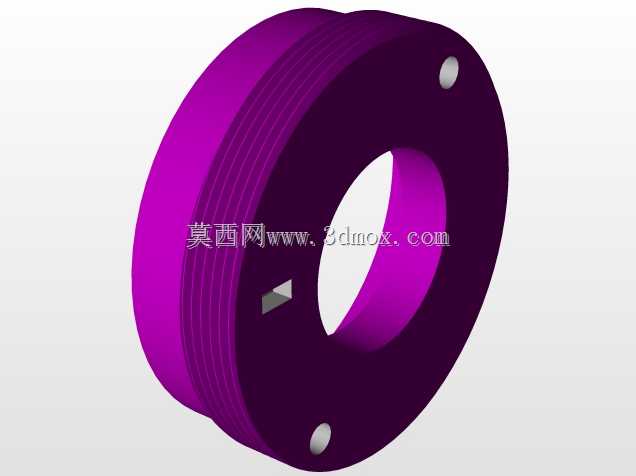

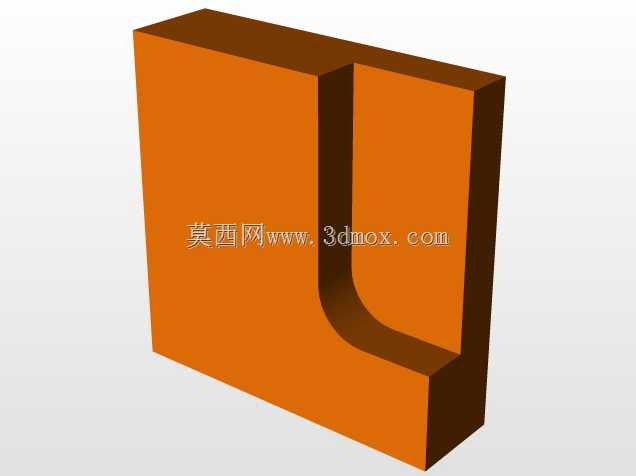

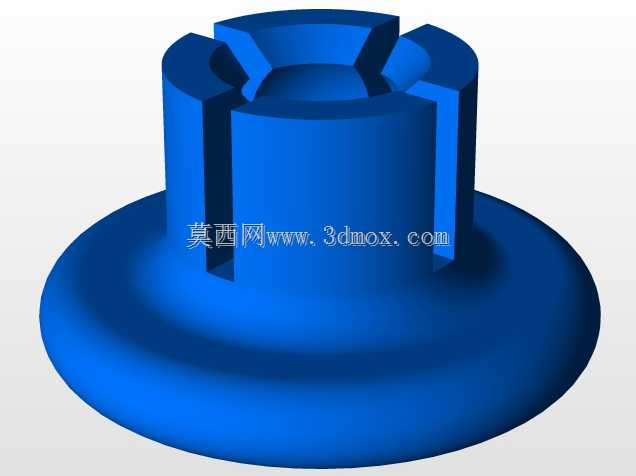

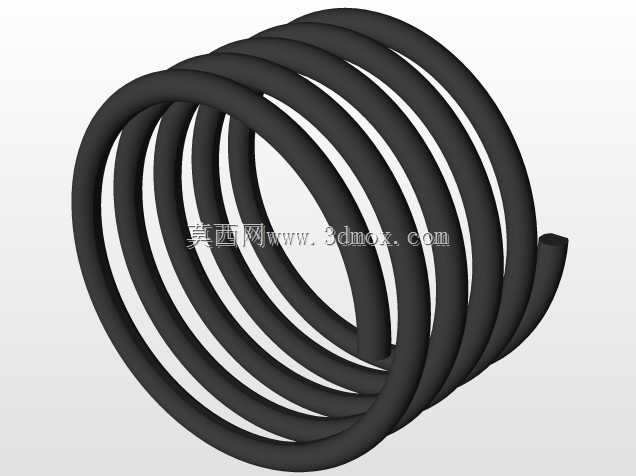

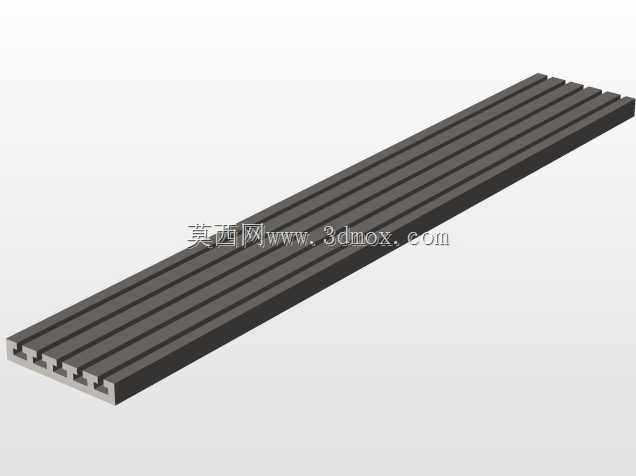

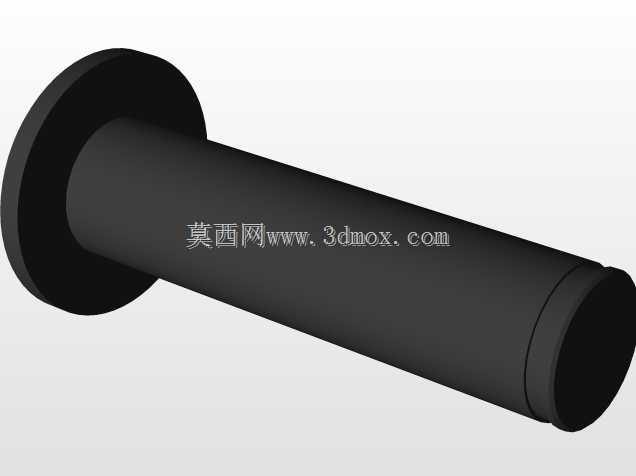

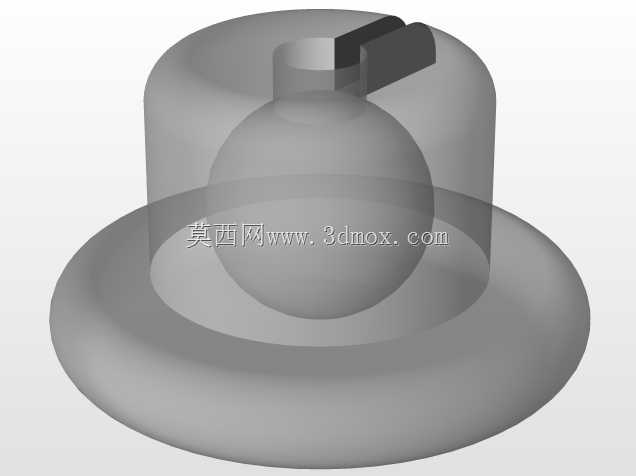

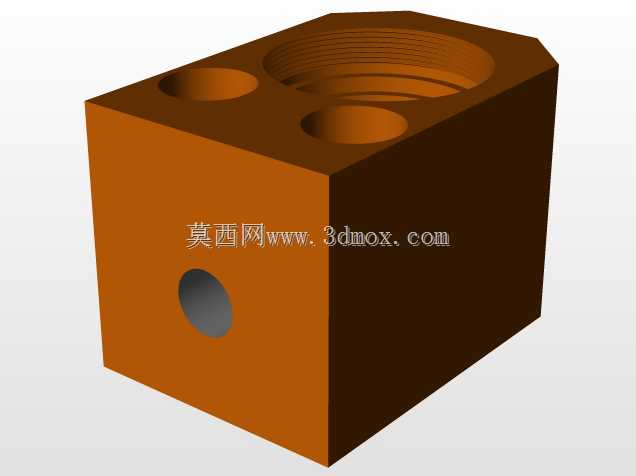

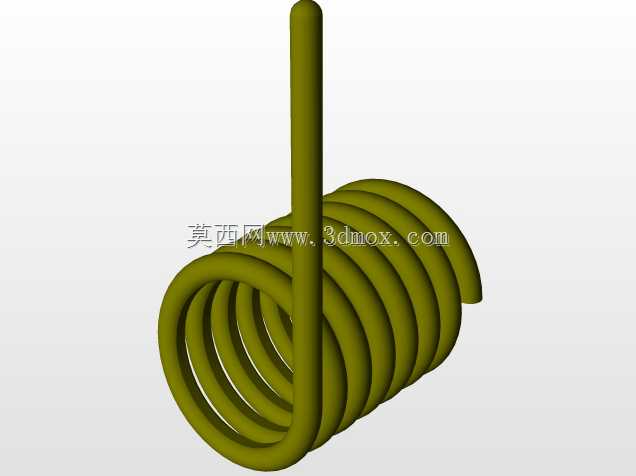

这款液压压紧夹具主要面向机加工工位的工件装夹场景，适配加工中心T型槽工作台安装，可完成异形块状零件的侧面与顶面同步压紧作业，相比传统手动螺旋压板，装夹效率提升60%以上，能有效降低操作人员的装夹劳动强度，在批量零件加工、液压工装组合线、专用机床夹具改造场景中适配性极强。从结构设计逻辑来看，整套机构采用杠杆增力原理，底部安装座预留两个螺栓过孔，可直接嵌入机床工作台标准T型槽内完成固定，安装座上集成的液压油缸为横向布置形式，油缸活塞杆端连接杠杆臂的驱动端，杠杆支点通过销轴铰接在安装座的立式支座上，杠杆另一端连接可调节高度的压头组件，当液压油通入油缸无杆腔时，活塞杆伸出推动杠杆绕支点转动，带动压头向下压紧工件表面，油缸复位时压头自动抬起，留出足够的工件上下料空间。压头组件采用可调式螺杆结构，螺杆与杠杆臂的连接孔为间隙配合，可通过旋转螺杆调整压头的初始高度，适配不同厚度的工件装夹需求，压头底部采用尼龙材质垫块，避免压紧过程中刮伤工件已加工表面，同时增大接触摩擦力防止工件装夹移位。立式支座与杠杆臂的铰接位置采用铜套衬套结构，减少反复转动过程中的铰接磨损，延长整套夹具的使用寿命，铰接处的销轴端部设置挡圈限位，防止设备运行过程中销轴脱出引发安全隐患。整套夹具的安装边界尺寸紧凑，横向安装孔距适配标准18mm槽宽的机床T型槽，整体高度控制在150mm以内，不会与机床主轴的加工行程产生干涉，可多套并排布置在工作台上，完成多工位同步装夹。液压接口采用标准M14×1.5外螺纹接头，可直接接入机床现有液压系统回路，无需额外增设独立液压站，油路接入后可通过机床的M代码控制夹具的压紧与松开动作，实现装夹流程与加工程序的联动。在实际使用过程中，该夹具的压紧力可通过调整液压系统压力进行无级调节，针对薄壁类零件可降低系统压力避免工件装夹变形，针对重型切削工况可提高系统压力保证装夹刚性，杠杆结构的增力比设计为1:3.2，在6MPa系统压力下可输出近3kN的压紧力，完全满足铣削、钻削等常规机加工工序的装夹力要求。结构上所有外露金属件均做发黑防锈处理，适配车间切削液喷淋的潮湿工作环境，油缸内部采用格莱圈与斯特封组合密封形式，长期往复运行无渗漏风险，日常维护仅需定期在铰接位置加注润滑脂即可，无复杂的保养流程。
