钣金折弯安装固定支架结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:298199
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计

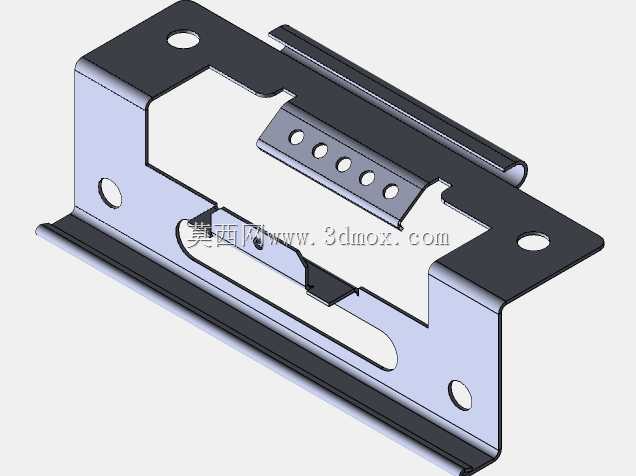

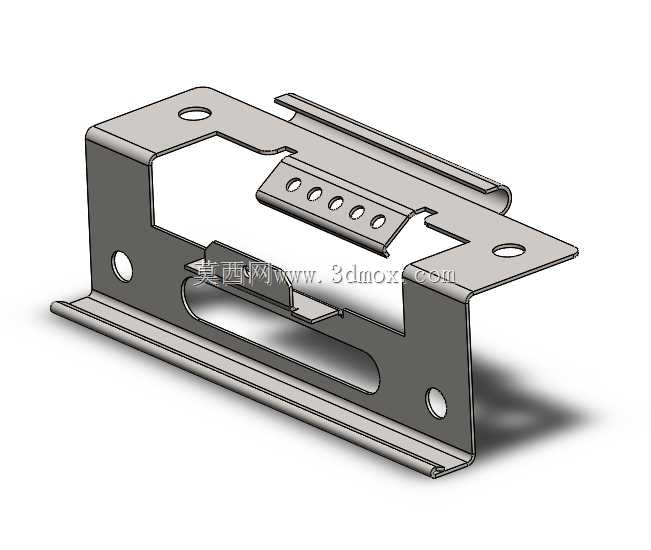

这类钣金支架多应用在小型机电设备内部的功能模块安装场景,用来承托、限位带插接或滑动配合的小型功能组件,常见于工控终端、小型检测设备的内置安装位,替代传统的型材拼接支架,在占用空间、装配效率上有明显优势。从结构上看,整体采用单张钣金板材经多道折弯工序成型,没有额外的焊接拼接结构,所有连接位都靠板材自身折弯形成的立边、翻边来保证结构刚性,底部的通长翻边直接作为安装贴合面,和设备基体的安装平面完全贴合,不需要额外加工找平结构,两侧的折弯立边形成主要的承力框架,立边上预留的圆形安装孔用来穿设固定螺丝,将支架整体锁附在设备基体上,孔位的位置公差控制在±0.1mm范围内,保证装配后支架不会出现偏斜。支架中部的镂空结构一方面是为了避让被安装组件的突出结构,给组件的活动行程留出足够空间,避免装配后出现运动干涉,另一方面也能减少板材的使用量,降低整体重量,同时给内置组件留出散热的流通通道,避免组件工作时产生的热量在封闭空间内积聚。中部伸出的带孔折弯弹片是整个结构的核心功能位,上面排布的多个等距小孔是用来和被固定组件的定位凸点配合,实现组件安装时的档位调节,弹片自身的折弯角度经过反复校核,保证装配时既有足够的弹性变形量方便组件卡入,又能在卡入后提供足够的卡紧力,避免设备运行过程中受振动影响出现组件松脱的情况。支架两端的卷边结构一方面是为了消除钣金裁切后的锐边,避免装配时划伤操作人员或者损坏配套的线束,另一方面卷边形成的圆弧结构也能提升支架边缘的结构强度,避免受外力碰撞时出现边缘变形。顶部两侧的翻边形成滑动导向槽,被安装的组件可以顺着导向槽滑入支架内部,不需要额外的导向结构辅助装配,滑入到位后刚好和中部的弹片卡合,整个装配过程不需要额外的紧固件,能大幅提升产线的装配效率。设计时所有折弯内角都预留了和板材厚度匹配的折弯圆角,避免折弯处出现应力集中导致的开裂,所有安装孔的边缘都做了去毛刺处理,保证螺丝穿设时不会出现卡滞,整体的安装边界完全适配小型设备内部的狭窄安装空间,不需要对设备原有结构做额外修改就能直接替换原有支架。
