深沟球滚动轴承三维结构设计

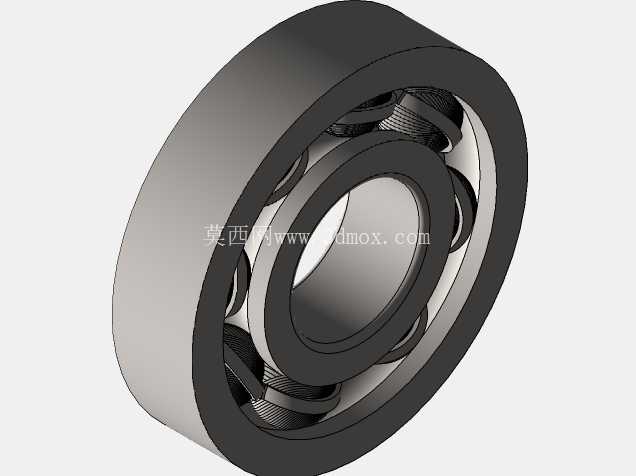

　　在各类旋转传动机构的设计选型中，滚动轴承是承担轴系径向支撑、降低运动副摩擦损耗的核心基础零件，这款深沟球结构的滚珠轴承，适配绝大多数中低速、中等载荷的旋转轴系安装场景，从普通民用电机的输出端支撑，到小型输送设备的辊筒转轴，再到机床进给机构的辅助支撑位，都能见到同结构轴承的应用。不同于滑动轴承依赖油膜形成润滑支撑的形式，这类滚珠轴承通过内圈、外圈滚道与钢制滚动体的点接触配合，将轴系运转时的滑动摩擦转化为滚动摩擦，能在常规润滑条件下将传动副的摩擦系数控制在极低区间，有效减少动力传输过程中的无用功损耗，同时降低轴系运转过程中的温升幅度，延长整套传动机构的连续运行周期。

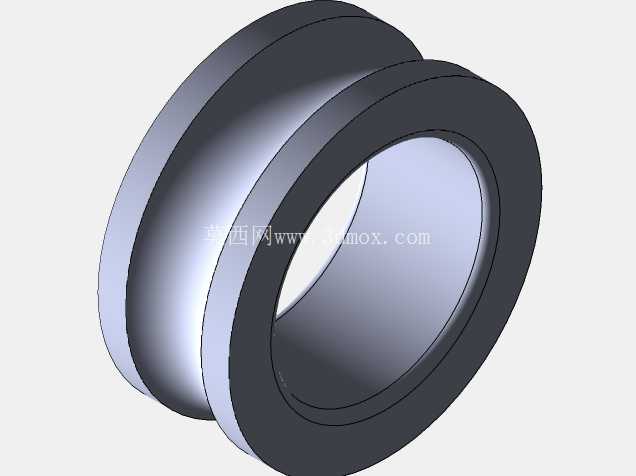

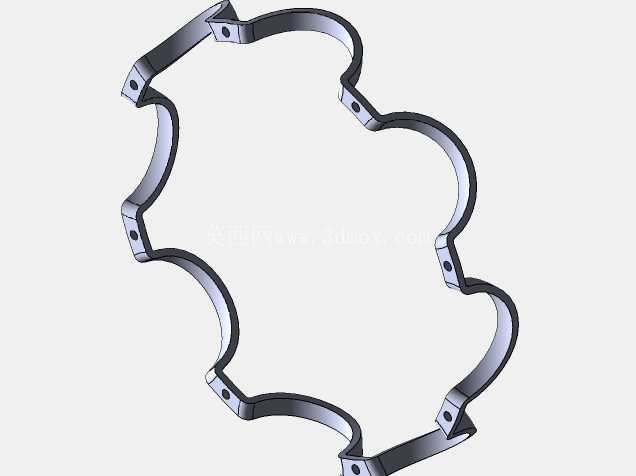

　　从结构设计逻辑来看，这款轴承的内圈与轴采用过盈配合安装，内圈外侧的弧形滚道与滚动体曲率完全匹配，保证滚动体在滚道内循环滚动时不会出现卡滞或偏磨；外圈则与设备的轴承座孔采用过渡或间隙配合，根据安装场景的不同，可选择外圈固定、内圈随轴转动，或是内圈固定、外圈随旋转部件转动的装配形式。保持架采用兜孔式结构，将每一颗钢质滚动体均匀分隔在滚道圆周方向，避免相邻滚动体在运转过程中直接接触产生额外摩擦与磨损，同时保证所有滚动体受力均匀，不会出现局部载荷集中导致的早期点蚀失效。

　　在安装边界的设计考量上，这款轴承的径向尺寸与宽度遵循通用深沟球轴承的尺寸系列规范，设计选型时无需额外定制非标轴承座，可直接匹配对应公称内径的标准轴径与标准轴承座安装孔，轴肩与座孔的挡肩高度经过参数校核，既能够保证轴承安装到位后获得足够的轴向定位支撑，又不会因为挡肩过高接触到轴承的密封面或保持架，造成运转过程中的干涉磨损。轴承的轴向承载能力随接触角的变化适配不同工况，常规零接触角设计下可承受一定比例的双向轴向载荷，能够应对轴系运转过程中出现的少量窜动，无需额外加装推力轴承即可满足多数轻载轴向定位需求。

　　建模过程中对滚道的曲率半径、滚动体的直径公差、保持架的兜孔间隙都做了参数化处理，可根据不同的载荷等级调整滚动体的数量与直径，或是调整滚道的曲率系数优化接触应力分布。针对不同的应用场景，还可在轴承两侧加装密封盖或是防尘盖结构，填充对应牌号的润滑脂，实现免维护长期运转，适配粉尘较多、润滑条件较差的户外设备安装场景。在装配验证环节，模型保留了合理的装配间隙，可直接用于虚拟装配中的干涉检查，验证轴肩、轴承端盖、密封件等相邻零件的安装尺寸是否匹配，避免实际加工装配过程中出现尺寸冲突，缩短整套设备的研发迭代周期。

　　这类轴承的失效形式多为滚道点蚀、保持架断裂、润滑脂失效，在建模时也可基于现有结构做有限元分析的前处理模型，对不同径向载荷、不同转速下的接触应力分布做仿真计算，验证额定动载荷、额定静载荷是否满足设计工况的使用寿命要求，为轴承的选型校核提供直观的三维模型支撑。
