Solidworks环境下精密滚子轴承结构设计

　　在各类旋转传动工况中，滚子轴承是承担径向载荷、保障轴系回转精度的核心支撑部件，其结构合理性直接决定整套传动系统的运行寿命与振动噪声水平。从实际工程应用场景来看，这类滚子轴承广泛覆盖冶金设备轧辊支撑、矿山机械输送辊组、机床主轴传动、重型减速机输入输出轴定位、工程机械行走机构轮边支撑等重载低速或中速回转场景，相比同尺寸的球轴承，滚子以线接触形式与滚道贴合，单位接触面积承载能力提升40%以上，能够承受持续的径向冲击载荷，适配存在一定安装同轴度误差的轴系装配场景。

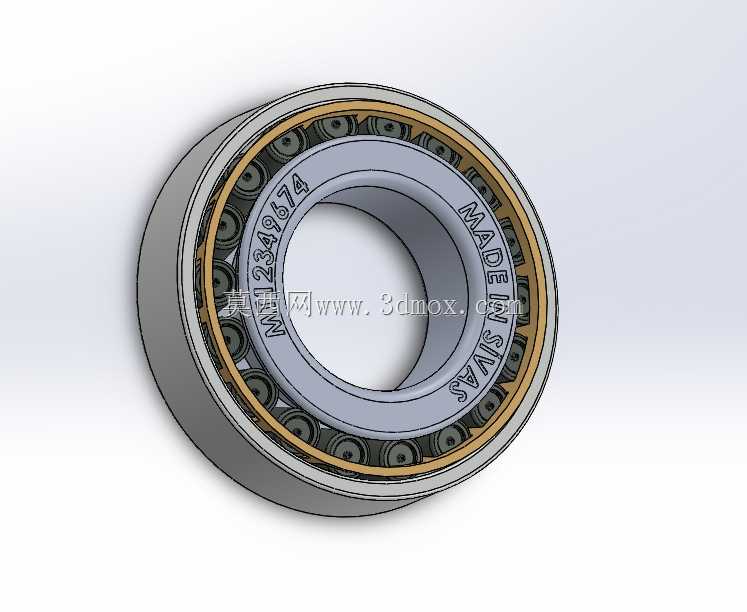

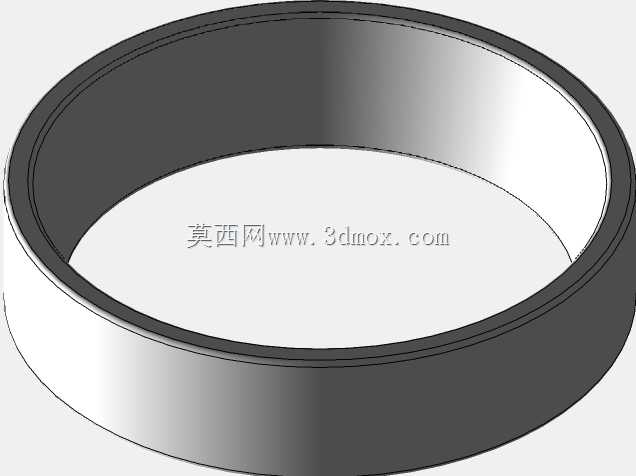

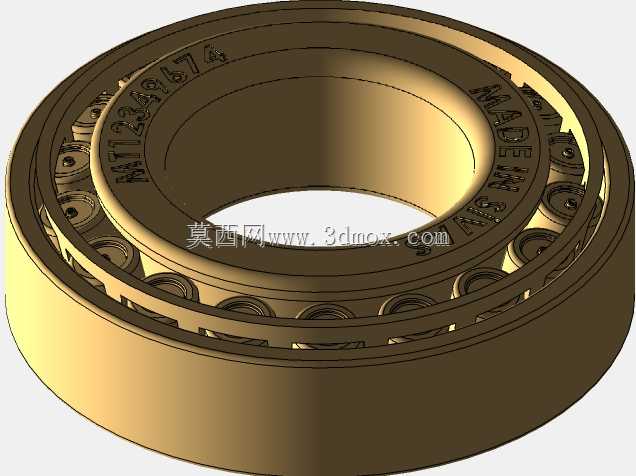

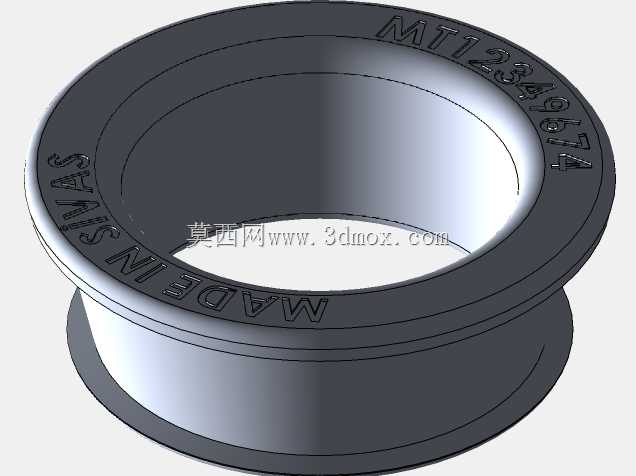

　　从结构设计逻辑来看，该模型完整还原了实体滚子轴承的全部组成部分：包含带滚道的内圈、外圈，均匀排布的圆柱滚动体，以及分隔滚动体的冲压保持架。设计过程中首先明确了核心安装边界：内圈与轴采用过盈配合，配合公差选取k6级，保障轴回转时内圈与轴无相对滑动；外圈与轴承座孔采用过渡配合，公差选取H7级，既方便装配拆卸，也能补偿一定的壳体加工形位误差。内圈外侧、外圈内侧的滚道面均做了对数修形设计，避免滚子端部出现应力集中，这一细节是提升轴承重载下疲劳寿命的关键——如果滚道为直母线设计，当轴受载发生挠曲变形时，滚子两端会与滚道边缘产生硬接触，短时间内就会出现滚道剥落、滚子端面磨损的失效问题。

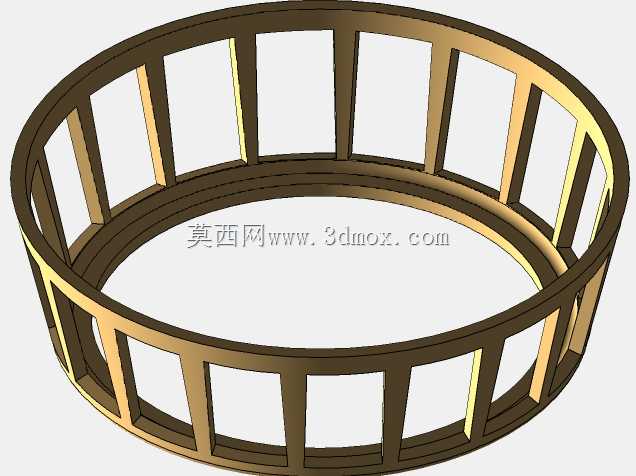

　　保持架的设计采用兜孔式结构，每个兜孔对应一颗圆柱滚子，兜孔间隙控制在滚子直径的0.5%-1%区间，既能够让滚子在兜孔内自由滚动，又不会出现滚子歪斜卡滞的问题；保持架内径与内圈挡边之间预留0.2-0.3mm的径向间隙，避免高速回转时保持架与内圈挡边发生摩擦磨损。模型中滚动体的排布严格遵循等节距设计，相邻滚子中心的夹角误差控制在±0.5°以内，保障回转过程中载荷在各滚动体之间均匀分配，避免单个滚子受载过大出现早期点蚀。

　　从安装尺寸边界来看，设计时充分考虑了实际装配的工艺性：内圈一侧设置定位挡边，另一侧可根据装配需求选配挡圈，方便轴系的轴向定位；外圈的外径尺寸、宽度尺寸均符合通用轴承的安装尺寸规范，能够直接适配标准规格的轴承座孔，不需要额外做非标加工。同时模型还原了轴承的密封与润滑相关结构细节，滚道空间预留了足够的润滑脂填充容积，能够保障长期运行时滚动体与滚道之间形成稳定的油膜，降低摩擦温升。

　　在建模过程中，各零件的配合关系完全按照实际装配约束设置：内圈与轴的同轴度约束、外圈与轴承座的同轴度约束、滚动体与内外滚道的相切约束、保持架与滚动体的位置约束，所有配合无过定义、无欠约束，能够直接用于后续的虚拟装配干涉检查、轴系有限元受力分析，也可以导入运动仿真模块，模拟不同转速、不同径向载荷下的轴承运转状态，验证保持架的运动稳定性、滚动体的自转与公转规律。对于结构设计从业者而言，该模型可以直接作为轴系设计的标准件调用，不需要从零开始绘制轴承的每个细节，大幅缩短设备设计周期；对于设备选型人员来说，可以通过模型直观核对轴承的安装尺寸、结构形式，确认是否适配现有设备的安装空间，避免选型错误导致的装配返工。

　　需要注意的是，这类滚子轴承主要承受径向载荷，若工况中存在较大的轴向载荷，需要搭配推力轴承组合使用，设计时不能单独依靠该类轴承承担双向轴向力；同时装配时要保证内圈、外圈的同轴度，若同轴度误差超过0.1mm，会导致滚动体受载不均，运行时出现异常噪声、温升过快的问题，大幅缩短轴承的实际使用寿命。模型中各零件的倒角、圆角细节均按照实际加工工艺设置，锐边位置均做了0.5mm的倒角处理，既避免装配时划伤操作人员，也能够减少热处理过程中的应力集中，提升零件的结构强度。
