高精度机械式游标卡尺结构设计

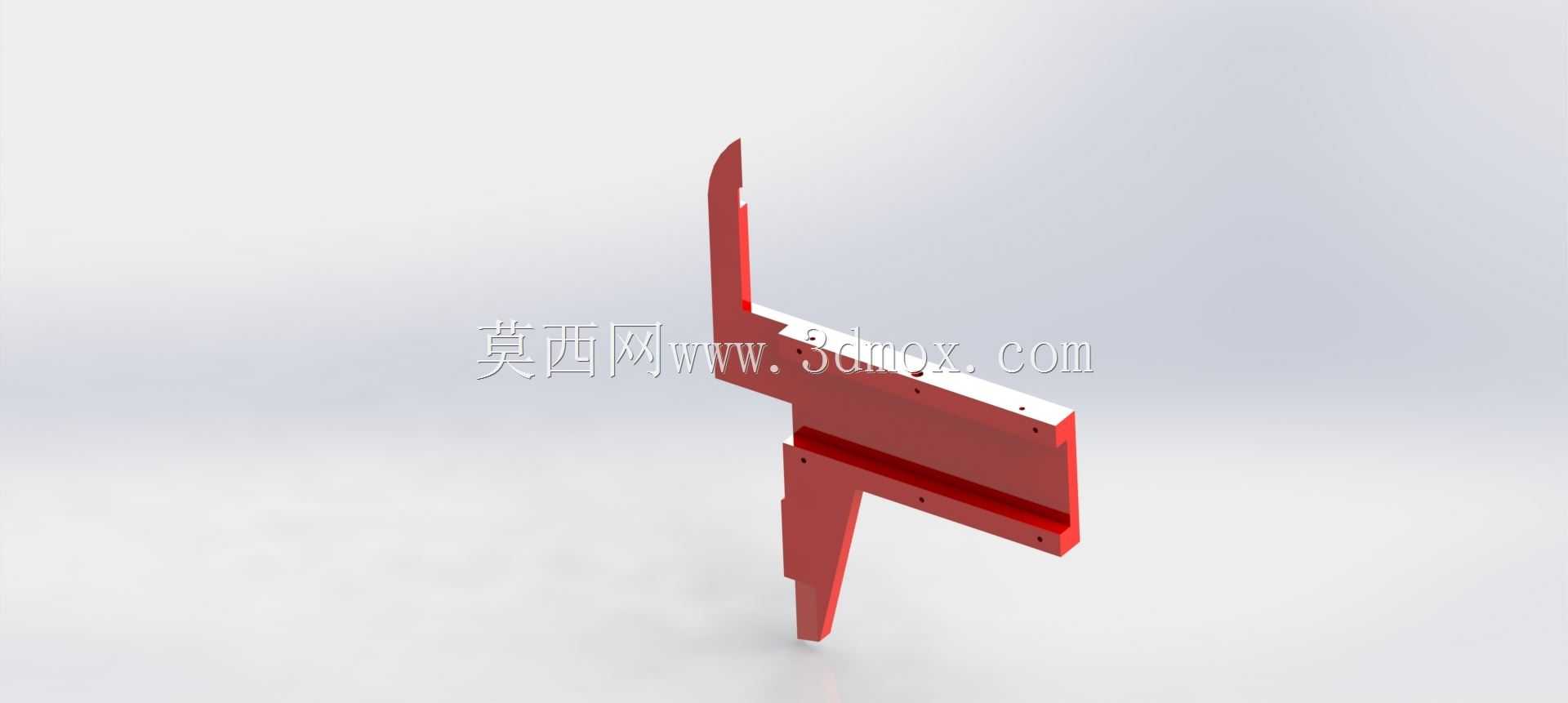

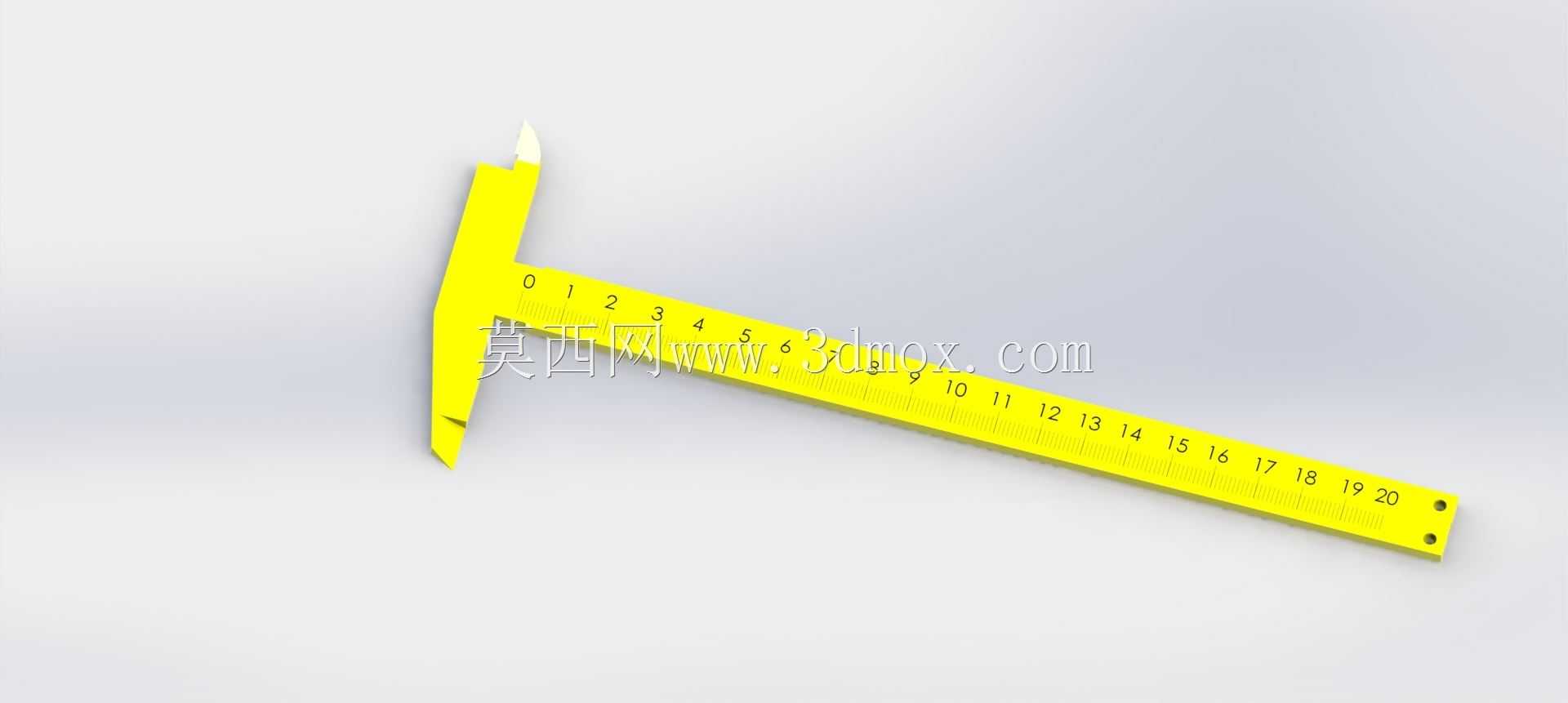

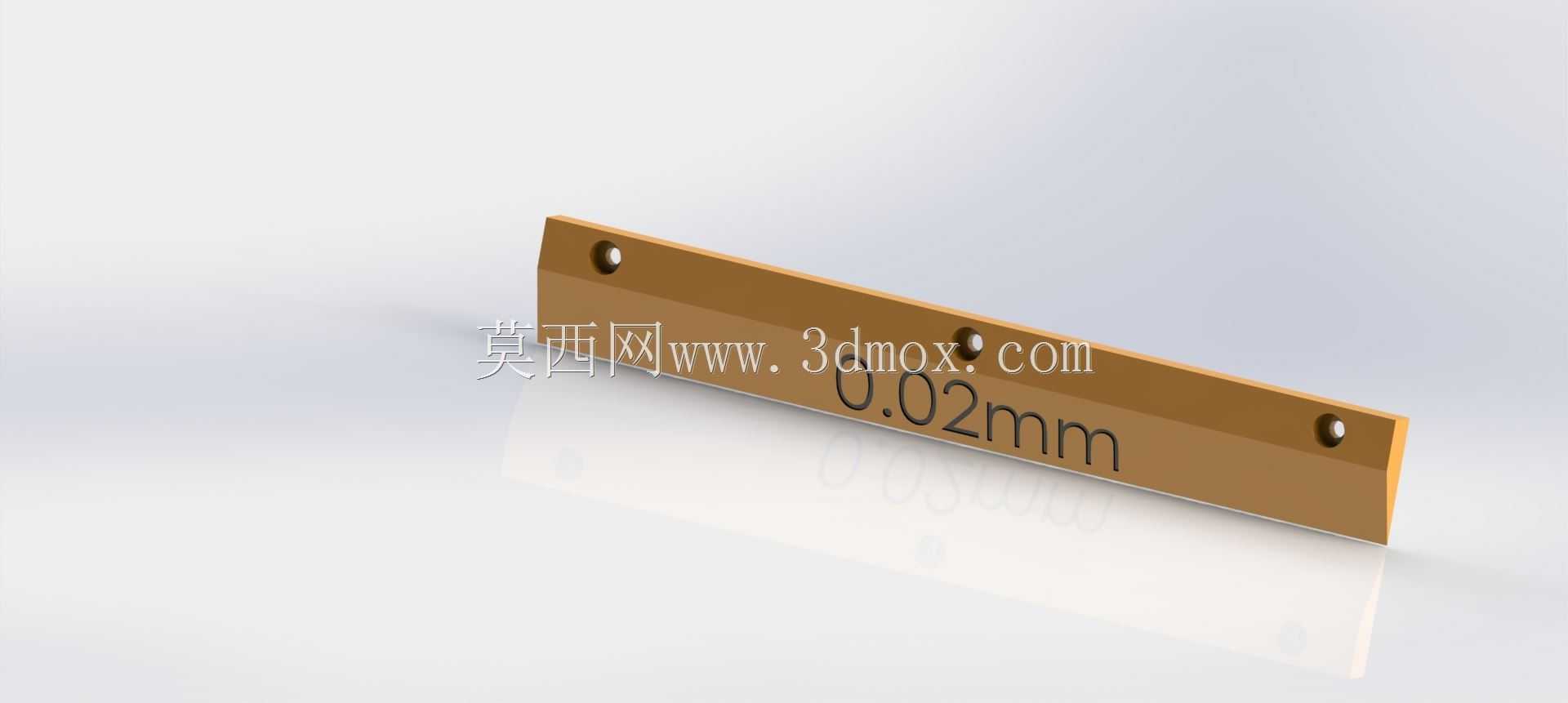

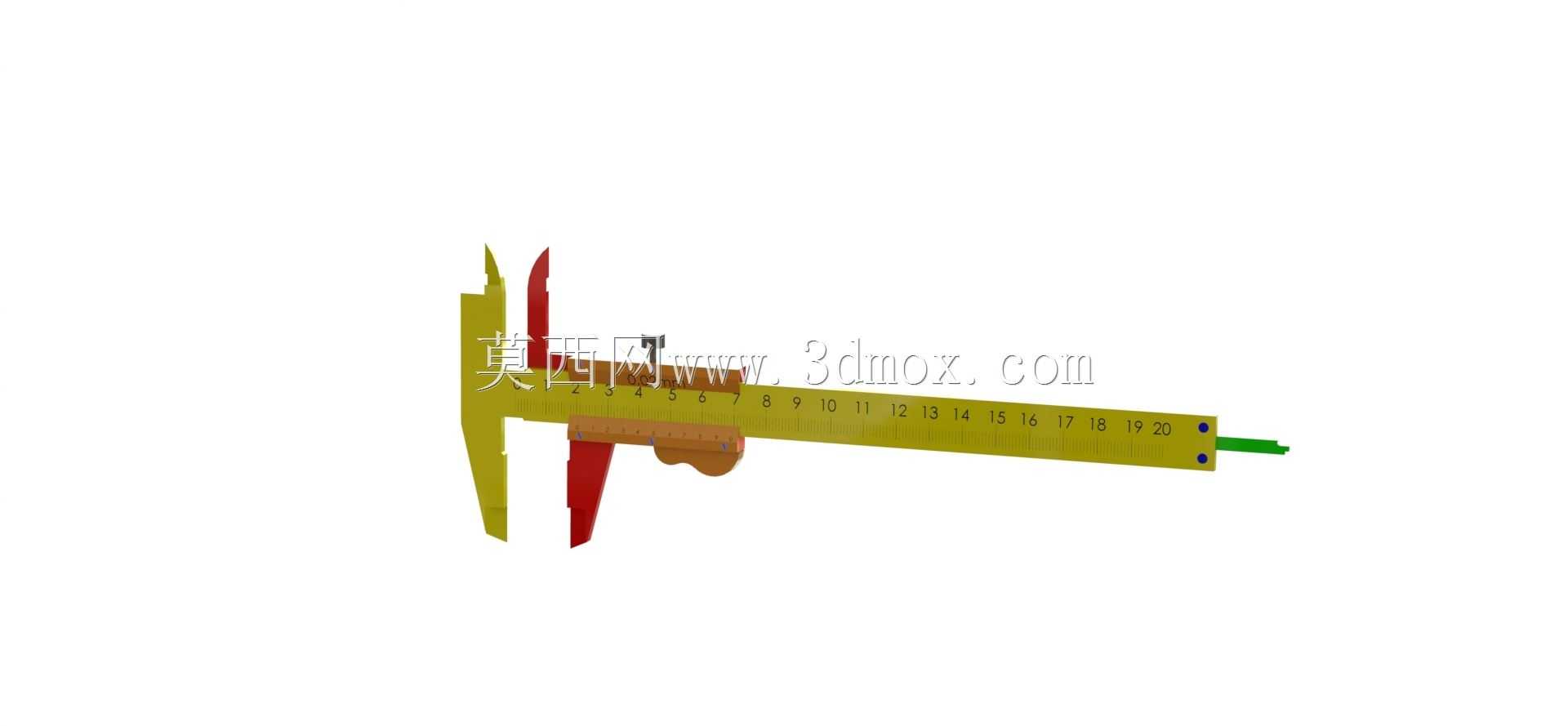

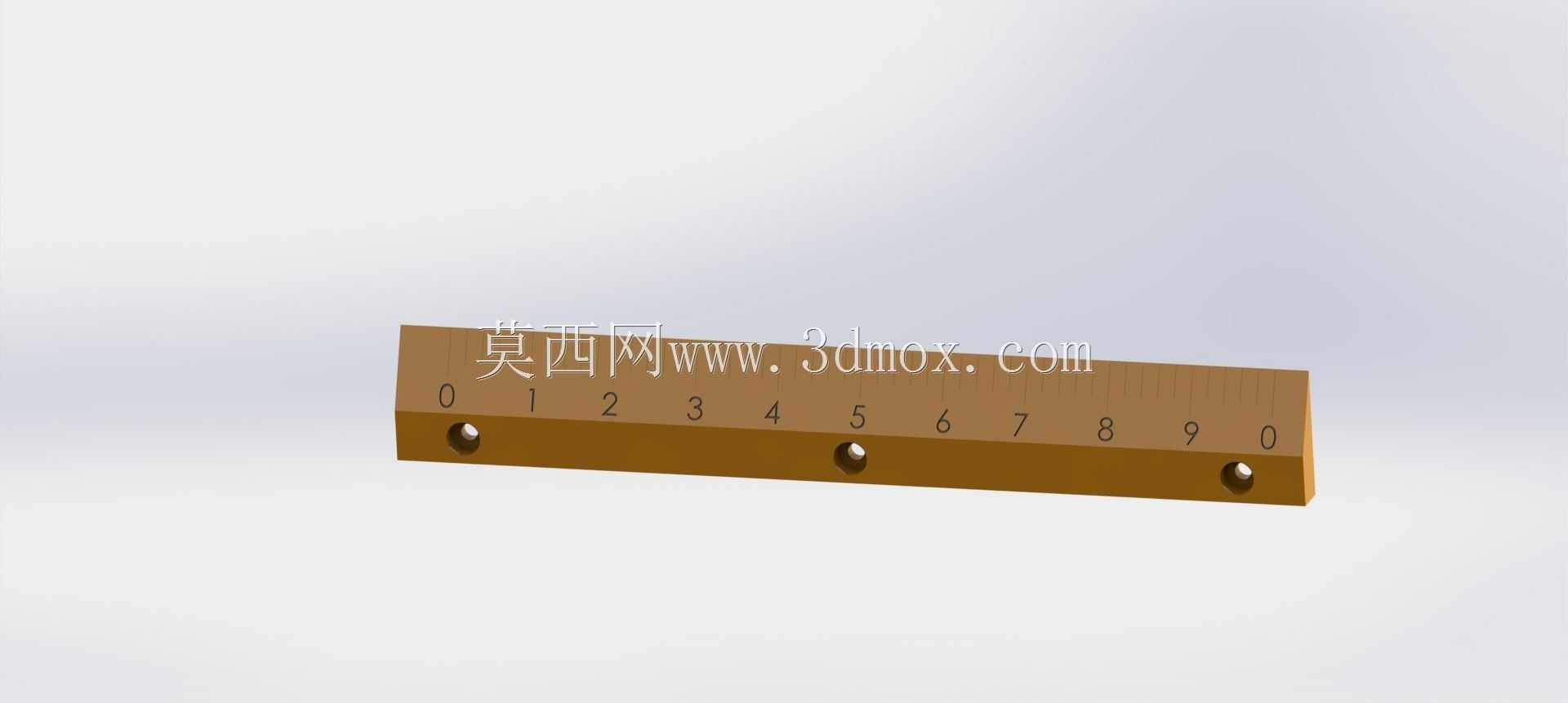

在机械加工现场、五金装配工位、院校金工实训车间乃至日常维修作业场景里，游标卡尺始终是出镜率最高的接触式测量器具之一，它不需要外接电源，依靠机械结构的精密配合就能完成外径、内径、深度、台阶尺寸的多维度测量，对作业环境的适应性远高于多数电子测量设备。这款游标卡尺的结构设计完全贴合实际测量需求，主尺身采用平直长条形结构，刻度沿尺身轴向均匀排布，测量范围覆盖0到200毫米的常用工业测量区间，尺身端部集成的固定量爪分为内外两组，外侧量爪用于工件外径、外形尺寸的夹持测量，内侧量爪可伸入孔内完成内径、槽宽尺寸的检测，尺身尾部延伸的深度测杆，能精准测量盲孔深度、台阶高度差，单把量具即可覆盖常规加工件八成以上的尺寸检测需求。设计过程中首先要保证尺身的直线度公差，主尺作为所有测量动作的基准载体，其导向面的平面度、直线度误差必须控制在微米级，才能避免滑动尺框移动时出现卡滞、偏斜，进而带来测量误差。滑动尺框上集成的游标刻度与主尺刻度形成差速刻度配合，通过刻度线的对齐关系实现0.02毫米级的读数精度，尺框上设置的锁紧螺钉可在测量完成后锁定尺框位置，方便操作人员在视线不佳的工位取出卡尺后再读取数值，避免移动过程中尺框移位造成读数偏差。量爪的测量面做了淬硬处理，长期反复夹持工件也不会出现磨损塌边，保证测量精度的长期稳定性，深度测杆与主尺身的导向槽采用小间隙配合，伸缩过程无晃动，测量深度尺寸时测杆端面可与孔底完全贴合，不会出现倾斜带来的测量误差。从安装边界来看，这款卡尺整体为手持便携式结构，无额外安装固定需求，尺身宽度控制在适合单手握持的尺寸范围内，滑动尺框上的推块位置贴合人手拇指的操作行程，单手握持时拇指即可推动尺框完成开合、锁紧的全套操作，不需要双手配合就能完成单人测量作业，在流水线快速抽检、工件装夹找正的场景下，操作效率优势十分明显。不同于带表卡尺、数显卡尺对使用环境的严苛要求，这款纯机械结构的游标卡尺不怕切削液飞溅、不怕车间粉尘附着，哪怕在油污较重的粗加工车间，只要擦拭干净测量面就能正常使用，日常维护只需要定期在滑动接触面涂抹少量轻质润滑油，避免尺框卡滞即可，不需要更换电池、校准电路，长期使用的维护成本极低。在建模过程中，所有刻度线的间距、量爪的夹角、测杆的配合间隙都严格遵循机械量具的设计规范，每一处结构的尺寸比例都参考实际量产量具的参数设定，既保证外观还原度，也能通过模型结构直观理解游标卡尺的读数原理、各部件的配合关系，不管是用于量具结构的教学演示，还是作为机械场景的配套工装模型，都能满足使用需求。
