三丰150与300mm量程箱式卡钳配套收纳支架

　　在机加工车间的日常量具管理场景中，游标类精密量具的存放防护一直是现场5S管理与量具精度维护的关键环节，这款配套三丰150mm、300mm量程箱式卡钳的专用收纳支架，正是针对车间现场量具随意摆放易磕碰、易积尘、取用效率低的痛点设计的工装配件。从实际使用场景来看，这类支架常布置在检验工位操作台边缘、量具柜指定格位或是生产线旁的巡检工具存放点，替代传统的绒布套、塑料包装盒，让卡钳能够随取随放，同时避免尺身测量面、滑动尺框因为和其他工具堆叠产生划痕、变形，影响测量精度。

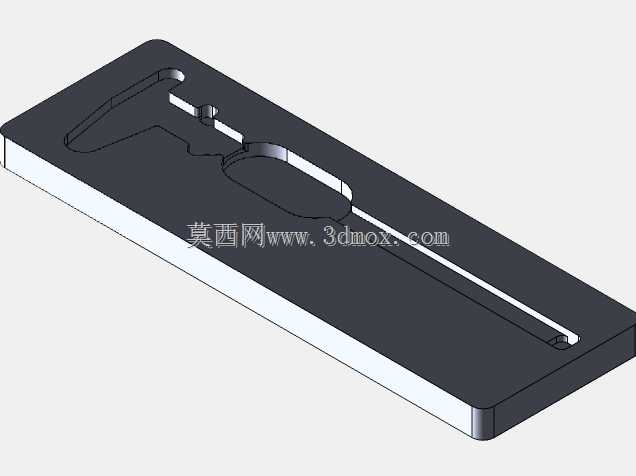

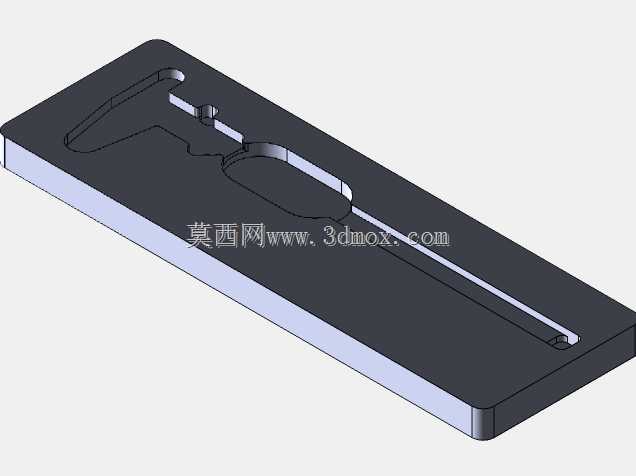

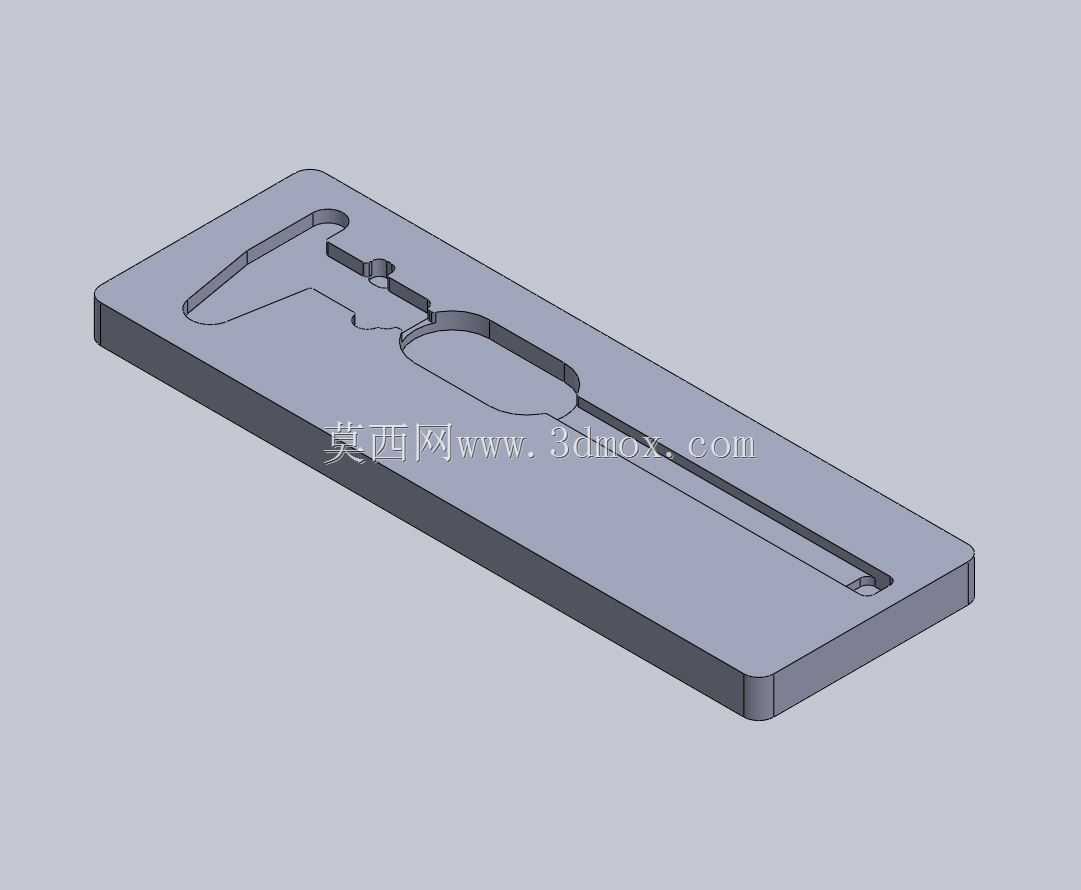

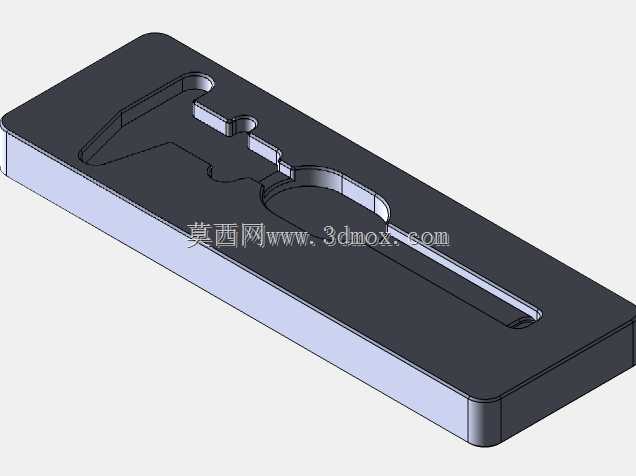

　　设计思路上完全贴合对应量程卡钳的外形轮廓做仿形铣削，整个支架采用一体化的块状结构，没有多余的拼接部件，整体刚性足够，不会因为长期放置卡钳产生形变。支架上的仿形槽完全匹配卡钳收拢后的外形，深度刚好覆盖尺身厚度的三分之二，既能够保证卡钳放入后不会侧翻滑落，又能让操作人员拿取时手指有足够的施力空间，不用抠挖槽位就能快速取出量具。槽位的轮廓做了0.2mm的单边余量设计，既不会因为余量过大导致卡钳放入后晃动磕碰，也不会因为余量过小导致卡钳放入、取出时卡滞，哪怕是手上沾有少量切削液、防锈油，也能顺畅完成取放动作。

　　从安装与尺寸边界来看，支架整体为规整的长方体结构，底面平整，既可以直接平放在操作台面上，也可以通过底面预留的沉头孔位使用螺丝固定在量具架、工作台侧壁上，安装时不需要额外调整水平，只要固定面平整就能保证支架放置稳定。支架的整体外轮廓尺寸适配150mm与300mm两款卡钳的总长，300mm量程的卡钳放入后，尾部不会超出支架边缘，150mm量程的卡钳放入对应槽位后，尺身完全处于槽体防护范围内，不会有悬空部位。槽体的边缘全部做了R1的圆角钝化处理，没有尖锐的铣削毛刺，避免取放量具时刮伤操作人员手部，也不会刮花卡钳的尺身漆面。

　　在功能特性上，这款支架除了基础的存放定位功能，还能辅助现场量具的定置管理，不同槽位对应不同量程的卡钳，操作人员用完后可以快速归位，避免不同量程的量具混放导致拿错，影响检验效率。支架的块状结构本身重量足够，单手取放卡钳时不会带动支架移位，不需要额外手扶。日常清洁时也十分方便，因为是一体化的实心结构，没有卫生死角，沾了切削液、灰尘后直接用车间的压缩空气吹净或者用抹布擦拭即可，不会像布艺套、纸盒那样容易藏污纳垢、受潮发霉，能够长期在车间的多油、多尘环境下使用，有效延长精密卡钳的维护周期，减少因为量具存放不当导致的精度校准成本。
