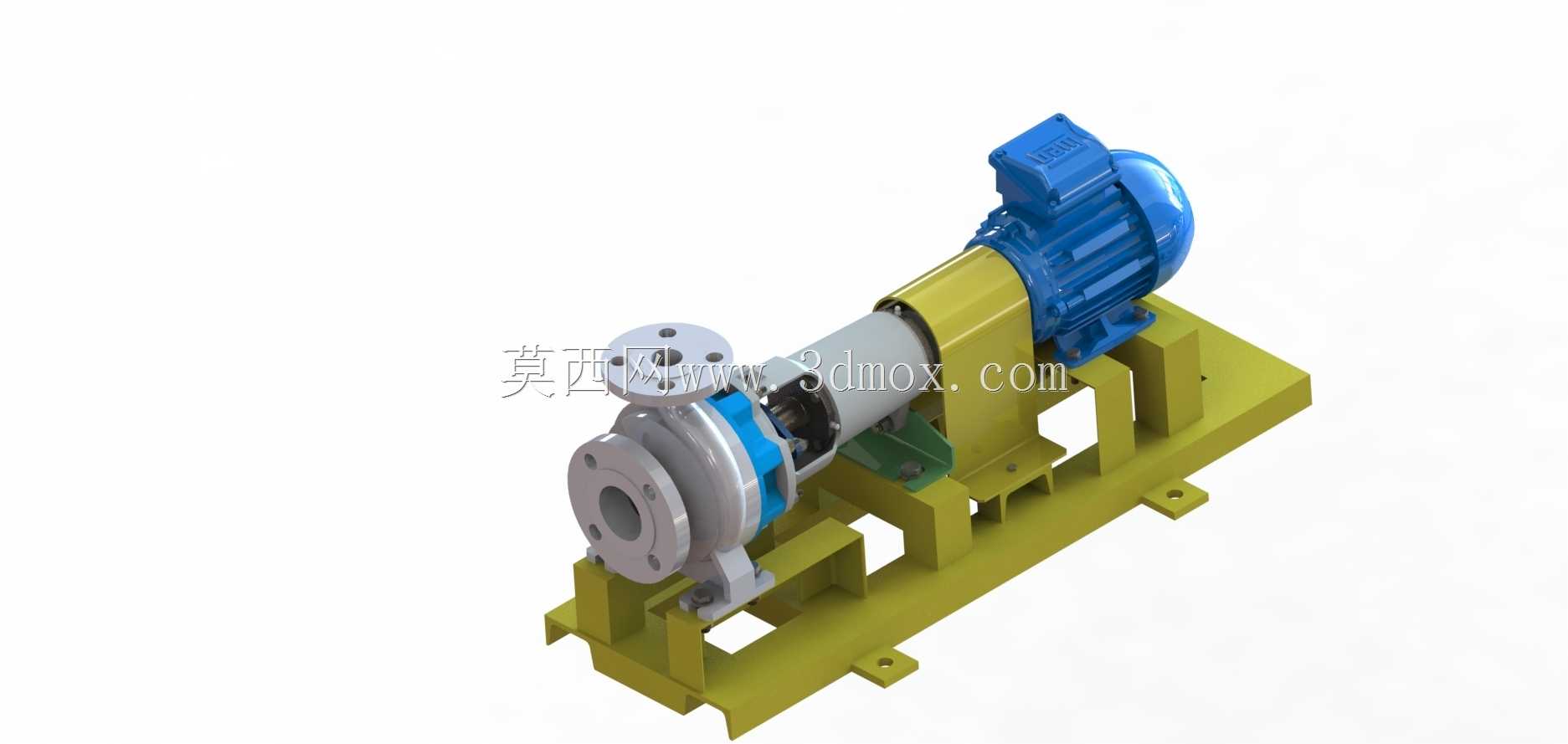

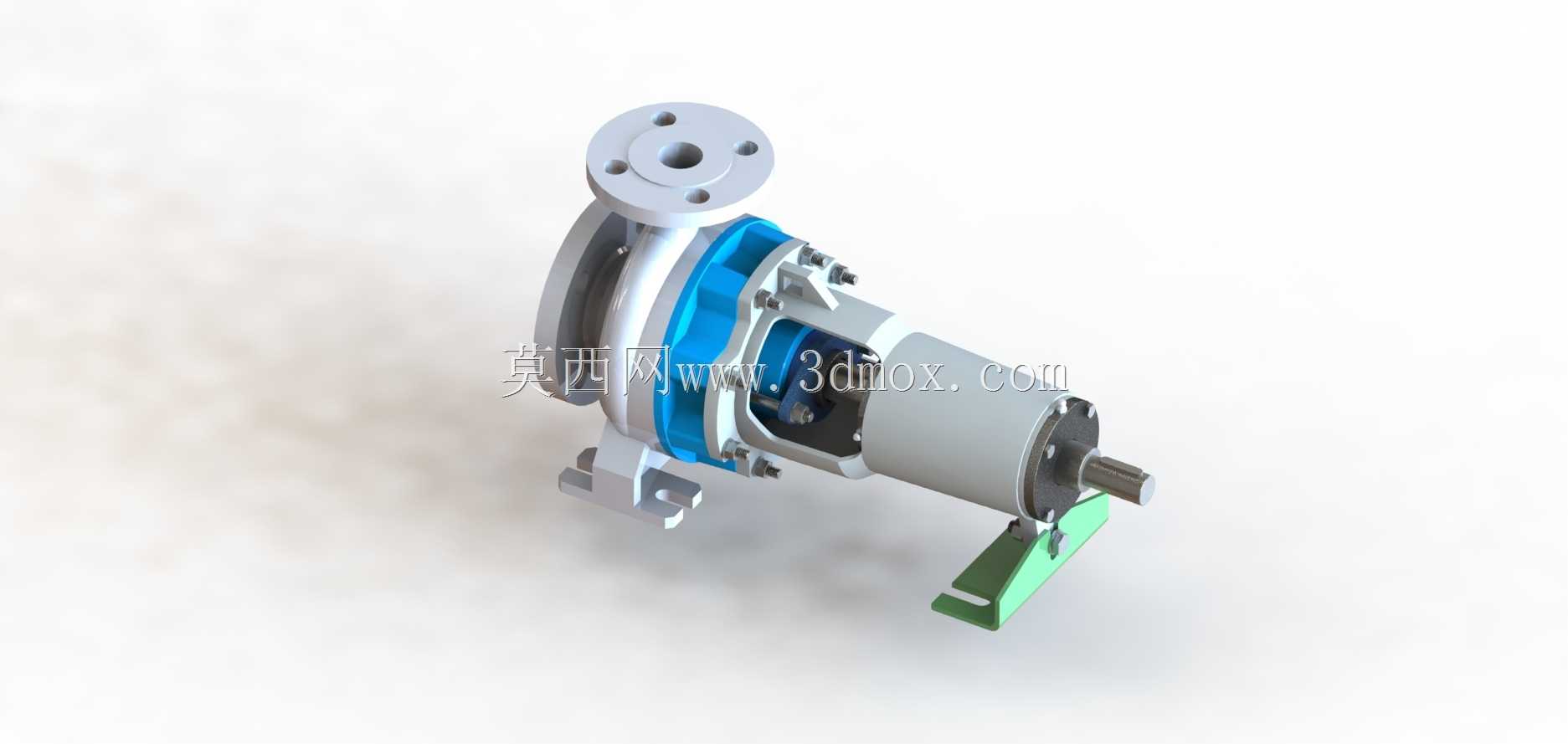

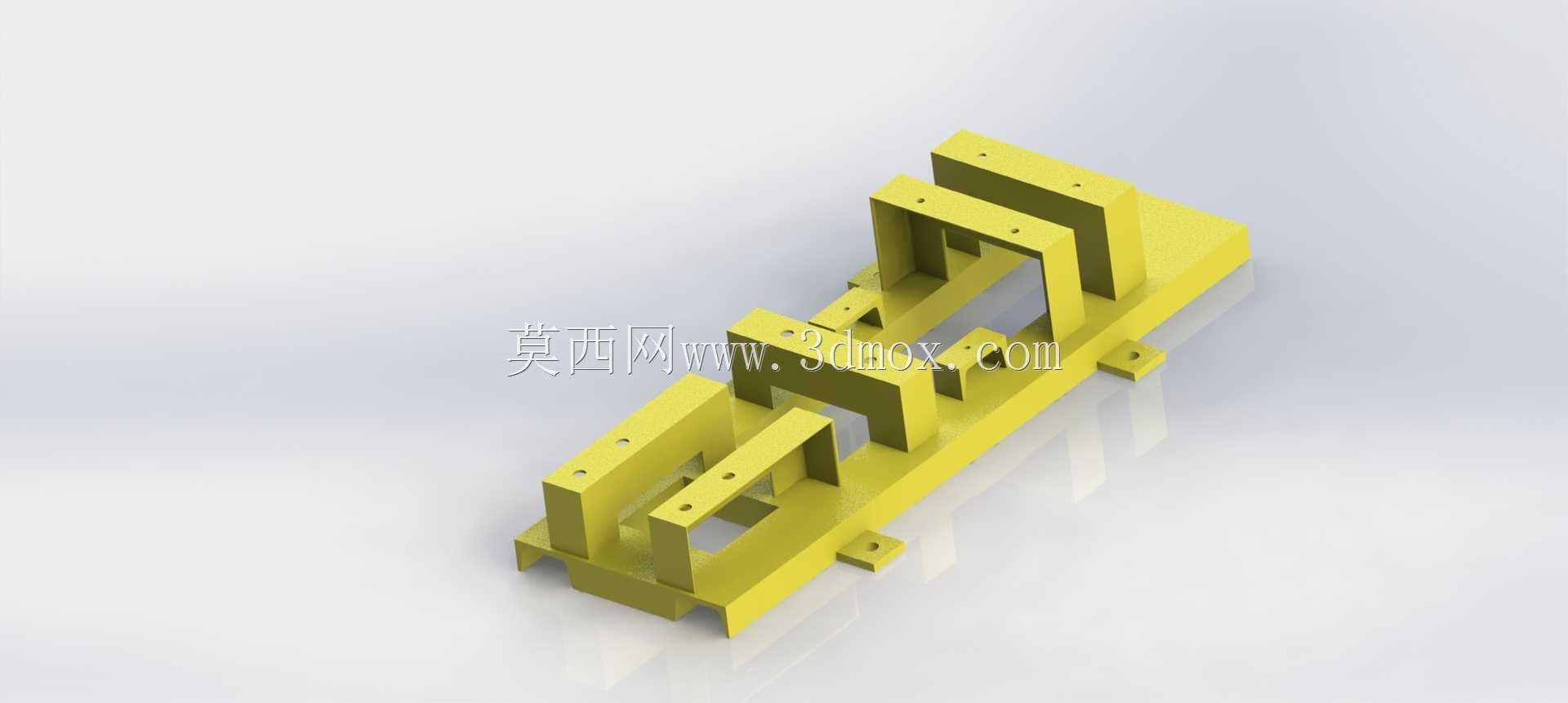

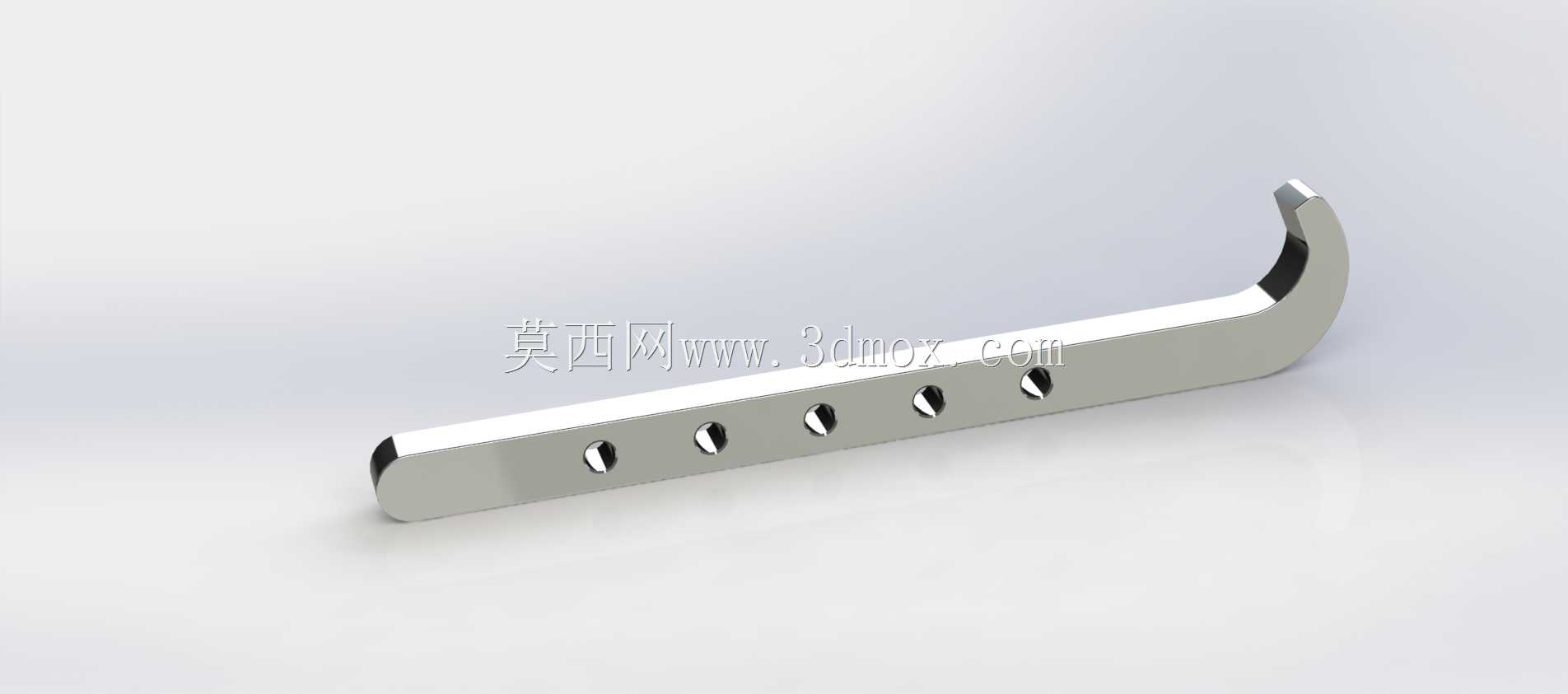

卧式单级离心泵整机结构三维设计

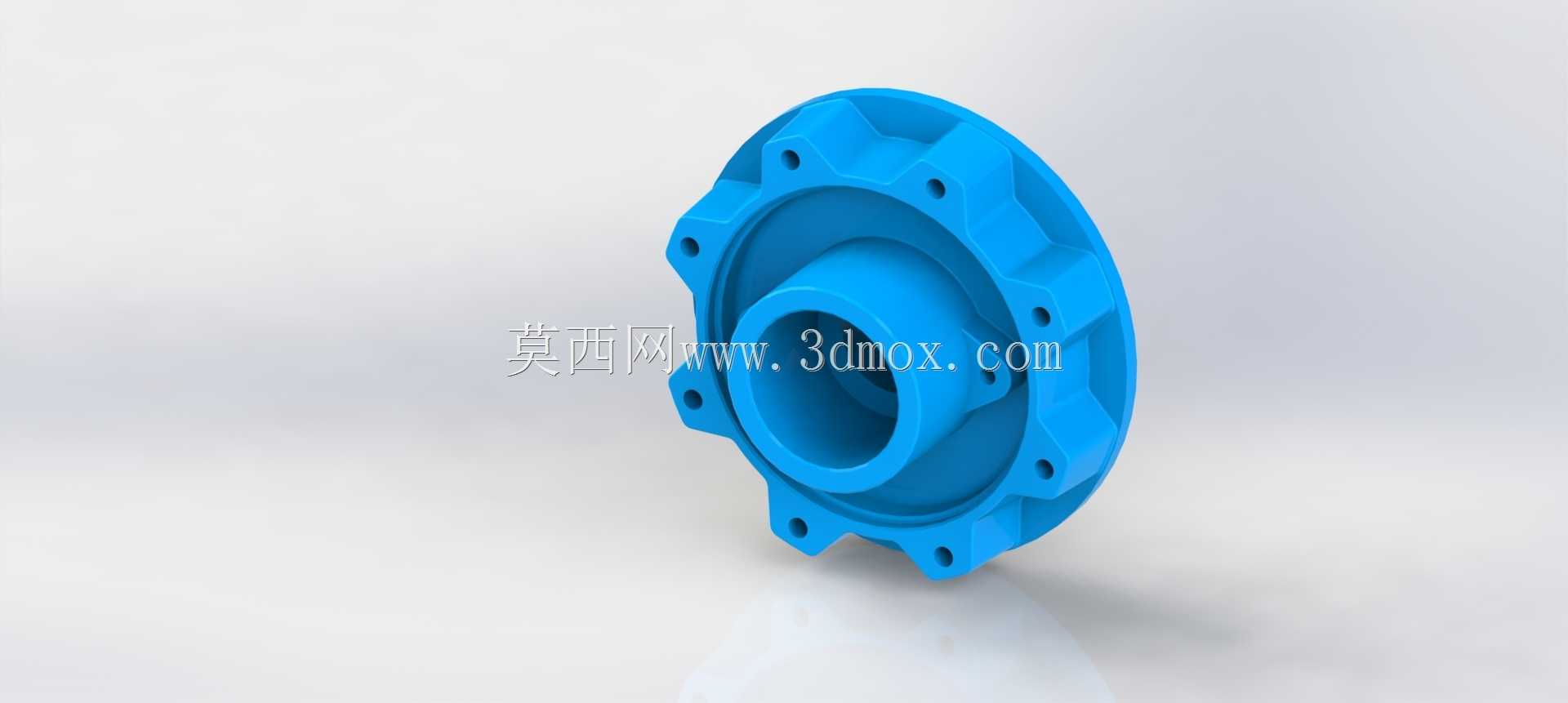

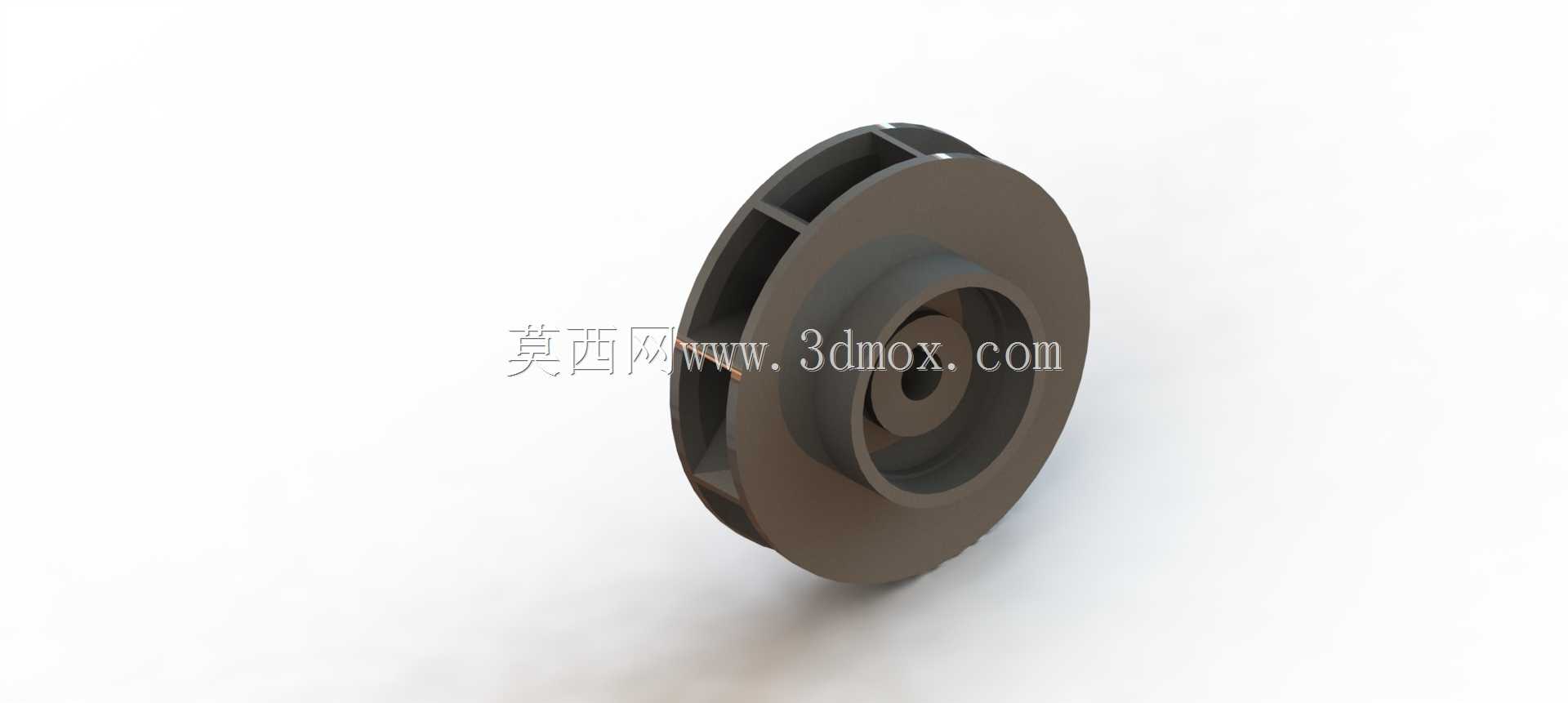

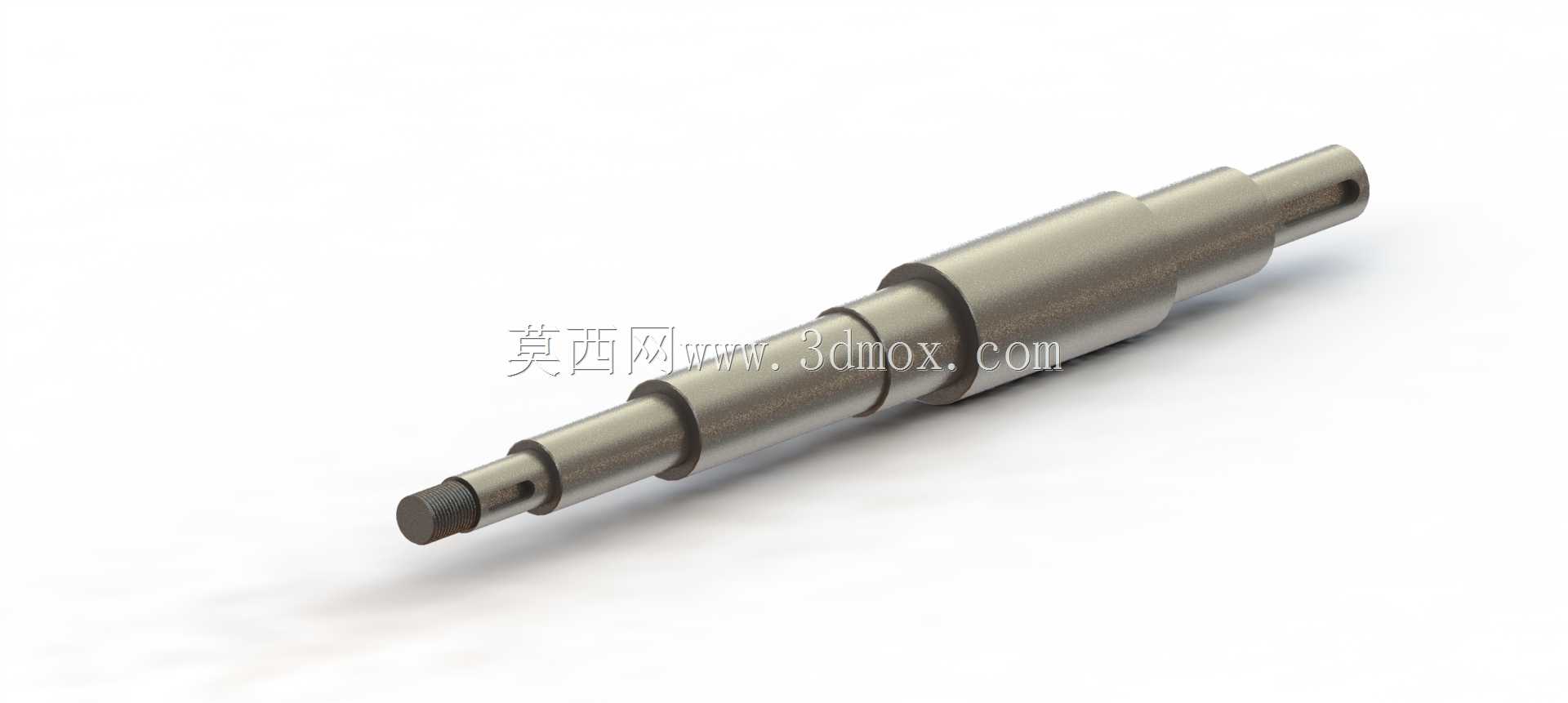

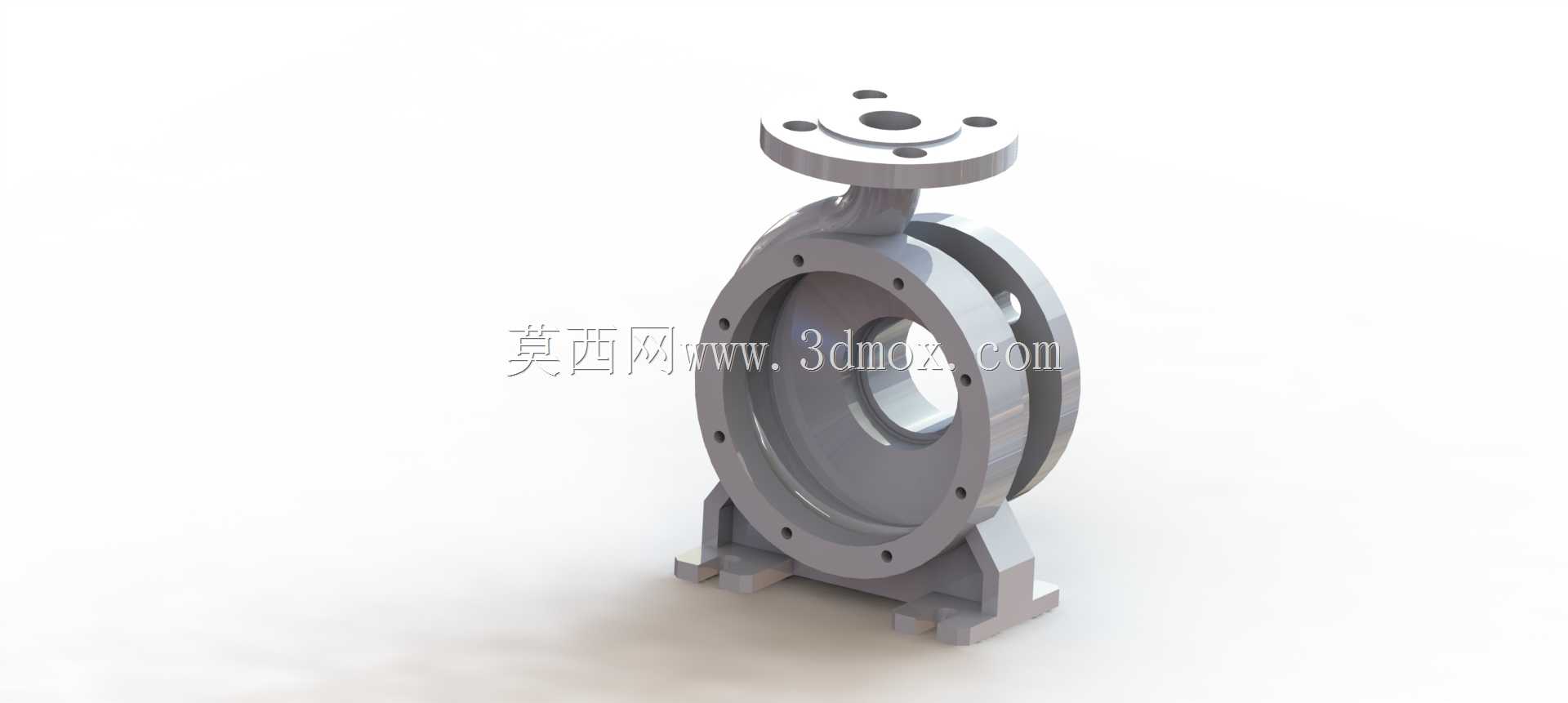

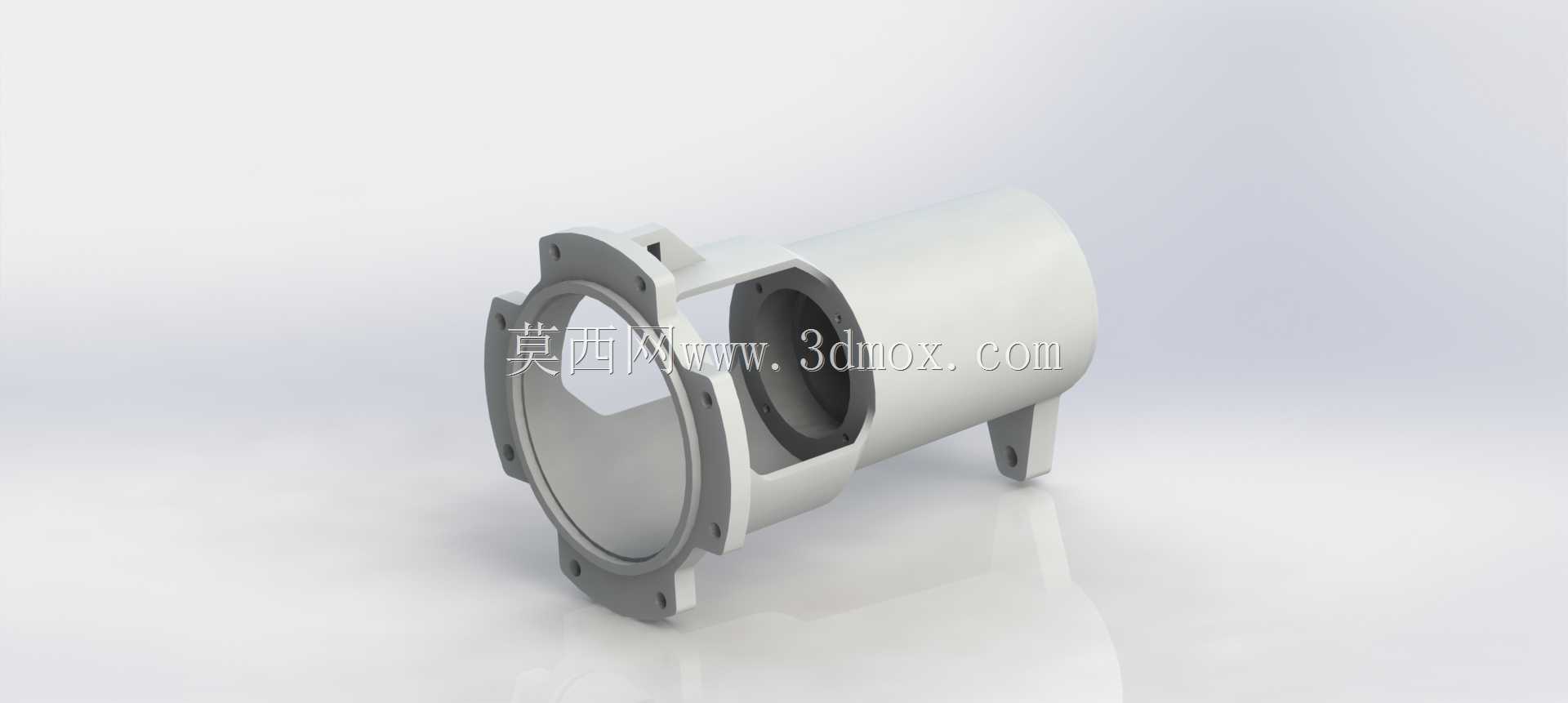

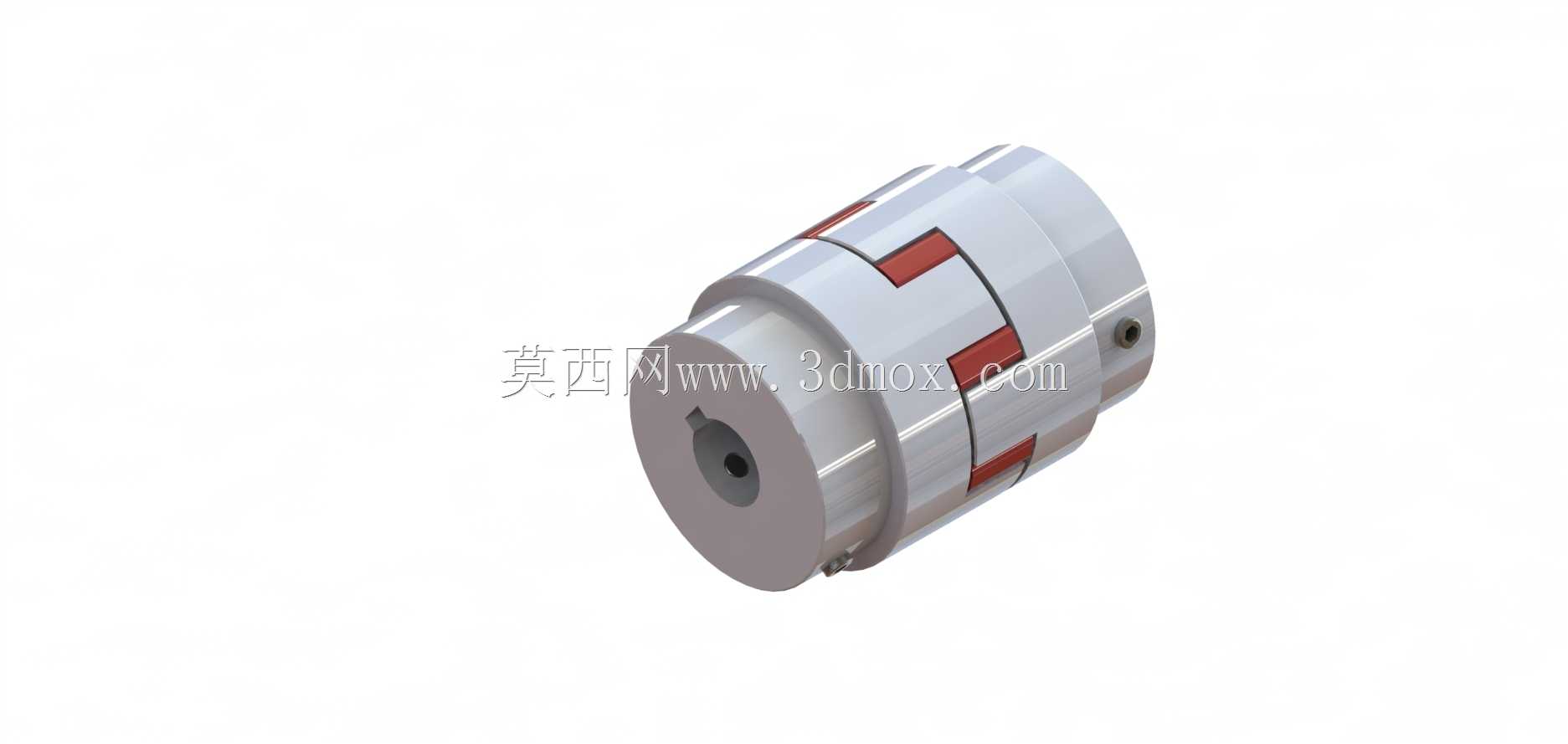

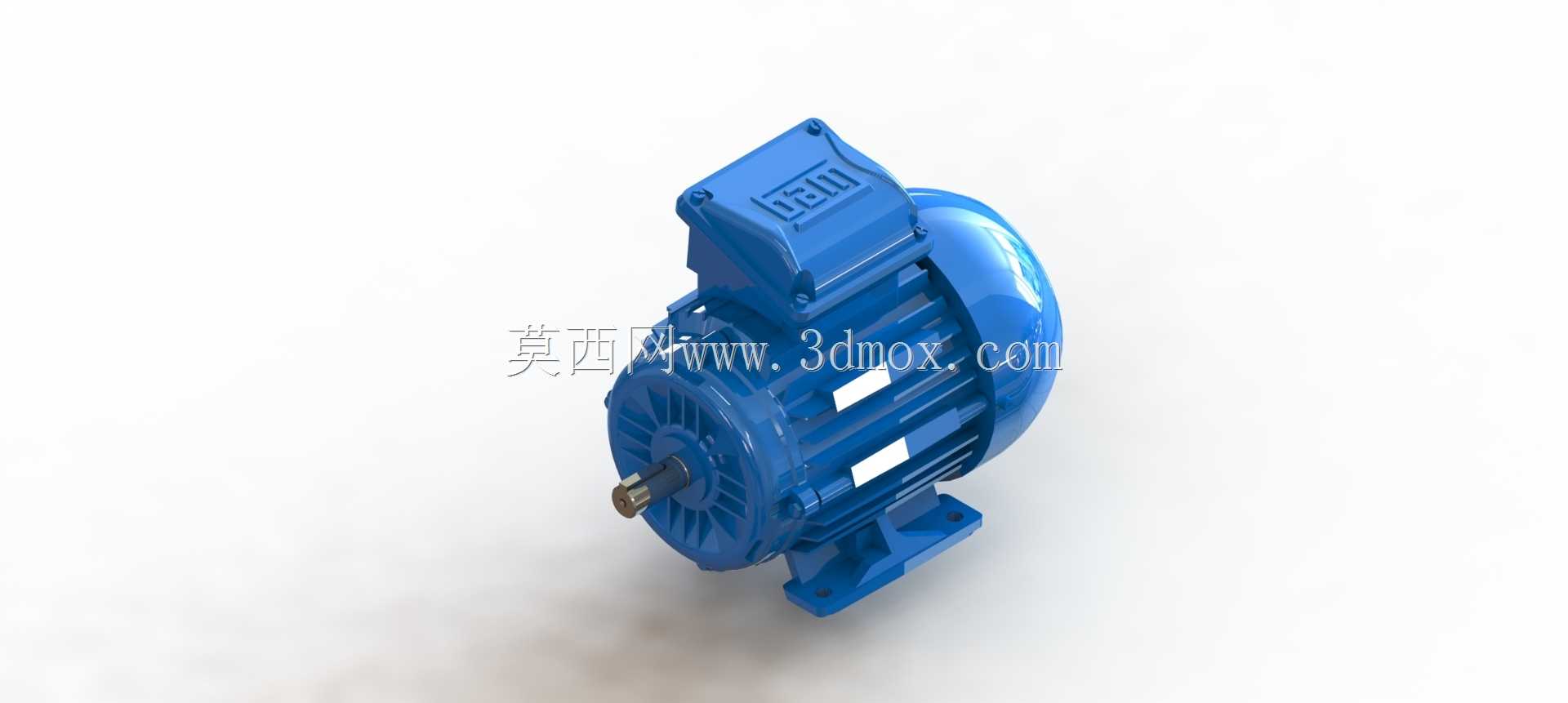

化工输送场景里的离心泵常因装配同轴度偏差，运行3个月就出现机械密封泄漏、轴承烧蚀的故障，这套三维结构在设计阶段就把装配公差的适配逻辑做进了每一处配合面。泵壳与轴承座的对接止口做了0.02mm的过盈配合预留，止口端面额外增加了0.5mm的精磨余量标注，现场装配时不用再靠铜锤敲击找正，止口推入后径向跳动量能直接控制在0.03mm以内，完全避开了传统装配里靠塞尺反复调整的低效环节。叶轮与泵轴的配合选用了H7/k6的过渡配合，轴端的锁紧螺母位置特意留了2mm的防松垫片安装空间，不会出现垫片压不实导致的叶轮轴向窜动，就算输送含微小颗粒的介质，叶轮也不会因为窜动碰擦泵壳内壁。机座的地脚螺栓孔做了长圆孔设计，横向调节余量达到12mm，现场安装时不用反复撬动整机对齐预埋螺栓，电机与泵体的联轴器找正效率能提升一倍以上。联轴器处的安全防护罩做了快拆式卡扣结构，日常点检时不用拧下四颗固定螺栓，掰开卡扣就能直接检查弹性块的磨损情况，防护罩的边缘做了卷边处理，避免检修时划伤操作人员。机械密封的安装腔做了台阶式定位设计，静环装入后能自动贴合定位面，不会出现装偏导致的密封面偏磨，密封腔的冲洗水通道做了圆弧过渡，没有直角死角，不会残留介质颗粒磨损密封副。轴承位的润滑脂通道直接通到滚动体的接触区域，注脂时不用拆开轴承端盖，通道出口做了防尘挡边，避免外界粉尘进入润滑腔破坏油膜。泵体的进出口法兰做了凸面密封结构，法兰背面增加了加强筋，就算管道存在一定的安装应力，法兰面也不会变形导致密封垫片压偏泄漏。电机的安装底板做了四个调整顶丝孔，找正同轴度时拧动顶丝就能微调电机位置，不用垫铜皮反复调整高度，顶丝的位置做了沉孔设计，不会突出底板表面影响后续的防护罩安装。整机的所有外露棱角都做了R3的圆角处理，没有尖锐的加工毛刺，不管是装配还是后期运维，都能减少磕碰划伤的风险。
