鼠笼式电机定转子总成结构设计

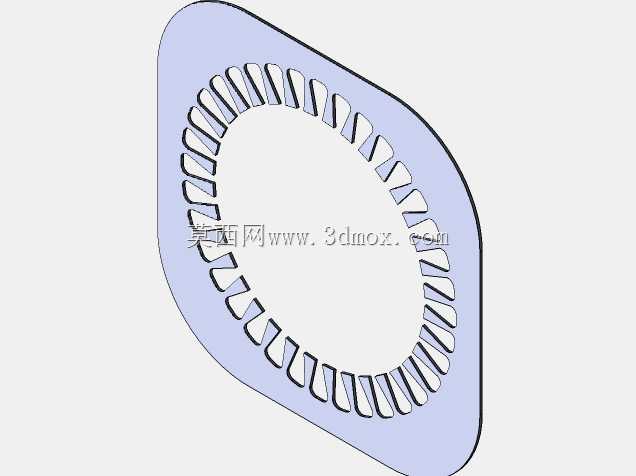

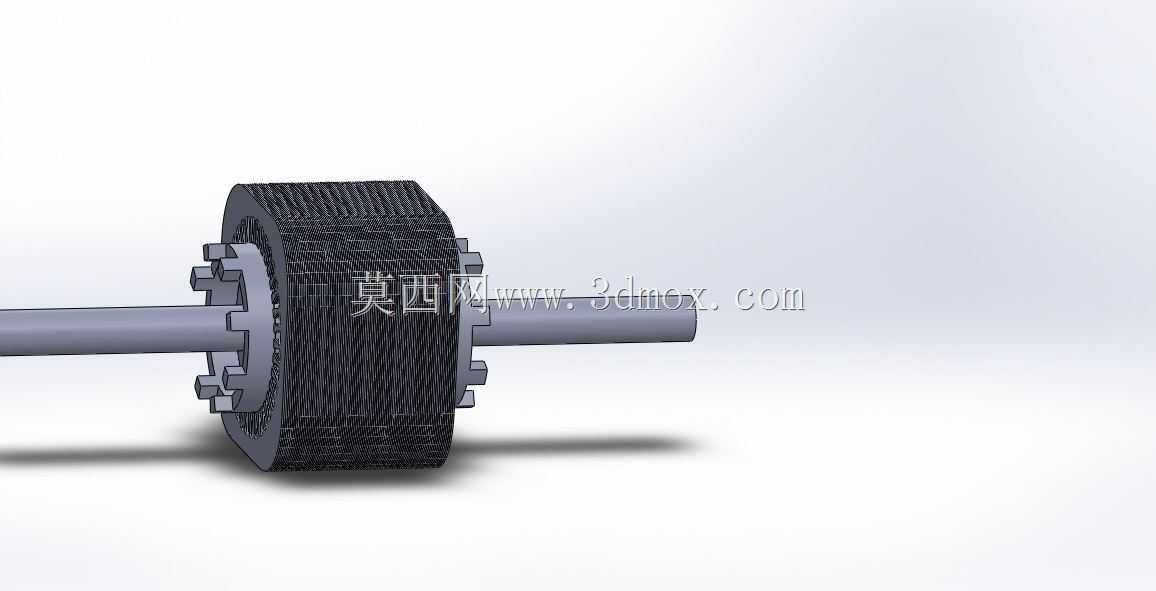

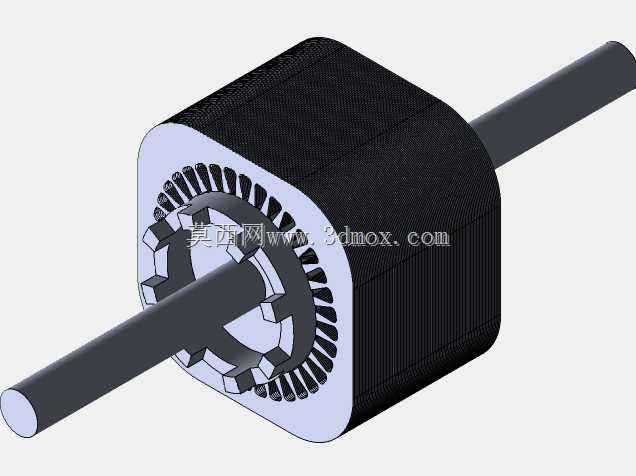

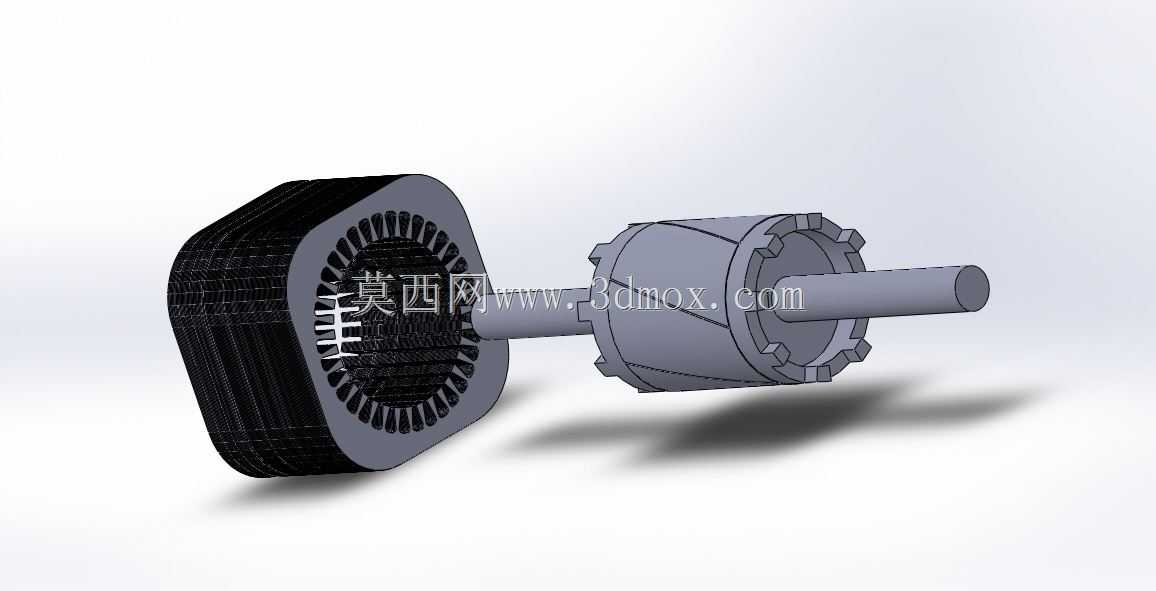

这套定转子结构是异步电动机的核心做功部件，在工业传动场景中应用覆盖极广，从车间流水线的输送辊道驱动、中小型机床的主轴进给动力源，到风机、水泵类通用负载的动力输出，都需要依托定转子的电磁耦合完成电能到机械能的转换。实际选型匹配时，首先要确认转子转轴的轴伸直径、键槽尺寸与负载端连接结构的适配性，同时要核对定子铁芯的外径尺寸与机座内腔的安装公差，避免出现装配干涉问题。设计过程中，转子部分采用斜槽式鼠笼导条结构，能有效降低电机运行时的齿谐波损耗，减少电磁振动与运转噪音，导条与端环采用一体化铸铝结构，兼顾结构强度与导电性能，转轴与铁芯的配合面采用过盈配合加键连接的方式，可传递额定工况下的最大扭矩，避免高速运转时出现铁芯与转轴的相对滑移。定子部分的冲片采用高导磁硅钢片叠压而成，叠压过程中严格控制叠压系数，保证磁路导通效率的同时减少铁损，槽型设计匹配绕组的嵌装工艺，预留足够的绝缘间隙，避免运行过程中出现绕组击穿问题。从安装边界来看，转子两端的轴承位同轴度公差控制在0.02mm以内，保证装配后转子转动的动平衡精度，定子铁芯的两端端面与机座止口的垂直度公差符合中小型电机的通用装配要求，可直接适配Y系列同机座号的电机壳体，不需要额外做结构修改。实际生产装配时，要注意定转子之间的气隙均匀度，气隙偏差过大会导致电机运行时出现单边磁拉力，加剧轴承磨损，缩短整机使用寿命，这套结构的气隙尺寸按照四级中小型电机的通用标准设计，可适配多数常规工业驱动场景的使用需求。建模过程中对导条与端环的连接过渡、冲片叠压后的端面特征、转轴上的卡圈槽与轴承位台阶都做了还原，可直接用于电机结构教学、新机型改型设计的参考，也可用于装配工艺模拟的三维验证场景。
