儿童手拉式红色四轮载货小拖车

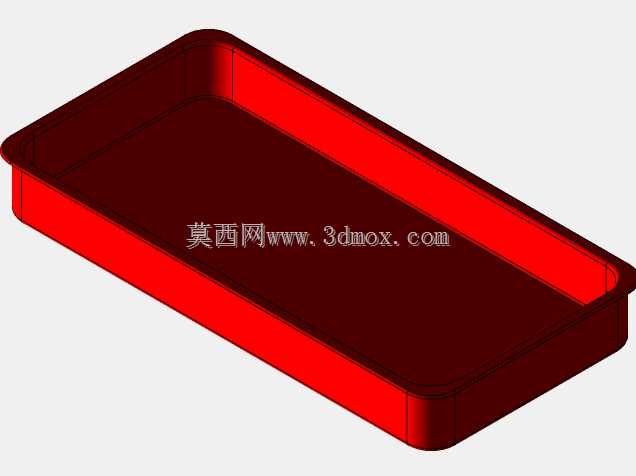

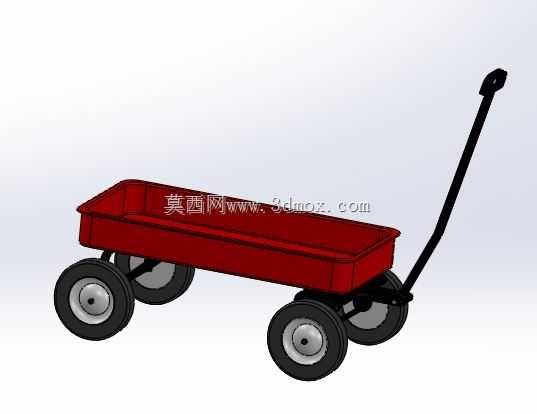

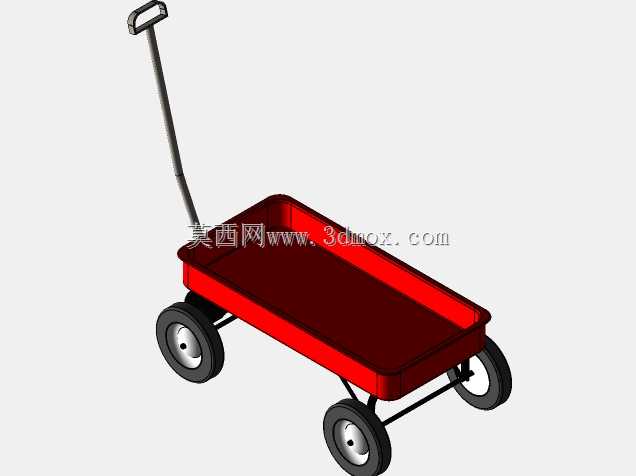

　　这款手拉式四轮小拖车的设计，最初的构思来源于日常庭院作业、儿童户外玩耍场景下的短途轻载转运需求，不同于工业级重型转运拖车，它的载荷边界设定在50kg以内，主要适配零散园艺工具、儿童玩具、小件户外用品的短距离移动，也可作为低龄儿童过家家、户外游戏的互动载具使用。从结构布局来看，整车采用前置单拉杆牵引的形式，拉杆与车架前端通过铰接销轴连接，可实现水平方向180度的转向摆动，同时拉杆带有向上的弯折角度，适配成年人站立牵拉或者儿童蹲坐牵拉的操作高度，避免牵拉过程中拉杆磕碰地面或者卡滞。车架主体采用敞口矩形斗式结构，斗体边缘做了卷边强化处理，既可以提升薄壁斗体的结构刚性，避免装载重物时侧壁出现外张变形，也能消除锐边割手的安全隐患，

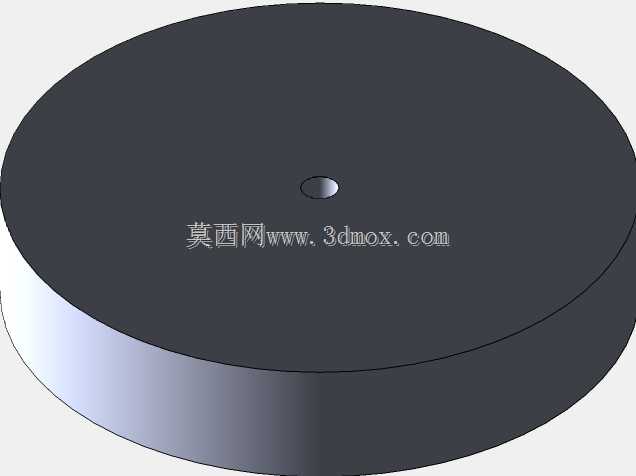

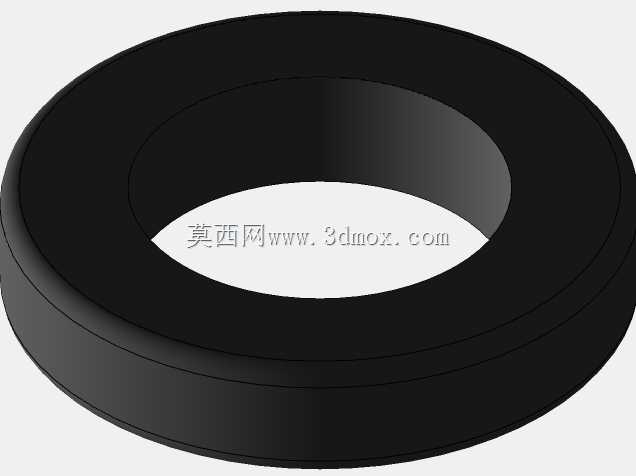

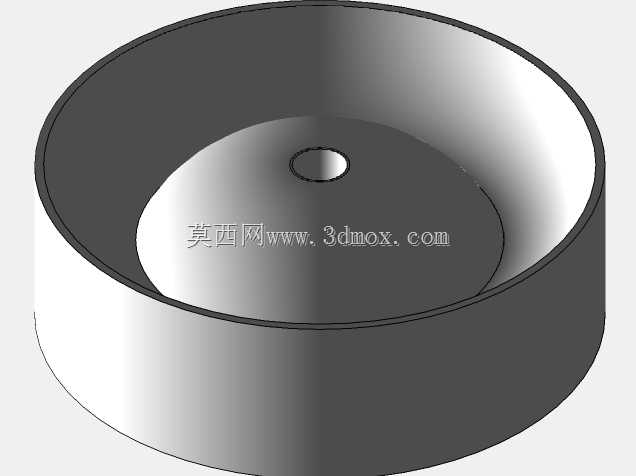

　　斗体内部无额外隔断，可最大化利用矩形舱体的装载空间，适配不同外形尺寸的零散物件放置。行走部分采用四轮布局，前后轮规格一致，均为橡胶轮面搭配塑料轮毂的结构，轮面带有浅花纹设计，可在草地、水泥路面、地砖路面等常见户外路面获得足够的抓地力，同时橡胶材质可缓冲路面颠簸带来的震动，减少小物件运输过程中的磕碰掉落；轮毂中心通过短轴与车架底部的轮架连接，轮轴处预留了润滑间隙，长期使用可加注润滑脂降低转动阻力，避免轮组卡滞。从安装边界来看，整车装配完成后，总长度包含拉杆在内约1200mm，斗体自身长度约700mm，宽度约400mm，斗体深度约150mm，轮组安装后整车总高度约300mm，拉杆拉起至工作角度时顶端高度约800mm，

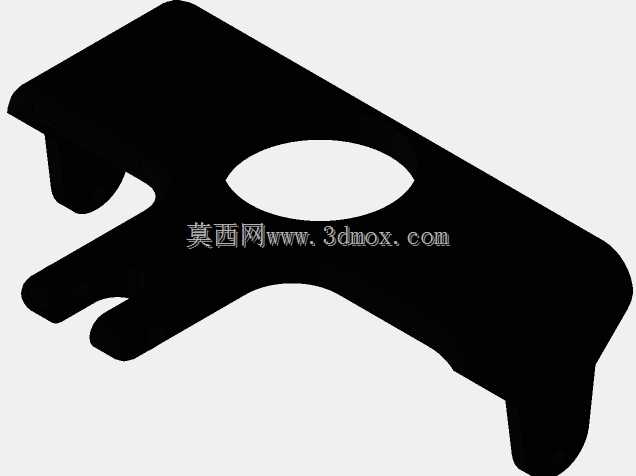

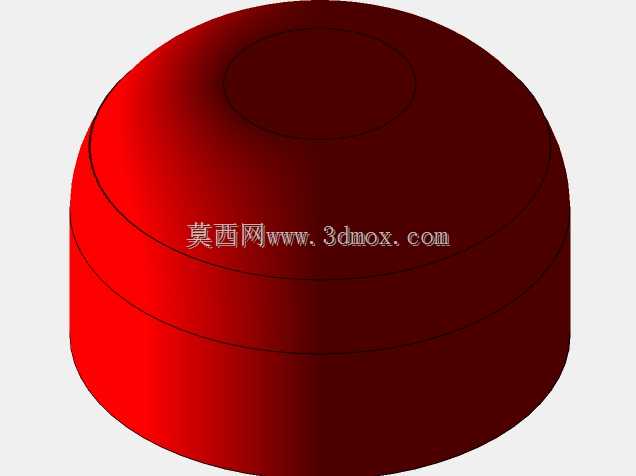

　　放置时占用的地面投影面积不足0.5㎡，闲置时可将拉杆向下翻转贴合斗体侧壁，进一步缩小收纳空间，可轻松放入家用储物柜、汽车后备箱内存储。设计过程中重点平衡了结构强度与自重控制，斗体采用1.2mm厚的薄壁板材一体冲压成型，减少拼接焊缝带来的应力集中点，车架底部的轮架采用冲压件焊接固定在斗体底面，无需额外的加强横梁即可满足额定载荷下的强度要求，整车自重控制在5kg以内，即使是低龄儿童也可轻松抬起挪动。在细节处理上，拉杆的握持端做了膨大的塑料握把设计，握把表面带有防滑纹理，牵拉时不易脱手，同时握把可作为拖车的吊挂点，闲置时可直接挂在墙面挂钩上收纳；轮组外侧加装了圆形防尘盖，可阻挡户外灰尘、泥水进入轮轴间隙，降低日常维护的频率。

　　不同于工业拖车的复杂制动结构，这款小拖车依靠牵拉时的拉力控制行进速度，松开拉杆后斗体的自重配合轮组的滚动阻力即可实现平稳停驻，在坡度小于5度的路面上不会出现自行溜动的情况，适配庭院、小区步道等平缓场景的使用需求。建模过程中对各个铰接部位的配合间隙做了精准设定，拉杆铰接处的间隙控制在0.5mm，既保证转向转动的灵活性，也不会出现旷量过大导致的牵拉方向不稳；轮轴与轮毂的配合间隙控制在0.3mm，轮组转动无卡滞也无明显晃动，实际装配后无需额外打磨调整即可顺畅转动。斗体的边角处均做了R10mm的圆角过渡，既避免了应力集中导致的边角开裂，也消除了尖锐棱角带来的磕碰伤害风险，作为儿童玩具使用时的安全性得到充分保障。
