带轮毂键槽式单排传动链轮结构设计

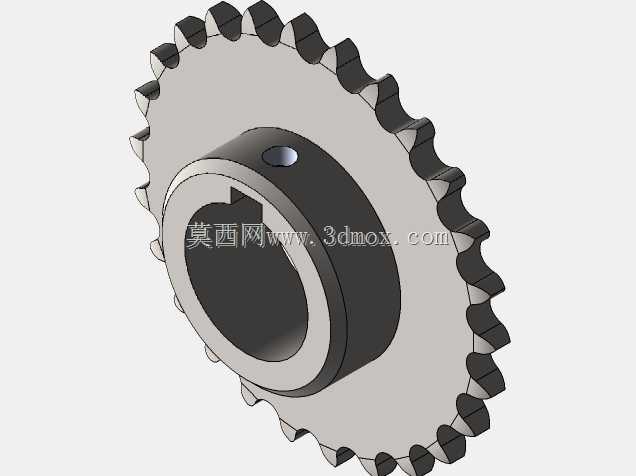

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，在输送设备、农业机械、轻工包装线、摩托车及小型动力传输场景中承担着远距离、定传动比动力输送的核心作用，而链轮作为链传动的核心啮合零件，其结构设计合理性直接决定整套传动系统的运行稳定性、噪音水平与使用寿命。本次设计的带轮毂单排链轮，针对中小功率链传动场景做了结构优化，区别于无轮毂的片式链轮，该结构自带一体式凸台轮毂，可直接套装在传动轴上，无需额外加装定位轴套，大幅缩减装配环节的零件数量与累计同轴度误差。从结构细节来看，链轮轮齿部分采用标准三圆弧一直线齿形设计，齿廓曲线完全匹配对应节距的滚子链啮合需求，齿面工作段预留了合理的啮合间隙，既保证链条滚子能顺畅啮入啮出，避免卡链、跳齿故障，

　　也能减少啮合过程中的刚性冲击，降低高速运行时的传动噪音。轮毂部分与轮盘采用一体式加工结构，轮毂中心开设贯通式安装孔，孔壁加工有标准平键键槽，装配时通过平键实现与传动轴的周向固定，可稳定传递额定扭矩，避免链轮与轴之间出现相对转动打滑；轮毂端面还设计有径向紧定螺钉孔，安装完成后可拧入紧定螺钉顶紧轴面，进一步限制链轮的轴向窜动，尤其适用于正反转频繁、启动冲击较大的传动工况。从安装边界维度考量，该链轮的轮毂轴向长度经过匹配计算，略大于轮盘厚度，套装在轴上时可保证与轴的接触面积足够，降低接触面的比压，避免长期运行后轮毂内孔出现偏磨；轮盘外径根据对应齿数与链条节距计算得出，齿顶圆、齿根圆尺寸均符合链传动设计规范，

　　安装时需保证链轮端面与传动轴轴线的垂直度误差控制在允许范围内，同时配对的两个链轮需处于同一回转平面，避免链条出现偏磨、侧边掉链的问题。在实际应用场景中，这类带轮毂的单排链轮常被用于小型输送机的动力辊筒驱动、包装机械的主传动系统、农用机具的动力传输单元，相比齿轮传动，它对安装精度的容错率更高，可适应两轴中心距较大的传动布局，且在多粉尘、少润滑的恶劣工况下仍能保持稳定工作状态。设计过程中还针对轮盘与轮毂的过渡位置做了圆角处理，避免应力集中导致的轮毂根部断裂问题，轮齿部分可根据实际使用需求选择不同的热处理工艺，针对重载场景可做齿面高频淬火提升耐磨性，轻载输送场景可采用常规调质处理降低加工成本，整体结构兼顾了加工工艺性与装配便捷性，无需复杂的专用工装即可完成加工与装配作业。
