三辐式改装车用转向操控盘结构设计

项目分类:汽车类 发布时间:2022-01-13 ID:497879
  • 三辐式改装车用转向操控盘结构设计

  日常做整车操控系统适配或者改装件开发时,转向盘是直接和驾驶员产生交互的核心部件,这个三辐式的转向操控结构,首先要匹配的是乘用车、改装赛车、场地作业车辆的转向柱安装接口,不能只看外观造型做结构。先从安装边界说起,这类转向盘的中心轮毂区域是核心安装基准,内孔要适配标准花键转向轴的配合公差,轮毂端面的安装孔位要和转向柱的固定法兰对位,预留的安装深度要避开转向柱上的组合开关、护罩的活动空间,打满方向的时候不能和周边的仪表台、操纵杆产生干涉,这部分在建模的时候要先把周边的安装包络面做出来,再反推轮毂的尺寸,不能先画轮圈再凑中心结构。

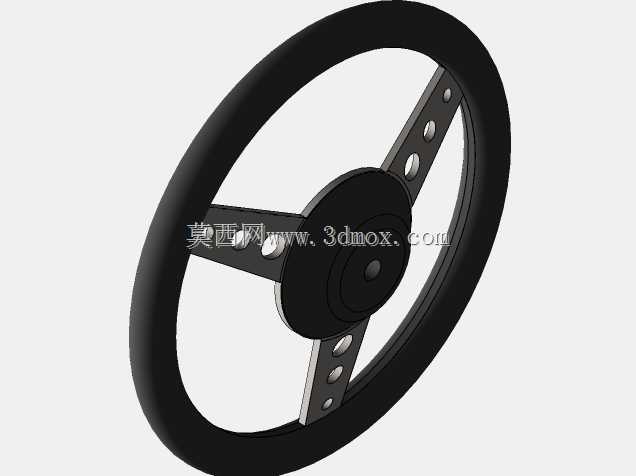

  从功能特性来看,这个结构采用三辐支撑布局,不是随意选的辐条数量:三辐结构相比四辐,能给驾驶员腿部留出更多的上下车活动空间,尤其是改装车型降低坐姿之后,大腿不会在打方向的时候蹭到辐条;相比两辐结构,三辐的支撑刚度更均匀,轮圈受侧向力的时候,三个支撑点的形变差更小,转向的虚位反馈更直接。辐条上做的镂空减重孔,不是装饰性的结构,每个孔的位置都要经过受力校核,避开辐条的应力集中路径,在保证辐条抗弯、抗扭强度的前提下,尽可能降低整体转动惯量,转向的时候驾驶员的操作负荷会更小,尤其是连续打方向的场地驾驶场景,轻量化的转动部件能明显降低操作疲劳。

  轮圈部分的截面是类椭圆的握持结构,不是正圆形,这个截面造型是贴合人手握持的自然姿态,3点、9点位置的握持区域做了微幅的弧度内收,匹配手指自然弯曲的轮廓,长时间握持不会硌手。轮圈的内部支撑骨架和外层的包覆层在建模时要做分层设计,骨架承担结构强度,外层预留包覆层的厚度空间,不管是包真皮、翻毛皮还是硬质工程塑料,都能保证最终的握持直径符合人机工程要求,一般这个握持直径控制在30-35mm区间,太细会缺乏操控厚重感,太粗则会让手小的驾驶员无法稳定握持。

  实际应用场景里,这类转向盘除了民用改装车,还能适配低速场地作业车、卡丁车、非道路观光车辆的转向系统,不同场景下的结构强度要求有差异:如果是场地赛车使用,轮毂和辐条的连接位置要做圆角过渡,避免应力集中导致激烈操作时断裂,轮圈的骨架要采用一体成型的结构,不能做拼接设计;如果是低速观光车使用,可以在辐条位置预留多功能按键的安装槽位,方便后续集成喇叭、灯光控制的按键结构,不用重新开模修改主体结构。

  设计思路上,做这个结构的时候要先确定转向盘的整体外径,不同车型适配的外径有明确的边界:乘用车改装一般用320-350mm外径,太大了转向比会显得迟钝,太小了则会让转向过于灵敏,低速挪车的时候操作幅度过大;作业车辆可以适当加大外径,利用杠杆原理降低转向操作力。确定外径之后,再布置三个辐条的角度,一般下辐条垂直向下,左右两个辐条对称分布在水平位置偏下15度左右,这个角度刚好对应驾驶员双手自然搭在轮圈上的位置,手臂不用刻意调整角度就能握住辐条,长途驾驶的疲劳度更低。中心的喇叭按钮结构要预留按压行程空间,按钮和轮毂的配合间隙要控制在合理范围,按压的时候不能有卡滞,同时要保证行驶过程中不会因为振动产生异响。

  还要考虑安装后的安全间隙,转向盘安装完成后,和驾驶员胸部的距离要预留足够的安全缓冲空间,表面不能有突出的尖锐结构,所有的棱边都要做圆角处理,哪怕是金属材质的辐条,边缘也要做倒钝处理,避免紧急情况下对驾驶员造成额外伤害。另外,整个转向盘的转动平面要和转向柱的轴线保持垂直,安装面的平面度公差要控制在0.1mm以内,不然高速转动的时候会出现抖动,影响转向手感。很多新手建模的时候容易忽略安装面的平面度要求,只做外观造型,最后实际装配的时候出现转动抖动的问题,还要反复修模。

  从结构强度校核的角度,轮圈位置要能承受不低于1000N的径向载荷,辐条和轮毂的连接位置要承受200N·m的扭矩载荷,模拟驾驶员紧急打方向或者颠簸路面反冲力的工况,不能出现塑性变形。镂空孔的位置要距离辐条边缘至少5mm以上,避免开孔之后削弱辐条的结构强度,每个开孔的边缘都要做倒角处理,减少应力集中的风险。如果是做金属材质的转向盘,还要考虑表面处理的厚度,建模的时候提前预留镀层或者氧化层的厚度,保证最终装配尺寸符合要求。
