小型卡丁车圆柱螺旋弹簧阻尼减震部件

　　该减震部件主要面向小型非道路休闲车辆的行走悬挂系统设计，核心应用场景覆盖场地娱乐卡丁车、小型全地形休闲车、低速非道路作业代步车的前后轮悬挂点位，承担行驶过程中路面冲击缓冲、振动能量耗散、轮端跳动约束的核心作用，能够在车辆经过颠簸路面、过弯侧倾、起步制动俯仰时，通过阻尼与弹簧的协同作用，将轮端传递的高频振动快速衰减，避免振动直接传递至车架与驾乘位置，同时约束轮端的跳动行程在设计范围内，保证轮胎与行驶路面的有效接触面积，提升行驶过程中的抓地稳定性与操控一致性。

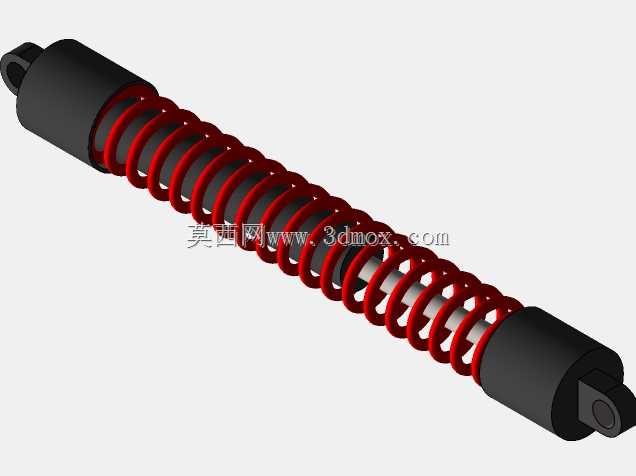

　　从结构设计逻辑来看，该部件采用圆柱螺旋压缩弹簧与筒式阻尼芯同轴集成的布局，阻尼芯贯穿弹簧中心轴线，两端分别设置带铰接安装孔的连接端座，弹簧两端分别抵靠在两端的端座限位台阶上，这种同轴布局能够最大化利用安装空间，同时保证弹簧受力始终沿阻尼芯轴向传递，避免偏载导致的弹簧侧弯、阻尼芯密封件偏磨问题。设计过程中首先根据目标车型的整备质量、单轮额定载荷、悬挂动行程参数确定弹簧的线刚度，弹簧有效圈数、中径、簧丝直径经过匹配计算，保证在额定静载荷下弹簧预压缩量处于合理区间，同时预留足够的动压缩行程，避免冲击工况下出现弹簧并圈压实的刚性冲击问题。阻尼芯的阻尼力特性匹配弹簧刚度设置，压缩行程与复原行程采用差异化阻尼值，复原行程阻尼略高于压缩行程，既能够保证压缩过程中弹簧顺畅吸收冲击能量，又能在弹簧回弹过程中提供足够的阻尼力耗散振动能量，避免出现反复弹跳的余振问题。

　　安装边界方面，该部件整体为长圆柱形态，两端的铰接安装孔轴线平行且垂直于部件中心轴线，安装时通过销轴分别与车架侧安装支座、轮边摇臂侧安装座铰接，铰接结构允许部件在悬挂跳动过程中随摇臂摆动角度自适应调整角度，避免出现运动卡滞。设计时需要严格控制部件的最小安装长度与最大拉伸长度，最小安装长度对应悬挂最大压缩行程时的极限位置，此时弹簧压缩量接近最大允许值但仍保留安全间隙，阻尼芯不会出现触底问题；最大拉伸长度对应悬挂最大伸长行程时的极限位置，此时弹簧仍保留足够的预压缩量不会脱出端座限位，阻尼芯不会出现拉脱风险。两端铰接孔的孔径、孔位同轴度、端座连接部位的强度经过校核，能够承受行驶过程中纵向、侧向的复合载荷，铰接部位预留润滑空间，可定期加注润滑脂降低销轴磨损，延长部件使用寿命。

　　外形结构上，弹簧表面做防锈涂装处理，阻尼芯外筒采用密封结构，能够阻挡行驶过程中泥水、沙尘进入阻尼芯内部，保证阻尼性能的长期稳定性，端座采用高强度材质成型，与阻尼芯筒体、弹簧限位台阶的配合精度控制在合理公差范围内，避免装配后出现松旷异响问题。在实际选型匹配过程中，需要结合悬挂的杠杆比换算轮端实际传递至减震器的载荷与行程，不能直接根据轮端行程选择减震器参数，否则会出现减震器刚度过大导致颠簸过硬、或者刚度过小导致频繁触底的问题；同时安装点位的铰接点位置设计需要保证减震器在整个悬挂跳动行程中，摆动角度处于部件允许的摆角范围内，避免铰接部位出现侧向附加力，加速密封件与销轴的磨损。该结构的减震部件结构紧凑、安装维护便捷，阻尼与弹簧集成化设计减少了悬挂系统的单独零件数量，降低了装配复杂度，非常适合小型低速车辆的悬挂系统使用，能够在有限的安装空间内实现稳定的缓冲减震性能，兼顾制造成本与使用可靠性。
