PMB1前转向桥轮毂适配皮带传动小车结构

在小型轮式移动载具的底盘开发环节，前转向桥轮毂是连接转向节、悬架与行走轮的核心受力部件，这款适配PM B1 Alpha 1三皮带传动总成小车的轮毂结构，直接决定了小车转向动作的平顺性与行走过程的承载可靠性。从实际应用场景来看，这类结构多用于小型教具研发、缩比车型验证、低速无人巡检小车的底盘搭建，也可作为高校机械专业车辆方向课程设计的参考结构，帮助设计者理解前置转向桥的力传递路径与装配逻辑。

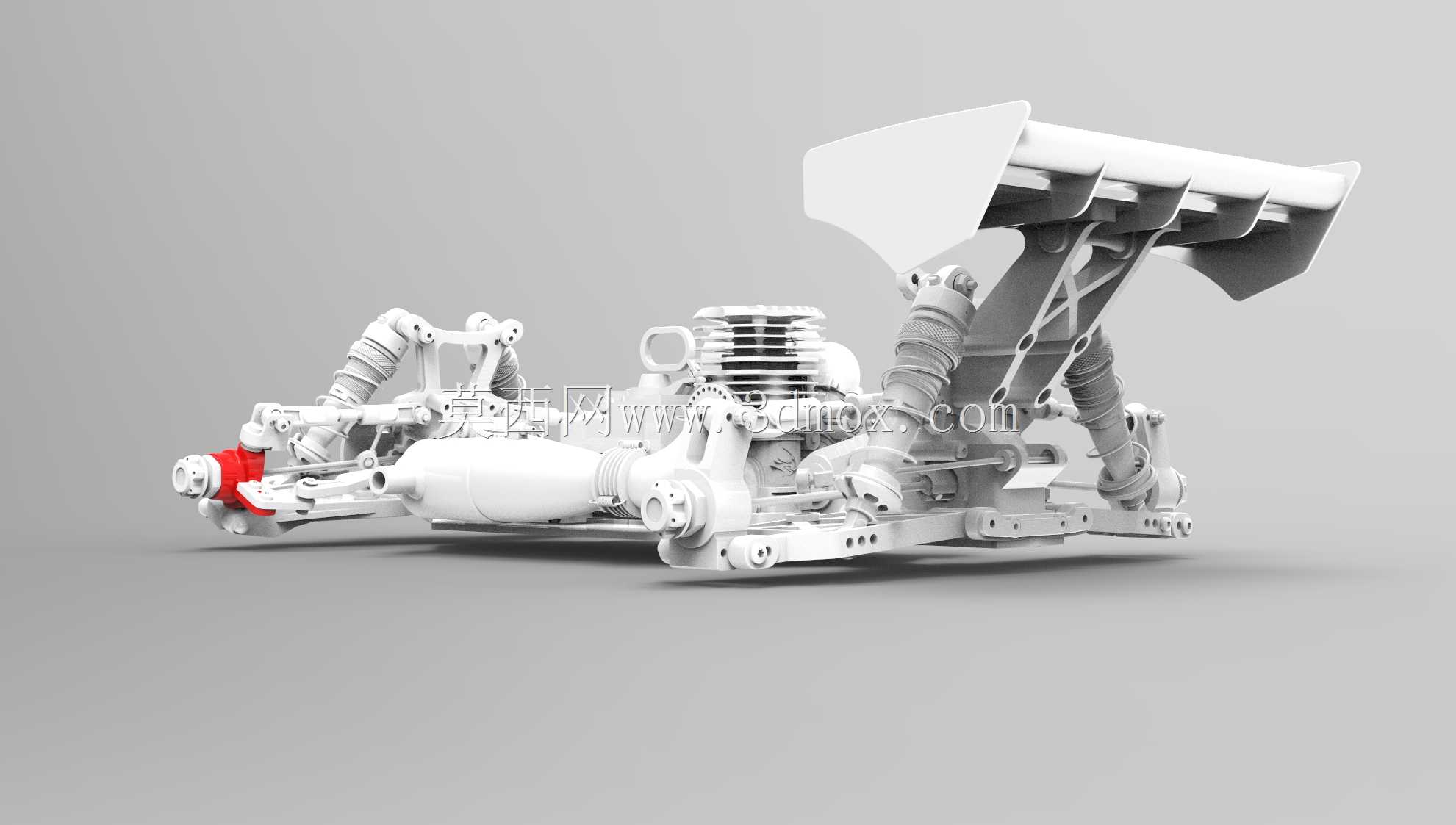

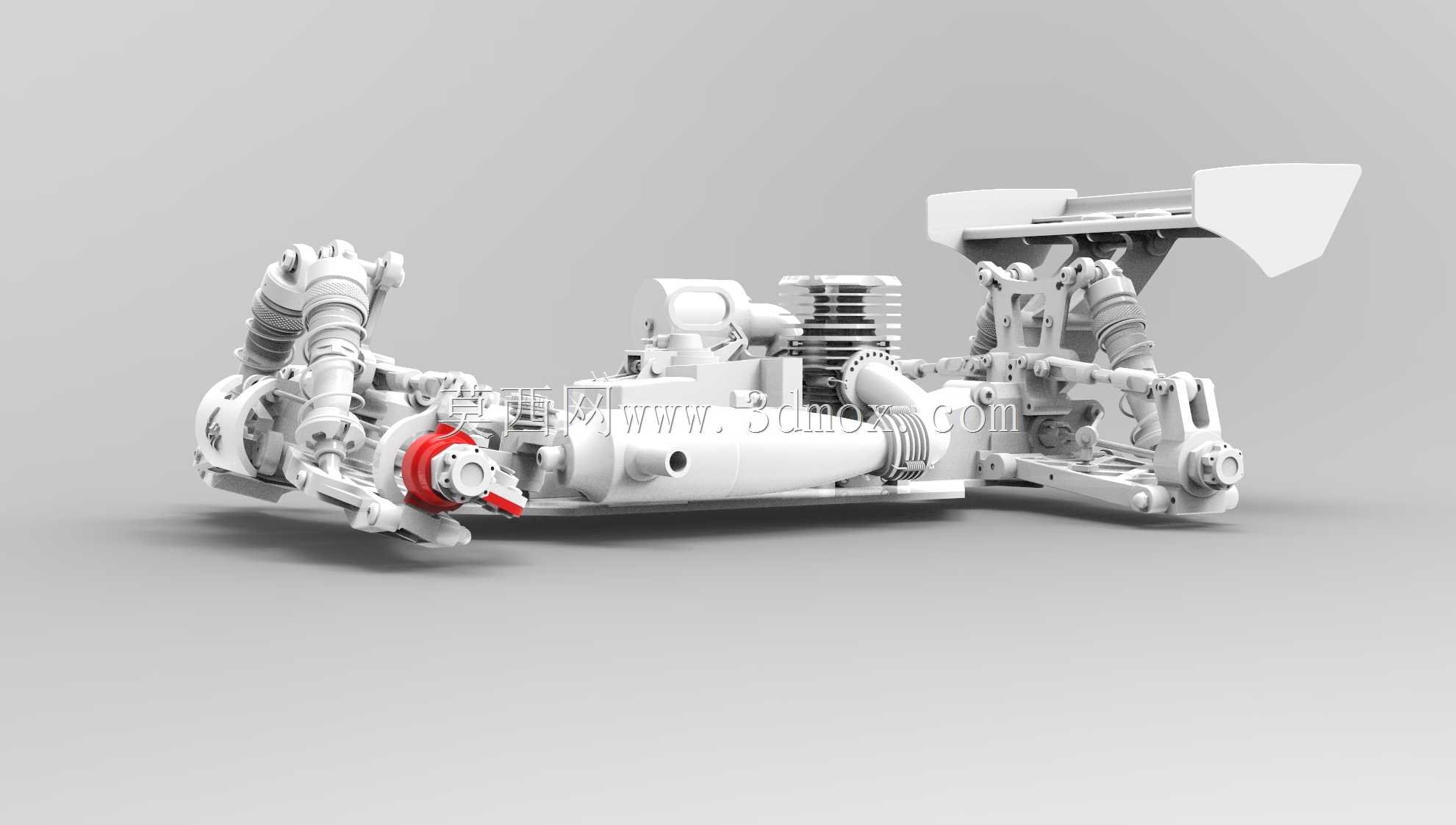

设计过程中首先要匹配三皮带传动总成的安装边界，轮毂的中心定位孔需要与转向节的主轴径保持同轴度公差要求，避免轮组转动时出现径向跳动，加剧皮带的异常磨损。轮毂上预留的螺栓孔位完全对应轮辋的安装孔距，同时在靠近悬架摆臂连接的位置做了局部加厚处理，应对转向时侧向力带来的弯矩，避免长期交变载荷下出现结构开裂。轮毂外侧的红色标识段是轮端锁止机构的安装位，用于限制轮毂轴向窜动，同时方便装配时快速定位安装角度，减少现场调试的对位时间。

从功能特性上看，这款轮毂集成了转向连接、轮体承载、传动避让三重作用，内侧的空腔结构刚好留出皮带传动轮的安装空间，不会在转向极限角度下与传动皮带、张紧轮发生运动干涉，设计时已经校核了内外侧最大转向角下的所有部件间隙，预留了足够的安全余量。安装边界上，轮毂的轴向长度严格匹配前桥转向节的伸出长度，装配后轮距与设计值保持一致，不会出现轮距偏差导致的行驶跑偏、轮胎偏磨问题；轮毂的轴承安装位采用阶梯轴结构，适配标准深沟球轴承的安装尺寸，无需额外定制非标轴承，降低后期维护的配件成本。

实际选型参考时，需要注意这款轮毂的受力载荷是匹配小型低速小车的使用场景，不能直接套用在高速乘用车辆或者重载工程车辆上，其结构上的加强筋布置完全是针对三皮带传动小车的重量分布做的优化，转向时的受力点集中在轮毂与转向节连接的法兰面，装配时需要保证法兰面的平面度，避免连接螺栓受力不均出现断裂。整个结构的外形完全服从功能需求，没有多余的装饰性结构，所有曲面过渡都是为了减少应力集中，同时方便加工时的脱模或者切削走刀，不管是采用3D打印做原型验证，还是采用金属材料做小批量试制，都能直接基于这个结构做工艺调整，不需要再做大幅的结构修改。
