趣味仿人洗耳互动机械摆件结构设计

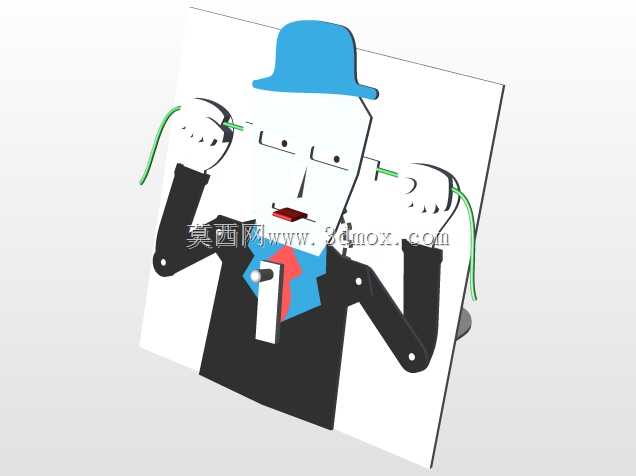

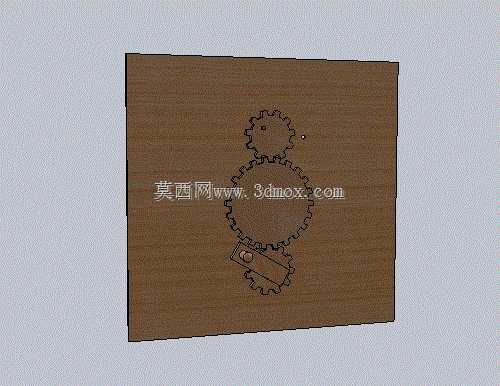

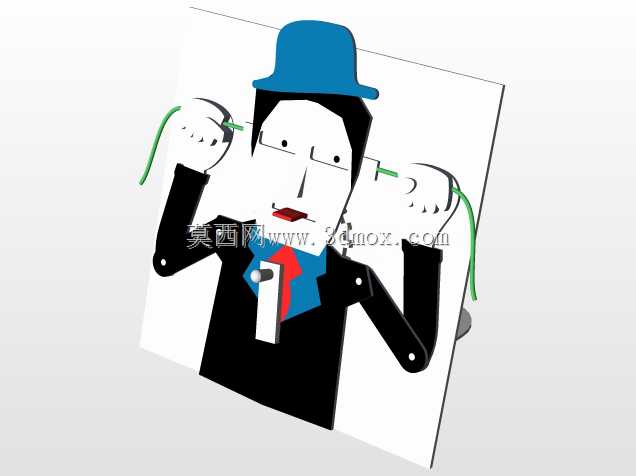

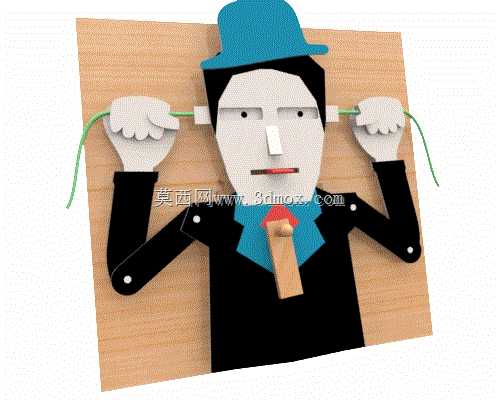

这款仿人造型的互动机械摆件，核心采用旋转运动转直线运动的转换机构，在桌面文创、科普教具、趣味礼品等场景中具备独特的应用价值。从结构设计逻辑来看，整体以木质板材作为主体承载基底，人物造型的躯干、手臂、头部构件均采用分层拼接的装配方式，手臂与躯干的连接位置设置铰接转轴，保证手臂可绕固定支点做定角度摆动，模拟人手牵拉绳线的动作姿态。人物耳部位置预留绳线穿装孔位，穿入的柔性绳线一端连接手部握持结构，另一端与内部的直线运动输出端相连，当输入端的旋转构件运转时，通过内部的传动副将连续旋转动作转化为绳线的往复直线牵拉，同步带动手臂完成摆动，配合人物嘴部位置的活动木塞构件，实现模拟洗耳的连贯趣味动作。从安装边界来看，整体构件的外轮廓适配常规桌面摆放的尺寸范围，背部的木质基底可直接平放于桌面，也可预留挂装孔位实现墙面挂载，所有活动构件的运动行程均经过限位设计，避免动作过程中出现构件干涉或脱落的问题。在功能特性上，该结构没有复杂的电控元件，纯机械传动的形式既可以作为机械原理教学的演示教具，帮助学习者直观理解旋转-直线运动转换的实际应用形式，也可以作为桌面趣味摆件，通过手动驱动输入端即可触发整套连贯动作，互动性较强。设计过程中优先考虑了构件的加工可行性，大部分板材类构件可通过激光切割完成加工，铰接位置采用标准销轴连接，装配难度低，传动路径短，运动过程中的阻力损耗小，手动驱动时无需施加过大的作用力即可完成整套动作循环。人物造型的外观采用几何化拼接设计，既降低了加工难度，也形成了独特的装饰风格，适配文创产品、科普展品等不同场景的外观需求，各活动部件的配合间隙经过合理预留，长期使用也不易出现卡滞问题。
