乐高科技组起重机第四段传动组件结构

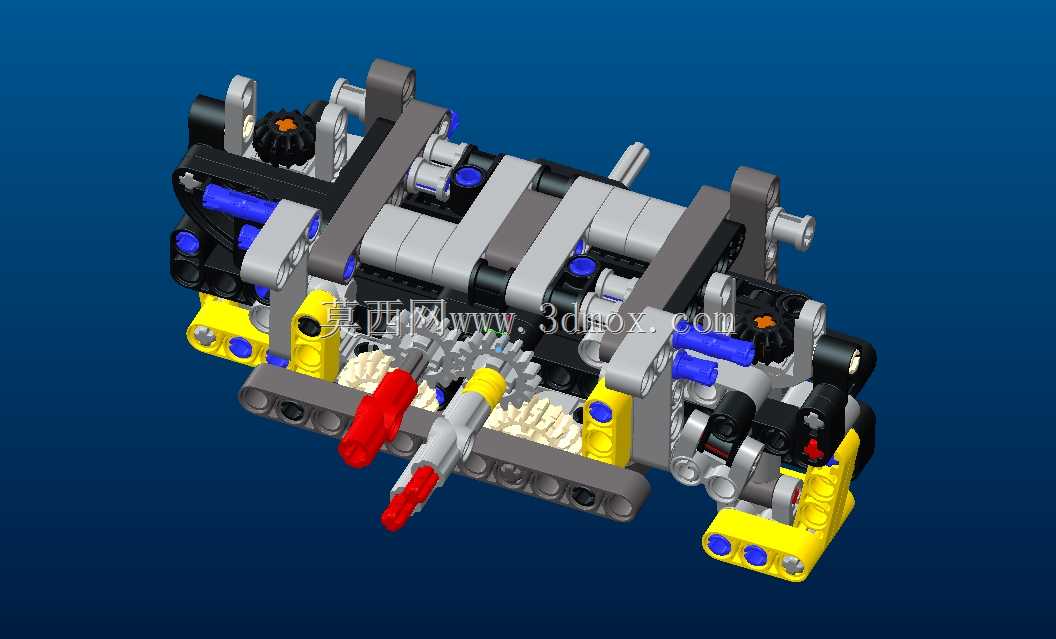

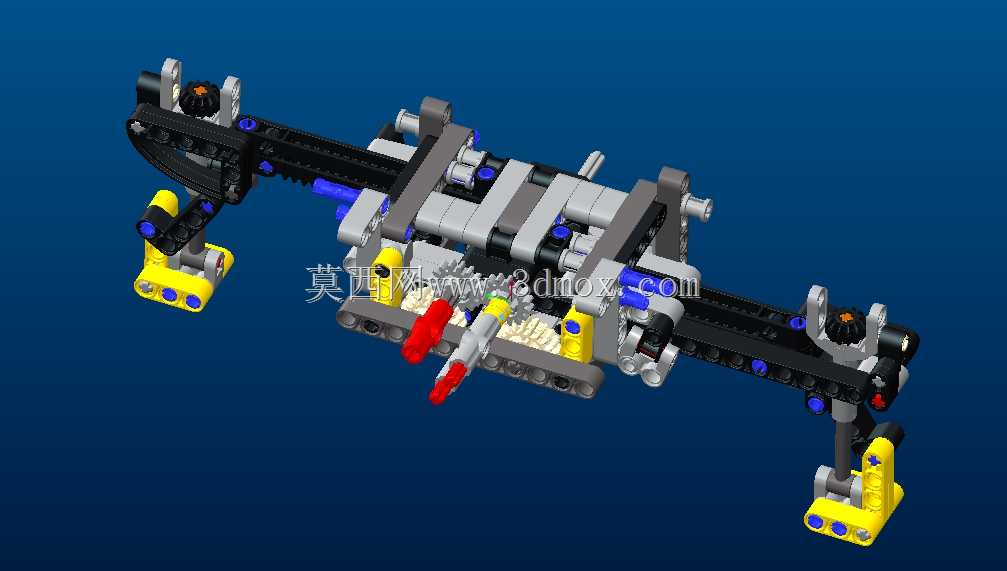

这套组件对应轮式起重设备的中段动力传递与功能执行区段，在整套积木起重设备的拼装体系里，承担着上部回转机构动力分流、吊臂变幅动作初始扭矩输出、支腿联动锁止的核心衔接作用，区别于前三段侧重底盘行走、车架承载的结构设计，这部分组件的布局密度更高，动力传递路径的分支更多，是整套设备实现复杂起重动作的核心功能区段。从实际拼装后的功能表现来看，组件内的齿轮组采用了多层平行轴布局，不同模数的齿轮通过轴销定位在带孔梁的对应安装位上，黄色的结构件作为侧边承载支座，既承担了轴系的径向载荷限位，也预留了和前后段组件对接的标准栓接孔位，安装时不需要额外做孔位适配，直接通过标准十字销就能完成和底盘段、吊臂段的刚性连接，整体拼装完成后的横向安装宽度和底盘段的上部支座宽度完全匹配，纵向长度刚好覆盖车架中部的动力舱空间，不会超出两侧的车身外轮廓边界，也不会和后续安装的驾驶室组件产生安装干涉。设计时针对积木零件的配合间隙做了适配，齿轮啮合的中心距严格按照积木零件的标准模数设定，手动转动输入轴时，整套齿轮系的传动阻力均匀，不会出现卡滞或者跳齿的情况，红色的拨叉结构对应传动路径的切换档位，拨动时可以实现动力在回转机构和变幅机构之间的切换，模拟真实起重机作业时的动作切换逻辑，蓝色的销钉作为轴系的轴向限位件，嵌入梁体的对应孔位后可以避免轴件在传动过程中出现轴向窜动，保证长时间动作下的结构稳定性。这类组件的结构设计逻辑，和真实工程起重机的中部动力分配箱的功能逻辑高度一致，只是用标准化积木零件实现了等比例的功能还原，对于机械结构从业者来说，拆解这套组件的传动路径，可以直观理解多分支动力传递的布局思路，观察不同支撑结构对轴系刚度的影响，也能为小型非标传动机构的布局设计提供参考，尤其是在有限安装空间内排布多组传动齿轮、兼顾结构承载和动作功能的设计思路，和实际工业设备的紧凑化设计方向完全契合。组件底部的带孔底板作为整个区段的承载基础，所有梁体、轴系、功能件都定位在这块底板的标准网格孔位上，拼装时的定位精度完全由网格孔位保证，不需要额外做尺寸测量，就能保证各传动部件的同轴度和啮合间隙符合设计要求，侧边的黄色支座除了承载轴系载荷，还预留了支腿联动结构的安装接口，后续拼装支腿组件时，可以直接将联动杆件连接到对应位置，实现支腿伸缩和动力输入的联动，不需要额外增设独立的动力输入路径，进一步优化了整套设备的结构紧凑性。
