斜齿结构齿轮箱传动轴三维设计

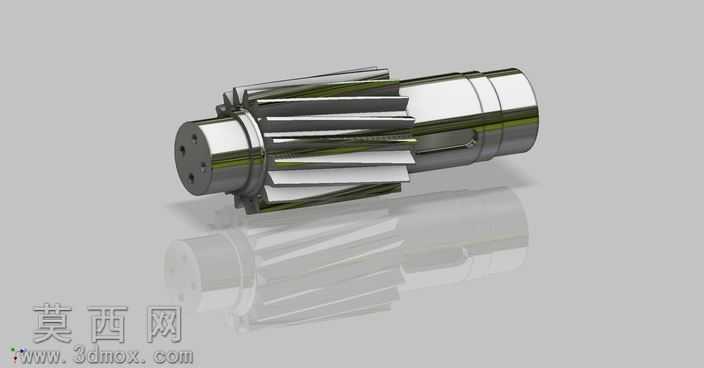

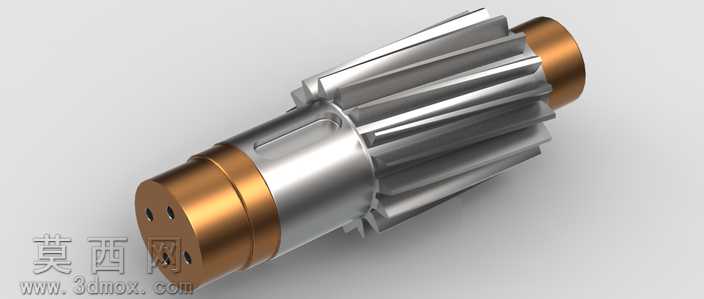

本作品为齿轮箱配套的斜齿传动轴三维建模成果，建模阶段以机械传动设计规范为核心依据，首先梳理轴类零件的功能逻辑：该轴作为齿轮箱内部动力传递的核心载体，需要同时承载斜齿轮啮合产生的径向力、轴向力与扭矩载荷，因此建模时优先完成基准轴与各轴段的同轴度约束搭建，严格按照阶梯轴的受力分布规律划分不同直径的轴段，分别对应齿轮安装位、轴承配合位、轴端定位结构等功能区域，各轴段的过渡圆角、退刀槽、端面安装孔等细节均按照机械加工工艺要求完成参数化绘制，避免出现无法落地加工的不合理结构。齿轮部分采用斜齿圆柱齿轮的参数化建模逻辑，根据传动比要求设定模数、齿数、螺旋角、压力角等核心参数，通过螺旋扫掠生成轮齿齿廓，对齿顶、齿根位置做圆角过渡处理，还原真实齿轮的啮合接触形态，保证轮齿与轴身的结合位置过渡自然，无结构干涉问题。材质与渲染阶段，针对零件的金属加工属性，为轴身与轮齿分别赋予不同质感的金属材质：轴身采用调质处理后的合金钢材质表现，呈现细腻的亚光金属质感，表面带有精密磨削后的细微纹理；轮齿部分做渗碳淬火的质感区分，表面光泽度略高于轴身，突出齿面经过硬化处理的工艺特征。场景搭建采用柔和的影棚布光，通过多角度光源突出轴类零件的圆柱曲面轮廓与轮齿的螺旋形态，地面添加微弱的反射效果，清晰呈现零件的整体结构比例与细节特征。设计过程中重点考量了零件的装配适配性，所有配合面的尺寸公差、形位公差均在建模时预留合理的设计余量，斜齿轮的螺旋角方向与啮合配对齿轮完全匹配，轴端的定位孔、键槽结构均按照通用安装标准设计，能够直接适配常规齿轮箱的内部装配空间，可用于传动结构的运动仿真、装配干涉检查、工程图导出等后续设计环节，为齿轮箱的整体设计提供可靠的零件模型支撑。
