参数化螺旋齿轮三维设计与力学分析

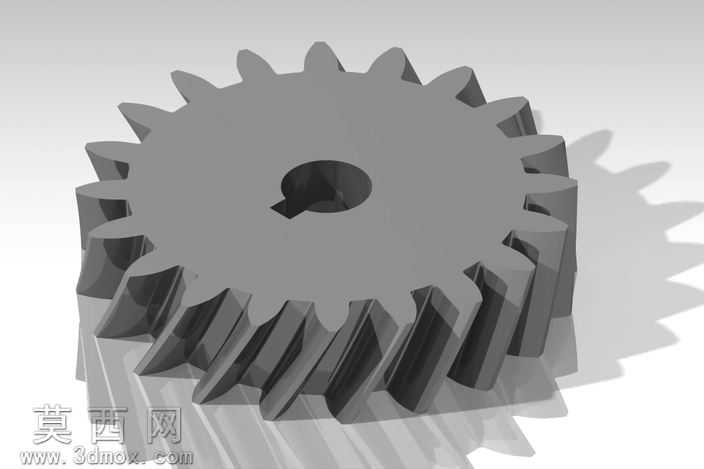

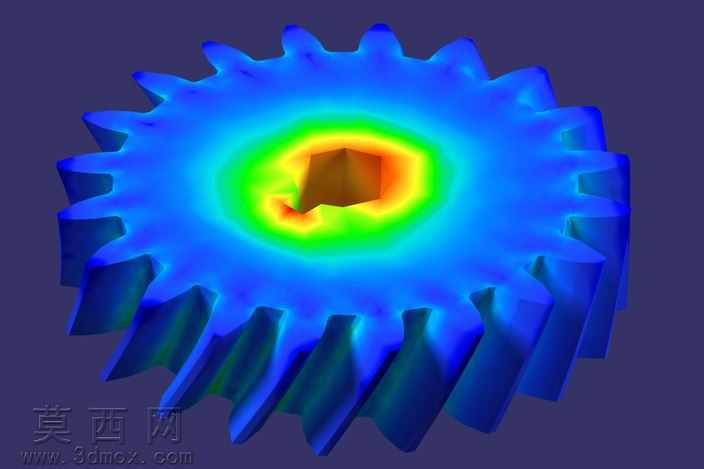

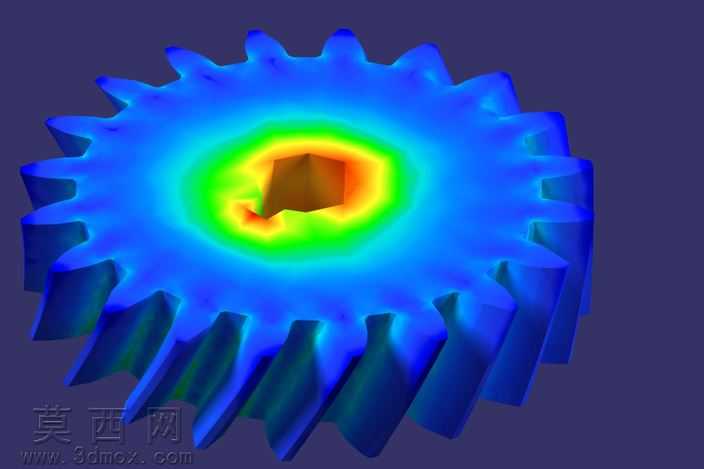

本作品为参数化设计的螺旋齿轮三维模型，建模过程依托三维设计软件完成，首先通过参数化草图绘制齿轮的端面齿廓曲线，结合螺旋角参数生成螺旋齿向引导线，通过扫掠、布尔运算等特征操作完成轮齿、轮毂、中心键槽的整体结构构建，全程采用参数关联设计逻辑，可通过调整模数、齿数、螺旋角、压力角、齿宽等核心参数快速生成不同规格的螺旋齿轮模型，大幅提升同类零件的设计迭代效率。模型渲染阶段采用哑光金属材质模拟钢制齿轮的真实质感，通过环境光遮蔽、柔和定向打光突出轮齿的螺旋曲面形态与键槽的结构细节，阴影效果自然柔和，清晰展现齿轮的立体轮廓与各部分结构比例。结构设计上，齿轮中心设置带键槽的安装孔，可实现与传动轴的周向固定，保证传动过程中的扭矩传递可靠性；轮齿采用标准螺旋齿形设计，相比直齿轮具备啮合重合度高、传动平稳、噪音低、承载能力强的优势，可适配蜗轮等配套传动构件组成交错轴传动机构。设计过程中同步开展力学性能分析，针对轮齿啮合面施加5N每平方米的预设压力载荷，校核二十个齿面的应力分布情况，验证齿面接触强度与齿根弯曲强度是否满足传动工况要求，确保模型不仅具备精准的几何外形，更符合实际工程应用的力学性能标准。整体模型几何精度高，特征完整无缺失，曲面过渡顺滑无破面，既可以作为机械设计教学的演示案例，也可用于传动系统的虚拟装配、运动仿真与工程分析场景，为齿轮传动机构的设计优化提供可靠的三维数字模型支撑。
