工程车辆发动机进气过滤装置结构设计

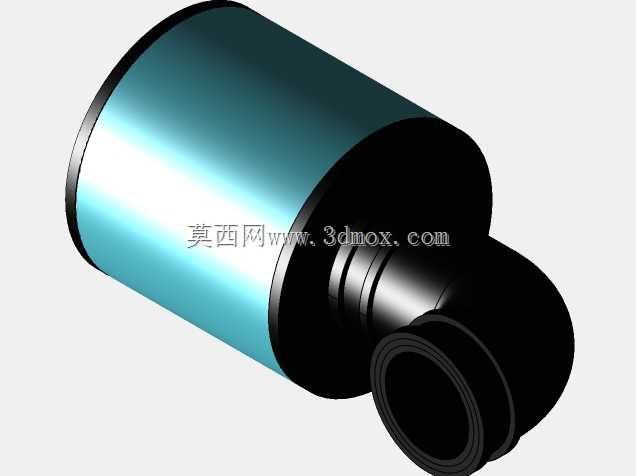

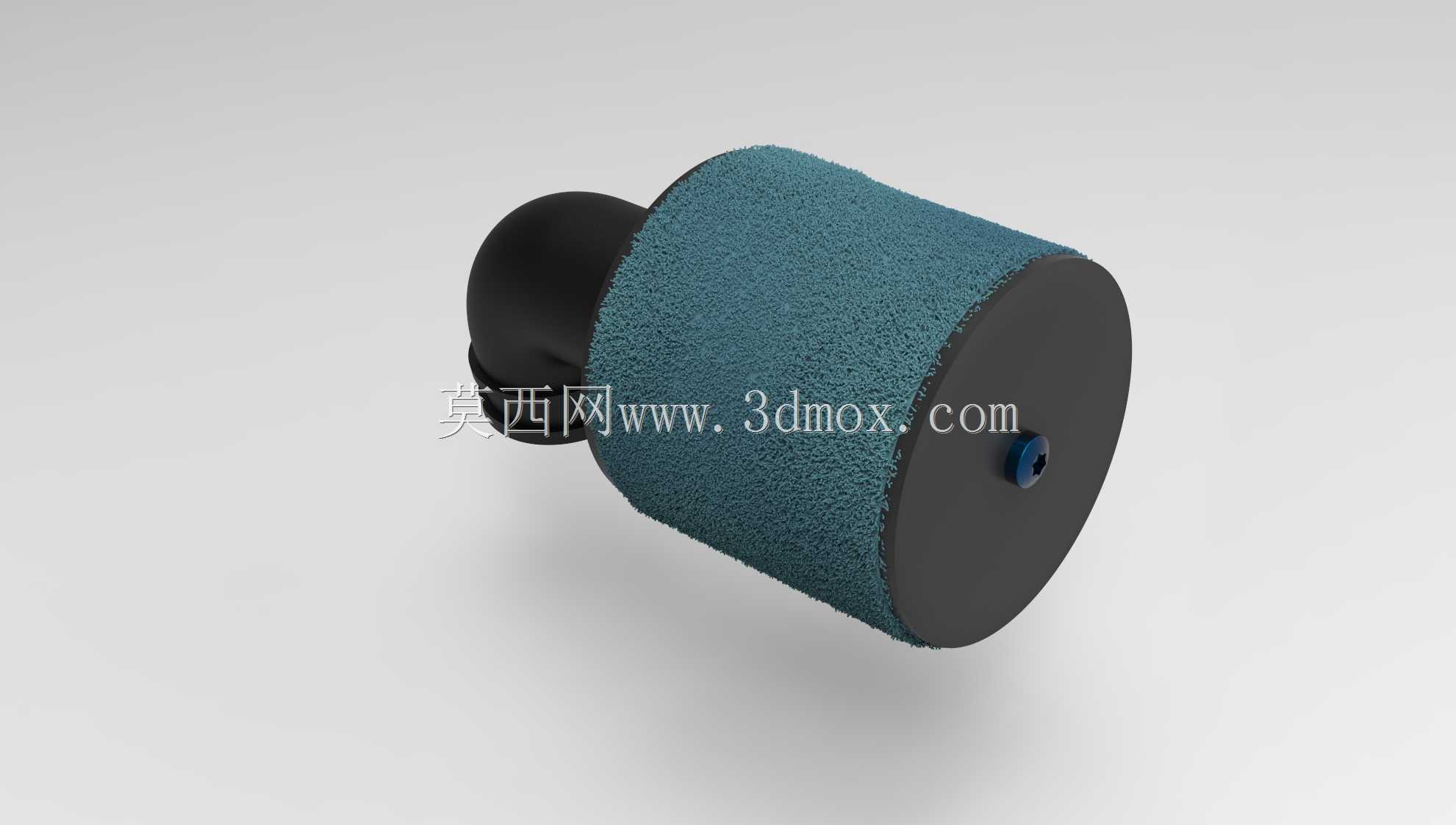

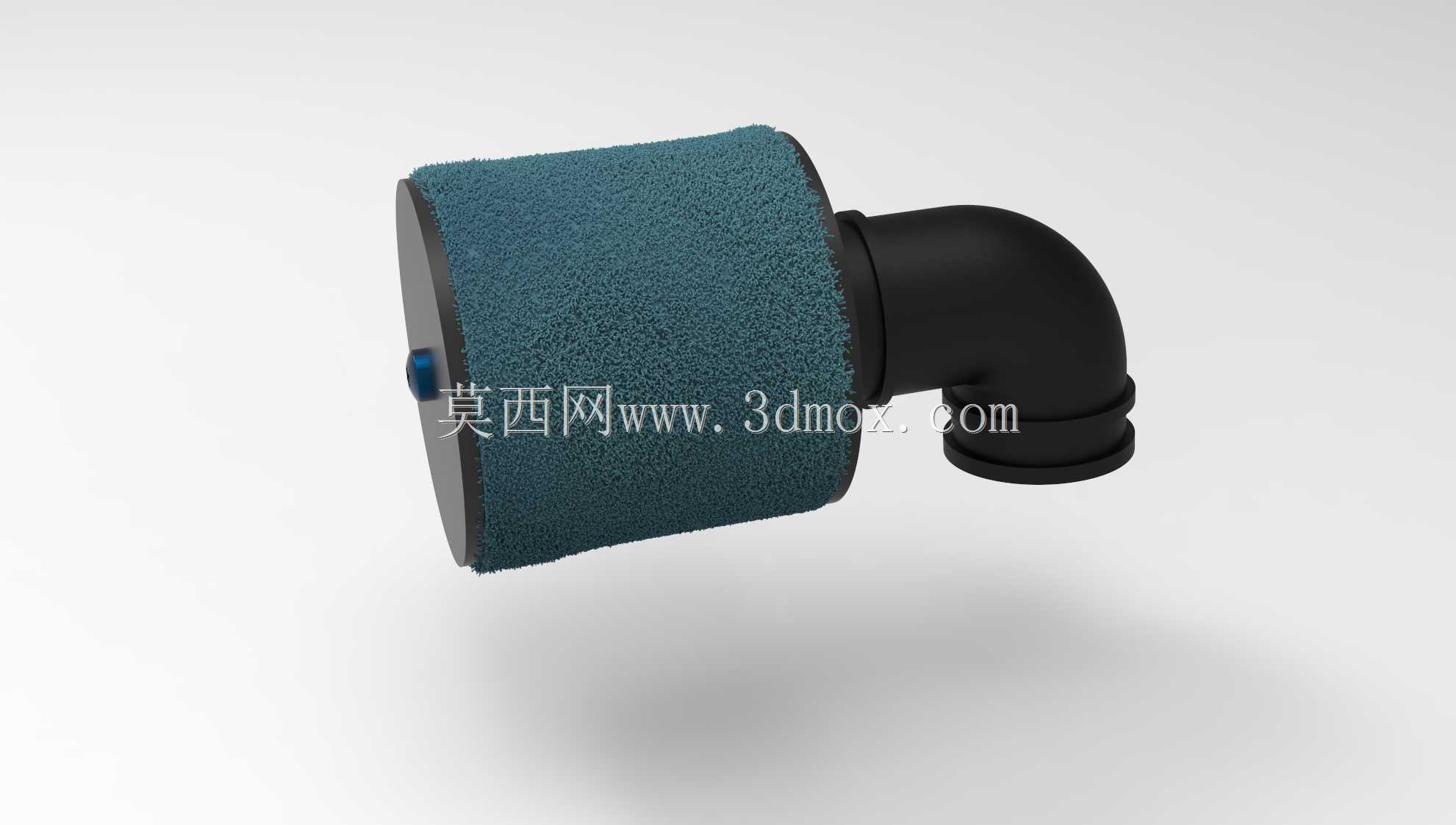

这款进气过滤装置主要适配小功率工程作业车辆的发动机进气端，在工地、矿区这类扬尘浓度极高的作业场景下，能有效拦截进气气流中裹挟的砂石颗粒、混凝土浮尘、纤维碎屑等硬质杂质，避免杂质进入发动机气缸造成缸壁、活塞环的异常磨损，从进气端保障发动机的运行寿命与输出稳定性。从结构设计来看，装置采用侧置弯管进气的布局，90度弯管接口直接对接发动机进气歧管侧方，无需额外加装转接管路就能完成装配，接口处的多层环形凸筋结构是为了卡紧橡胶连接软管，避免车辆行驶过程中因持续振动出现管路松脱、漏气的问题，同时也能降低装配时的对位难度，一线维修人员无需专用工装就能完成更换作业。过滤主体采用圆柱式滤材结构，滤材选用高孔隙率的发泡过滤材质，外层为粗糙多孔的过滤层，能先拦截大粒径的扬尘颗粒，内层细密结构负责过滤细小浮尘，在保证进气阻力处于合理区间的前提下，最大化容尘量，减少日常运维中滤芯更换的频次。滤材两端采用硬质端盖密封，其中一端设置了小型排污堵头，在车辆定期保养时可以拧开堵头，排出沉积在滤腔底部的积尘，无需整体拆解滤芯就能完成基础清灰作业。设计阶段充分考虑了安装边界的限制，圆柱滤体的直径与弯管的曲率半径经过匹配计算，不会与发动机周边的管线、散热风扇、覆盖件产生运动干涉，整体安装后突出发动机本体的尺寸控制在合理范围，避免车辆在狭窄场地作业时剐蹭到周边构件造成滤芯损坏。不同于乘用车的扁平式空气滤芯，这款装置的结构更偏向重载作业场景的耐造需求，滤材外层没有额外的金属护网，而是依靠滤材本身的成型硬度保持结构形态，在降低整体重量的同时，也能避免金属护网锈蚀后产生碎屑掉入进气道的风险。弯管部分采用硬质工程塑料一体注塑成型，内壁做了光滑过渡处理，减少进气气流在弯道处产生的紊流与压损，保证发动机在高转速工况下的进气量充足，不会因为进气阻力过大出现动力输出下降、油耗升高的问题。在实际装配适配中，这款过滤装置的安装固定点仅需对应发动机侧方的两个预留螺栓位，不需要对原有发动机支架做额外改装，直接替换原有同规格过滤装置即可，适配性较强，能覆盖多数小排量工程作业车辆的进气过滤需求。
