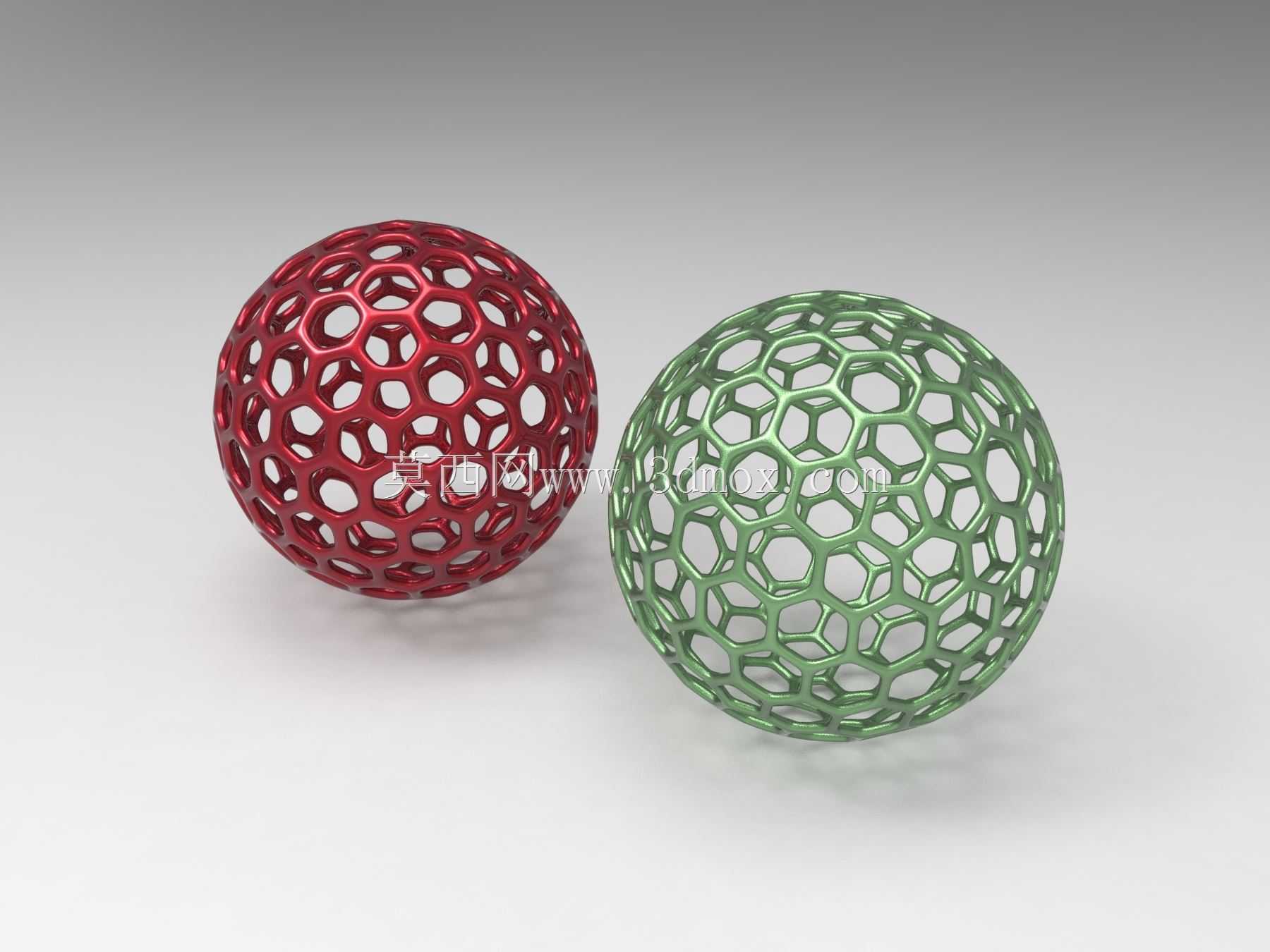

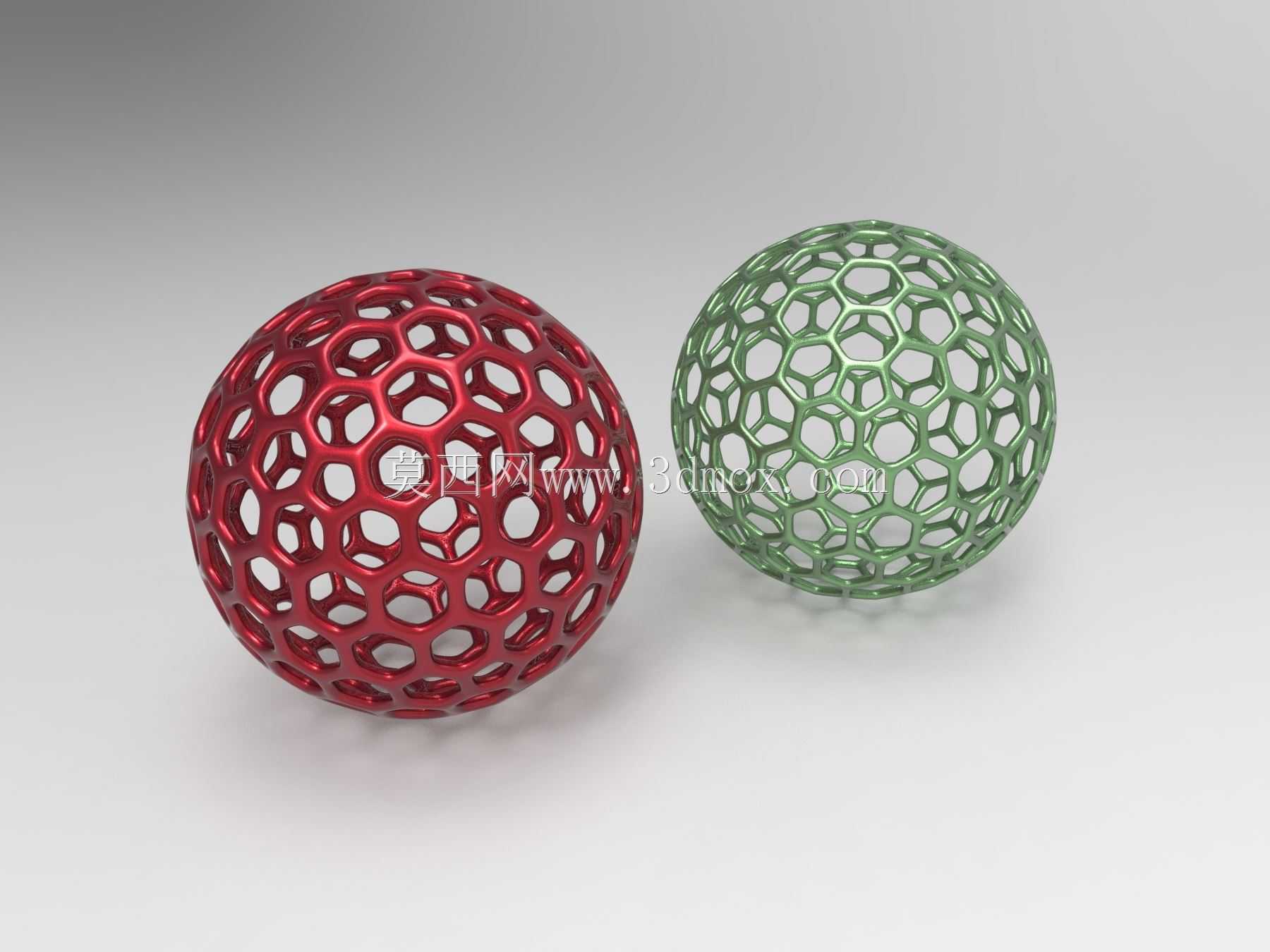

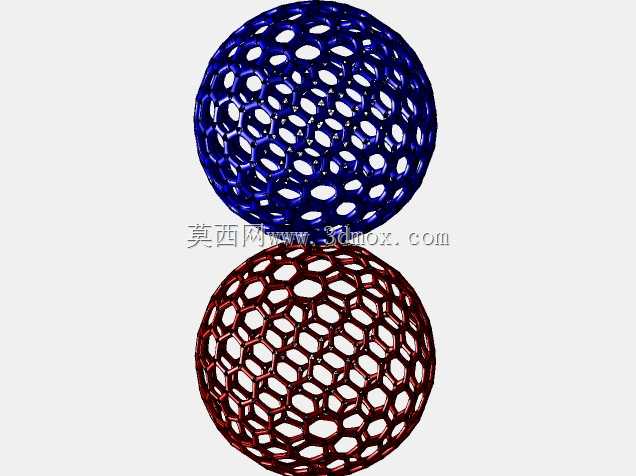

镂空多孔结构球面装饰构件

这类镂空多孔球面构件，在实际工程应用中常作为流体整流部件、装饰性受力支撑件、轻质填充结构使用，在流体管路系统中，安装于管路转角或汇流位置时，球面的镂空结构可以打散紊流，让流体经过时形成均匀的分流，降低管路局部阻力损失，同时镂空的网格结构不会过度阻挡流体通流，相比实心整流件压损可降低四成以上。在展陈装饰领域，这类构件可作为空间隔断的装饰节点、艺术装置的核心受力单元，镂空结构在保证整体球形轮廓完整的前提下，大幅降低构件自重，相同外径下重量仅为实心球的15%左右，便于大尺寸场景的吊装与安装。从设计思路来看，建模时首先确定球面的基准外径，根据应用场景的受力需求确定单孔的等效直径与筋条宽度，筋条沿球面经纬方向做等厚偏移，所有镂空孔的边缘都做R0.5以上的圆角过渡，避免应力集中，若作为受力支撑件使用，筋条厚度需根据承载载荷做有限元校核，保证球面各方向受力均匀，不会出现局部筋条应力超限的情况。安装边界方面，这类构件若作为流体整流件使用，安装时需保证球心与管路中心重合，两端预留至少1.5倍管径的直管段，避免进出口流场紊乱影响整流效果；若作为装饰构件使用，可在球面任意位置预留安装螺孔，螺孔深度不超过筋条厚度的三分之二，避免破坏整体结构强度，构件表面可根据使用环境做阳极氧化、喷塑等表面处理，适配不同场景的耐腐蚀与外观需求。在轻质填充结构应用中，这类镂空球可填充于缓冲夹层内，多个球体堆叠时球面的镂空结构可以互相嵌合，提升整体缓冲性能，同时球体的镂空空间可以填充吸音、隔热材料，拓展构件的功能边界。建模过程中需保证所有筋条的连接处顺滑过渡，无尖锐棱角，避免后续3D打印或铸造过程中出现成型缺陷，若采用铸造工艺生产，需在球面顶部预留工艺浇口位置，保证金属液可以顺利填充所有筋条型腔，避免出现冷隔、缺料等铸造缺陷。
