彭罗斯三角视错觉立体摆件结构设计

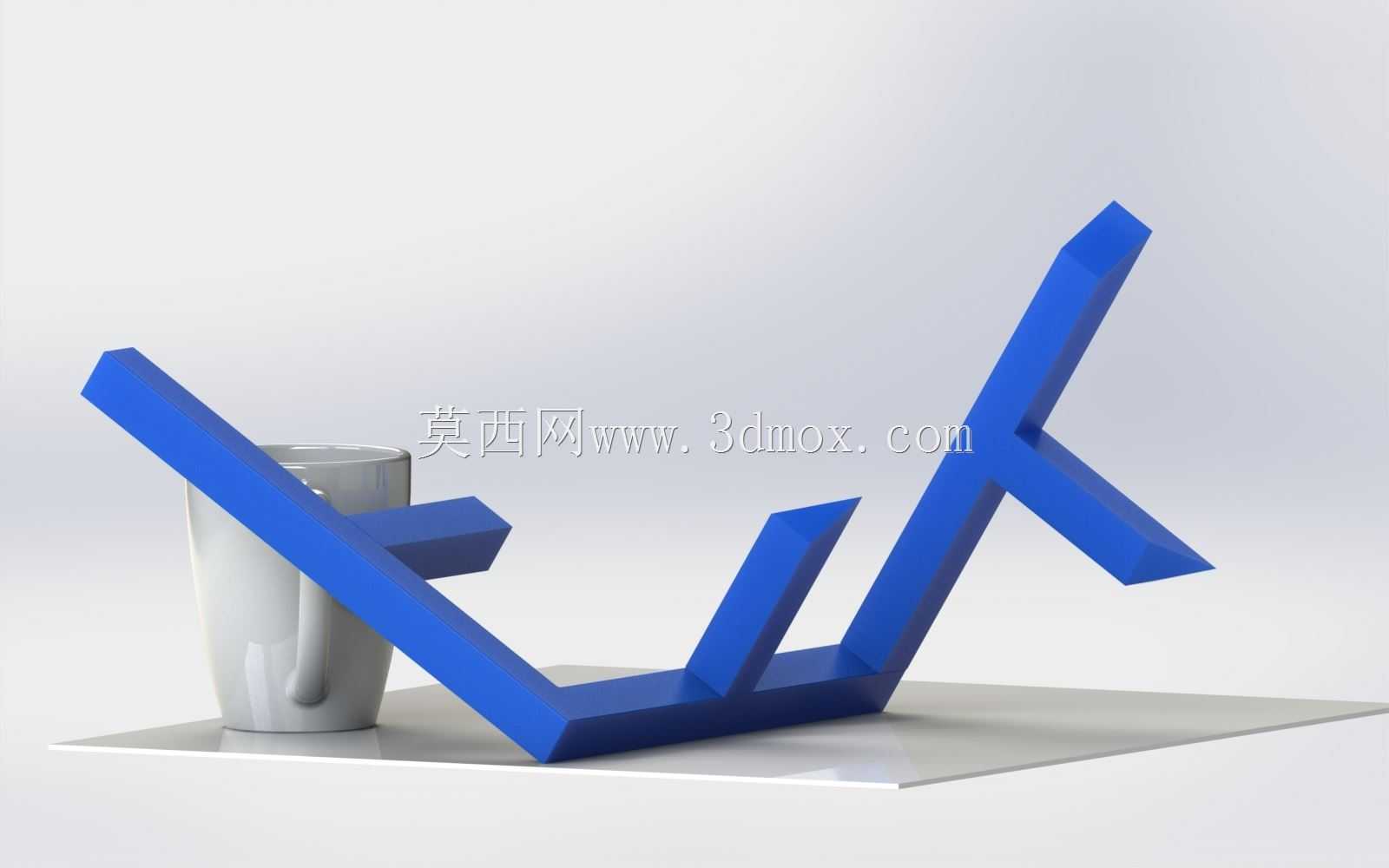

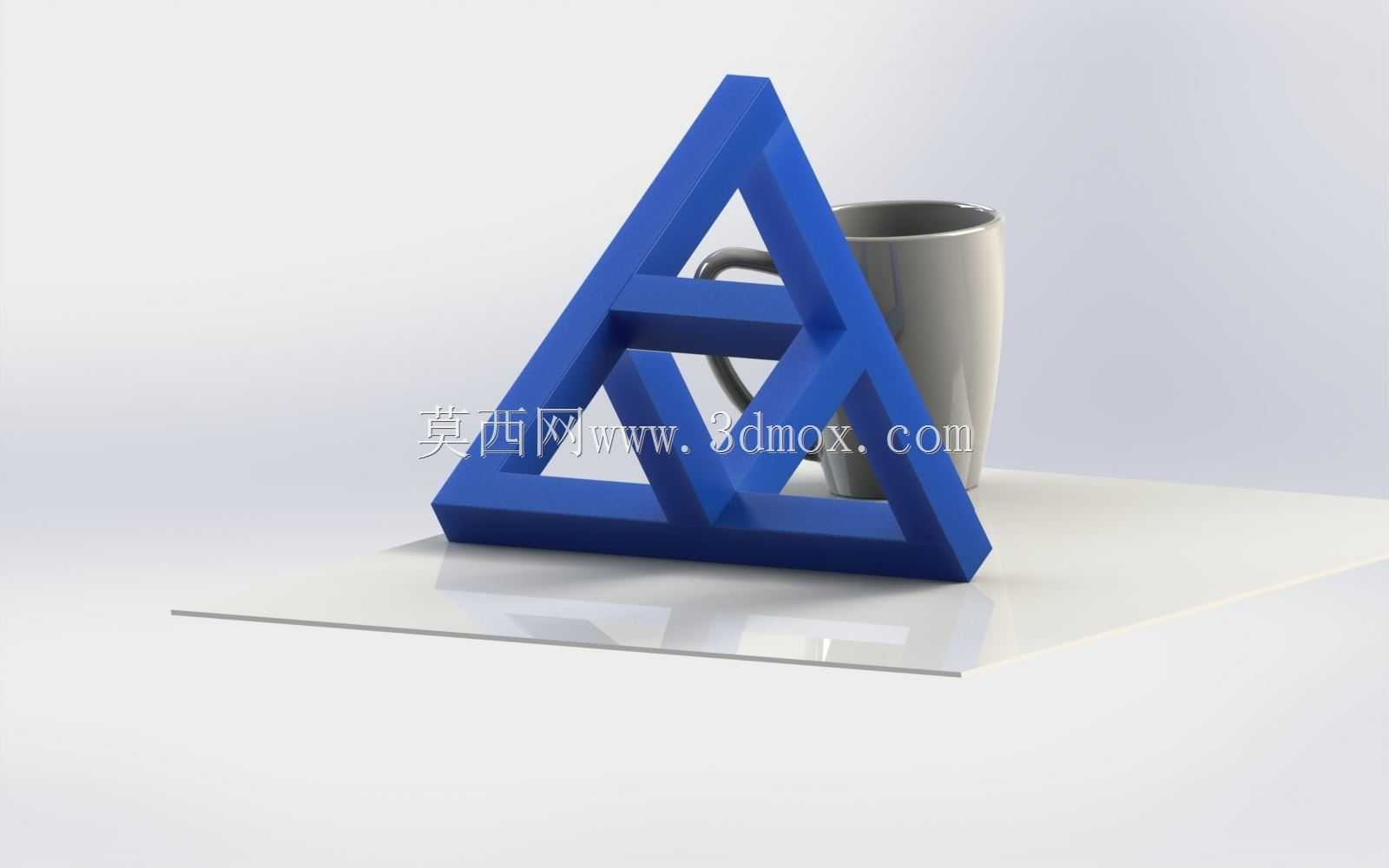

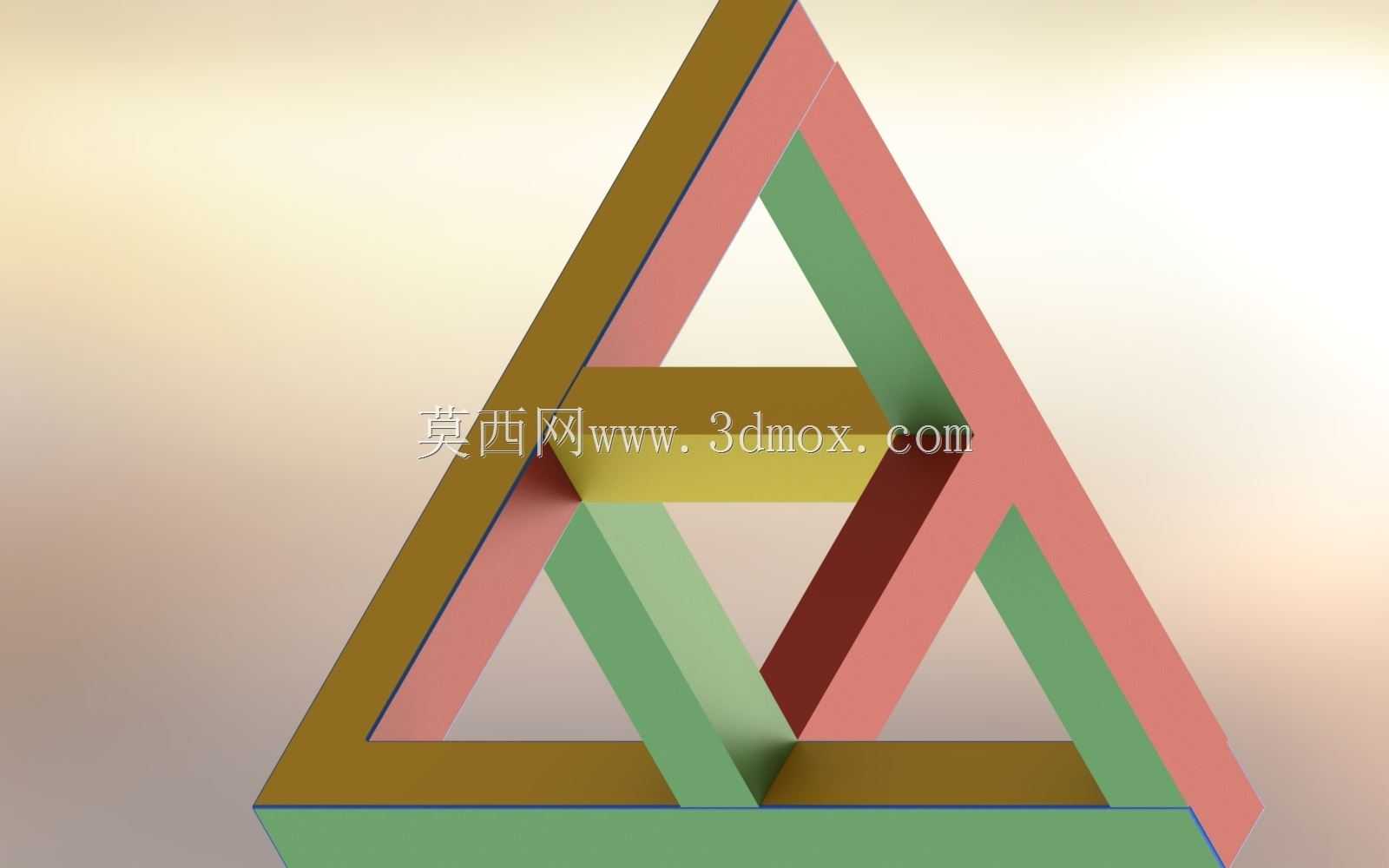

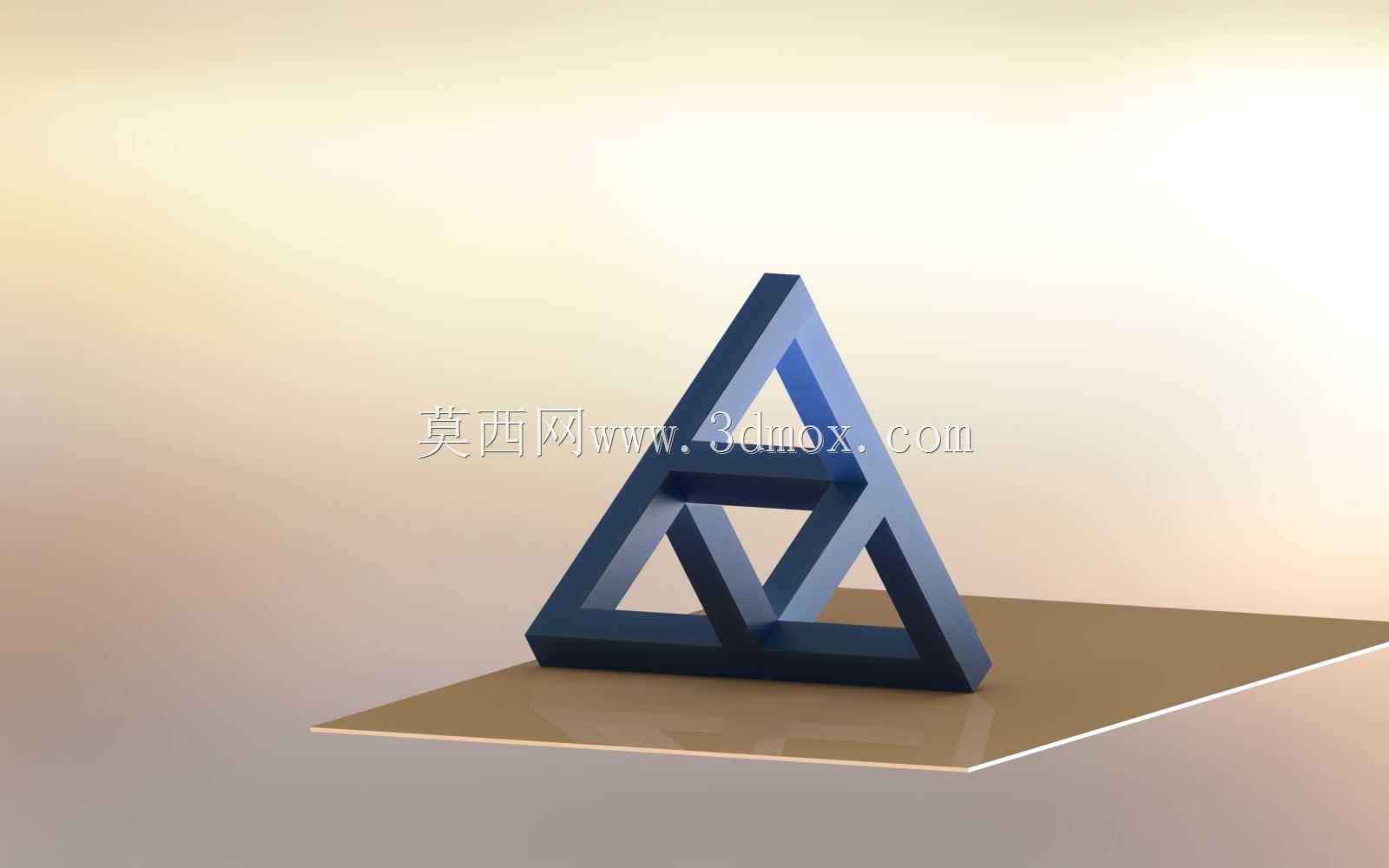

这款视错觉立体造型的设计核心，是利用三维实体的空间错位，在特定观测角度下还原彭罗斯三角的不可能视觉效果，跳出常规机械结构的功能性设计逻辑，兼顾结构可加工性与视觉呈现的矛盾感。从实际应用场景来看，这类结构常被用于工业设计展厅的视觉引导装置、创意办公空间的桌面陈设、科普场馆的几何光学演示道具，也可作为产品外观设计的创意原型，为消费电子、文创周边的造型设计提供空间结构参考。设计过程中首先要解决的是视觉错位的角度匹配问题，整个三角框架的三根主梁并非处于同一闭合平面，每根梁的扭转角度、截面宽度都经过反复校准，确保在预设观测点处，梁体的端点能够在视觉上完成“不可能”的闭合衔接，同时在非观测角度下，结构本身是完全符合三维空间物理规则的实体，不存在结构干涉。结构的截面采用等宽等边三角型材构型，所有棱边做R2圆角过渡，既避免3D打印或机加工过程中的应力集中，也能让光线在棱边形成均匀的反光带，强化视觉上的连续感，不会因为棱边的光影断层破坏视错觉效果。整体外轮廓的外接圆直径控制在180mm范围内，安装底面为平整的三角支撑面，三个支撑脚的共面度公差控制在0.1mm以内，放置在水平台面上不会出现晃动感，无需额外固定结构即可稳定摆放。从加工适配性来看，整个结构为一体化中空框架构型，壁厚均匀设置为2.5mm，既适配FDM3D打印的最小壁厚要求，也可通过注塑工艺批量生产，若采用金属材质加工，可通过铝合金铣削后做阳极氧化表面处理，呈现出均匀的哑光蓝色质感，和图中展示的视觉效果一致。设计时特意规避了薄壁悬空结构，所有倾斜面的自支撑角度都大于45度，3D打印过程中无需添加额外支撑，减少后处理工作量。结构本身没有活动部件，不存在装配公差累积问题，三个梁体的衔接处做了加厚处理，抗弯折强度满足日常陈设的受力需求，即使从1米高度跌落至硬质地面，衔接处也不会出现断裂问题。在实际的科普展示场景中，这类结构可配合旋转台使用，当结构缓慢转动时，观测者可以直观看到视错觉从形成到破碎的全过程，帮助理解空间透视与三维结构的关系，相比平面印刷的视错觉图案，实体模型的视觉冲击力更强，也能让受众更直观地感知三维空间的透视逻辑。
